Барабанний млин

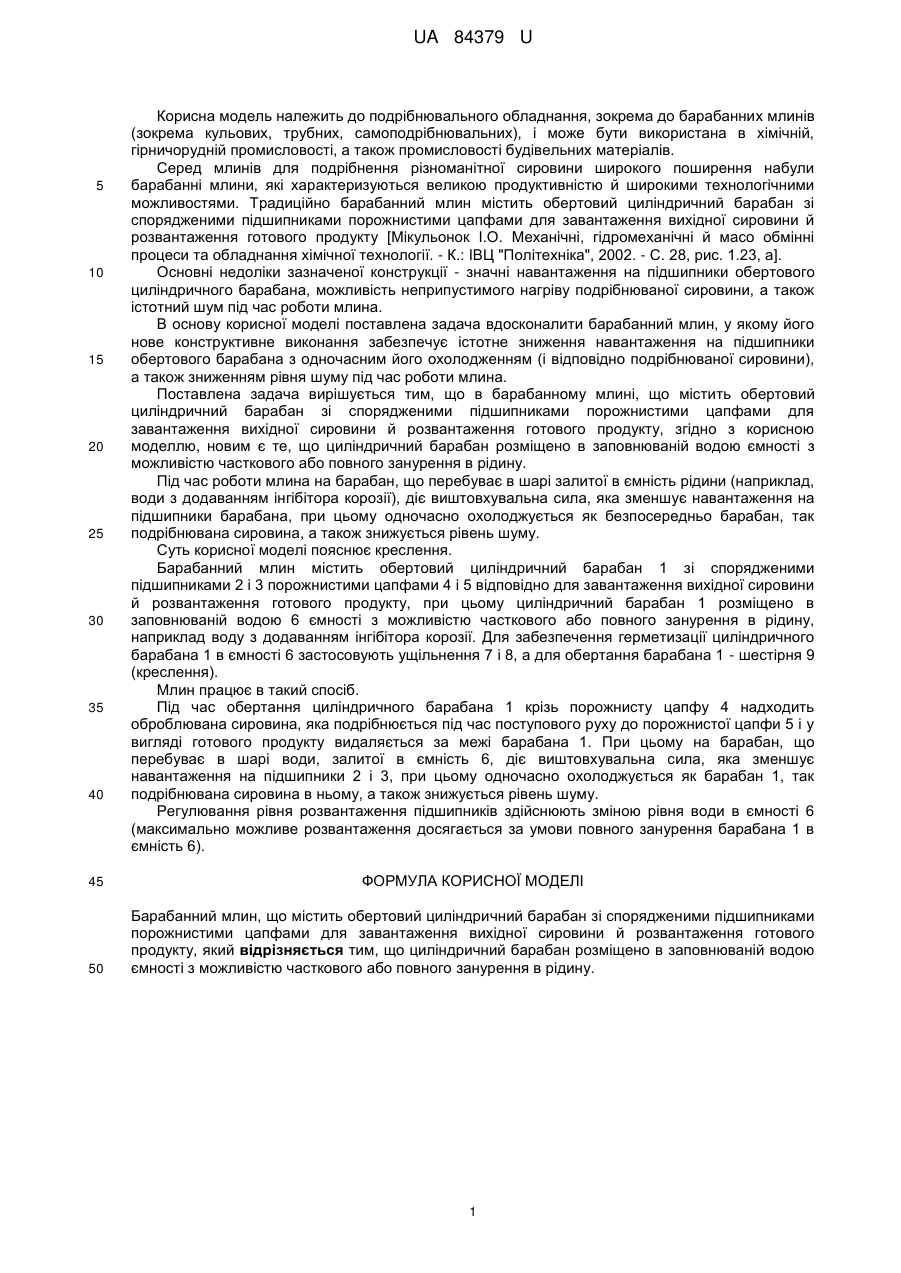

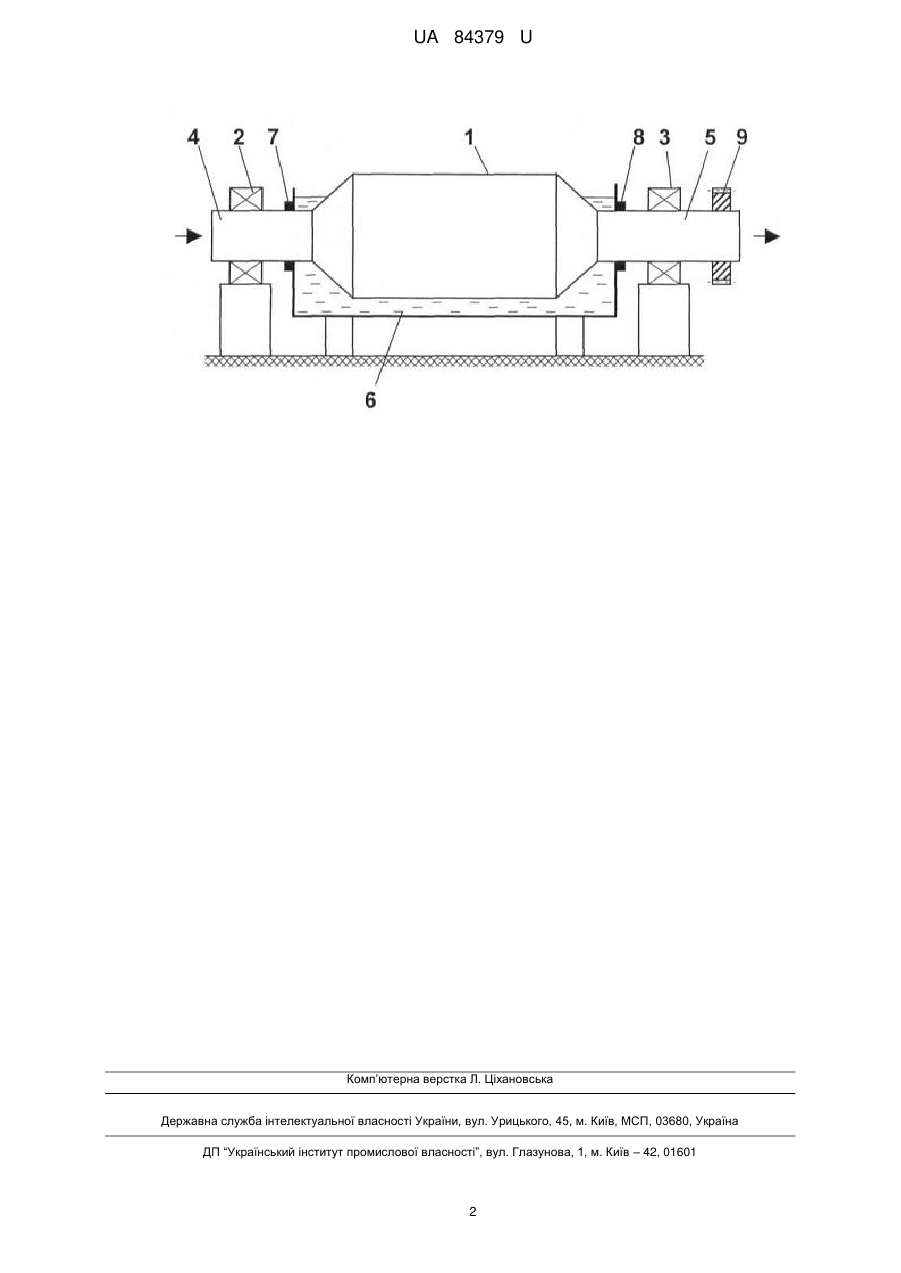

Реферат: Барабанний млин містить обертовий циліндричний барабан зі спорядженими підшипниками порожнистими цапфами для завантаження вихідної сировини й розвантаження готового продукту. Циліндричний барабан розміщено в заповнюваній водою ємності з можливістю часткового або повного занурення в рідину. UA 84379 U (12) UA 84379 U UA 84379 U 5 10 15 20 25 30 35 40 Корисна модель належить до подрібнювального обладнання, зокрема до барабанних млинів (зокрема кульових, трубних, самоподрібнювальних), і може бути використана в хімічній, гірничорудній промисловості, а також промисловості будівельних матеріалів. Серед млинів для подрібнення різноманітної сировини широкого поширення набули барабанні млини, які характеризуються великою продуктивністю й широкими технологічними можливостями. Традиційно барабанний млин містить обертовий циліндричний барабан зі спорядженими підшипниками порожнистими цапфами для завантаження вихідної сировини й розвантаження готового продукту [Мікульонок І.О. Механічні, гідромеханічні й масо обмінні процеси та обладнання хімічної технології. - К.: ІВЦ "Політехніка", 2002. - С. 28, рис. 1.23, а]. Основні недоліки зазначеної конструкції - значні навантаження на підшипники обертового циліндричного барабана, можливість неприпустимого нагріву подрібнюваної сировини, а також істотний шум під час роботи млина. В основу корисної моделі поставлена задача вдосконалити барабанний млин, у якому його нове конструктивне виконання забезпечує істотне зниження навантаження на підшипники обертового барабана з одночасним його охолодженням (і відповідно подрібнюваної сировини), а також зниженням рівня шуму під час роботи млина. Поставлена задача вирішується тим, що в барабанному млині, що містить обертовий циліндричний барабан зі спорядженими підшипниками порожнистими цапфами для завантаження вихідної сировини й розвантаження готового продукту, згідно з корисною моделлю, новим є те, що циліндричний барабан розміщено в заповнюваній водою ємності з можливістю часткового або повного занурення в рідину. Під час роботи млина на барабан, що перебуває в шарі залитої в ємність рідини (наприклад, води з додаванням інгібітора корозії), діє виштовхувальна сила, яка зменшує навантаження на підшипники барабана, при цьому одночасно охолоджується як безпосередньо барабан, так подрібнювана сировина, а також знижується рівень шуму. Суть корисної моделі пояснює креслення. Барабанний млин містить обертовий циліндричний барабан 1 зі спорядженими підшипниками 2 і 3 порожнистими цапфами 4 і 5 відповідно для завантаження вихідної сировини й розвантаження готового продукту, при цьому циліндричний барабан 1 розміщено в заповнюваній водою 6 ємності з можливістю часткового або повного занурення в рідину, наприклад воду з додаванням інгібітора корозії. Для забезпечення герметизації циліндричного барабана 1 в ємності 6 застосовують ущільнення 7 і 8, а для обертання барабана 1 - шестірня 9 (креслення). Млин працює в такий спосіб. Під час обертання циліндричного барабана 1 крізь порожнисту цапфу 4 надходить оброблювана сировина, яка подрібнюється під час поступового руху до порожнистої цапфи 5 і у вигляді готового продукту видаляється за межі барабана 1. При цьому на барабан, що перебуває в шарі води, залитої в ємність 6, діє виштовхувальна сила, яка зменшує навантаження на підшипники 2 і 3, при цьому одночасно охолоджується як барабан 1, так подрібнювана сировина в ньому, а також знижується рівень шуму. Регулювання рівня розвантаження підшипників здійснюють зміною рівня води в ємності 6 (максимально можливе розвантаження досягається за умови повного занурення барабана 1 в ємність 6). 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Барабанний млин, що містить обертовий циліндричний барабан зі спорядженими підшипниками порожнистими цапфами для завантаження вихідної сировини й розвантаження готового продукту, який відрізняється тим, що циліндричний барабан розміщено в заповнюваній водою ємності з можливістю часткового або повного занурення в рідину. 1 UA 84379 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
