Заточувальний пристрій

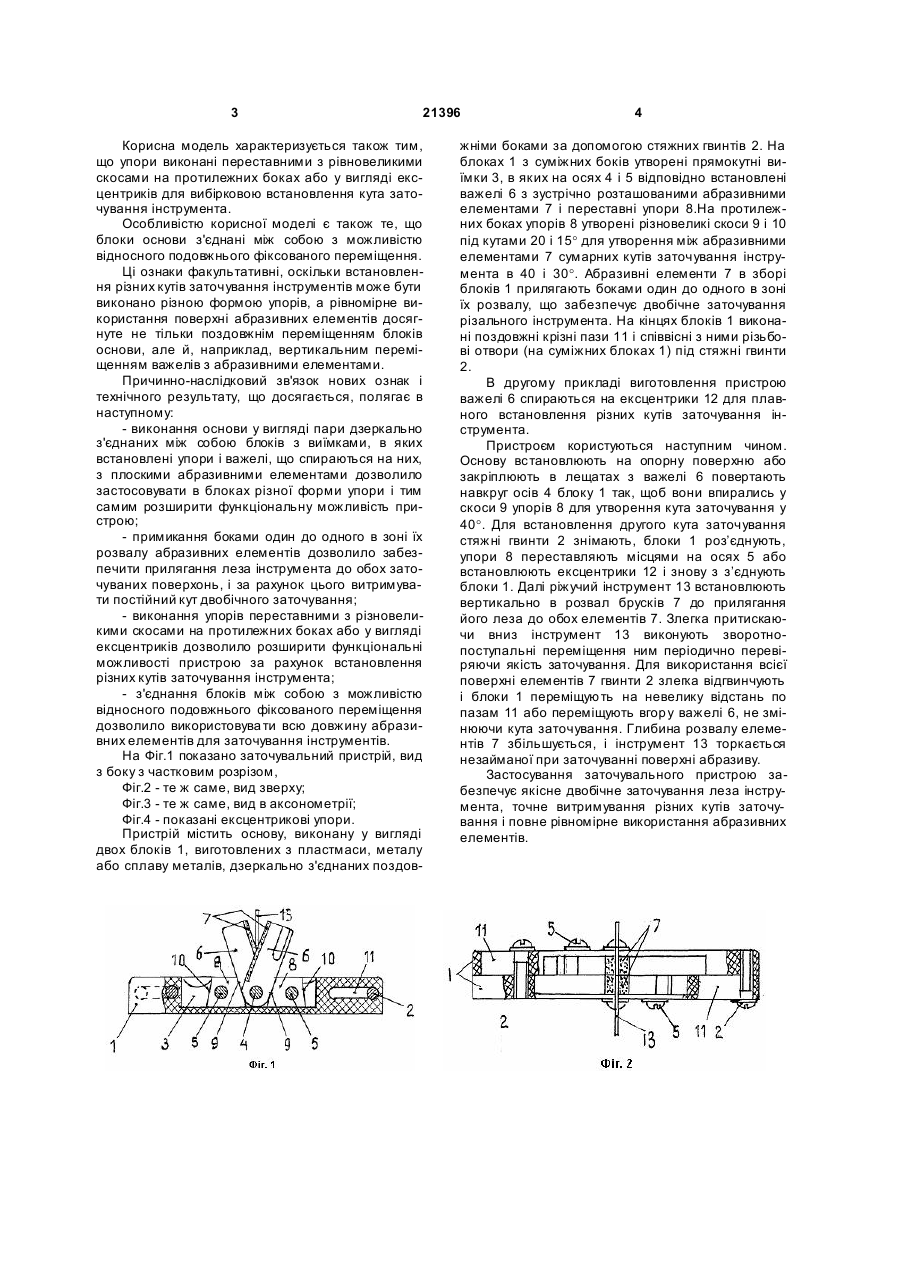

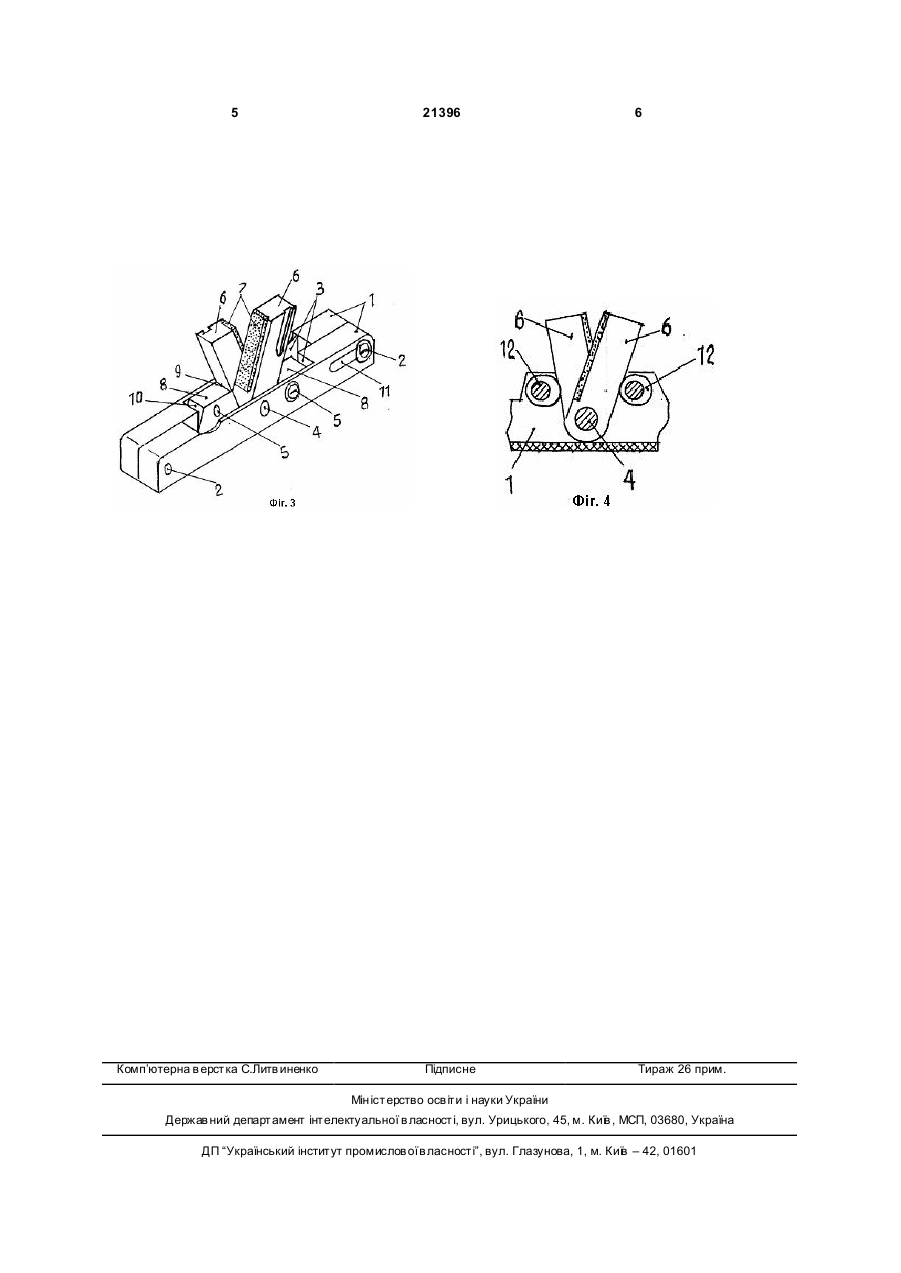

1. Заточувальний пристрій, що містить основу, на якій закріплена пара абразивних елементів, розташованих під сумарним кутом заточування леза різального інструмента, який відрізняється тим, що основа виконана у вигляді пари дзеркально з'єднаних між собою блоків з виїмками, в яких встановлені упори і важелі що спираються на них з 3 21396 Корисна модель характеризується також тим, що упори виконані переставними з рівновеликими скосами на протилежних боках або у вигляді ексцентриків для вибірковою встановлення кута заточування інструмента. Особливістю корисної моделі є також те, що блоки основи з'єднані між собою з можливістю відносного подовжнього фіксованого переміщення. Ці ознаки факультативні, оскільки встановлення різних кутів заточування інструментів може бути виконано різною формою упорів, а рівномірне використання поверхні абразивних елементів досягнуте не тільки поздовжнім переміщенням блоків основи, але й, наприклад, вертикальним переміщенням важелів з абразивними елементами. Причинно-наслідковий зв'язок нових ознак і технічного результату, що досягається, полягає в наступному: - виконання основи у вигляді пари дзеркально з'єднаних між собою блоків з виїмками, в яких встановлені упори і важелі, що спираються на них, з плоскими абразивними елементами дозволило застосовувати в блоках різної форми упори і тим самим розширити функціональну можливість пристрою; - примикання боками один до одного в зоні їх розвалу абразивних елементів дозволило забезпечити прилягання леза інструмента до обох заточуваних поверхонь, і за рахунок цього витримувати постійний кут двобічного заточування; - виконання упорів переставними з різновеликими скосами на протилежних боках або у вигляді ексцентриків дозволило розширити функціональні можливості пристрою за рахунок встановлення різних кутів заточування інструмента; - з'єднання блоків між собою з можливістю відносного подовжнього фіксованого переміщення дозволило використовува ти всю довжину абразивних елементів для заточування інструментів. На Фіг.1 показано заточувальний пристрій, вид з боку з частковим розрізом, Фіг.2 - те ж саме, вид зверху; Фіг.3 - те ж саме, вид в аксонометрії; Фіг.4 - показані ексцентрикові упори. Пристрій містить основу, виконану у вигляді двох блоків 1, виготовлених з пластмаси, металу або сплаву металів, дзеркально з'єднаних поздов 4 жніми боками за допомогою стяжних гвинтів 2. На блокax 1 з суміжних боків утворені прямокутні виїмки 3, в яких на осях 4 і 5 відповідно встановлені важелі 6 з зустрічно розташованими абразивними елементами 7 і переставні упори 8.На протилежних боках упорів 8 утворені різновеликі скоси 9 і 10 під кутами 20 і 15° для утворення між абразивними елементами 7 сумарних кутів заточування інструмента в 40 і 30°. Абразивні елементи 7 в зборі блоків 1 прилягають боками один до одного в зоні їх розвалу, що забезпечує двобічне заточування різального інструмента. На кінцях блоків 1 виконані поздовжні крізні пази 11 і співвісні з ними різьбові отвори (на суміжних блоках 1) під стяжні гвинти 2. В другому прикладі виготовлення пристрою важелі 6 спираються на ексцентрики 12 для плавного встановлення різних кутів заточування інструмента. Пристроєм користуються наступним чином. Основу встановлюють на опорну поверхню або закріплюють в лещатах з важелі 6 повертають навкруг осів 4 блоку 1 так, щоб вони впирались у скоси 9 упорів 8 для утворення кута заточування у 40°. Для встановлення другого кута заточування стяжні гвинти 2 знімають, блоки 1 роз’єднують, упори 8 переставляють місцями на осях 5 або встановлюють ексцентрики 12 і знову з з’єднують блоки 1. Далі ріжучий інструмент 13 встановлюють вертикально в розвал брусків 7 до прилягання його леза до обох елементів 7. Злегка притискаючи вниз інструмент 13 виконують зворотнопоступальні переміщення ним періодично перевіряючи якість заточування. Для використання всієї поверхні елементів 7 гвинти 2 злегка відгвинчують і блоки 1 переміщують на невелику відстань по пазам 11 або переміщують вгор у важелі 6, не змінюючи кута заточування. Глибина розвалу елементів 7 збільшується, і інструмент 13 торкається незайманої при заточуванні поверхні абразиву. Застосування заточувального пристрою забезпечує якісне двобічне заточування леза інструмента, точне витримування різних кутів заточування і повне рівномірне використання абразивних елементів. 5 Комп’ютерна в ерстка С.Литв иненко 21396 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
