Пристрій для закривання сосудів з одночасним насиченням рідин газами

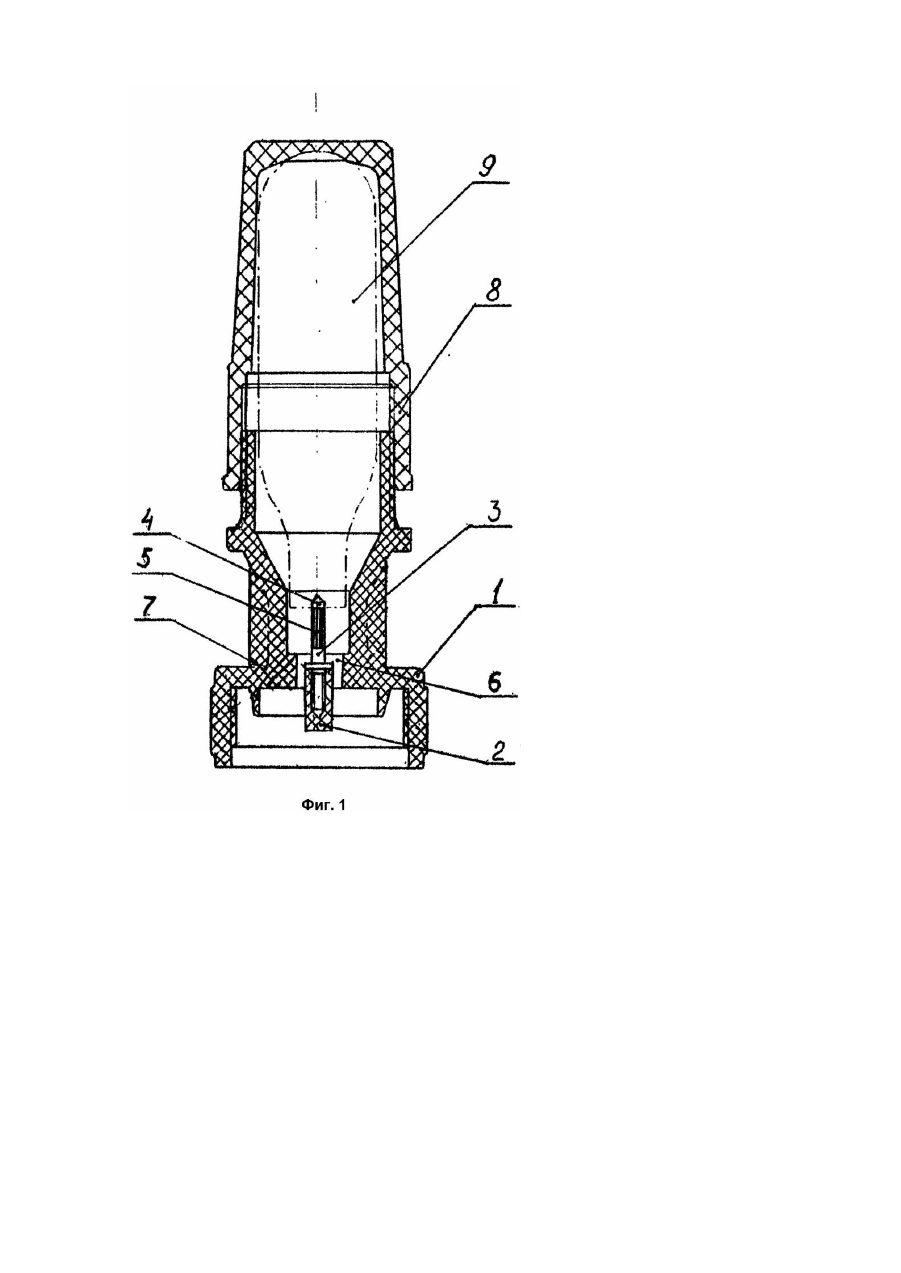

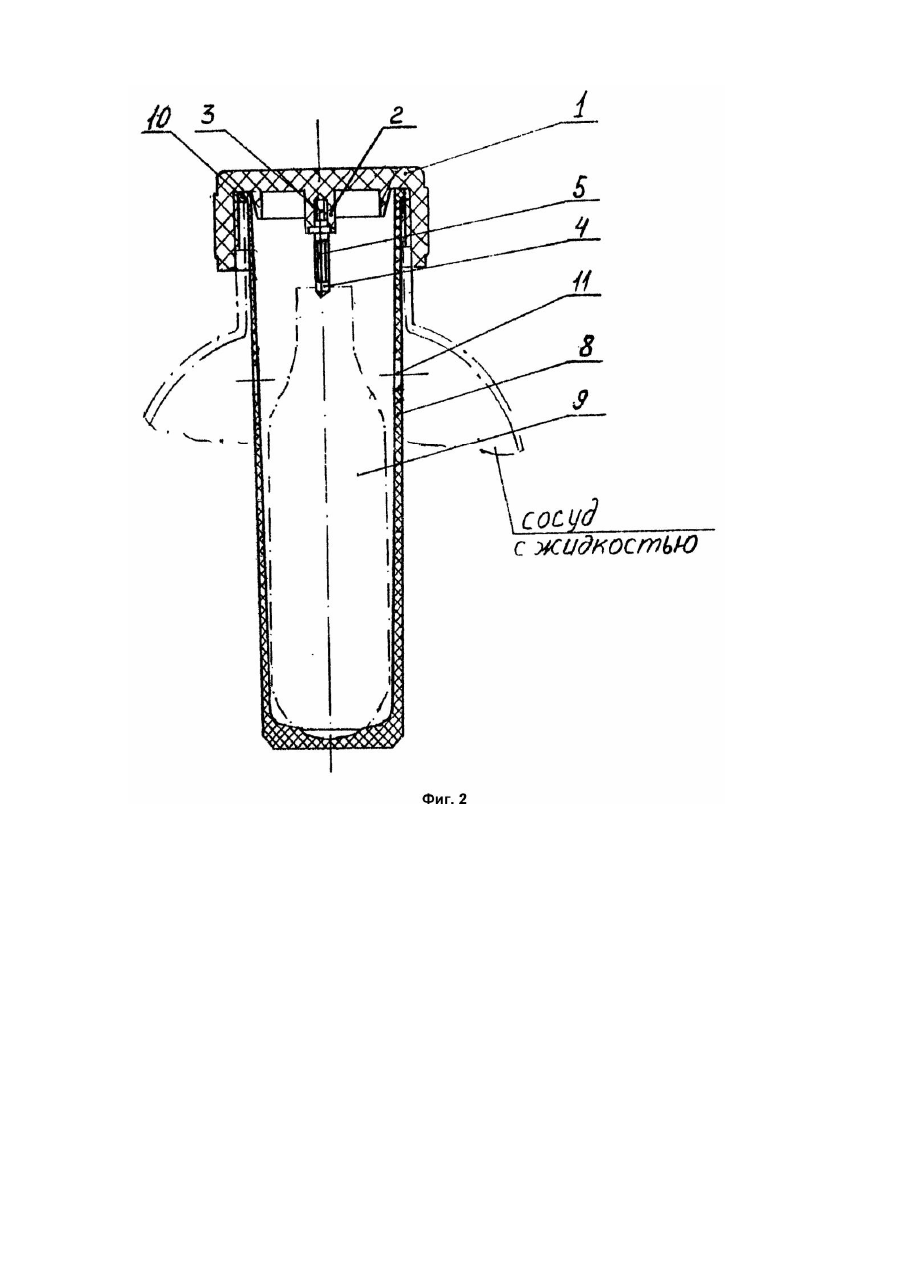

Изобретение относится к области транспортировки, хранения с насыщением газами сосудов, содержащих жидкости и насыщения газами жидкостей в быту, полевых условиях. Известно устройство для закрывания сосудов, выполненное в виде колпачка с двумя концентричне расположенными цилиндрами с общим донышком [1]. В основу изобретения поставлены задачи насыщения газами жидкостей внутри сосуда в процессе закрывания, донасыщения жидкостей внутри сосудов газами в процессе хранения и транспортировки, а также повторного использования сосудов (например пластиковых бутылок) для насыщения жидкостей газами в быту или полевых условиях от газового баллончика. Для этого в предлагаемом устройстве донышко колпачка имеет прилив для размещения иглы с калиброванной цилиндрической поверхностью у основания острия и утонениями для выхода газа, каналы внутрь сосуда, а на наружной поверхности донышка образована втулка с резьбой, на которую установлена крышка с газовым баллончиком с возможностью осевого перемещения по резьбе, обеспечивающим одновременно герметизацию стыка крышки с колпачком и подвод газа из баллончика по каналам внутрь сосуда с жидкостью. В вариантном исполнении предложенного устройства игла расположена на приливе внутренней поверхности донышка колпачка острием внутрь сосуда, а крышка с газовым баллончиком имеет опорный фланец для крепления на горлышке внутри сосуда и отверстия для прохода газа, расположенные ниже уровня жидкости. При этом обеспечивается необходимая точность пространственного положения баллончиков по внутренней цилиндрической поверхности втулки с резьбой, пробой заглушки газовых баллончиков иглой с помощью калиброванной цилиндрической поверхности у острия, подвод сжатых газов во внутреннюю полость сосудов по утонении иглы и каналам донышка и герметизация внутренней полости сосудов от атмосферы после прибоя заглушки баллончиков. На фиг.1 изображено устройство для закрывания сосудов с одновременным насыщением жидкостей газами; на фиг.2 - вариант исполнения предложенного устройства. Устройство (фиг.1) содержит колпачок 1 с внутренней резьбой и концентричным внутренним цилиндром на донышке, прилив 2 на наружной поверхности донышка, иглу 3 с калиброванной цилиндрической поверхностью 4 и утонениями (например, в виде продольных пазов) 5, каналы 6, втулк у 7 с резьбой, крышку 8, газовый баллончик 9. При этом колпачок 1 и крышка 8 могут быть изготовлены литьем из пластмасс, а игла 3 - механической обработкой из металла, например стали. При реализации устройства (фиг.1) на горлышко сосуда заполненного жидкостью до расчетного уровня, навинчивают колпачок 1, который герметизируется по поверхности концентричного внутреннего цилиндра. Во втулку 7 устанавливают баллончик 9 и сверху навинчивают крышку 8 до герметизации стыка. При этом крышка 8 совершает расчетное осевое перемещение совместно с баллончиком 9, в результате которого происходит пробой заглушки баллончика 9 иглой 3. В момент герметизации стыка цилиндрическая поверхность 4 иглы 3 проходит сквозь заглушку баллончика 9 и газ по утонениям 5 и каналам 6 поступает в сосуд с жидкостью. Вариант исполнения устройства (фиг.2) содержит колпачок 1 с внутренней резьбой и концентричным внутренним цилиндром на донышке, прилив 2 на внутренней поверхности донышка, иглу 3 с калиброванной цилиндрической поверхностью 4 и утонениями 5, крышку 8 с опорным фланцем 10, отверстиями 11 выполненными ниже уровня жидкости и баллончиком 9. При реализации устройства (фиг.2) в горлышко сосуда, заполненного жидкостью, вставляют крышку 8 с баллончиком 9 посредством опорного фланца 10 и завинчивают колпачок 1 на горлышке сосуда до герметизации с одновременным прокалыванием заглушки баллончика 9 иглой 3 и поступлением газа через утонения 5 и отверстия 11.
