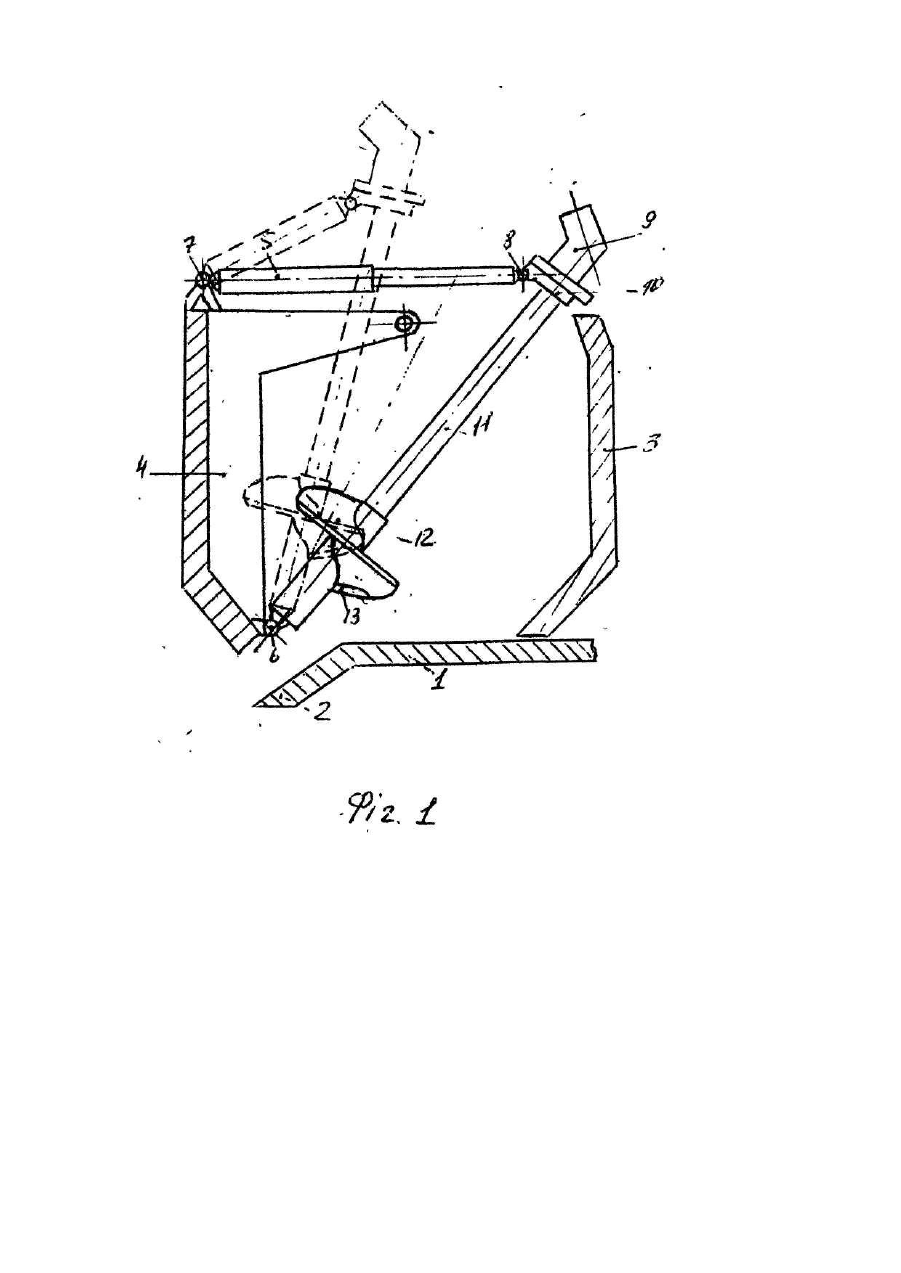

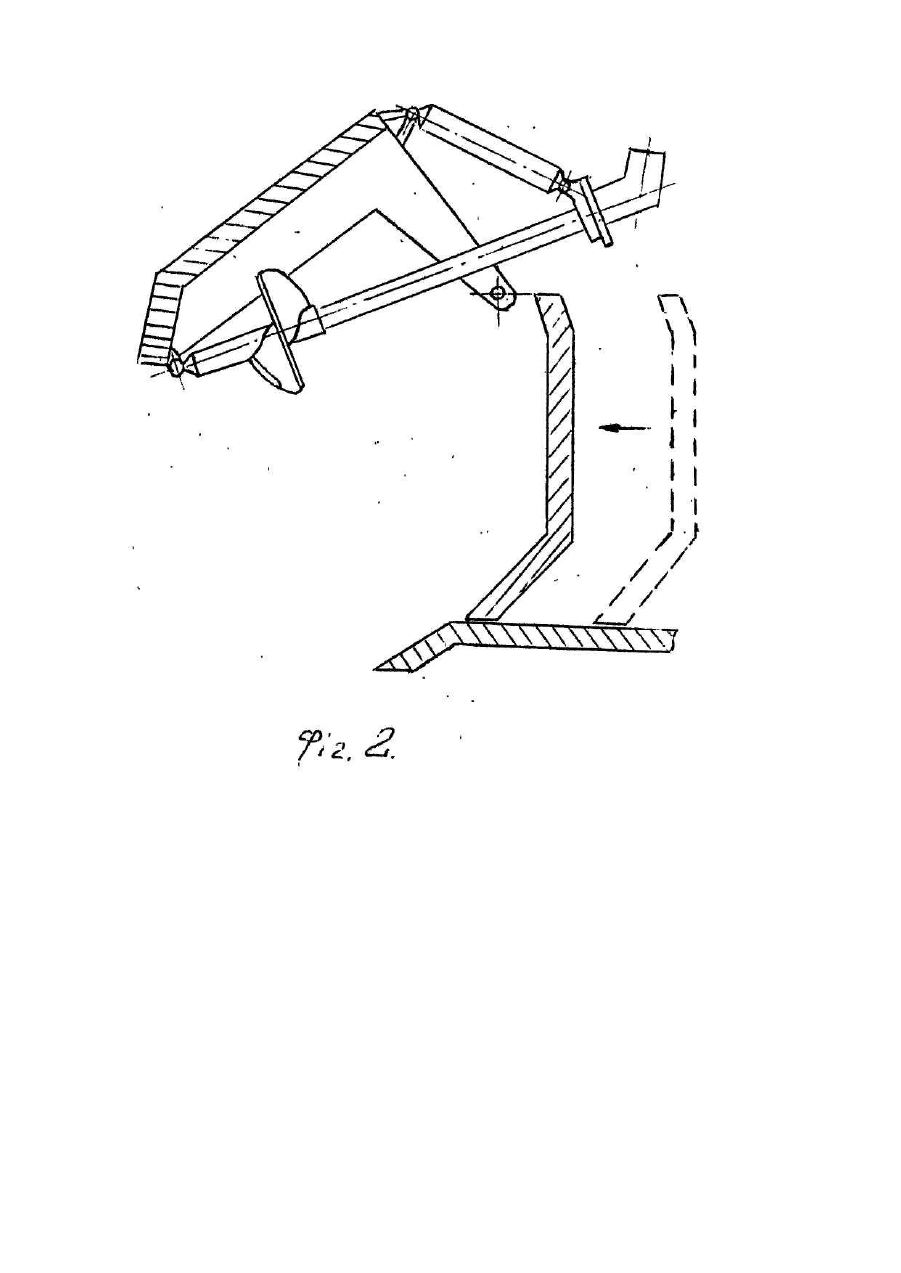

Ковш скрепера з шнеко-завантажувальним пристроєм

Винахід відноситься до шляхово-будівельних машин, а більш конкретно - до скреперів, і може бути використаний для завантаження ковша при розробці грунтів І-ІІІ категорій. Відомий ковш скрепера, що має в своєму складі доповнювальні стінки, поперечну арку, верхню і нижню опори шнека з лопатями, гідромотор і редуктор, а також задню стінку з клиновими виступами [1]. Однак розміщення нижньої опори шнека в абразивному середовищі і наявність лопатей по всій довжині труби знижують надійність конструкції. Крім того, стаціонарне положення шнека заважає розвантаженню, а клинові виступи на задній стінці зменшують корисну місткість ковша і обумовлюють налипання зволоженого грунту, знижуючи тим самим виробність скрепера. Найбільш близьким по технічній сутності і результату, що досягається, до запропонованого винаходу є ковш зі шнековим завантаженням, що складається з задньої стінки, важеля, шнеків, поперечної балки, шарнірів, заслонки, ножів і тяги [2]. Недоліком відомого ковша зі шнековим завантаженням є наявність доповнювальних елементів - важеля, поперечної балки, шарнірів, рухомих з'єднань, що знаходяться в абразивній зоні, кінематичного зв'язку передньої заслонки з шнеко-завантажувальним пристроєм, що істо тно знижує надійність конструкції, а також те, що при розвантаженні необхідно докласти значних додаткових зусиль для підняття шнеків, які знаходяться в гр унті. Крім того, довгобазовий шнек збільшує металоемкість і зменшує корисний об'єм ковша. Задача, котру вирішує винахід, полягає в підвищенні надійності, виробності і забезпеченні якісного завантаження і розвантаження ковша скрепера. Поставлена задача вирішується завдяки тому, що шнеко-завантажувальний пристрій з короткобазовим шнеком встановлений з допомогою гідроциліндра і хрестовини на передній заслонці. Встановлення шнекозавантажувального пристрою з допомогою хрестовини і гідроциліндра на передній заслонці дозволить зробити пристрій рухомим. Висуваючи чи втягуючи шток гідроциліндра, шнеко-завантажувальний пристрій встановлюється під різними кутами, зручними для завантаження тієї чи іншої частини ковша. При розвантаженні шток гідроциліндра втягнутий, і шнеко-завантажувальний пристрій знаходиться в крайньому лівому положенні (див. фіг.1). На фіг.1 зображений ковш скрепера зі шнеко-завантажувальним пристроєм, На фіг.2 - те ж, при розвантаженні грунту. Ковш скрепера має в своєму складі днище 1 з ножами 2, задню стінку 3, передню заслонку 4, на якій з допомогою гідроциліндра 5, хрестовини 6, шарнірів 7, 8 встановлено шнеко-завантажувальний пристрій, що включає в себе високомоментний гідромотор 9, металоконструкцію 10, трубу 11 з жорстко закріпленим на ній короткобазовим шнеком 12, обладнаним в західній частині лопасті ножем 13. Ковш скрепера з шнеко-завантажувальним пристроєм працює таким чином. На початковій стадії копання стружка грунту, що зрізана ножами 2, надходить по днищу 1 в ковш скрепера. При цьому шток гідроциліндра висунутий і шнеко-завантажувальний пристрій знаходиться в крайньому правому положенні (див. фіг.1). В подальшому зрізаний грунт потрапляє на гвинтову лопать шнека 12 і транспортується в напрямку нахилу шнеко-завантажувального пристрою. При цьому ніж 13 додатково розпушує гр унт, полегшуючи його просування по лопатям шнека 12 в ковш. По мірі заповнення задньої частини ковша шток гідроциліндра втягується і шнеко-завантажувальний пристрій займає проміжні положення, таким чином повністю заповнюючи ковш у всі х його частинах. Для забезпечення якісного розвантаження ковша скрепера шнеко-завантажувальний пристрій, який знаходиться в крайньому лівому положенні, піднімається разом з заслонкою 1. Задня стінка 3 висувається і виштовхує грунт в зів між піднятим шнеко-завантажувальним пристроєм і ножами 2. Використання запропонованого ковша скрепера з шнеко-завантажувальним пристроєм дозволить підвищити надійність, виробність, а також забезпечити якісне завантаження і розвантаження ковша скрепера.
