Сталерозливний ковш

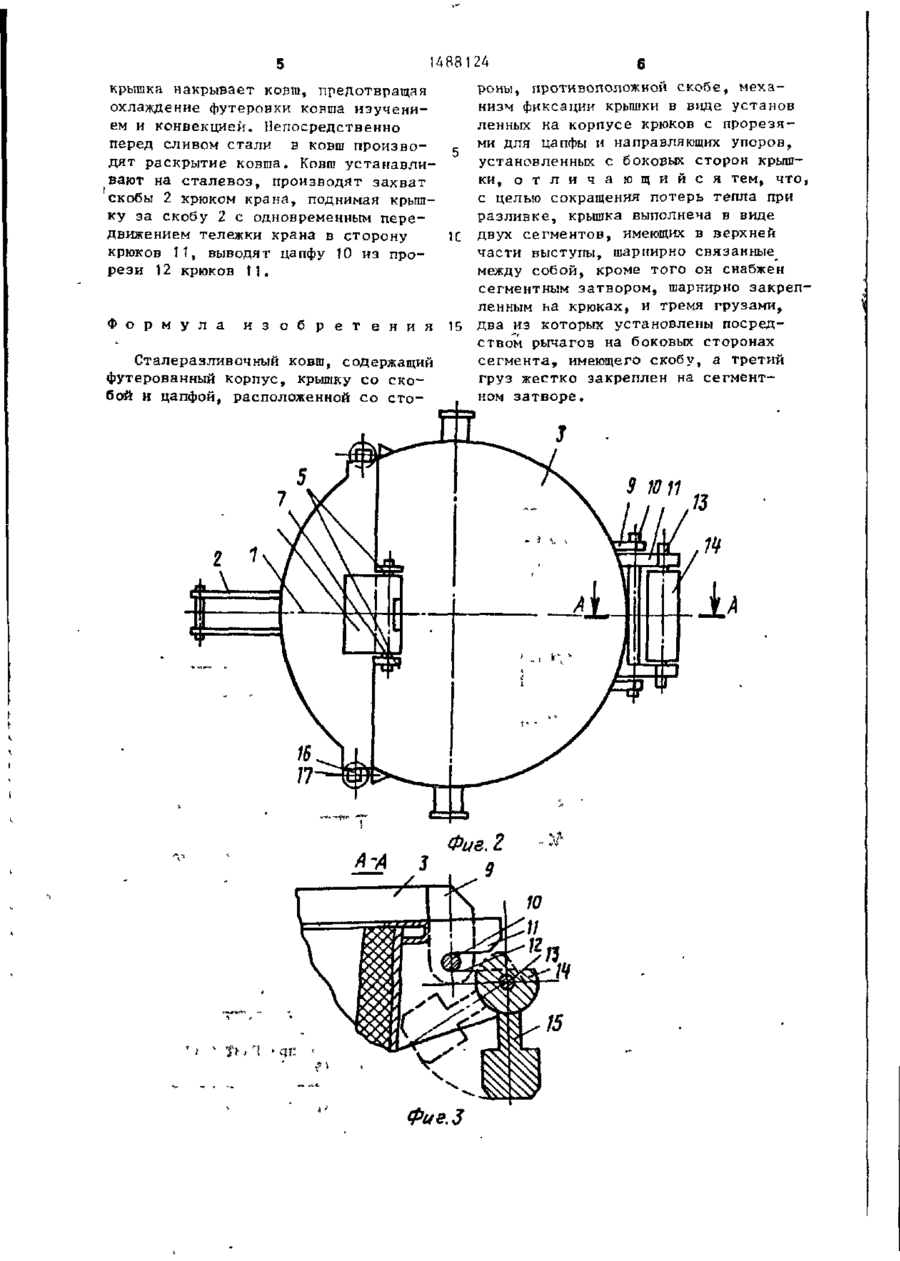

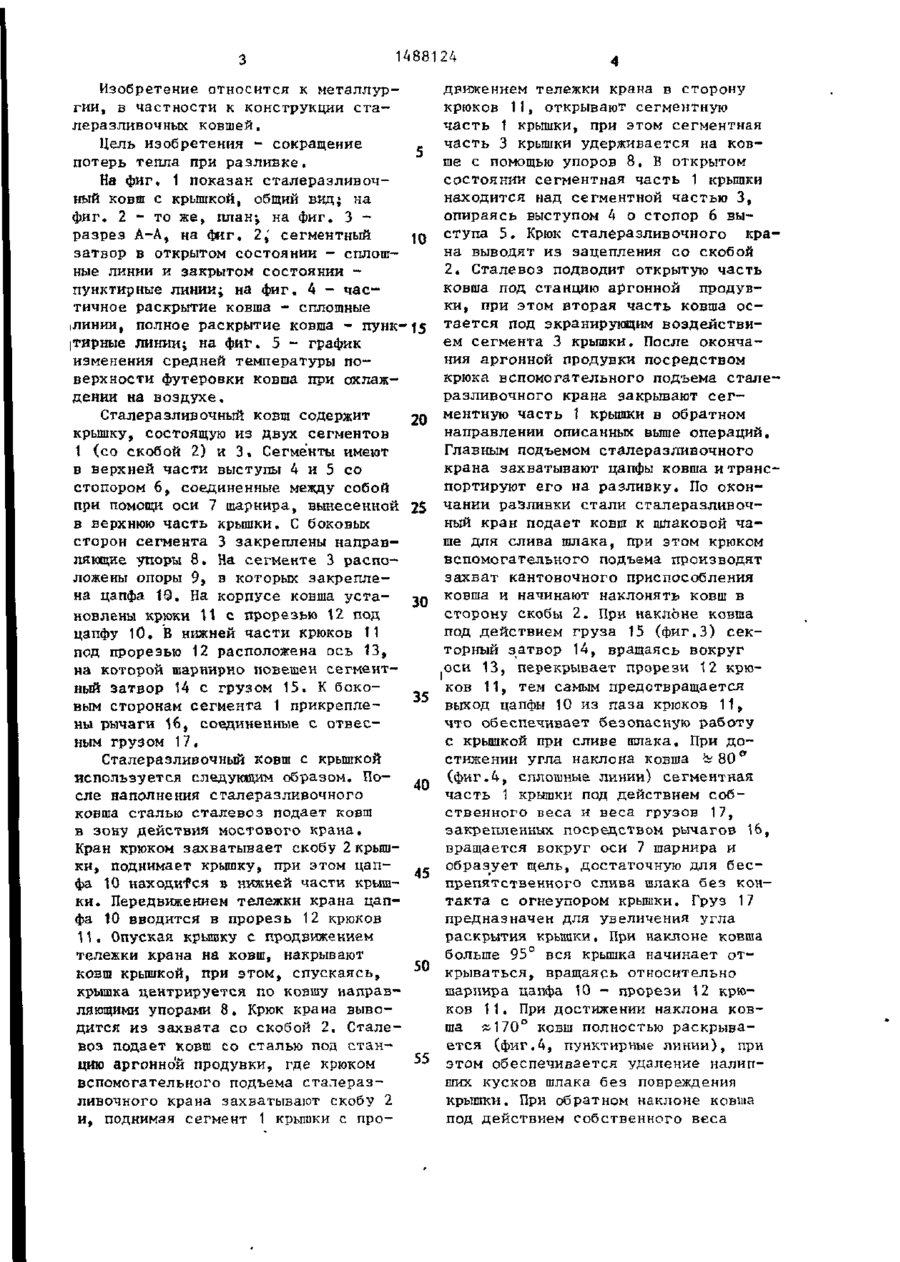

Изобретение относится к металлургии, в частности к конструкции сталеразливочных ковшей. Цель изобретения - сокращение потерь тепла при разливке. Устройство содержит крышку, состоящую из двух сегментов 1 и 3, имеющих в верхней части выступы 4 и 5, шарнирно связанные между собой. С боковых сторон сегмента 3 закреплены направляющие упоры 8. На корпусе ковша установлены крюки 11 с прорезью 12 под цапфу 10, На крюках 11 шарнирно закреплен сегментный затвор 14 с грузом 15, а к боковым сторонам сегмента 1 прикреплены рычаги 16, соединенные с отвесным грузом 17. Изобретение позволяет исключить операции снятия крышки с ковша для разливки стали, слива шлака, 5 ил. (Л С 00 00 Фиг.1 Г Ь іи_ , "« •. , ч — r " i -iW^- ' • , i 1488124 Изобретение относится к металлургии, в частности к конструкции сталеразливочных ковшей. Цель изобретения - сокращение потерь тепла при разливке. На фиг, 1 показан сталеразливочный ковш с крышкой, общий вид; на фиг, 2 - то же, план-, на фиг. 3 разрез А-А, на фиг. 2^ сегментный 10 затвор в открытом состоянии - сплошные линии и закрытом состоянии пунктирные линии; на фиг. 4 - частичное раскрытие ковша - сплошные їлинии, полное раскрытие ковша - пунк -f5 (тирные линии; на фиг. 5 - график изменения средней температуры поверхности футеровки ковша при охлаждении на воздухе. Сталеразливочный ковш содержит 20 крышку, состоящую из двух сегментов 1 (со скобой 2) и 3. Сегменты имеют в верхней части выступы 4 и 5 со стопором 6, соединенные между собой при помощи оси 7 шарнира, вынесенной 25 в верхнюю часть крышки. С боковых сторон сегмента 3 закреплены направляющие упоры 8. На сегменте 3 расположены опоры 9| в которых закреплена цапфа 19, На корпусе ковша уста30 новлены крюки 11 с прорезью 12 под цапфу Ю . В нижней части крюков 11 под прорезью 12 расположена ось 13, на которой шарнирно повешен сегментный затвор 14 с грузом 15. К боко35 вым сторонам сегмента 1 прикреплены рычаги 16, соединенные с отвесным грузом 17. Сталеразливочный ковш с крышкой используется следующим образом. После наполнения сталеразливочного ковша сталью сталевоз подает ковш в зону действия мостового крана. Кран крюком захватывает скобу 2 крышки, поднимает крышку, при этом цапфа 10 находися в нижней части крышки. Передвижением тележки крана цапфа 10 вводится в прорезь 12 крюков 11, Опуская крышку с продвижением тележки крана на ковш, накрывают ковш крышкой, при этом, спускаясь, крышка центрируется по ковшу направляющими упорами 8. Крюк крана выводится из захвата со скобой 2. Сталевоэ подает ковш со сталью под станцию аргонной продувки, где крюком вспомогательного подъема сталеразливочного крана захватывают скобу 2 и, поднимая сегмент 1 крышки с про 40 45 50 55 движением тележки крана в сторону крюков 11, открывают сегментную часть 1 крышки, при этом сегментная часть 3 крышки удерживается на ковше с помощью упоров 8, В открытом состоянии сегментная часть 1 крышки находится над сегментной частью 3, опираясь выступом 4 о стопор 6 выступа 5. Крюк сталеразливочного крана выводят из зацепления со скобой 2. Сталевоз подводит открытую часть ковша под станцию аргонной продувки, при этом вторая часть ковша остается под экранирующим воздействием сегмента 3 крышки. После окончания аргонной продувки посредством крюка вспомогательного подъема сталеразливочного крана закрывают сегментную часть 1 крышки в обратном направлении описанных выше операций. Главным подъемом сталеразливочного крана захватывают цапфы ковша и транспортируют его на разливку. По окончании разливки стали сталеразливочный кран подает ковш к шлаковой чаше для слива шлака, при этом крюком вспомогательного подъема производят захват кантовочного приспособления ковша и начинают наклонять ковш в сторону скобы 2. При наклоне ковша под действием груза 15 (фиг.З) секторный затвор 14, вращаясь вокруг оси 13, перекрывает прорези 12 крюков 11, тем самым предотвращается выход цапфы 10 из паза крюков 11, что обеспечивает безопасную работу с крышкой при сливе шлака. При достижении угла наклона ковша & 80° (фиг.4, сплошные линии) сегментная часть 1 крышки под действием собственного веса и веса грузов 17, закрепленных посредством рычагов 16, вращается вокруг оси 7 шарнира и образует щель, достаточную для беспрепятственного слива шлака без контакта с огнеупором крышки. Груз 17 предназначен для увеличения угла раскрытия крышки. При наклоне ковша больше 95° вся крышка начинает открываться, вращаясь относительно шарнира цапфа 10 - прорези 12 крюкоэ 11. При достижении наклона ковша к 170° ковш полностью раскрывается (фиг,4, пунктирные линии), при этом обеспечивается удаление налипших кусков шлака без повреждения крышки. При обратном наклоне ковша под действием собственного веса 1488124 6 роны, противоположной скобе, мехакрышка накрывает кояш, предотвращая низм фиксации крышки в виде установ охлаждение футеровки ковша изучением и конвекцией. Непосредственно ленных на корпусе крюков с прорезяперед сливом стали в ковш произвоми для цапфы и направляющих упоров, дят раскрытие ковша. Ковш устанавлиустановленных с боковых сторон крышвают на сталевоз, производят захват ки, о т л и ч а ю щ и й с я тем, что, скобы 2 крюком крана, поднимая крышс целью сокращения потерь тепла при ку за скобу 2 с одновременным переразливке, крышка выполнена в виде движением тележки крана в сторону 1С двух сегментов, имеющих в верхней крюков 11, выводят цапфу 10 из прочасти выступы, шарнирно свяэанные_ рези 12 крюков 11. между собой, кроме того он снабжен сегментным затвором, шарнирно закрепленным ьа крюках, и тремя грузами, Ф о р м у л а и з о б р е т е н и я 15 два из которых установлены посредством рычагов на боковых сторонах Сталеразливочный ковш, содержащий сегмента, имеющего скобу, а третий футерованный корпус, крышку со с к о груз жестко закреплен на сегментбоЙ и цапфой, расположенной со с т о ном з а т в о р е . Фиг.З 1488124 wo m 1500 то ІЇОд ФигМ т т 1000 ш № і \ V ч — 180 20 ЗО 50 60 Фие.$ Редактор В. Бугренкова Составитель Л. Казакова Техред Л. Олийнык Корректор М. Шароши Заказ 3493/15 Тираж 711 Подписное t ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., ц. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
