Притискний пристрій бази добувної машини

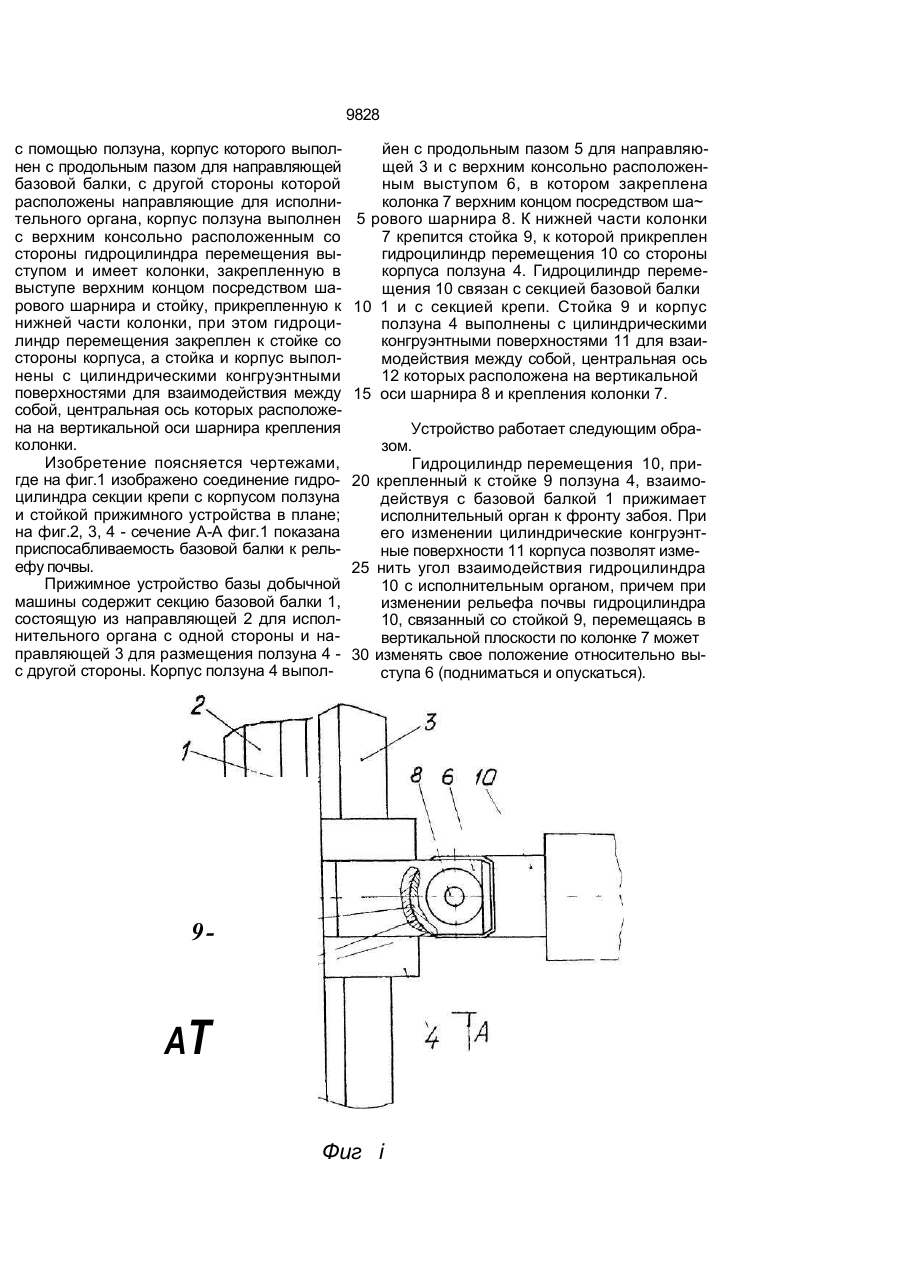

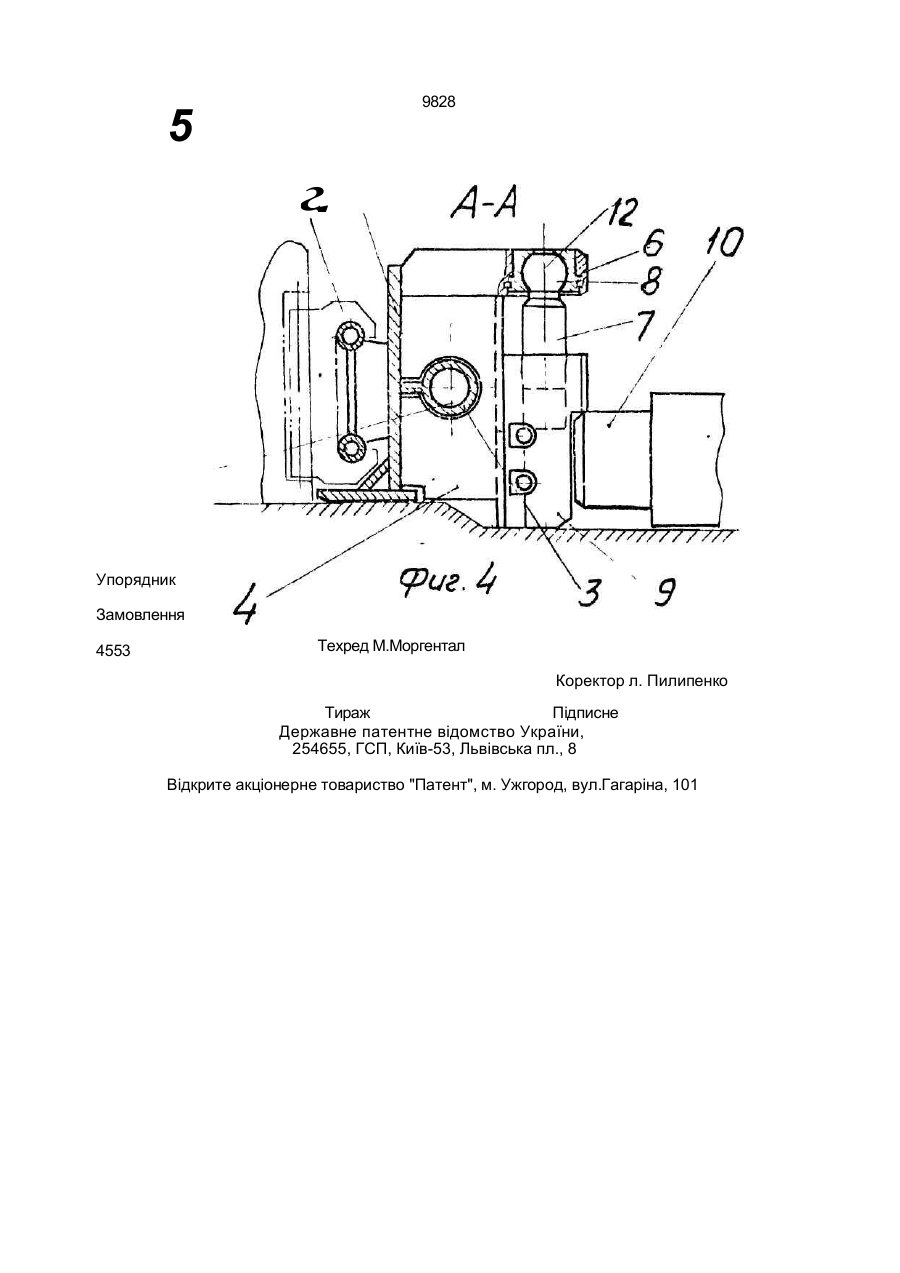

Прижимное устройство базы добычной машины, включающее секцию базовой бал ки, соединенную со связанным с секцией крепи гидроцилиндром перемещения с по мощью ползуна, корпус которого выполнен с продольным пазом для направляющей базовой балки, с другой стороны которой расположены направляющие для исполнительного органа, о т л и ч а ю щ е е с я тем, что корпус ползуна выполнен с верхним консольно расположенным со стороны гидроцилиндра перемещения выступом и имеет колонку, закрепленную в выступе верхним концом посредством шарового шарнира, и стойку, прикрепленную к нижней части колонки, при этом гидроцилиндр перемещения закреплен к стойке со стороны корпуса, а стойка и корпус выполнены с цилиндрическими конгруэнтными поверхностями для взаимодействия между собой, центральная ось которых расположена на вертикальной оси шарнира крепления колонки. с > 00 00 Изобретение относится к горному делу, в частности прижимным устройством базы добычной машины к забою гидроцилиндрами, закрепленными на секциях крепи. Наиболее близким по технической сути к заявляемому является техническое решение, включающее секцию базовой балки, соединенную со связанным с секцией крепи гидроцилиндром, особенность которого состоит в наличии закрепленной на конвейере направляющей балки, имеющей охватываемую прямолинейную часть, на которую с зазором надет захват с криволинейными поверхностями обратной кривизны, выполненными по радиусу. Захват имеет приливы с пазами для соединения через ось с домк ратом секции крепи, производящим передвижку и прижатие базы к забою. Недостатком прототипа является невозможность обеспечения приспосабливаемости базы к изменениям фронта забоя и рельефа почвы. Задачей изобретения является усовершенствование прижимного устройства базы добычной машины, что приведет к повышению эффективности работы устройства за счет независимой от крепи приспосабливаемости базы к изменениям фронта забоя и рельефа почвы. Поставленная задача решается тем, что в устройстве включающем секцию базовой балки, соединенную со связанным с секцией крепи гидроцилиндром перемещения 5 О 9828 с помощью ползуна, корпус которого выполнен с продольным пазом для направляющей базовой балки, с другой стороны которой расположены направляющие для исполнительного органа, корпус ползуна выполнен с верхним консольно расположенным со стороны гидроцилиндра перемещения выступом и имеет колонки, закрепленную в выступе верхним концом посредством шарового шарнира и стойку, прикрепленную к нижней части колонки, при этом гидроцилиндр перемещения закреплен к стойке со стороны корпуса, а стойка и корпус выполнены с цилиндрическими конгруэнтными поверхностями для взаимодействия между собой, центральная ось которых расположена на вертикальной оси шарнира крепления колонки. Изобретение поясняется чертежами, где на фиг.1 изображено соединение гидроцилиндра секции крепи с корпусом ползуна и стойкой прижимного устройства в плане; на фиг.2, 3, 4 - сечение А-А фиг.1 показана приспосабливаемость базовой балки к рельефу почвы. Прижимное устройство базы добычной машины содержит секцию базовой балки 1, состоящую из направляющей 2 для исполнительного органа с одной стороны и направляющей 3 для размещения ползуна 4 с другой стороны. Корпус ползуна 4 выпол йен с продольным пазом 5 для направляющей 3 и с верхним консольно расположенным выступом 6, в котором закреплена колонка 7 верхним концом посредством ша~ 5 рового шарнира 8. К нижней части колонки 7 крепится стойка 9, к которой прикреплен гидроцилиндр перемещения 10 со стороны корпуса ползуна 4. Гидроцилиндр перемещения 10 связан с секцией базовой балки 10 1 и с секцией крепи. Стойка 9 и корпус ползуна 4 выполнены с цилиндрическими конгруэнтными поверхностями 11 для взаимодействия между собой, центральная ось 12 которых расположена на вертикальной 15 оси шарнира 8 и крепления колонки 7. Устройство работает следующим образом. Гидроцилиндр перемещения 10, при20 крепленный к стойке 9 ползуна 4, взаимодействуя с базовой балкой 1 прижимает исполнительный орган к фронту забоя. При его изменении цилиндрические конгруэнтные поверхности 11 корпуса позволят изме25 нить угол взаимодействия гидроцилиндра 10 с исполнительным органом, причем при изменении рельефа почвы гидроцилиндра 10, связанный со стойкой 9, перемещаясь в вертикальной плоскости по колонке 7 может 30 изменять свое положение относительно выступа 6 (подниматься и опускаться). 9 AT Фиг і 0/ I v-v 8286 / 9828 5 г 1 Упорядник Замовлення 4553 Техред М.Моргентал Коректор л. Пилипенко Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
