Автономний пересувний пост мийки автомобілів

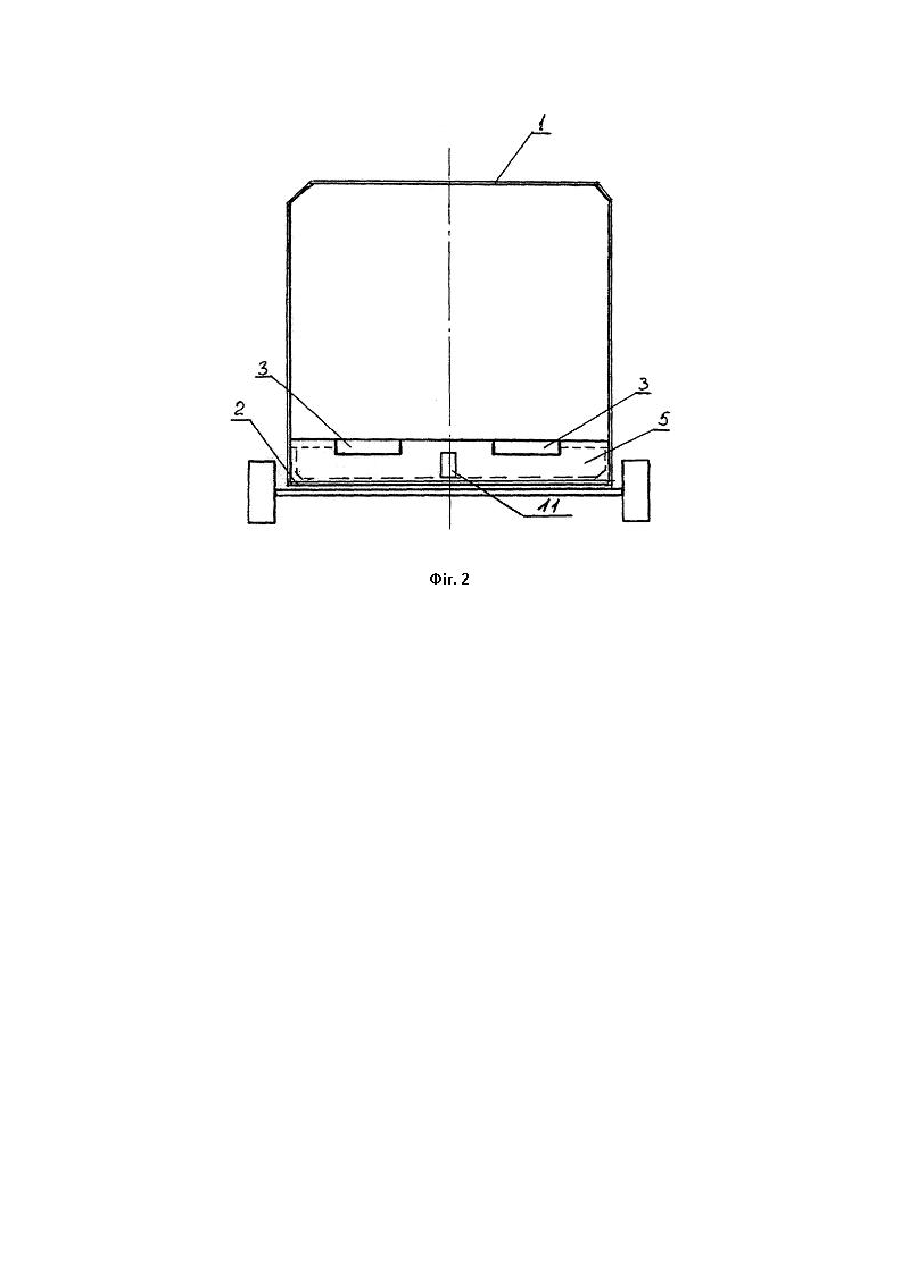

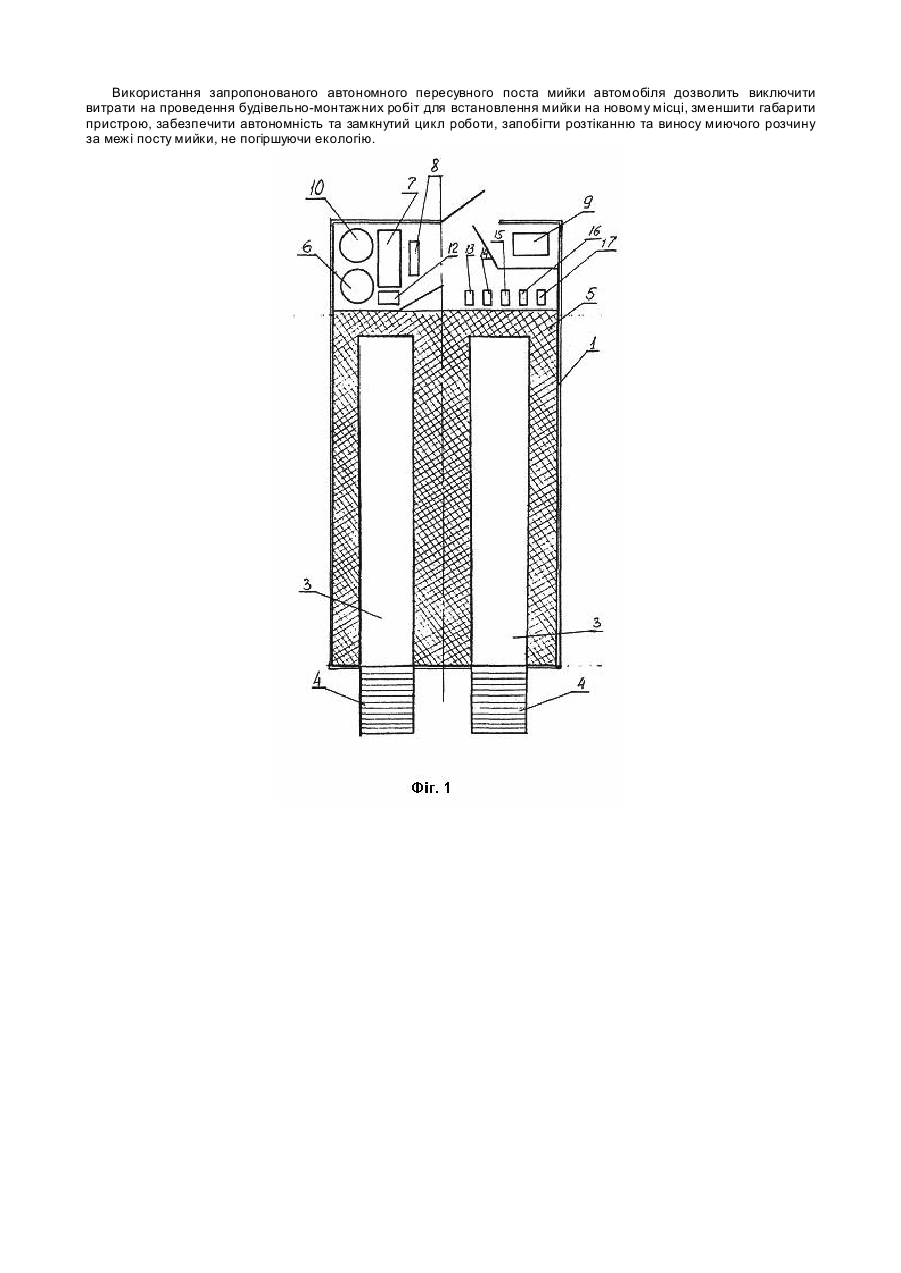

Передбачувана корисна модель відноситься до обладнання для мийки транспортних засобів та може бути використана під час створення компактних пересувних постів для мийки автомобілів в промисловості, сільському господарстві, охорони здоров’я та інших галузях діяльності. Відомий пост мийки легкових автомобілів, що містить пристрій для подачі води або миючого розчину, відстійник бруду, при цьому канава для стоку, відведення води та брудовідстійник виконані в кесоні, розділеному на зони відстою водонепроникними перегородками [Патент на винахід РФ №2141415, кл. B60S3/04, опублікований 04.10.2005]. До недоліків відомого посту мийки автомобілів відносяться складність його збирання та розбирання, вантаження, чищення, транспортування, відсутність замкненого циклу очищення відпрацьованого миючого розчину та його повторного використання, що не дозволяє посту мийки працювати в автономному режимі. Найбільш близьким за технічною суттю до пристрою, що заявляється, є пересувний пост мийки автомобілів, що містить розбірну естакаду, встановлену над естакадою ємність з водонепроникного матеріалу, який легко деформується, ємність призначена для збирання відпрацьованого миючого розчину та має висувні відбиваючі стінки, краї яких знаходяться вище естакади, штовхачі, вмонтовані в естакаду, якими краї ємності висуваються або засовуються, воронку, відстійник бруду, що утворюють герметичний блок-піддон, очищувально-миючу станцію, розташовану на автомобілі або автомобільному причепі, які взаємодіють з блок-піддоном [Патент на винахід РФ №2284927, кл. B60S3/04, опублікований 10.10.2006]. Недоліками відомого посту мийки автомобілів є складність та громіздкість пристрою, через те, що складається з двох, окремо розташованих частин: очищувально-миючої станції та блок-піддону (з естакадою), складність розбирання та збирання на новому місці, вантаження, транспортування, високі матеріальні витрати. В основу корисної моделі поставлене завдання удосконалення автономного пересувного поста мийки автомобілів, в якому встановлення естакади в корпусі, який виконаний з можливістю встановлення на колесах, встановлення в корпусі системи очищення відпрацьованого миючого розчину, забезпечує спрощення розбирання та збирання на новому місті, вантаження, транспортування, цим забезпечується спрощення конструкції, зменшення габаритів, зниження матеріальних витрат, збереження екології. Поставлене завдання вирішується тим, що в автономному пересувному посту мийки автомобілів, що включає естакаду, ємність для збору відпрацьованого миючого розчину, запас чистої води, насос, автономне джерело живлення, згідно з корисною моделлю передбачені наступні конструктивні відміни: - естакада розміщена в корпусі; - корпус виконаний з можливістю встановлення на колесах; - ємність відпрацьованого миючого розчину з’єднана з системою очищення розчину. Крім того, система очищення відпрацьованого миючого розчину складається з устаткування з системою фільтрів, ємності очищеного розчину та контейнерів для збирання відходів після очищення розчину; містить автоматичний миючий пристрій; корпус виконаний у вигляді з'єднаних між собою панелей, або тенту з еластичного матеріалу, або пневмонадувного тенту; в корпусі додатково встановлені системи вентиляції, обігріву приміщення та підігріву води; естакада з’єднана з трапом для виїзду автомобілів; пост додатково постачений канальним пилососом, системами обдування та сушіння. Суть корисної моделі пояснюється кресленнями, де на: Фіг.1 зображений пересувний пост мийки автомобілів, вид зверху (без стелі); Фіг.2 - вид мийки встановленої на колесах. Пересувний пост мийки автомобілів містить корпус 1, що складається з нижньої рами 2, на якій закріплений каркас (не показаний) та встановлені скріплені між собою панелі, або закріплений каркас (не показаний), з натягненим тентом з прорезиненої тканини, або на рамі 2 закріплюють пневмонадувний тент, на рамі 2 закріплені висувні балки, ферми (не показані), з можливістю їх складання у транспортному положенні, естакаду 3, встановлену на рамі 2 корпусу 1, з прикріпленим до естакади 3 трапом 4 для заїзду автомобілів, під естакадою 3 на рамі 2 встановлена ємність 5 для збирання відпрацьованого миючого розчину, ємність 5 накрита зверху перфорованою кришкою та з’єднана трубопроводами (не показані) з системою очищення розчину, яка складається з устаткування 6 з набором фільтрів, з’єднаного з ємністю 7 очищеного миючого розчину та контейнерами 8 для збору відходів після очищення розчину, автономне джерело 9 живлення, ємність 10 запасу чистої води, насос 11, в корпусі 1, через мережу трубопроводів (не показані), встановлені вентилятор 12 та калорифер 13, пристрій 14 для підігріву води в зимовий період, канальний або стаціонарний пилосос 15, системи обдування 16 та сушіння 17. Пристрій працює наступним чином. В корпусі 1 включають вентилятор 12 для провітрювання, а при низькій температурі повітря - і калорифер 13 для обігріву приміщення. Енергетичне обслуговування мийки йде від автономного джерела 9 живлення, при цьому джерело 9 обладнане пристроєм для підключення до зовнішнього джерела живлення. Для мийки автомобіля водій виїздить автомобілем по трапу 4 на естакаду 3, ви ходить з автомобіля, щільно зачиняючи вікна та двері. При необхідності за допомогою висувних балок та ферм розширюється робочий простір миючого приміщення. Оператор мийки включає, з’єднаний з ємністю 7 очищеного миючого розчину, миючий пристрій, переважно, шланг та миє ззовні кузов автомобіля і колеса. Відпрацьований миючий розчин стікає вниз під естакаду та, через перфоровану кришку надходить до ємності 5, звідки трубопроводами надходить до устаткування 6, проходить через систему фільтрів, звідки очищений розчин надходить до ємності 7, а відходи надходять до контейнерів 8, якими вивозяться в місця, що відведені органами санітарного та екологічного контролю в районі експлуатації мийки. Розчин з ємності 7 йде у систему оборотного водопостачання для первинної мийки автомобіля, після чого обполіскування автомобіля виконують за допомогою шланга з ємності 10 чистої води, потім може бути включена система обдування 16 або сушіння 17, для прибирання салону автомобіля використовують канальний пилосос 15. Під час транспортування поста мийки автомобіля висувні балки та ферми засуваються, рама 2 встановлюється на колеса і пристрій перевозять до нового місця експлуатації. Якщо рама 2 не встановлена на колесах, пристрій розбирають та завантажують на транспортуючий засіб. Використання запропонованого автономного пересувного поста мийки автомобіля дозволить виключити витрати на проведення будівельно-монтажних робіт для встановлення мийки на новому місці, зменшити габарити пристрою, забезпечити автономність та замкнутий цикл роботи, запобігти розтіканню та виносу миючого розчину за межі посту мийки, не погіршуючи екологію.
