Номер патенту: 23815

Опубліковано: 16.06.1998

Автор: Семко Юрій Павлович

Завантажити PDF файл.

Формула / Реферат

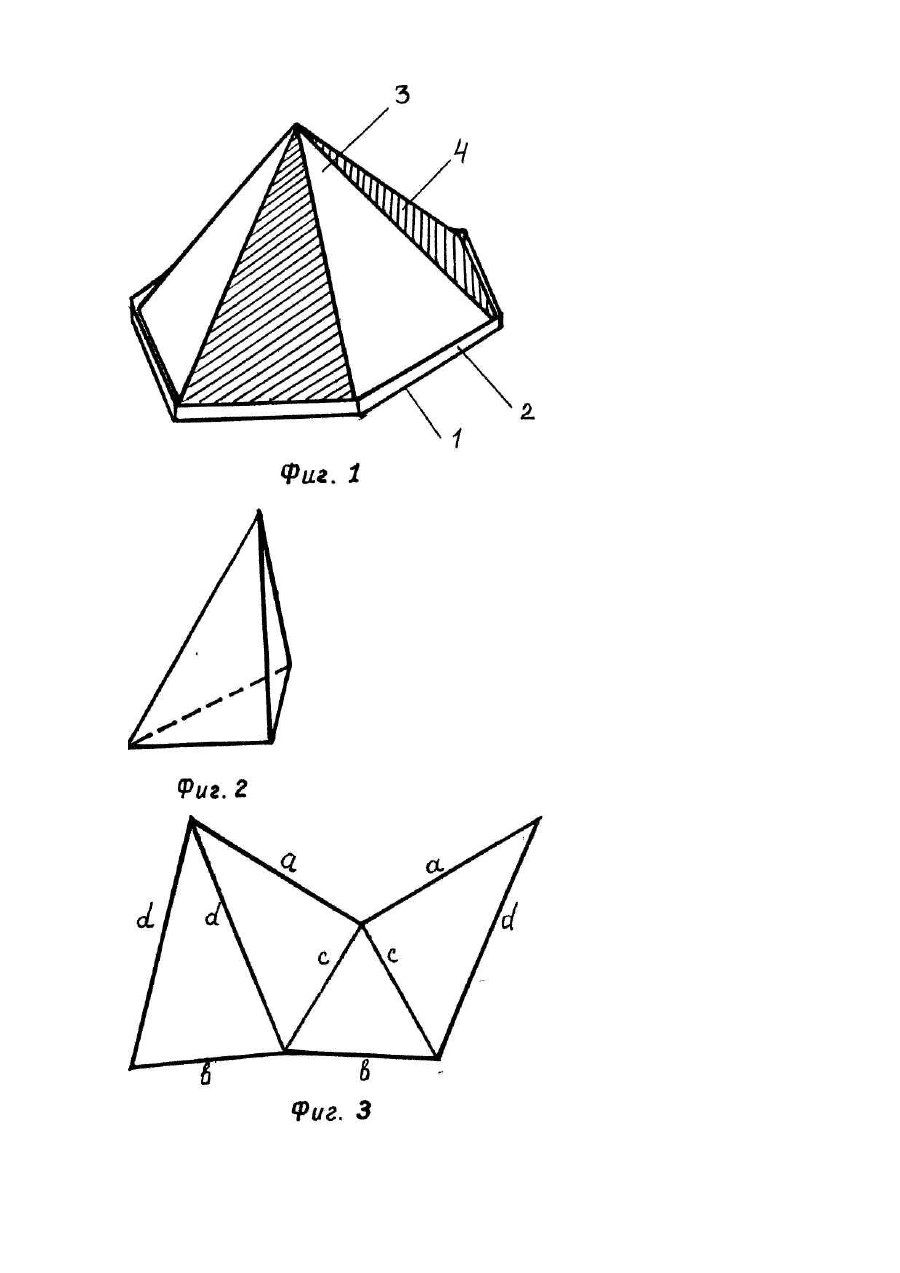

1. Трансформируемая игрушка, включающая игровые элементы, выполненные в виде тетраэдров, каждый из которых состоит из двух равнобедренных треугольников с общим основанием b и со сторонами c, d и двух прямоугольных треугольников, образованных общим катетом а, соединенным со сторонами c и d равнобедренных треугольников, при этом катет а является высотой тетраэдра, отличающаяся тем, что, она содержит плоское игровое поле в виде шестиугольника с бортиками по периметру, на котором установлены шесть тетраэдров с возможностью поворота вокруг центра шестиугольника на 60° в любую сторону.

2. Игрушка по п.1, отличающаяся тем, что, половина тетраэдров выполнена одним цветом, а вторая - другим.

Текст

Изобретение относится к производству занимательных логических игр. Известна головоломка [Заявка ЕПВ (ЕР) №050 2261, кл. А 63 F 9/12, опублик. 1993], образующая правильный большой четырехгранник, содержащий в сборе одиннадцать небольших четырехгранников и четыре правильных восьмигранника, имеющих окрашенные поверхности или маркировку на них. Четырехгранники и восьмигранники эластично соединены друг с другом по соответствующим углам. В качестве прототипа выбрана трансформируемая игрушка [Заявка РСТ (WO) №92/11911, кл. А 63 F 9/08, опублик. 1993], содержащая 16 тетраэдров, каждый из которых состоит из двух равнобедренных треугольников с общим основанием b и сторонами c, d и двух прямоугольных треугольников, образованных общим катетом а, который соединяет стороны с и d равнобедренных треугольников. Катет а является высотой тетраэдра. Смежные тетраэдры соединены вместе вдоль основания b и вдоль высоты а каждого, Вследствие того, что игровые элементы связаны между собой, игрушки, описанные выше, невозможно трансформировать таким образом, чтобы получить множество различных комбинаций геометрических фигур. Это снижает занимательность игры и возможность повышения развития логического мышления и пространственного воображения. В основу изобретения поставлена задача создания трансформируемой игрушки, в которой за счет изменения конструкции обеспечивается возможность составления различных комбинаций геометрических фигур путем перестановки игровых элементов, что повышает занимательность игры, развивает логическое мышление, сообразительность и пространственное воображение. Поставленная задача решается тем, что трансформируемая игрушка, включающая игровые элементы, выполненные в виде тетраэдров, каждый из которых состоит из двух равнобедренных треугольников с общим основанием b и со сторонами cd и двух прямоугольных треугольников, образованных общим катетом а, соединенным со сторонами с и d равнобедренных треугольников, при этом катет а является высотой тетраэдра, содержит плоское игровое поле в виде шестиугольника с бортиками по периметру. На игровом поле установлены шесть тетраэдров с возможностью поворота вокруг центра шестиугольника на 60° в любую сторону. Половина тетраэдров может быть окрашена одним цветом, а вторая - другим. Свободное перемещение тетраэдров на игровом поле позволяет добиться построения геометрических фигур различных комбинаций. Их возможное число составляет 729. В случае выполнения игрушки с игровыми элементами разной окраски задание построения геометрических фигур различных комбинаций упрощается за счет последовательной перестановки сначала элементов одного цвета, а затем другого. На фиг.1 изображена трансформируемая игрушка, собранная в виде "горы"; на фиг.2 - игровой элемент в виде тетраэдра; на фиг.3 - развертка тетраэдра; на фиг.4 -таблица вариантов комбинаций геометрических фигур (направление вертикального ребра обозначено кружком). Игрушка содержит плоское игровое поле 1, выполненное в виде шестиугольника с бортиками 2 по периметру. На игровом поле установлены три тетраэдра 3 одного цвета и три тетраэдра 4 - другого цвета. Тетраэдры состоят из двух равнобедренных треугольников с общим основанием b и со сторонами cd и двух прямоугольных треугольников, образованных общим катетом а, который соединен со сторонами с и d (фиг.3). При этом катет а является высотой тетраэдра. Тетраэдры установлены с возможностью поворота вокруг центра шестиугольника на 60° в любую сторону. Построение различных комбинаций геометрических фигур осуществляется следующим образом. Путем последовательной перестановки поочередно тетраэдров одного цвета, а затем тетраэдров другого цвета добиваются получения геометрических фигур, представленных на фиг.4. Перестановка осуществляется вращением тетраэдров на 60° вокруг центра шестиугольника в любую сторону, при этом все тетраэдры должны быть задействованы.

Дивитися

Додаткова інформація

МПК / Мітки

МПК: A63F 9/08

Мітки: трансформується, іграшка
