Шків для паса з напівколовими зуб’ями
Формула / Реферат
Шків для паса з напівколовими зуб'ями, який має профіль западини та який відрізняється тим, що профіль окреслюється двома радіусами, які проведені з центрів зсунутих відносно осі западини.
Текст

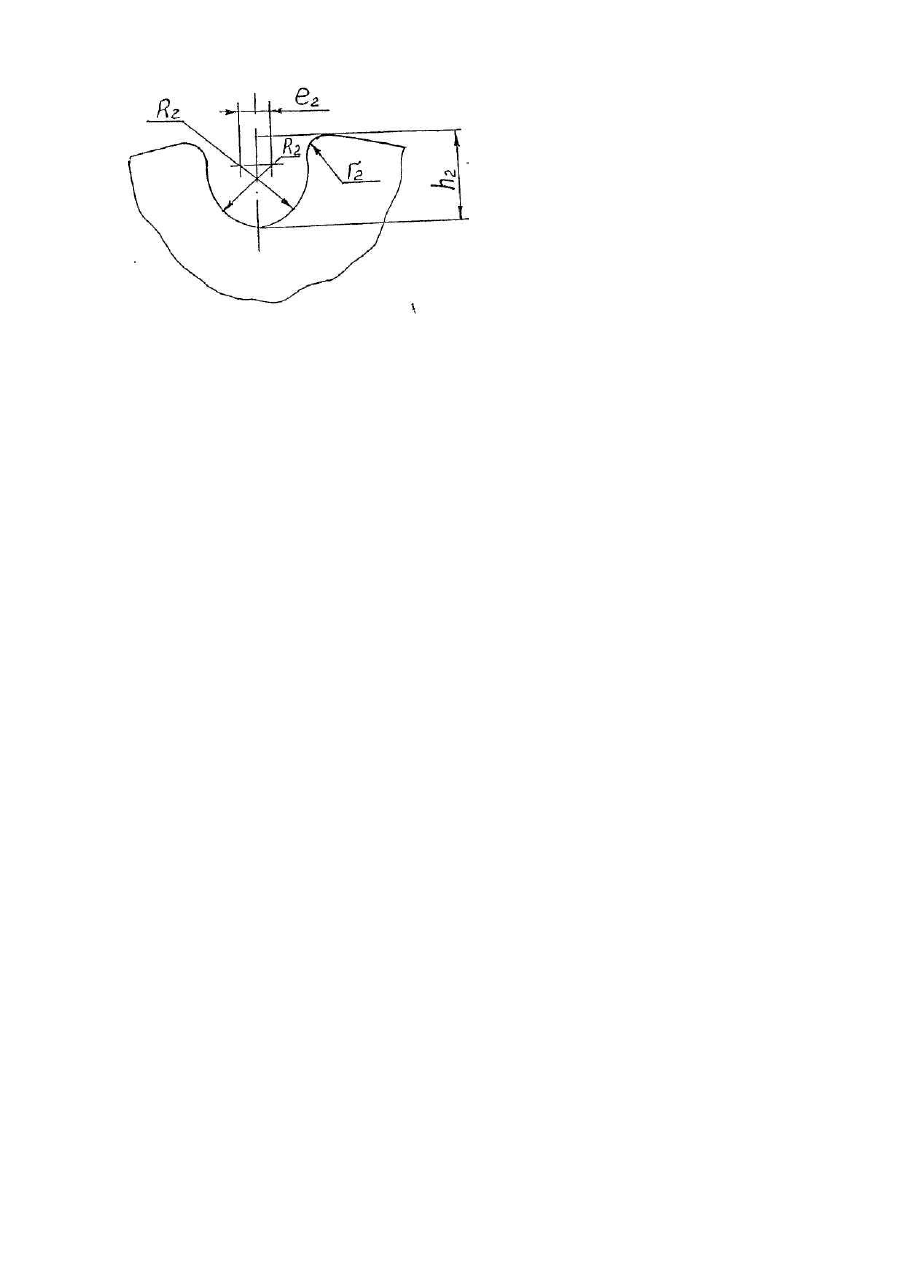

Винахід стосується механізмів, машин, побутової техніки, де використовується зубчасто-пасова передача, і служить для зменшення деформації та збільшення довговічності зубчасто-пасової передачі з напівколовими зуб'ями. Відомий шків для зубчастого паса з напівколовими зуб'ями має западину, яка окреслюється радіусом R2 [Зубчато-ременная передача с зубьями полукруглого профиля: Рекомендации по применению в станкостроении. Сост. Воробьев И.П., Овчинников A.A. - М.: ЭНИМС. 1986, - С. 5]. Недоліком прототипу є те, що при його використовуванні зуб'я паса мають деформацію, яка збільшується при збільшенні навантаження, це суттєво впливає на знос зубів паса, що в свою чергу веде до зменшення довговічності передачі. Зменшити деформацію зубів паса, тобто знос зубів, можна шляхом створення западини шківа, яка більш відповідає умовам роботи передачі. В основу винаходу поставлена задача створення западини шківа, яка зменшує деформацію зубів паса шляхом зміни конфігурації самої западини. Поставлена задача вирішується тим, що замість западини у вигляді напівкола радіусом R2, западина окреслюється двома радіусами R2, проведеними з центрів, зсунутих відносно осі западини на відстань 0,5 е2. Технічний результат досягається за рахунок того, що запропонований профіль западини більше відповідає входній траєкторії зубів паса при зачепленні з зуб'ями шківа. На рисунку зображена западина шківа зубчасто-пасової передачі з напівколовими зуб'ями, яка окресляється двома радіусами R2, зсунутими відносно осі западини на відстань 0,5 е2. В таблиці наведені геометричні розміри западини, які відрізняються від прототипу. Прокреслювання, картини входу зубів паса в зачеплення зі зуб'ями шківа, а також експериментальні стендові дослідження передач свідчать про переваги запропонованої конструкції, тобто зменшується деформація зубів паса, тому збільшується довговічність передачі. Запропонована конструкція може використовуватися в приводах головного руху і подач вертикальнофрезерних, сверлильних, стругальних, шліфувальних верстатах. Западина шківа виготовляється на фрезерних верстатах з використовуванням черв'ячної фрези.
