Спосіб виготовлення палі

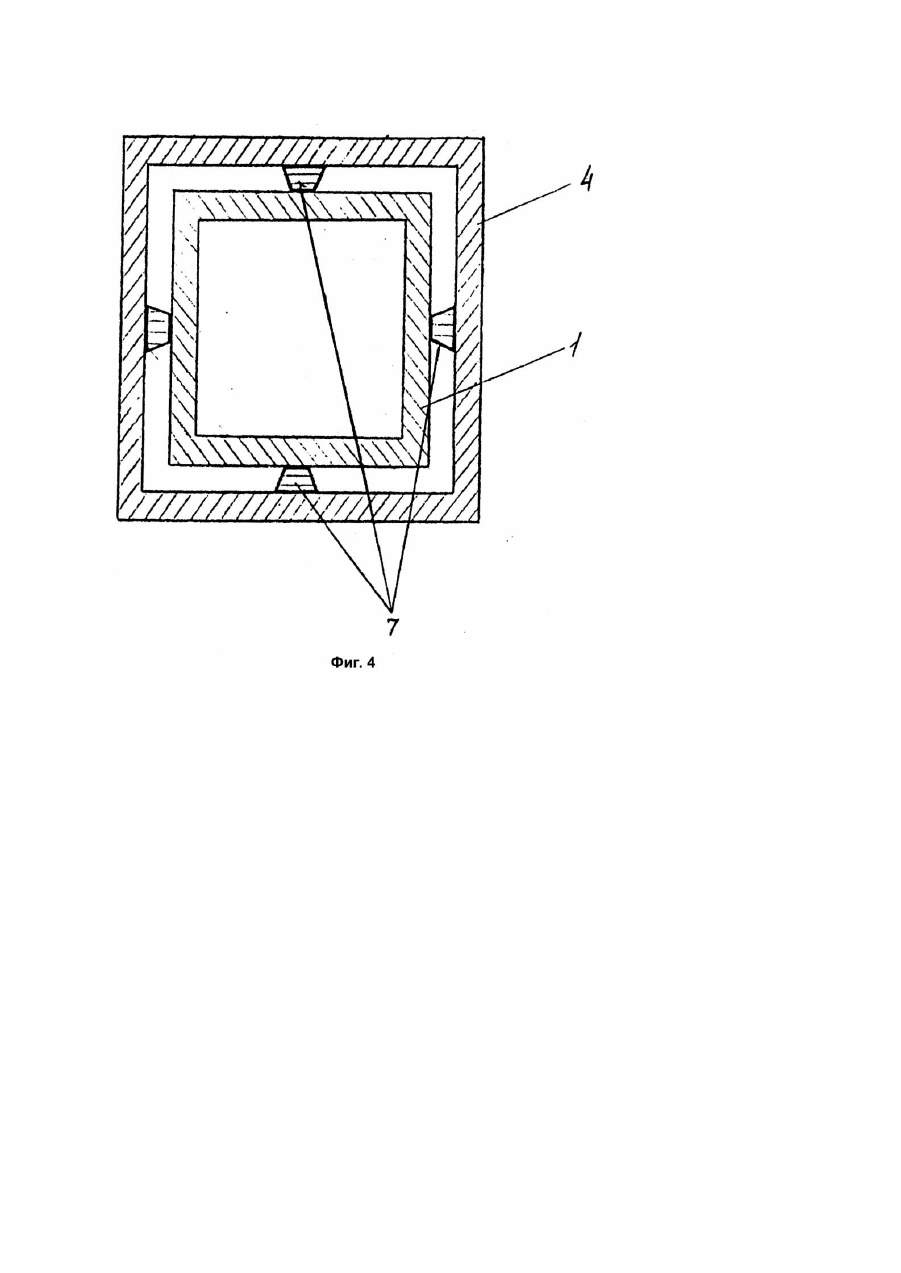

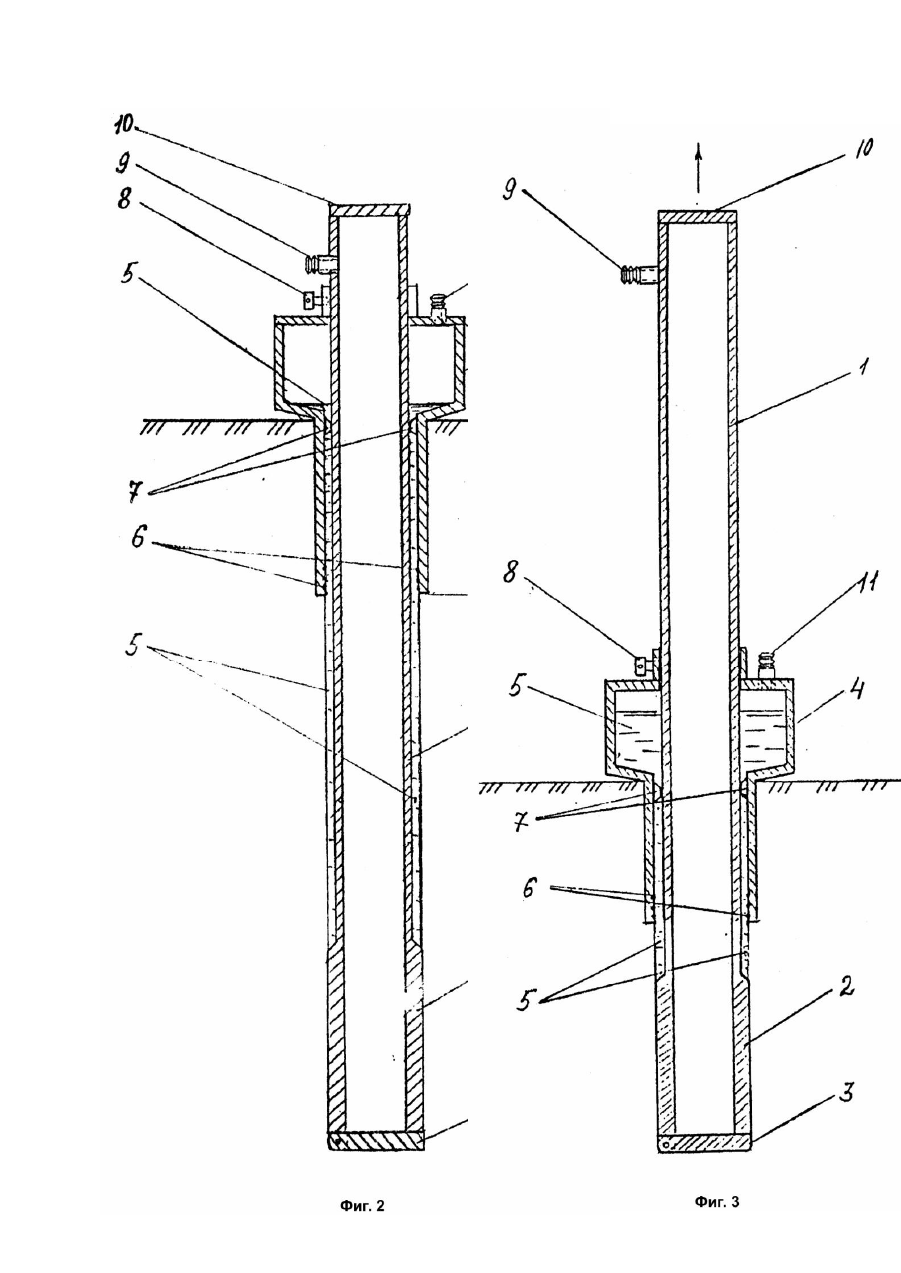

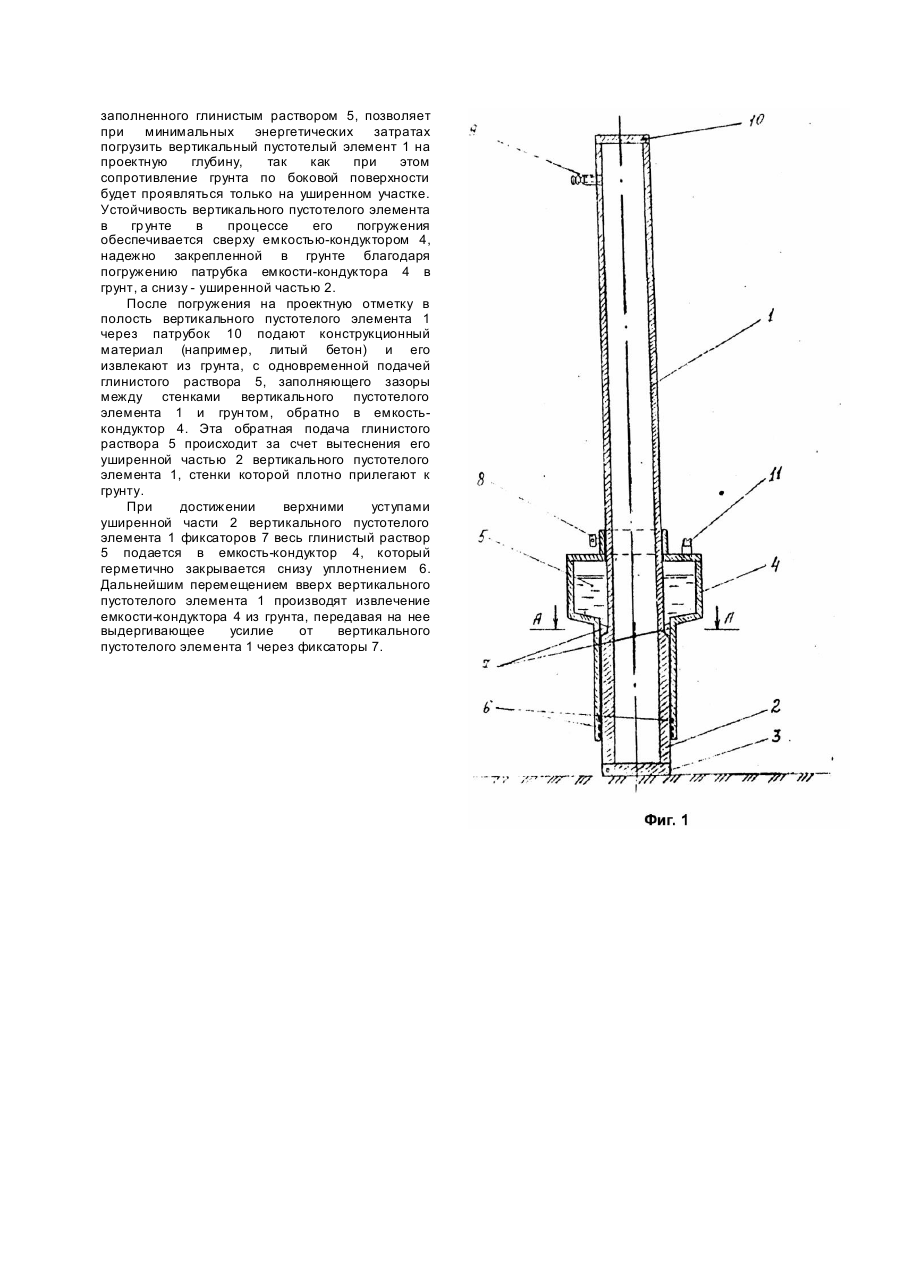

Изобретение относится к строительству и может быть использовано для изготовления свай. Известен способ изготовления свай, включающий погружение в грунт обсадной трубы с раскрывающимся башмаком, заполнение ее полости бетонной смесью и извлечение обсадной трубы с башмаком (А.с. СССР №1368386, кл. E02D5/38, 1986). Недостатком этого способа является высокая энергоемкость из-за необходимости преодоления сопротивления грунта по боковой поверхности обсадной трубы при ее погружении и извлечении. Наиболее близким по технической сущности к заявляемому объекту является способ изготовления сваи, включающий установку на грунт вертикального пустотелого элемента, имеющего на нижнем конце уширенную часть с открывающимся днищем с концентрично расположенным на нем бункером с патрубком высотой пп, нижний торец которого перекрыт верхними выступами уширенной части, заполнение бункера конструкционным материалом, погружение в грунт под действием внешней нагрузки вертикального пустотелого элемента с одновременным заглублением под действием собственного веса бункера с конструкционным материалом на глубину hп , отрыв от нижнего торца патрубка бункера уширенной части вертикального пустотелого элемента с дальнейшим погружением под действием внешней нагрузки только вертикального пустотелого элемента с одновременным заполнением образуемого зазора между его стенками й грунтом конструкционным материалом, извлечение вертикального пустотелого элемента с заполнением образованной в грунте полости под его днищем конструкционным материалом, перекрытие нижнего торца патрубка бункера с образованием затвора и извлечение бункера (см. описание работы устройства по А.с. СССР №1411376, кл. E02D7/00, 5/46, 1968). Недостатком этого способа является то, что в качестве внешней нагрузки при извлечении вертикального пустотелого элемента здесь может быть использован только вибропогружатель, так как при извлечении его статической или ударной нагрузкой не гарантируется качественное заполнение скважины конструкционным материалом. В основу изобретения положена задача повысить надежность способа изготовления свай. Технический результат изобретения достигается тем, что в известном способе, включающем установку на грунт вертикального пустотелого элемента, имеющего на нижнем конце уширенную часть с открывающимся днищем, с концентрично расположенным на нем бункером с патрубком высотой hп, заполнение бункера конструкционным материалом, погружение в грунт под действием внешней нагрузки вертикального пустотелого элемента с одновременным заглублением под действием собственного веса бункера на глубин у hп - дальнейшее погружение под действием внешней нагрузки только вертикального пустотелого элемента с одновременным заполнением образуемого зазора между его стенками и грунтом конструкционным материалом, извлечение вертикального пустотелого элемента с заполнением образованной в грунте полости под его днищем конструкционным материалом, перекрытие затвора и извлечение бункера, согласно изобретению перед погружением бункер заполняют глинистым раствором и временно закрепляют на вертикальном пустотелом элементе, который вначале совместно с емкостью-кондуктором погружают в грун т, затем емкость-кондуктор отсоединяют от вертикального пустотелого элемента и погружают только последний с заполнением зазора между стенками вертикального пустотелого элемента и грунтом глинистым раствором, а при извлечении вертикального пустотелого элемента производят обратную подачу глинистого раствора в емкостькондуктор для повторного применения с одновременным заполнением освобождающегося пространства конструкционным материалом. На фиг.1 изображено устройство для реализации предлагаемого способа перед погружением; на фиг.2 - устройство, погруженное на проектную отметку; на фи г.3 - то же, во время извлечения вертикального пустотелого элемента и обратной подачи глинистого раствора в емкостькондуктор; на фиг.4 - разрез А - А на фиг.1. Устройство включает вертикальный пустотелый элемент (ВПЭ) 1, имеющий на нижнем конце уширенную часть 2 с открывающимся днищем 3, емкость-кондуктор 4 с опорной частью и патрубком, заполненную глинистым раствором 5, концентрично расположенную на ВПЭ с возможностью перемещения вдоль его неуширенной части и имеющую герметизирующее уплотнение 6, фиксаторы 7 и захватное устройство 8. При этом внутренние размеры и форма сечения патрубка емкости-кондуктора 4 совпадают с наружными размерами и формой сечения уширенной части 2 ВПЭ. В верхней части ВПЭ 1 имеется патрубок 9 для подачи конструкционного материала. Верхний торец ВПЭ 1 перекрыт съемной крышкой 10. Кроме того в верхнем торце емкости-кондуктора 4 имеется патрубок 11 для подачи в нее глинистого раствора, в том числе под избыточным давлением. Способ реализуется следующим образом. С помощью захватного приспособления 8 закрепляют емкость-кондуктор 4 на вертикальном пустотелом элементе 1 и заполняют емкостькондуктор 4 глинистым раствором. Под действием внешней нагрузки (динамической или статической) производят погружение вертикального пустотелого элемента 1 вместе с емкостью-кондуктором 4 до полного погружения в грунт патр убка емкости-кондуктора 4. С помощью захватного приспособления 8 отсоединяют емкость-кондуктор 4 от вертикального пустотелого элемента 1, в результате чего вертикальный пустотелый элемент 1 получает возможность свободно перемещаться вниз относительно емкости-кондуктора 4. Далее погружают в грунт на проектную отметку только вертикальный пустотелый элемент 1 с одновременным заполнением зазора между его стенками и грунтом глинистым раствором 5, поступающим из емкости-кондуктора 4 через патрубок, нижний конец которого герметично закрытый в исходном положении уплотнением 6, открывается после смещения вниз вертикального пустотелого элемента 1 относительно емкостикондуктора 4. Наличие зазора между стенками вертикального пустотелого элемента 1 и грунтом, заполненного глинистым раствором 5, позволяет при минимальных энергетических затратах погрузить вертикальный пустотелый элемент 1 на проектную глубину, так как при этом сопротивление грунта по боковой поверхности будет проявляться только на уширенном участке. Устойчивость вертикального пустотелого элемента в гр унте в процессе его погружения обеспечивается сверху емкостью-кондуктором 4, надежно закрепленной в грунте благодаря погружению патрубка емкости-кондуктора 4 в грунт, а снизу - уширенной частью 2. После погружения на проектную отметку в полость вертикального пустотелого элемента 1 через патрубок 10 подают конструкционный материал (например, литый бетон) и его извлекают из грунта, с одновременной подачей глинистого раствора 5, заполняющего зазоры между стенками вертикального пустотелого элемента 1 и грун том, обратно в емкостькондуктор 4. Эта обратная подача глинистого раствора 5 происходит за счет вытеснения его уширенной частью 2 вертикального пустотелого элемента 1, стенки которой плотно прилегают к грунту. При достижении верхними уступами уширенной части 2 вертикального пустотелого элемента 1 фиксаторов 7 весь глинистый раствор 5 подается в емкость-кондуктор 4, который герметично закрывается снизу уплотнением 6. Дальнейшим перемещением вверх вертикального пустотелого элемента 1 производят извлечение емкости-кондуктора 4 из грунта, передавая на нее выдергивающее усилие от вертикального пустотелого элемента 1 через фиксаторы 7.
