Лапка для виконання зборок
Номер патенту: 23895
Опубліковано: 31.08.1998
Автори: Остапчук Ігор Прохорович, Холодиліна Світлана Михайлівна, Щегловський Борис Васильович
Формула / Реферат

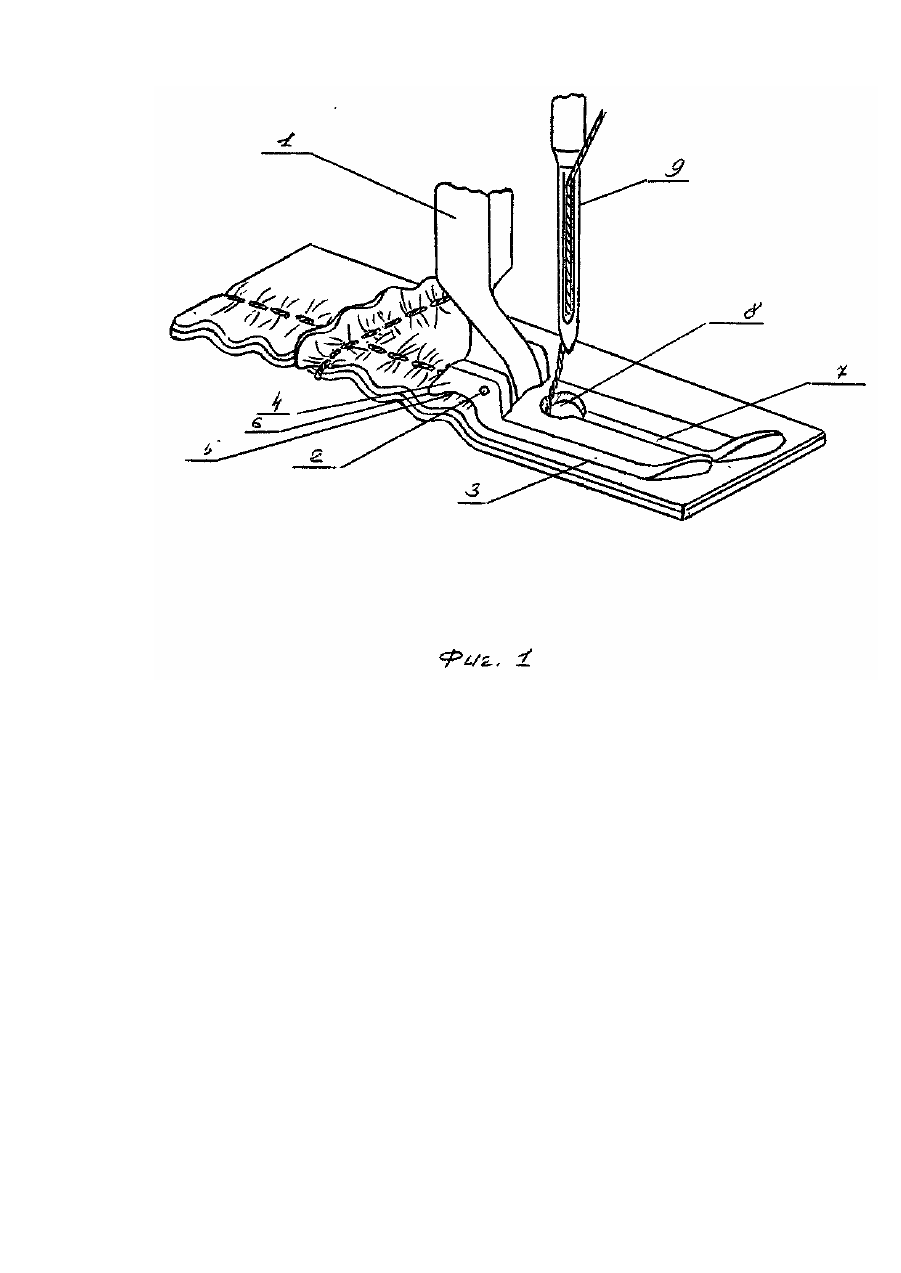

Лапка для выполнения сборок, содержащая державку, соединенную с подошвой, имеющей отверстие дли иглы и пяту, выполненную со срезом, начинающимся за отверстием для иглы, отличающаяся тем, что дополнительно снабжена осью державки, расположенной горизонтально в области пяты над началом среза, при этом срез выполнен серповидным, плавно переходящим к подошве и с притуплённым задним концом, а подошва установлена с возможностью поворота вокруг оси державки.
Текст

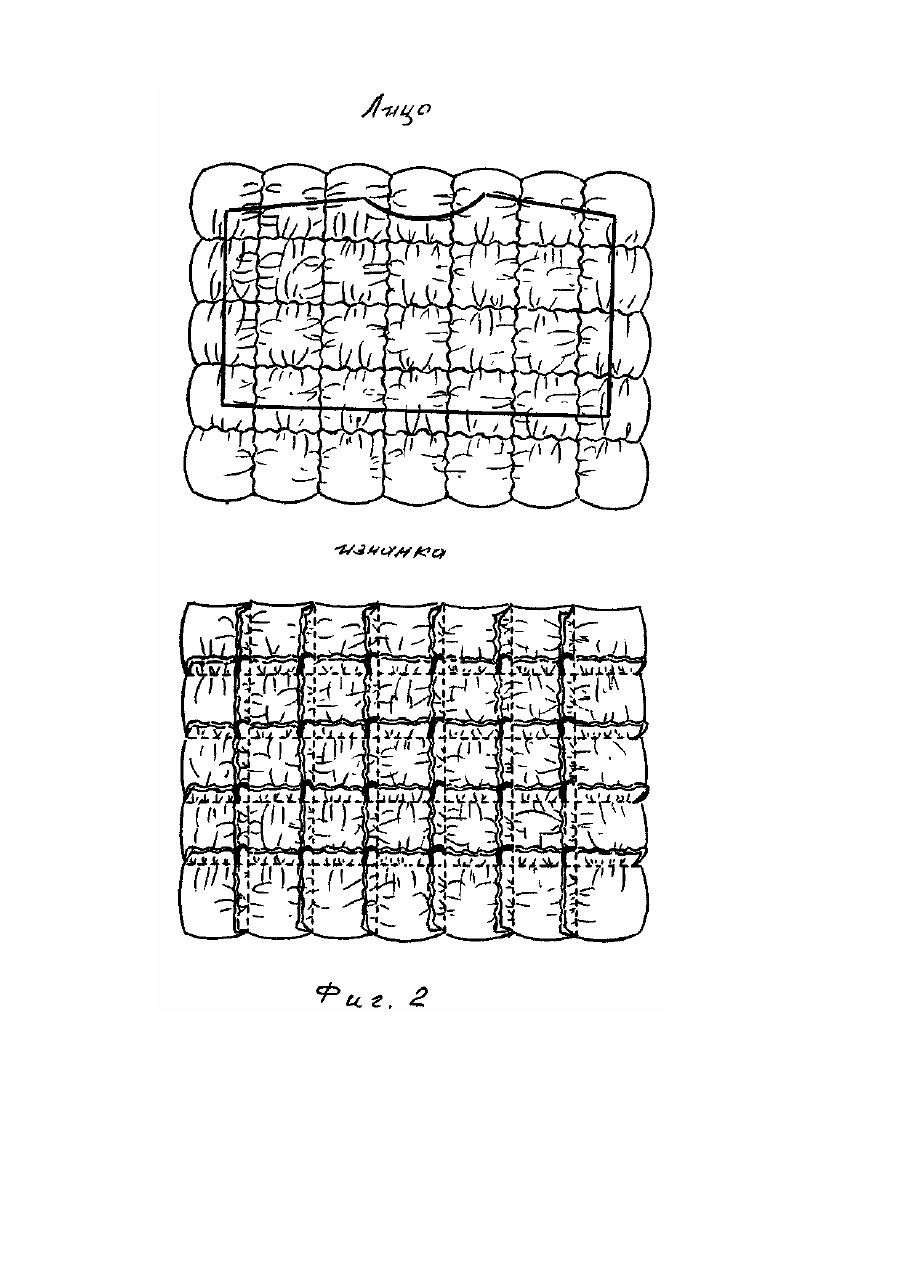

Изобретение относится к швейной промышленности, и может быть использовано при выполнении различных отделочных операций. Известна лапка для выполнения сборок, имеющая державку, соединенную с подошвой, имеющей отверстие для иглы, и пяту, выполненную со срезом, начинающимся за отверстием для иглы. Известная лапка позволяет присборивать ткань в качестве отделки изделия, а также осуществлять одновременное соединение двух слоев ткани с присбариванием нижнего. Однако косой срез пяты подошвы не обеспечивает равномерного присбаривания. Помимо этого жесткое соединение державки с подошвой в известной лапке, обеспечивающее расположение подошвы в горизонтальной плоскости, не позволяет выполнять объемные детали одежды, образованные соединением элементов различной конфигурации и толщины с их одновременным присбариванием, без выполнения ручных операций, так как в местах соединения элементов зачастую возникают значительные утолщения, образованные 6-8 слоями ткани, затрудняющие транспортировку материала. Для того, чтобы материал снова начал продвигаться, необходимо поднять лапку и вручн ую продвинуть материал, минуя утолщение. Таким образом, задачей настоящего изобретения является создание такой лапки для выполнения сборок, в которой новая конфигурация среза пяты и введение нового элемента в конструкцию лапки позволят обеспечить выполнение объемных деталей одежды, образованных соединением элементов различной конфигурации и толщины с их одновременным равномерным присбариванием, благодаря чему расширятся функциональные возможности лапки и, за счет исключения ручных операций, повысится производительность труда. Поставленная задача решается тем, что лапка для выполнения сборок, содержащая державку, соединенную с подошвой, имеющей отверстие для иглы, и пяту, выполненную со срезом, начинающимся за отверстием для иглы, согласно изобретению, дополнительно снабжена осью державки, расположенной горизонтально в области пяты над началом среза, при этом срез выполнен серповидным, плавно переходящим к подошве и с притуплённым задним концом, а подошва установлена с возможностью поворота вокруг оси державки. Введение в конструкцию лапки оси державки, расположенной горизонтально в области пяты над началом среза, и придание подошве возможности поворота вокруг оси, державки обеспечивает свободное прохождение под лапку утолщений соединяемых элементов. Выполнение пяты с серповидным срезом при его известном расположении позволяет в процессе работы притормаживать задним концом серповидного среза выходящий из-под материала и формировать равные сборки в каждом стежке. Плавный переход среза пяты к подошве способствует свободному продвижению соединяемых элементов в зону пяты при прохождении утолщений. Притупление заднего конца среза необходимо, чтобы избежать зацепок материала о задний конец среза при выходе соединяемых элементов из зоны пяты. Совокупность существенных признаков заявляемой лапки позволяет соединять элементы швейного изделия различной конфигурации и толщины с их одновременным присбариванием, что необходимо для придания детали объемности без наполнителя. На фиг.1 представлен общий вид лапки для выполнения сборок; на фиг.2 - объемная деталь с элементами. Лапка для выполнения сборок содержит державку 1, на оси 2 державки расположена подошва 3, имеющая пяту 4, выполненную с серповидным срезом 5, имеющим притуплённый задний конец 6. Подошва имеет прорезь 7 для введения нити и отверстие 8 для иглы 9. Серповидный срез 5 находится за отверстием 8. Лапка работает следующим образом. Элементы детали, подлежащие соединению с одновременным присбариванием, складывают лицом к лицу, подкладывают под подошву 3 лапки. В этот момент лапка находится в поднятом положении. Затем приводят в движение вниз иглу 9 и опускают лапку. Элементы прижаты подошвой 3. Устанавливают необходимый размер стежка. Начинают соединение и присбаривание элементов детали. При этом соединенные в зоне отверстия 8 для элементы продолжают движение из-под подошвы 3 в зону пяты 4, где их продвижение несколько притормаживается притуплённым задним концом 6 пяты. Образующийся при этом излишек ткани формируется серповидным срезом 5 в сборку, которая закрепляется при затягивании стежка. В моменты прохождения утолщений, имеющихся в местах стыка ранее соединенных элементов, происходит качение подошвы 3 с пятой вокруг оси 2 державки 1, обеспечивающее прохождение материала под подошву. Далее процесс при-сваривания идет аналогично вышеописанному. Лапка была апробирована применительно к машине 1022 кл. Выполняли объемную деталь, соединяя с одновременным присбариванием элементы из плащевых тканей типа "болонья" и "лаке" (фиг.2). Предварительно стачивали с одновременным присбариванием элементы с образованием полос, складывая для этого элементы по срезам лицевыми сторонами друг к другу. Затем полученные полосы стачивали с присбариванием по долевым срезам, сложив их лицевыми сторонами друг к другу. Размер стежка устанавливали 2-5 мм. Чем больше длина стежка, тем крупнее получались сборки. При работе заявляемой лапки для выполнения сборок получали равномерное, надежное зафиксированное присбаривание материала. Использование предлагаемого устройства позволяет повысить производительность труда при выполнении объемных деталей одежды без наполнителя, а также расширить ассортимент швейных изделий за счет возможности использования в объемных деталях декоративных элементов различной толщины и фактуры.
ДивитисяДодаткова інформація
Назва патенту англійськоюPresser to make gathers
Автори англійськоюKholodilina Svitlana Mykhailivna, Ostapchuk Ihor Prokhorovych, Schehlovskyi Borys Vasyliovych
Назва патенту російськоюЛапка для выполнения сборок
Автори російськоюХолодилина Светлана Михайловна, Остапчук Игорь Прохорович, Щегловский Борис Васильевич
МПК / Мітки
МПК: D05B 35/00
Мітки: зборок, виконання, лапка
