Інструмент для виконання надрізу на склі

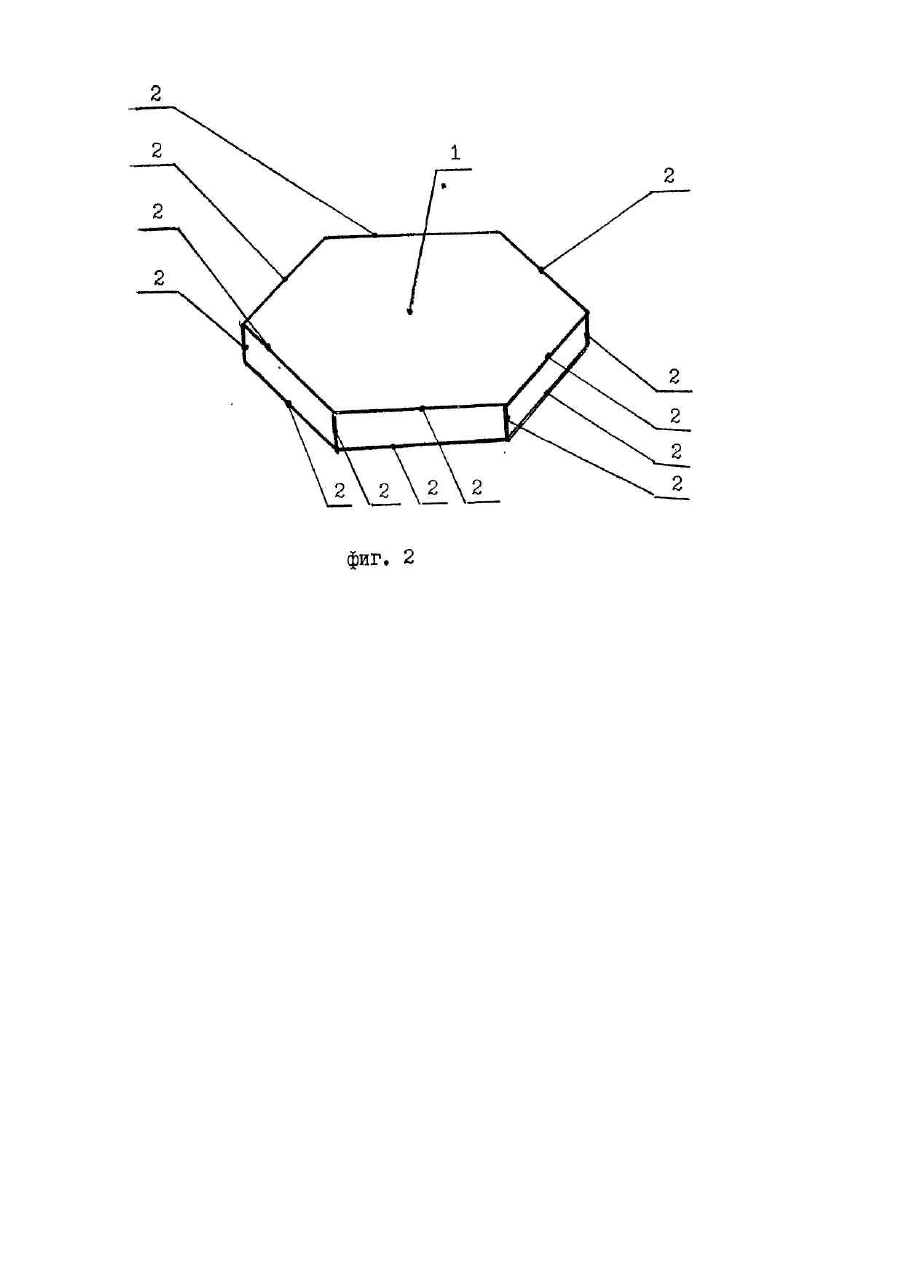

Изобретение относится к стекольной промышленности и может найти применение, в частности, для нанесения надрезов на стекле. В настоящее время наиболее широко используемым инструментом для этих целей являются стеклорезы с режущим элементом, выполненным в форме ролика, у которого образующая боковой поверхности выполнена в виде ломаной под острым углом прямой. Полученная таким образом острая кромка на боковой поверхности служит режущей. Ролик устанавливают в корпусе. Известно, например, режущее или отпиливающее устройство для вскрывания стеклянных сосудов (Патент Великобритании № 2142306, кл. С 03 В 33/ 06,1985), которое содержит корпус с каналом, в котором размещен режущий или отпиливающий инструмент, представляющий собой колесо с режущей кромкой, расположенной под прямым углом к продольной оси корпуса. Недостатком этого устройства является усложненность конструкции в целом, а также ее режущего элемента, в частности, поскольку для выполнения на нем режущей кромки необходима заточка. Наиболее близким заявляемому является инструмент для выполнения надреза на стекле - стеклорез (Авторское свидетельство СССР № 1433919, кл. С 03 В 33/12,1988), в котором режущим элементом является ролик в форме цилиндра, -укрепленный под углом, равным рабочему углу резки, в корпусе стеклореза. Недостатком этого стеклореза является сложность конструкции стеклореза, а также сложность достижения высокой точности выполнения надреза в связи с наличием нескольких деталей в конструкции, что приводит к уменьшению жесткости конструкции. Задача, решаемая изобретением заключается в упрощении конструкции инструмента. Благодаря тому, что инструмент выполнен из одной монолитной детали и не имеет каких-либо соединительных элементов, присутствующих в известных конструкциях, увеличена жесткость инструмента, что позволяет выполнять надрез более точно. Предложен инструмент для выполнения надреза на стекле, который включает корпус и режущий элемент и отличается от известных тем, что корпус инструмента выполнен в форме пластины, образующая боковой поверхности которой представляет собой прямую линию, а по меньшей мере одно ребро служит режущим элементом. Выполнение инструмента в форме пластины позволяет значительно упростить конструкцию по сравнению с известными, так как в одной детали совмещены две функции: корпуса и режущего элемента. Одно или несколько ребер пластины служат режущими элементами инструмента. Количество ребер пластины определяется ее формой, которая может быть различной, например, параллелепипедной, многогранной и т.д. Способность ребра пластины служит в качестве режущей кромки определяется условием: твердость поверхности по крайней мере на одном участке ребра больше твердости стекла. На фиг. 1 и 2 изображены различные формы пластин. Пластина 1 имеет режущие элементы 2, являющиеся ее ребрами. Работают инструментом следующим образом. Пластину ориентируют по отношению к надрезаемому стеклу так, что ее режущее ребро находится под рабочим углом резания к поверхности стекла и выполняют надрез. Предлагаемый инструмент прост и по конструкции, и по изготовлению, и по эксплуатации, а также позволяет выполнять надрез более точно.
