Ваговий дозатор безперервної дії

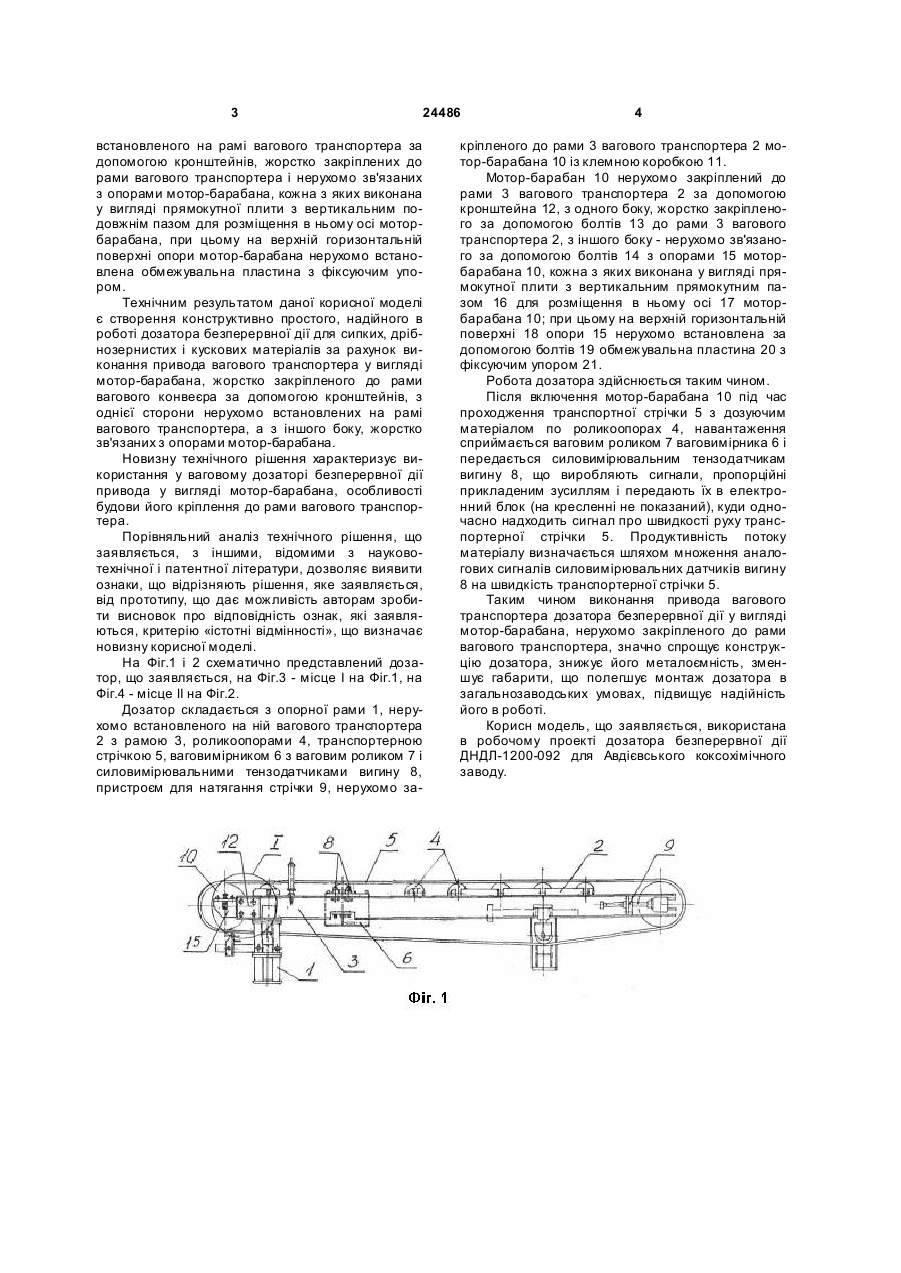

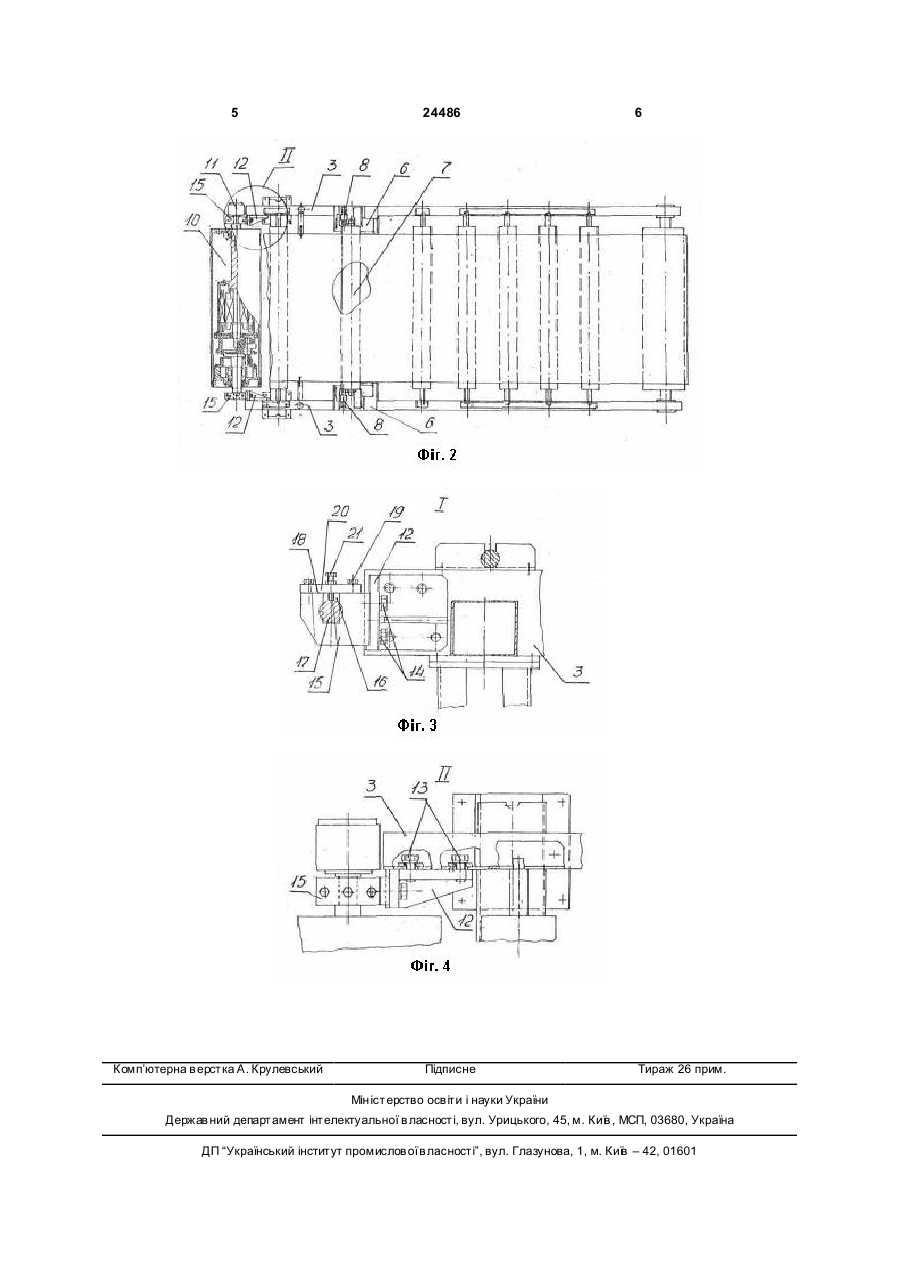

Дозатор безперервної дії, що містить опорну раму, ваговий транспортер із ваговимірником, опорними роликами і транспортерною стрічкою, привід вагового транспортера, пристрій для натягу 3 24486 встановленого на рамі вагового транспортера за допомогою кронштейнів, жорстко закріплених до рами вагового транспортера і нерухомо зв'язаних з опорами мотор-барабана, кожна з яких виконана у вигляді прямокутної плити з вертикальним подовжнім пазом для розміщення в ньому осі моторбарабана, при цьому на верхній горизонтальній поверхні опори мотор-барабана нерухомо встановлена обмежувальна пластина з фіксуючим упором. Технічним результатом даної корисної моделі є створення конструктивно простого, надійного в роботі дозатора безперервної дії для сипких, дрібнозернистих і кускових матеріалів за рахунок виконання привода вагового транспортера у вигляді мотор-барабана, жорстко закріпленого до рами вагового конвеєра за допомогою кронштейнів, з однієї сторони нерухомо встановлених на рамі вагового транспортера, а з іншого боку, жорстко зв'язаних з опорами мотор-барабана. Новизну технічного рішення характеризує використання у ваговому дозаторі безперервної дії привода у вигляді мотор-барабана, особливості будови його кріплення до рами вагового транспортера. Порівняльний аналіз технічного рішення, що заявляється, з іншими, відомими з науковотехнічної і патентної літератури, дозволяє виявити ознаки, що відрізняють рішення, яке заявляється, від прототипу, що дає можливість авторам зробити висновок про відповідність ознак, які заявляються, критерію «істотні відмінності», що визначає новизну корисної моделі. На Фіг.1 і 2 схематично представлений дозатор, що заявляється, на Фіг.3 - місце І на Фіг.1, на Фіг.4 - місце II на Фіг.2. Дозатор складається з опорної рами 1, нерухомо встановленого на ній вагового транспортера 2 з рамою 3, роликоопорами 4, транспортерною стрічкою 5, ваговимірником 6 з ваговим роликом 7 і силовимірювальними тензодатчиками вигину 8, пристроєм для натягання стрічки 9, нерухомо за 4 кріпленого до рами 3 вагового транспортера 2 мотор-барабана 10 із клемною коробкою 11. Мотор-барабан 10 нерухомо закріплений до рами 3 вагового транспортера 2 за допомогою кронштейна 12, з одного боку, жорстко закріпленого за допомогою болтів 13 до рами 3 вагового транспортера 2, з іншого боку - нерухомо зв'язаного за допомогою болтів 14 з опорами 15 моторбарабана 10, кожна з яких виконана у вигляді прямокутної плити з вертикальним прямокутним пазом 16 для розміщення в ньому осі 17 моторбарабана 10; при цьому на верхній горизонтальній поверхні 18 опори 15 нерухомо встановлена за допомогою болтів 19 обмежувальна пластина 20 з фіксуючим упором 21. Робота дозатора здійснюється таким чином. Після включення мотор-барабана 10 під час проходження транспортної стрічки 5 з дозуючим матеріалом по роликоопорах 4, навантаження сприймається ваговим роликом 7 ваговимірника 6 і передається силовимірювальним тензодатчикам вигину 8, що виробляють сигнали, пропорційні прикладеним зусиллям і передають їх в електронний блок (на кресленні не показаний), куди одночасно надходить сигнал про швидкості руху транспортерної стрічки 5. Продуктивність потоку матеріалу визначається шляхом множення аналогових сигналів силовимірювальних датчиків вигину 8 на швидкість транспортерної стрічки 5. Таким чином виконання привода вагового транспортера дозатора безперервної дії у вигляді мотор-барабана, нерухомо закріпленого до рами вагового транспортера, значно спрощує конструкцію дозатора, знижує його металоємність, зменшує габарити, що полегшує монтаж дозатора в загальнозаводських умовах, підвищує надійність його в роботі. Корисн модель, що заявляється, використана в робочому проекті дозатора безперервної дії ДНДЛ-1200-092 для Авдієвського коксохімічного заводу. 5 Комп’ютерна в ерстка А. Крулевський 24486 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
