Пристрій адаптивної компенсації активних шумових завад
Формула / Реферат
Пристрій адаптивної компенсації активних шумових завад, що включає антенну систему, яка містить 2N антенних елементів з взаємно ортогональною поляризацією, два канали, один з яких зв'язаний з антенними елементами вертикальної поляризації, а другий - з елементами горизонтальної поляризації, канали розділені на N підканалів, кожний з яких містить ваговий підсилювач, вхід якого підключений до виходу антенного елементу і до входу корелятора, а вихід - до входу канального суматора, вихід якого сполучений з другим входом корелятора, вихід корелятора через суматор кола кореляційного зворотного зв'язку підключений до входу вагового підсилювача, вхід суматора кола кореляційного зворотного зв'язку з`єднаний з виходом формувача еталонної напруги, а виходи канальних суматорів з'єднані загальним суматором пристрою, який відрізняється тим, що кожний канал забезпечений формувачем діаграми спрямованості підканалів, встановленим між виходами антенних елементів і входами підканалів, а між виходом канального суматора одного з каналів і відповідним входом загального суматора пристрою підключений додатковий ваговий підсилювач, вхід якого підключений до додаткового корелятора, другий вхід якого підключений до виходу пристрою, а вихід - до другого входу додаткового вагового підсилювача.
Текст

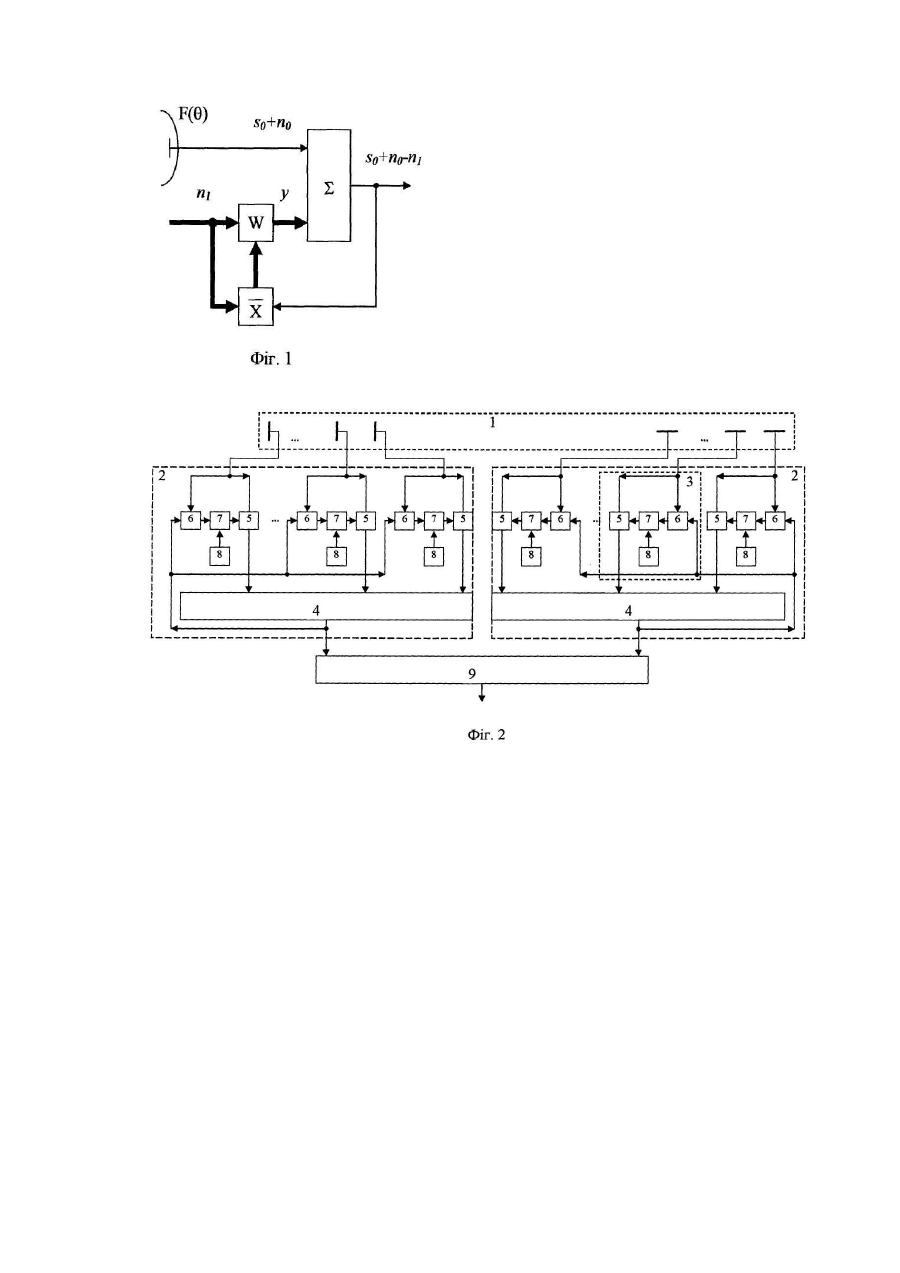

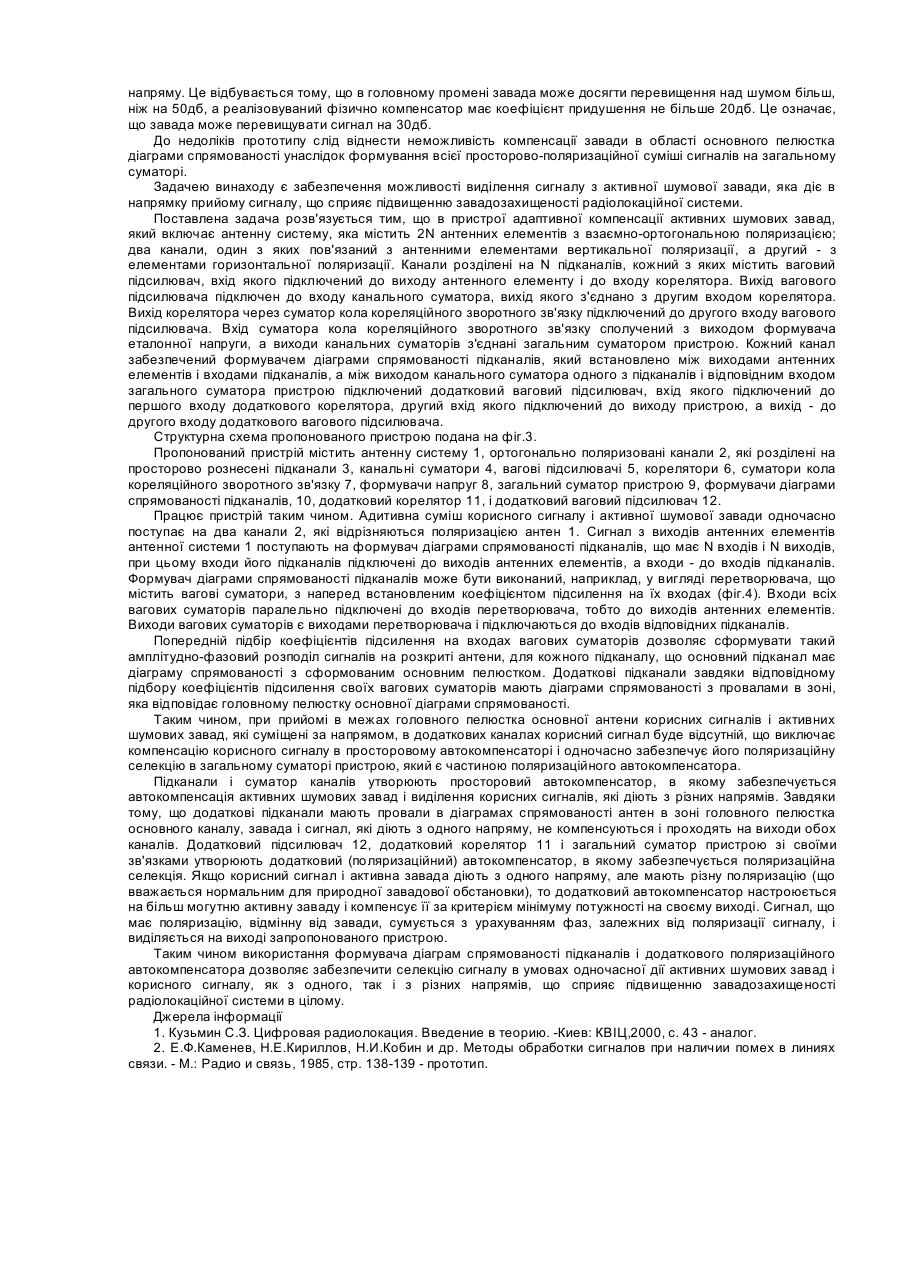

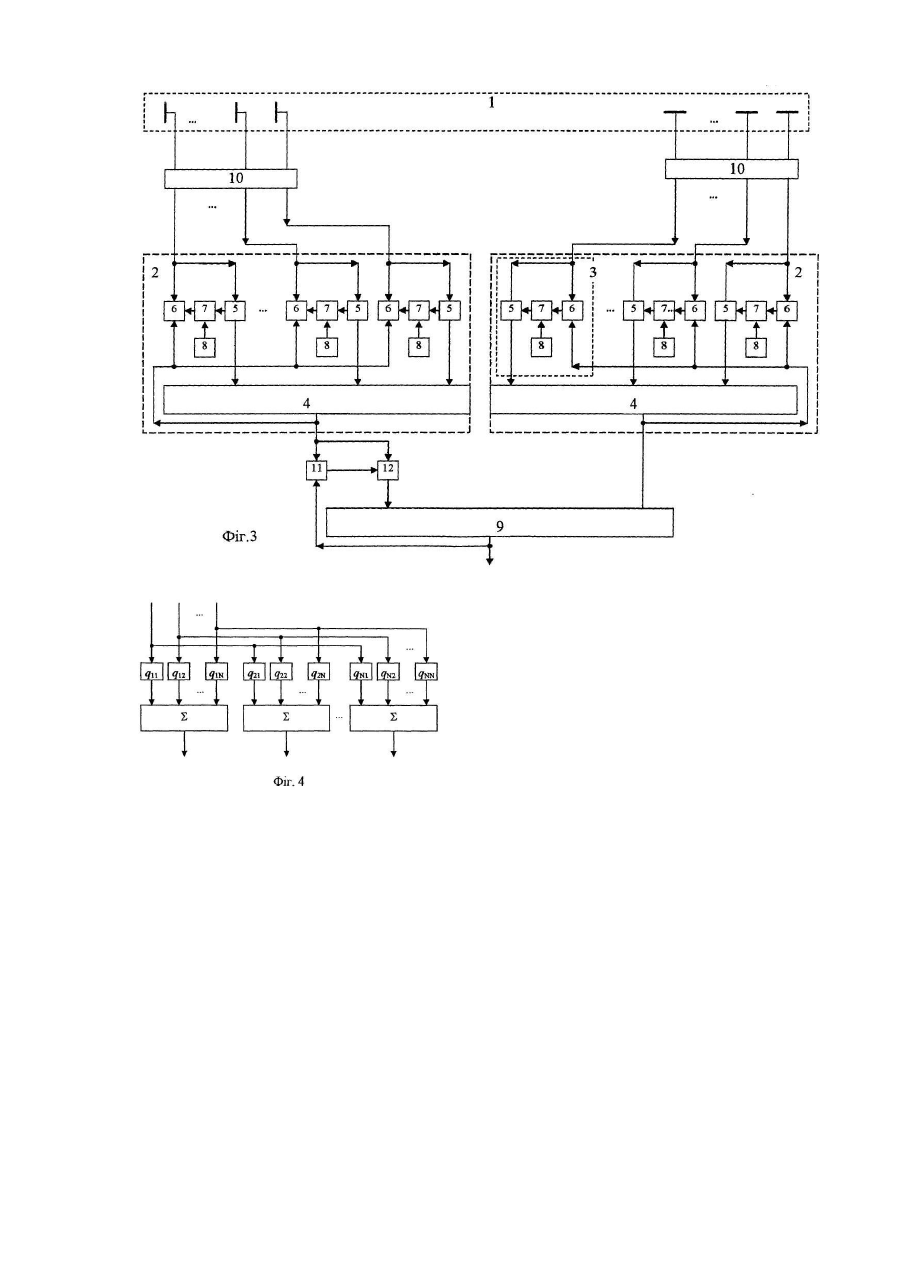

Винахід відноситься до галузі радіолокації, зокрема, до засобів радіоелектронної протидії, а саме, до пристроїв компенсації шумових завад, діючих одночасно в області головного і бічних пелюстків діаграми спрямованості антенної решітки. Відомий пристрій, в якому використовується просторово-часовий спосіб адаптивної компенсації завад, який складається з антенної решітки, яка містить N антенних елементів, які рознесені по простору та підключені до N каналів прийому, блоку вагового зважування, який регулюється, суматора, кореляційного зворотного зв'язку і суматора з вектором напрямів α [1]. У процесі роботи пристрою адитивна суміш сигналу і завад надходить до антенної решітки, де здійснюється її розділення за просторовими ознаками. Потім адитивна суміш сигналу і завад зважується в блоці вагових коефіцієнтів і надходить до суматора. За допомогою кореляційного зворотного зв'язку формується сигнал, який сумується з вектором напрямів діаграми спрямованості антенної решітки і надходить до блоку вагових коефіцієнтів, де здійснюються підстроювання ваг (фіг.1). Недоліками відомого пристрою є неможливість компенсації завад в області головного пелюстка діаграми спрямованості. При цьому під час дії завади, на пристрій в області головного пелюстка діаграми спрямованості, виявлення сигналу стає скрутним, а іноді і неможливим. Найближчим до пропонованого є пристрій, що містить антенну систему, ортогонально поляризовані канали, які розділені, у свою чергу, на підканали і суматор пристрою. При цьому кожний підканал містить ваговий підсилювач, корелятор, суматор кола кореляційного зворотного зв'язку та формувач напруг [2]. Структурна схема прототипу подана на фіг.2. У вказаному пристрої виходи антенної системи 1 з'єднуються з входами відповідних підканалів 3, каналів 2. Вхід підканалу 3 підключений до входу вагового підсилювача 5, який своїм виходом підключений до одного із входів канального суматора 4. Другий вхід підканалу 3 підключений до першого входу корелятора 6, другий вхід якого сполучений з виходом канального суматора 4, а вихід через суматор кола кореляційного зв'язку 7 підключений до другого входу вагового підсилювача 5. На другий вхід суматора кола кореляційного зворотного зв'язку 7 подається сигнал з формувача напруг 8. Виходи канальних суматорів 4, співпадають з виходами каналів 2, які підключені до входів суматора пристрою 9. Вихід загального суматора 9 є виходом пристрою. Другий канал ідентичний і його вихід підключений до другого входу загального суматора пристрою 9. Робота прототипу полягає в наступному. Адитивна суміш корисного сигналу і активної шумової завади одночасно надходить до двох каналів 2, які відрізняються поляризацією антен 1 (антени мають ортогональну поляризацію). Сигнал з виходу антен по каналах 2 поступає на багатоканальний автокомпенсатор, що містить відповідну кількість підканалів 3, в яких здійснюється просторова селекція сигналу і активних шумових завад. Автокомпенсатор є пристроєм з двома входами, на які надходять напруги однієї і тієї ж частоти з . . комплексними амплітудами U0 ( t ) и U1( t ) (наприклад від основної і додаткових антен). На канальному . . . . суматорі 4 утворюється напруга Uå ( t ) = U0 ( t ) - K U1( t ) . Є коло кореляційного зворотного зв'язку з виходу суматора на керований елемент - ваговий підсилювач 5. В це коло включений пристрій оцінки кореляційного . . * моменту Uå U1 - корелятор 6. Останній з точністю до коефіцієнта g використовується як управляючий . . . . . множник K , що подається на ваговий підсилювач 5. З рівнянь для Uå та K = g Uå U1 можна знайти: . K= . . . gU0 U1* . Uå = U0 2 . gU0 U1* . 1 + g U1 1 + g U1 , . 2 U1 . При достатній кореляції Uo та U1, а також коли g ® ¥ відбувається повна компенсація, тобто Uå звертається в нуль. Множення комплексних амплітуд в кореляторі 6 може бути здійснено шляхом перетворення частоти, а усереднювання - за рахунок інтеграції в узькосмуговому фільтрі. За наявності завад, що приходять не більше ніж з М напрямків, причому M
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for adaptive compensation of noise interferences
Назва патенту російськоюУстройство для адаптивной компенсации шумовых помех
МПК / Мітки
МПК: G01S 7/36
Мітки: пристрій, адаптивної, активних, шумових, компенсації, завад
