Спосіб видобування газу із газонасиченої рідини

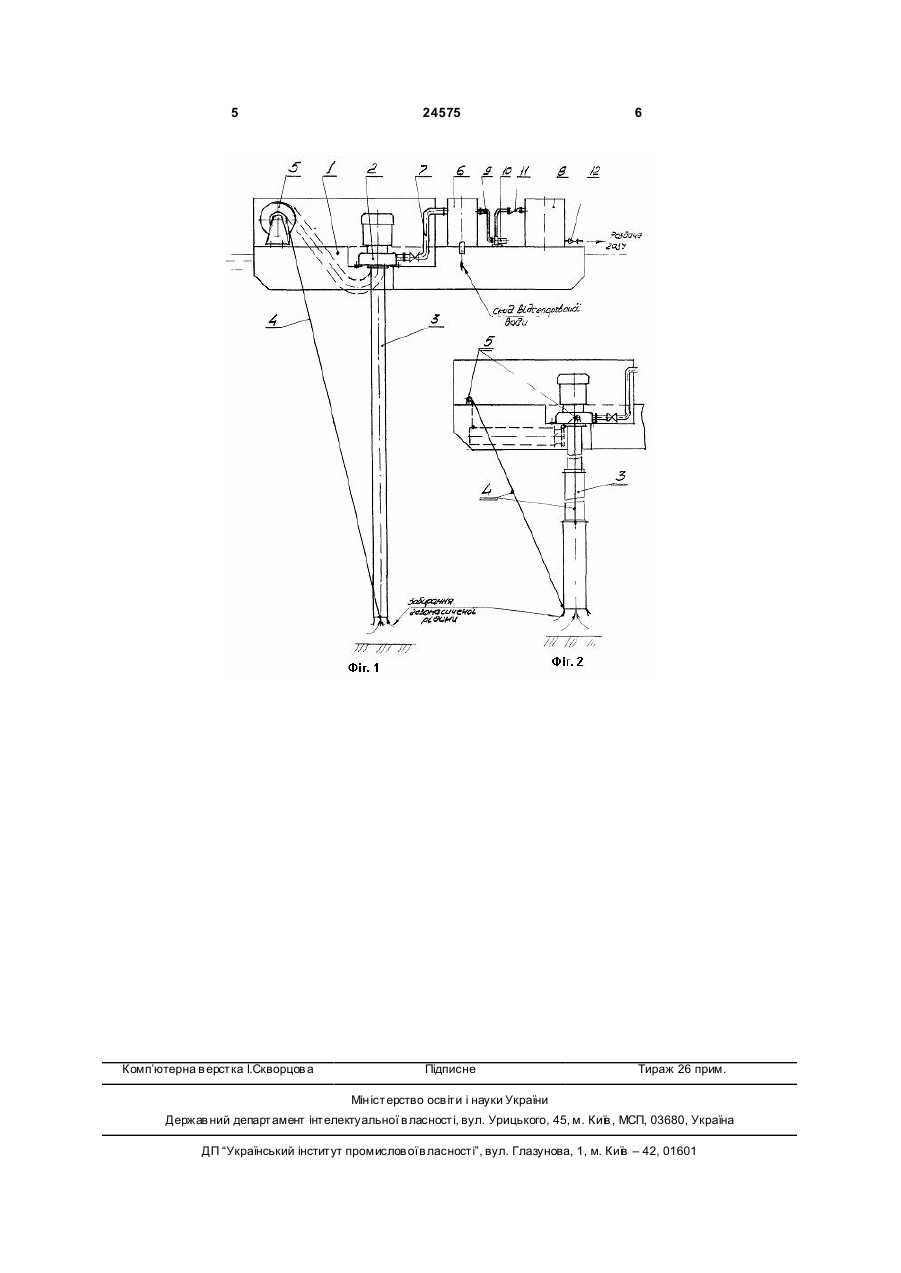

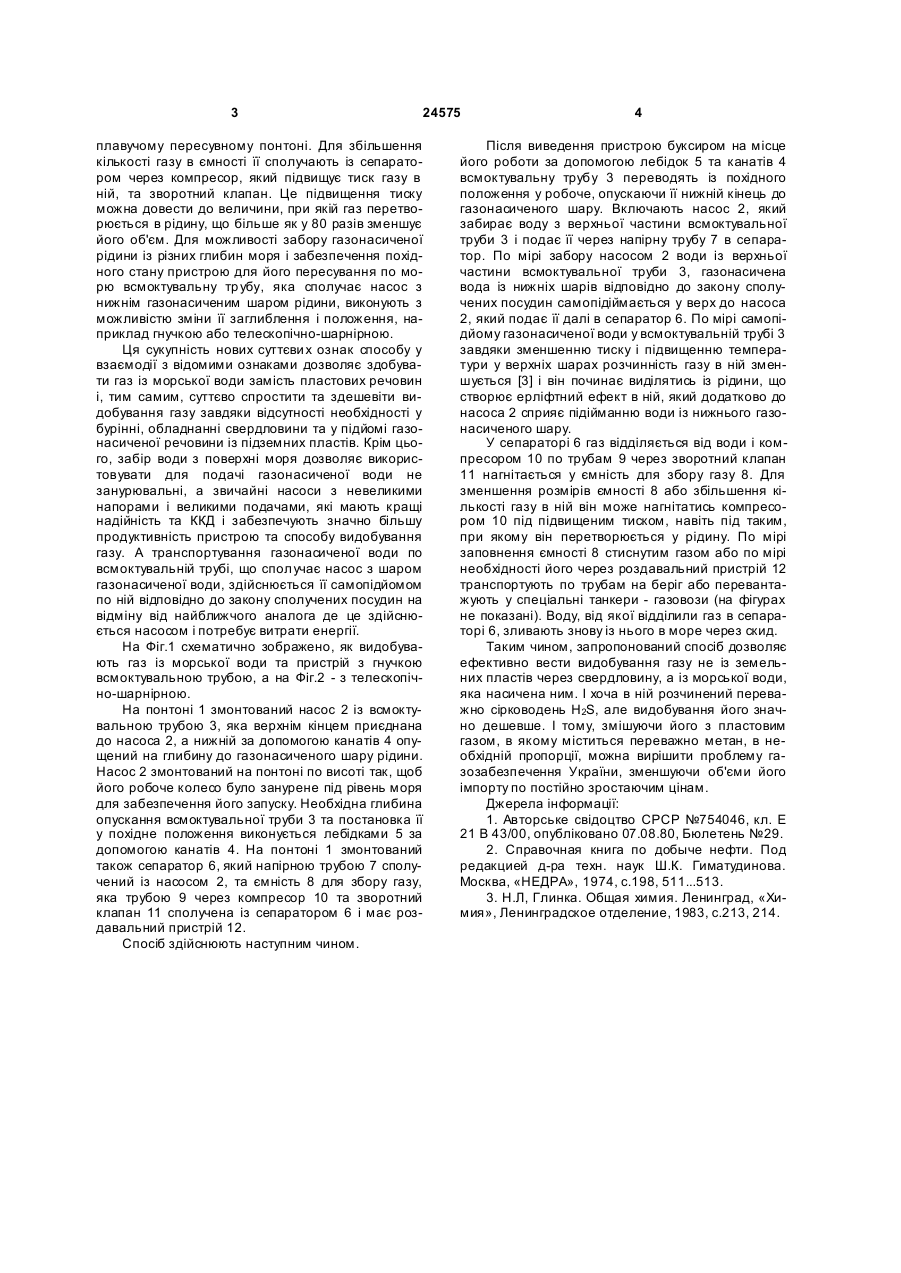

1. Спосіб видобування газу із газонасиченої рідини, що включає її транспортування насосом пристрою із глибини на поверхню і подачу в сепаратор для відділення газу від неї, який відрізняється тим, що транспортування газонасиченої рідини із глибини на поверхню здійснюють шляхом відбору рідини із верхньої частини всмоктувальної труби, яка верхнім кінцем з'єднана з розташованим на поверхні насосом і сполучає його із газонасиченим шаром рідини. 3 24575 плавучому пересувному понтоні. Для збільшення кількості газу в ємності її сполучають із сепаратором через компресор, який підвищує тиск газу в ній, та зворотний клапан. Це підвищення тиску можна довести до величини, при якій газ перетворюється в рідину, що більше як у 80 разів зменшує його об'єм. Для можливості забору газонасиченої рідини із різних глибин моря і забезпечення похідного стану пристрою для його пересування по морю всмоктувальну тр убу, яка сполучає насос з нижнім газонасиченим шаром рідини, виконують з можливістю зміни її заглиблення і положення, наприклад гнучкою або телескопічно-шарнірною. Ця сукупність нових суттєви х ознак способу у взаємодії з відомими ознаками дозволяє здобувати газ із морської води замість пластових речовин і, тим самим, суттєво спростити та здешевіти видобування газу завдяки відсутності необхідності у бурінні, обладнанні свердловини та у підйомі газонасиченої речовини із підземних пластів. Крім цього, забір води з поверхні моря дозволяє використовувати для подачі газонасиченої води не занурювальні, а звичайні насоси з невеликими напорами і великими подачами, які мають кращі надійність та ККД і забезпечують значно більшу продуктивність пристрою та способу видобування газу. А транспортування газонасиченої води по всмоктувальній трубі, що сполучає насос з шаром газонасиченої води, здійснюється її самопідйомом по ній відповідно до закону сполучених посудин на відміну від найближчого аналога де це здійснюється насосом і потребує витрати енергії. На Фіг.1 схематично зображено, як видобувають газ із морської води та пристрій з гнучкою всмоктувальною трубою, а на Фіг.2 - з телескопічно-шарнірною. На понтоні 1 змонтований насос 2 із всмоктувальною трубою 3, яка верхнім кінцем приєднана до насоса 2, а нижній за допомогою канатів 4 опущений на глибину до газонасиченого шару рідини. Насос 2 змонтований на понтоні по висоті так, щоб його робоче колесо було занурене під рівень моря для забезпечення його запуску. Необхідна глибина опускання всмоктувальної труби 3 та постановка її у похідне положення виконується лебідками 5 за допомогою канатів 4. На понтоні 1 змонтований також сепаратор 6, який напірною трубою 7 сполучений із насосом 2, та ємність 8 для збору газу, яка трубою 9 через компресор 10 та зворотний клапан 11 сполучена із сепаратором 6 і має роздавальний пристрій 12. Спосіб здійснюють наступним чином. 4 Після виведення пристрою буксиром на місце його роботи за допомогою лебідок 5 та канатів 4 всмоктувальну трубу 3 переводять із похідного положення у робоче, опускаючи її нижній кінець до газонасиченого шару. Включають насос 2, який забирає воду з верхньої частини всмоктувальної труби 3 і подає її через напірну трубу 7 в сепаратор. По мірі забору насосом 2 води із верхньої частини всмоктувальної труби 3, газонасичена вода із нижніх шарів відповідно до закону сполучених посудин самопідіймається у верх до насоса 2, який подає її далі в сепаратор 6. По мірі самопідйому газонасиченої води у всмоктувальній трубі 3 завдяки зменшенню тиску і підвищенню температури у верхніх шарах розчинність газу в ній зменшується [3] і він починає виділятись із рідини, що створює ерліфтний ефект в ній, який додатково до насоса 2 сприяє підійманню води із нижнього газонасиченого шару. У сепараторі 6 газ відділяється від води і компресором 10 по трубам 9 через зворотний клапан 11 нагнітається у ємність для збору газу 8. Для зменшення розмірів ємності 8 або збільшення кількості газу в ній він може нагнітатись компресором 10 під підвищеним тиском, навіть під таким, при якому він перетворюється у рідину. По мірі заповнення ємності 8 стиснутим газом або по мірі необхідності його через роздавальний пристрій 12 транспортують по трубам на беріг або перевантажують у спеціальні танкери - газовози (на фігурах не показані). Воду, від якої відділили газ в сепараторі 6, зливають знову із нього в море через скид. Таким чином, запропонований спосіб дозволяє ефективно вести видобування газу не із земельних пластів через свердловину, а із морської води, яка насичена ним. І хоча в ній розчинений переважно сірководень H2S, але видобування його значно дешевше. І тому, змішуючи його з пластовим газом, в якому міститься переважно метан, в необхідній пропорції, можна вирішити проблему газозабезпечення України, зменшуючи об'єми його імпорту по постійно зростаючим цінам. Джерела інформації: 1. Авторське свідоцтво СРСР №754046, кл. Е 21 В 43/00, опубліковано 07.08.80, Бюлетень №29. 2. Справочная книга по добыче нефти. Под редакцией д-ра техн. наук Ш.К. Гиматудинова. Москва, «НЕДРА», 1974, с.198, 511...513. 3. Н.Л, Глинка. Общая химия. Ленинград, «Химия», Ленинградское отделение, 1983, с.213, 214. 5 Комп’ютерна в ерстка І.Скворцов а 24575 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
