Підшипник

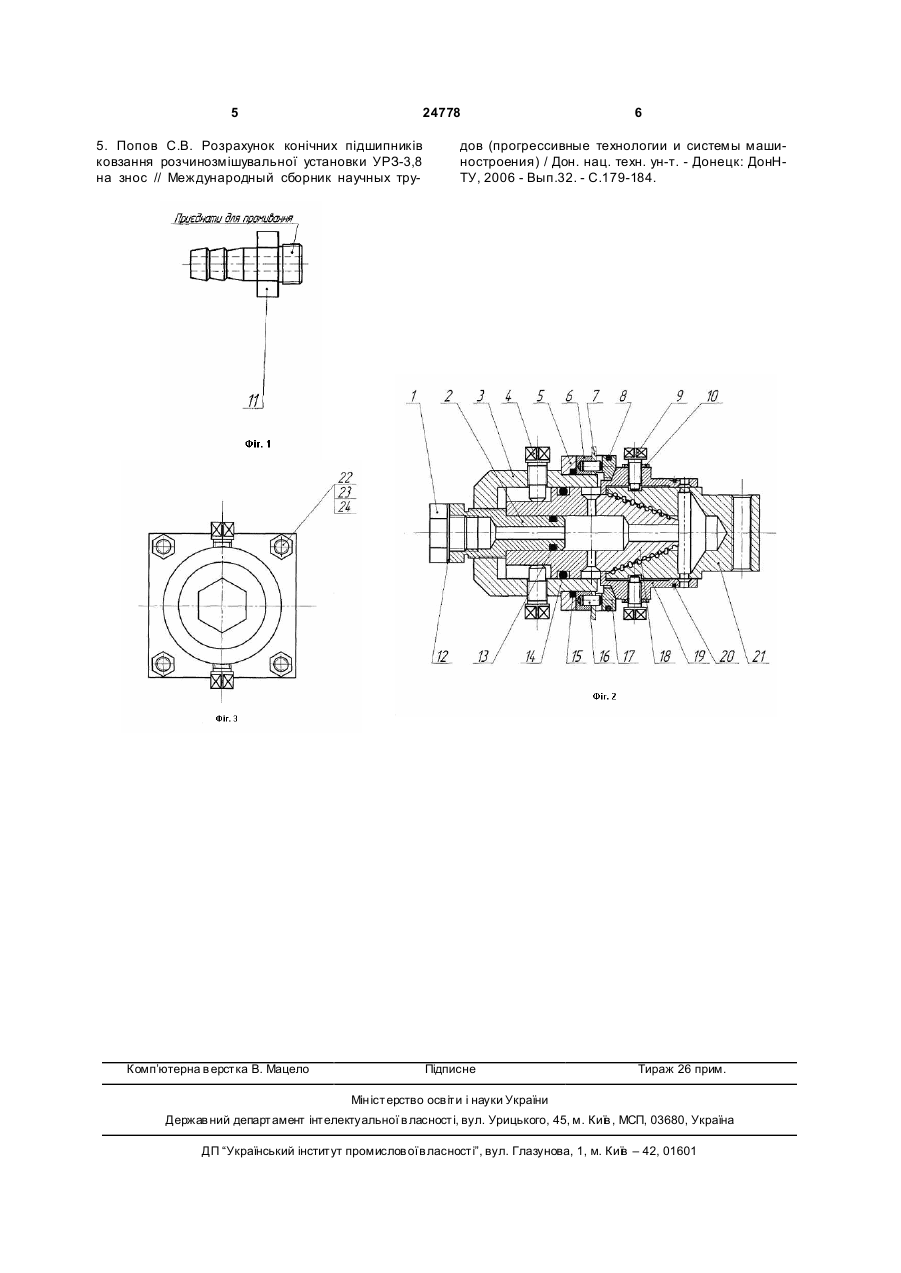

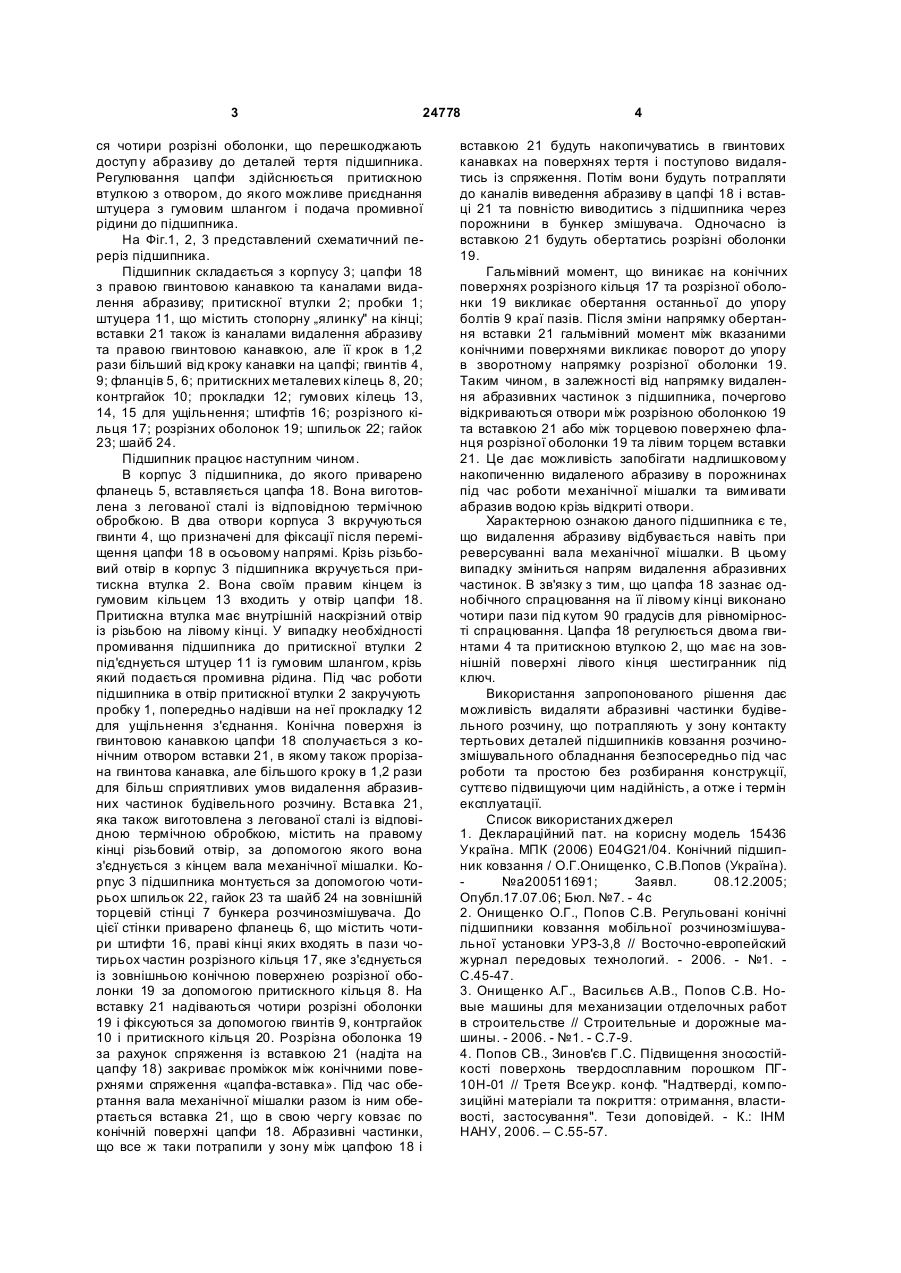

Підшипник, що складається з корпусу, цапфи, вставки, розрізних оболонок, притискної втулки, пробки, штуцера, фланців, притискних та розрізних кілець, який відрізняється тим, що має однозахідні праві гвинтові канавки на цапфі і вставці, рухому та нерухому розрізні оболонки та спеціальні порожнини, що приводить до його самостійного очищення від абразивних частинок будівельного розчину. (19) (21) u200703179 (22) 26.03.2007 (24) 10.07.2007 (46) 10.07.2007, Бюл. № 10, 2007 р. (72) Онищенко Олександр Григорович, Зінов'єв Георгій Сергійович, Попов Станіслав В'ячеславович (73) ПОЛТАВСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА 3 24778 ся чотири розрізні оболонки, що перешкоджають доступ у абразиву до деталей тертя підшипника. Регулювання цапфи здійснюється притискною втулкою з отвором, до якого можливе приєднання штуцера з гумовим шлангом і подача промивної рідини до підшипника. На Фіг.1, 2, 3 представлений схематичний переріз підшипника. Підшипник складається з корпусу 3; цапфи 18 з правою гвинтовою канавкою та каналами видалення абразиву; притискної втулки 2; пробки 1; штуцера 11, що містить стопорну „ялинку" на кінці; вставки 21 також із каналами видалення абразиву та правою гвинтовою канавкою, але її крок в 1,2 рази більший від кроку канавки на цапфі; гвинтів 4, 9; фланців 5, 6; притискних металевих кілець 8, 20; контргайок 10; прокладки 12; гумових кілець 13, 14, 15 для ущільнення; штифтів 16; розрізного кільця 17; розрізних оболонок 19; шпильок 22; гайок 23; шайб 24. Підшипник працює наступним чином. В корпус 3 підшипника, до якого приварено фланець 5, вставляється цапфа 18. Вона виготовлена з легованої сталі із відповідною термічною обробкою. В два отвори корпуса 3 вкручуються гвинти 4, що призначені для фіксації після переміщення цапфи 18 в осьовому напрямі. Крізь різьбовий отвір в корпус 3 підшипника вкручується притискна втулка 2. Вона своїм правим кінцем із гумовим кільцем 13 входить у отвір цапфи 18. Притискна втулка має внутрішній наскрізний отвір із різьбою на лівому кінці. У випадку необхідності промивання підшипника до притискної втулки 2 під'єднується штуцер 11 із гумовим шлангом, крізь який подається промивна рідина. Під час роботи підшипника в отвір притискної втулки 2 закручують пробку 1, попередньо надівши на неї прокладку 12 для ущільнення з'єднання. Конічна поверхня із гвинтовою канавкою цапфи 18 сполучається з конічним отвором вставки 21, в якому також прорізана гвинтова канавка, але більшого кроку в 1,2 рази для більш сприятливих умов видалення абразивних частинок будівельного розчину. Вста вка 21, яка також виготовлена з легованої сталі із відповідною термічною обробкою, містить на правому кінці різьбовий отвір, за допомогою якого вона з'єднується з кінцем вала механічної мішалки. Корпус 3 підшипника монтується за допомогою чотирьох шпильок 22, гайок 23 та шайб 24 на зовнішній торцевій стінці 7 бункера розчинозмішувача. До цієї стінки приварено фланець 6, що містить чотири штифти 16, праві кінці яких входять в пази чотирьох частин розрізного кільця 17, яке з'єднується із зовнішньою конічною поверхнею розрізної оболонки 19 за допомогою притискного кільця 8. На вставку 21 надіваються чотири розрізні оболонки 19 і фіксуються за допомогою гвинтів 9, контргайок 10 і притискного кільця 20. Розрізна оболонка 19 за рахунок спряження із вставкою 21 (надіта на цапфу 18) закриває проміжок між конічними поверхнями спряження «цапфа-вставка». Під час обертання вала механічної мішалки разом із ним обертається вставка 21, що в свою чергу ковзає по конічній поверхні цапфи 18. Абразивні частинки, що все ж таки потрапили у зону між цапфою 18 і 4 вставкою 21 будуть накопичуватись в гвинтових канавках на поверхнях тертя і поступово видалятись із спряження. Потім вони будуть потрапляти до каналів виведення абразиву в цапфі 18 і вставці 21 та повністю виводитись з підшипника через порожнини в бункер змішувача. Одночасно із вставкою 21 будуть обертатись розрізні оболонки 19. Гальмівний момент, що виникає на конічних поверхнях розрізного кільця 17 та розрізної оболонки 19 викликає обертання останньої до упору болтів 9 краї пазів. Після зміни напрямку обертання вставки 21 гальмівний момент між вказаними конічними поверхнями викликає поворот до упору в зворотному напрямку розрізної оболонки 19. Таким чином, в залежності від напрямку видалення абразивних частинок з підшипника, почергово відкриваються отвори між розрізною оболонкою 19 та вставкою 21 або між торцевою поверхнею фланця розрізної оболонки 19 та лівим торцем вставки 21. Це дає можливість запобігати надлишковому накопиченню видаленого абразиву в порожнинах під час роботи механічної мішалки та вимивати абразив водою крізь відкриті отвори. Характерною ознакою даного підшипника є те, що видалення абразиву відбувається навіть при реверсуванні вала механічної мішалки. В цьому випадку зміниться напрям видалення абразивних частинок. В зв'язку з тим, що цапфа 18 зазнає однобічного спрацювання на її лівому кінці виконано чотири пази під кутом 90 градусів для рівномірності спрацювання. Цапфа 18 регулюється двома гвинтами 4 та притискною втулкою 2, що має на зовнішній поверхні лівого кінця шестигранник під ключ. Використання запропонованого рішення дає можливість видаляти абразивні частинки будівельного розчину, що потрапляють у зону контакту тертьових деталей підшипників ковзання розчинозмішувального обладнання безпосередньо під час роботи та простою без розбирання конструкції, суттєво підвищуючи цим надійність, а отже і термін експлуатації. Список використаних джерел 1. Деклараційний пат. на корисну модель 15436 Україна. МПК (2006) E04G21/04. Конічний підшипник ковзання / О.Г.Онищенко, С.В.Попов (Україна). №а200511691; Заявл. 08.12.2005; Опубл.17.07.06; Бюл. №7. - 4с 2. Онищенко О.Г., Попов С.В. Регульовані конічні підшипники ковзання мобільної розчинозмішувальної установки УРЗ-3,8 // Восточно-европейский журнал передовых технологий. - 2006. - №1. С.45-47. 3. Онищенко А.Г., Васильєв А.В., Попов С.В. Новые машины для механизации отделочных работ в строительстве // Строительные и дорожные машины. - 2006. - №1. - С.7-9. 4. Попов СВ., Зинов'єв Г.С. Підвищення зносостійкості поверхонь твердосплавним порошком ПГ10Н-01 // Третя Все укр. конф. "Надтверді, композиційні матеріали та покриття: отримання, властивості, застосування". Тези доповідей. - К.: ІНМ НАНУ, 2006. – С.55-57. 5 24778 5. Попов С.В. Розрахунок конічних підшипників ковзання розчинозмішувальної установки УРЗ-3,8 на знос // Международный сборник научных тру Комп’ютерна в ерстка В. Мацело 6 дов (прогрессивные технологии и системы машиностроения) / Дон. нац. техн. ун-т. - Донецк: ДонНТУ, 2006 - Вып.32. - С.179-184. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
