Спосіб модернізації електромеханічних атс

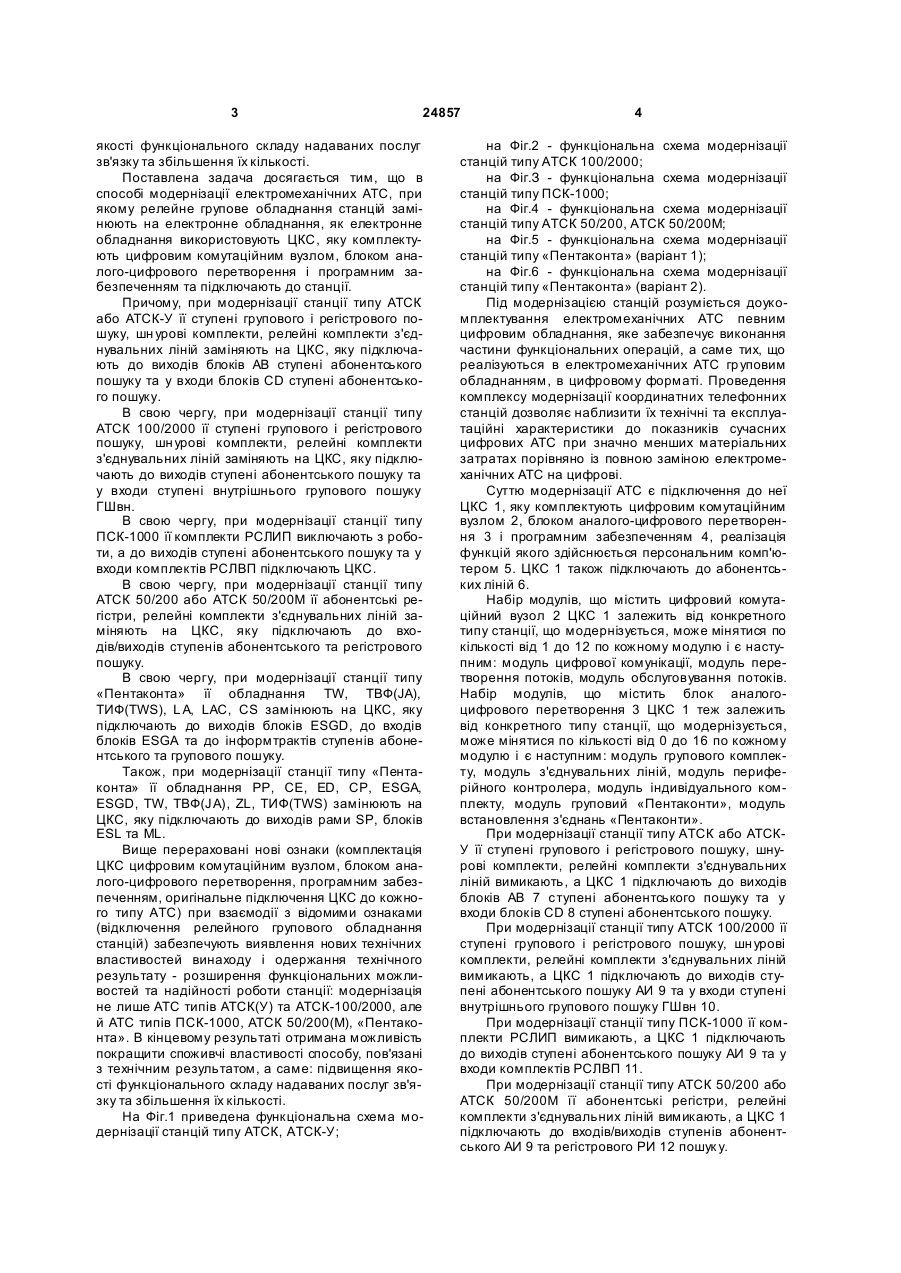

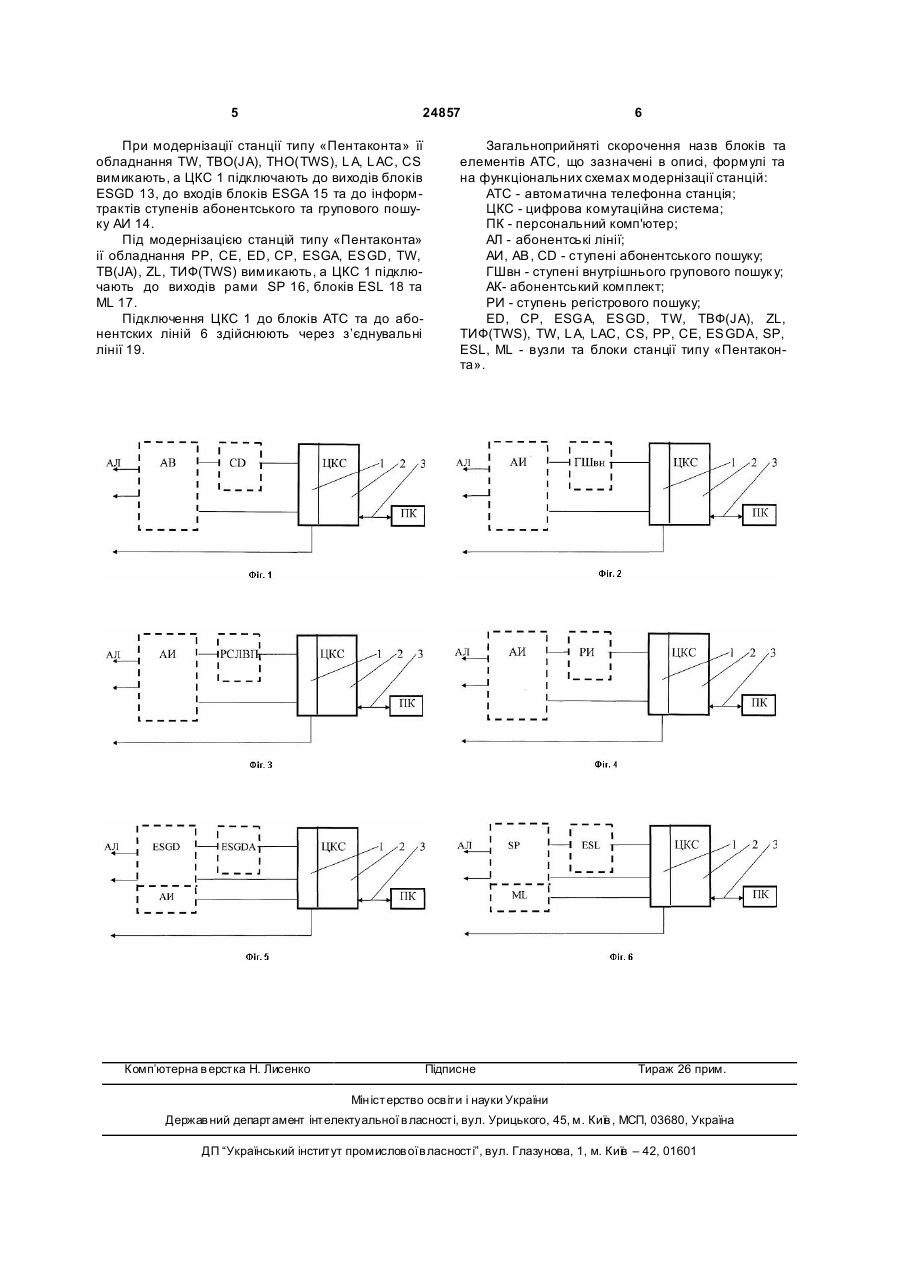

1. Спосіб модернізації електромеханічних АТС, при якому релейне групове обладнання станцій вимикають, а до АТС підключають додаткове електронне обладнання, який відрізняється тим, що як електронне обладнання використовують цифрову комутаційну систему (ЦКС), яку комплектують цифровим комутаційним вузлом, блоком аналого-цифрового перетворення і програмним забезпеченням. 2. Спосіб за п. 1, який відрізняється тим, що при модернізації станції типу АТСК або АТСК-У її ступені групового і регістрового пошуку, шнурові комплекти, релейні комплекти з'єднувальних ліній вимикають, а ЦКС підключають до виходів блоків АВ ступеня абонентського пошуку та у входи блоків CD ступеня абонентського пошуку. 3. Спосіб за п. 1, який відрізняється тим, що при модернізації станції типу АТСК 100/2000 її ступені групового і регістрового пошуку, шн урові комплек U 2 (19) 1 3 24857 якості функціонального складу надаваних послуг зв'язку та збільшення їх кількості. Поставлена задача досягається тим, що в способі модернізації електромеханічних АТС, при якому релейне групове обладнання станцій замінюють на електронне обладнання, як електронне обладнання використовують ЦКС, яку комплектують цифровим комутаційним вузлом, блоком аналого-цифрового перетворення і програмним забезпеченням та підключають до станції. Причому, при модернізації станції типу АТСК або АТСК-У її ступені групового і регістрового пошуку, шн урові комплекти, релейні комплекти з'єднувальних ліній заміняють на ЦКС, яку підключають до виходів блоків АВ ступені абонентського пошуку та у входи блоків CD ступені абонентського пошуку. В свою чергу, при модернізації станції типу АТСК 100/2000 її ступені групового і регістрового пошуку, шн урові комплекти, релейні комплекти з'єднувальних ліній заміняють на ЦКС, яку підключають до виходів ступені абонентського пошуку та у входи ступені внутрішнього групового пошуку ГШвн. В свою чергу, при модернізації станції типу ПСК-1000 її комплекти РСЛИП виключають з роботи, а до виходів ступені абонентського пошуку та у входи комплектів РСЛВП підключають ЦКС. В свою чергу, при модернізації станції типу АТСК 50/200 або АТСК 50/200М її абонентські регістри, релейні комплекти з'єднувальних ліній заміняють на ЦКС, яку підключають до входів/виходів ступенів абонентського та регістрового пошуку. В свою чергу, при модернізації станції типу «Пентаконта» її обладнання TW, TBФ(JA), TИФ(TWS), L A, LAC, CS замінюють на ЦКС, яку підключають до виходів блоків ESGD, до входів блоків ESGA та до інформтрактів ступенів абонентського та групового пошуку. Також, при модернізації станції типу «Пентаконта» її обладнання РР, СЕ, ED, CP, ESGA, ESGD, TW, TBФ(JA), ZL, TИФ(TWS) замінюють на ЦКС, яку підключають до виходів рами SP, блоків ESL та ML. Вище перераховані нові ознаки (комплектація ЦКС цифровим комутаційним вузлом, блоком аналого-цифрового перетворення, програмним забезпеченням, оригінальне підключення ЦКС до кожного типу АТС) при взаємодії з відомими ознаками (відключення релейного групового обладнання станцій) забезпечують виявлення нових технічних властивостей винаходу і одержання технічного результату - розширення функціональних можливостей та надійності роботи станції: модернізація не лише АТС типів АТСК(У) та АТСК-100/2000, але й АТС типів ПСК-1000, АТСК 50/200(М), «Пентаконта». В кінцевому результаті отримана можливість покращити споживчі властивості способу, пов'язані з технічним результатом, а саме: підвищення якості функціонального складу надаваних послуг зв'язку та збільшення їх кількості. На Фіг.1 приведена функціональна схема модернізації станцій типу АТСК, АТСК-У; 4 на Фіг.2 - функціональна схема модернізації станцій типу АТСК 100/2000; на Фіг.З - функціональна схема модернізації станцій типу ПСК-1000; на Фіг.4 - функціональна схема модернізації станцій типу АТСК 50/200, АТСК 50/200М; на Фіг.5 - функціональна схема модернізації станцій типу «Пентаконта» (варіант 1); на Фіг.6 - функціональна схема модернізації станцій типу «Пентаконта» (варіант 2). Під модернізацією станцій розуміється доукомплектування електромеханічних АТС певним цифровим обладнання, яке забезпечує виконання частини функціональних операцій, а саме тих, що реалізуються в електромеханічних АТС гр уповим обладнанням, в цифровому форматі. Проведення комплексу модернізації координатних телефонних станцій дозволяє наблизити їх технічні та експлуатаційні характеристики до показників сучасних цифрових АТС при значно менших матеріальних затратах порівняно із повною заміною електромеханічних АТС на цифрові. Суттю модернізації АТС є підключення до неї ЦКС 1, яку комплектують цифровим комутаційним вузлом 2, блоком аналого-цифрового перетворення 3 і програмним забезпеченням 4, реалізація функцій якого здійснюється персональним комп'ютером 5. ЦКС 1 також підключають до абонентських ліній 6. Набір модулів, що містить цифровий комутаційний вузол 2 ЦКС 1 залежить від конкретного типу станції, що модернізується, може мінятися по кількості від 1 до 12 по кожному модулю і є наступним: модуль цифрової комунікації, модуль перетворення потоків, модуль обслуговування потоків. Набір модулів, що містить блок аналогоцифрового перетворення 3 ЦКС 1 теж залежить від конкретного типу станції, що модернізується, може мінятися по кількості від 0 до 16 по кожному модулю і є наступним: модуль групового комплекту, модуль з'єднувальних ліній, модуль периферійного контролера, модуль індивідуального комплекту, модуль груповий «Пентаконти», модуль встановлення з'єднань «Пентаконти». При модернізації станції типу АТСК або АТСКУ її ступені групового і регістрового пошуку, шнурові комплекти, релейні комплекти з'єднувальних ліній вимикають, а ЦКС 1 підключають до виходів блоків АВ 7 ступені абонентського пошуку та у входи блоків CD 8 ступені абонентського пошуку. При модернізації станції типу АТСК 100/2000 її ступені групового і регістрового пошуку, шн урові комплекти, релейні комплекти з'єднувальних ліній вимикають, а ЦКС 1 підключають до виходів ступені абонентського пошуку АИ 9 та у входи ступені внутрішнього групового пошуку ГШвн 10. При модернізації станції типу ПСК-1000 її комплекти РСЛИП вимикають, а ЦКС 1 підключають до виходів ступені абонентського пошуку АИ 9 та у входи комплектів РСЛВП 11. При модернізації станції типу АТСК 50/200 або АТСК 50/200М її абонентські регістри, релейні комплекти з'єднувальних ліній вимикають, а ЦКС 1 підключають до входів/виходів ступенів абонентського АИ 9 та регістрового РИ 12 пошук у. 5 24857 При модернізації станції типу «Пентаконта» її обладнання TW, TBO(JA), THO(TWS), L A, L AC, CS вимикають, а ЦКС 1 підключають до виходів блоків ESGD 13, до входів блоків ESGA 15 та до інформтрактів ступенів абонентського та групового пошуку АИ 14. Під модернізацією станцій типу «Пентаконта» ії обладнання РР, СЕ, ED, CP, ESGA, ESGD, TW, TB(JA), ZL, TИФ(TWS) вимикають, а ЦКС 1 підключають до виходів рами SP 16, блоків ESL 18 та МL 17. Підключення ЦКС 1 до блоків АТС та до абонентских ліній 6 здійснюють через з’єднувальні лінії 19. Комп’ютерна в ерстка Н. Лисенко 6 Загальноприйняті скорочення назв блоків та елементів АТС, що зазначені в описі, формулі та на функціональних схемах модернізації станцій: АТС - автоматична телефонна станція; ЦКС - цифрова комутаційна система; ПК - персональний комп'ютер; АЛ - абонентські лінії; АИ, АВ, CD - ступені абонентського пошуку; ГШвн - ступені внутрішнього групового пошук у; АК- абонентський комплект; РИ - ступень регістрового пошуку; ED, СР, ESGA, ESGD, TW, TBФ(JA), ZL, TИФ(TWS), TW, L A, LAC, CS, PP, CE, ESGDA, SP, ESL, ML - вузли та блоки станції типу «Пентаконта». Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
