Пристрій для транспортування пустотілих виробів

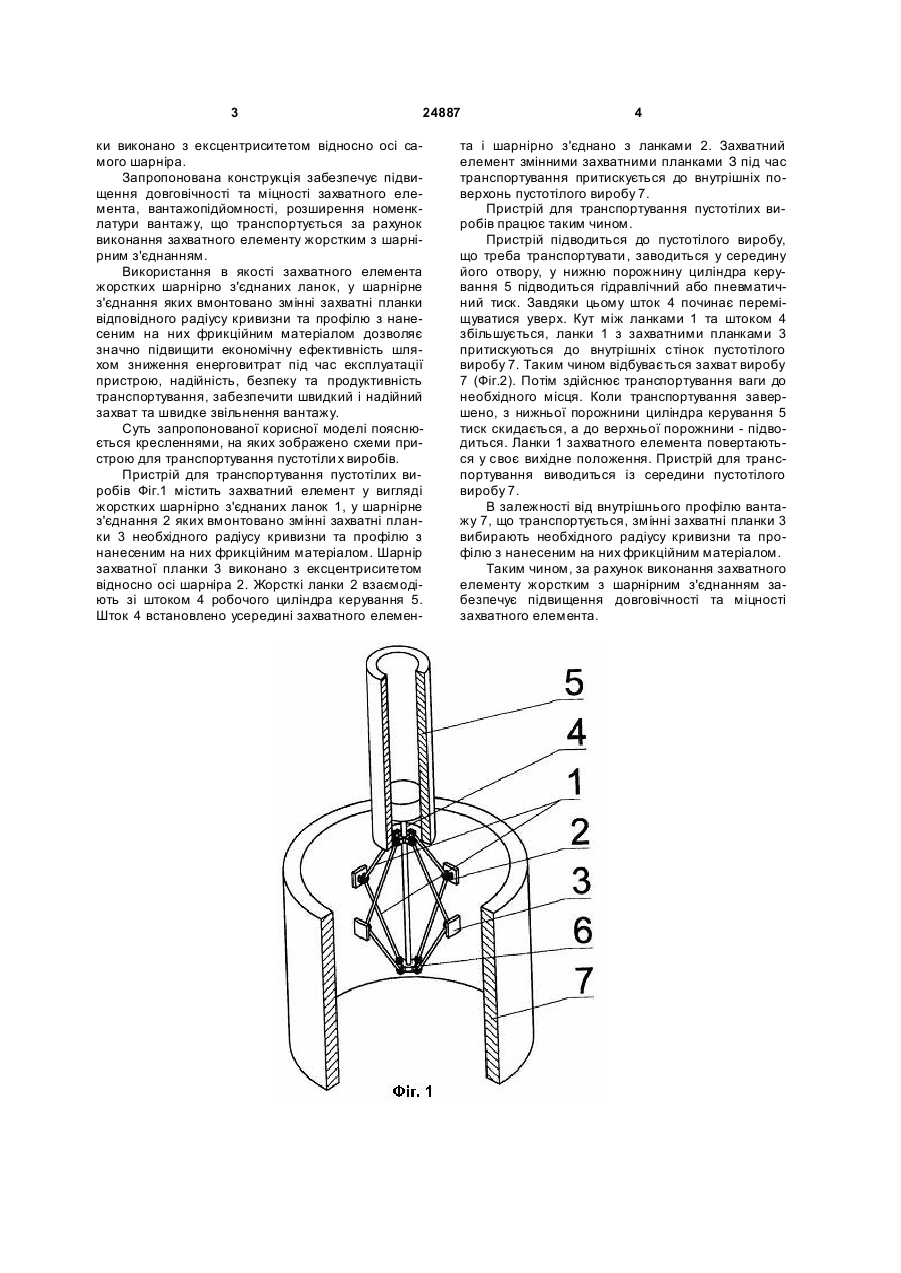

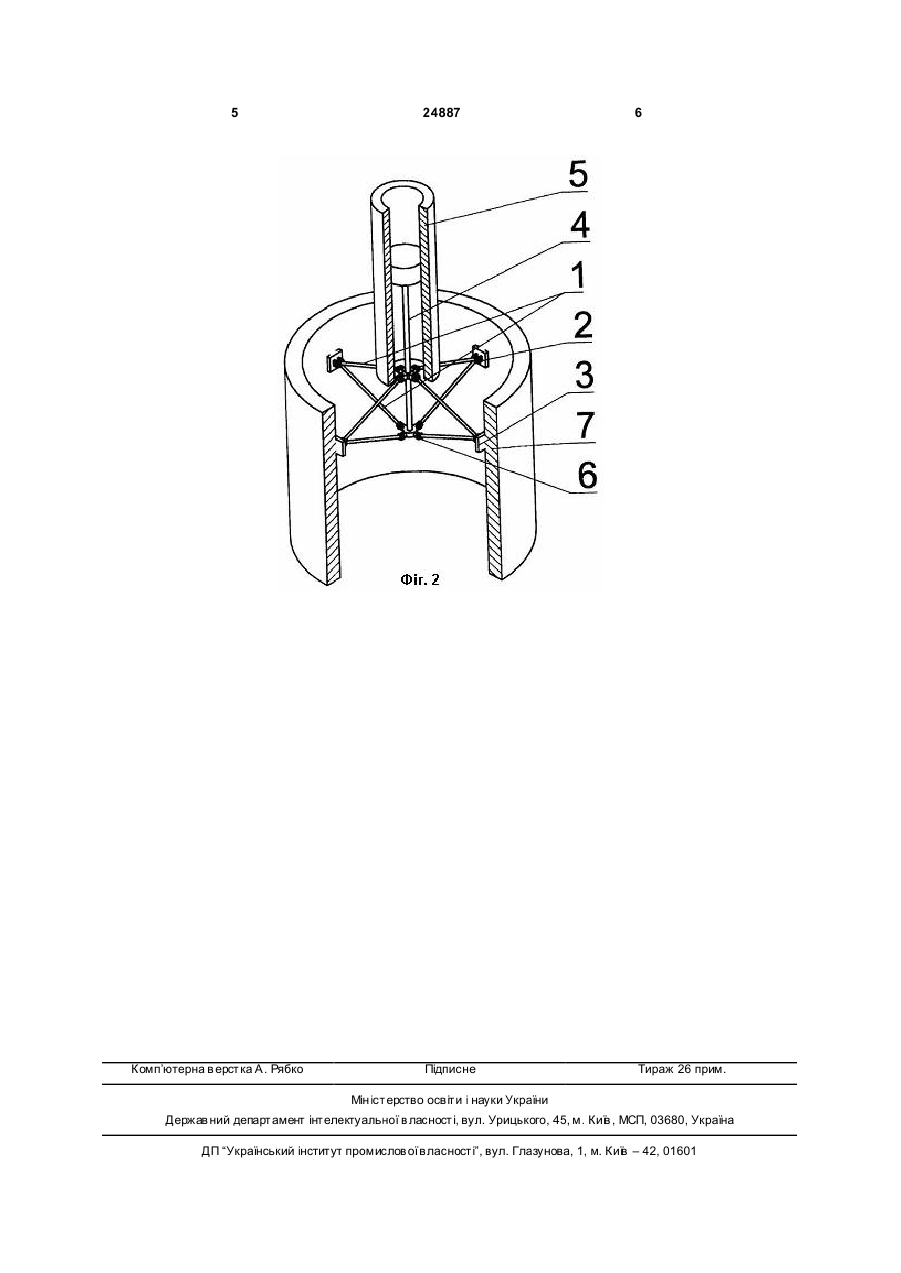

Пристрій для транспортування пустотілих виробів, що містить захватний елемент, поршневий циліндр, шток, який відрізняється тим, що захватний елемент виконано у вигляді жорстких шарнірно з'єднаних ланок, у шарнірне з'єднання яких вмонтовано змінні захватні планки необхідного радіуса кривизни та профілю з нанесеним на них фрикційним матеріалом, а шарнір захватної планки виконано з ексцентриситетом відносно осі самого шарніра. (19) (21) u200608380 (22) 26.07.2006 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Роганов Лев Леонідович, Бігунов Олександр Олександрович, Роганов Максим Львович, Корчак Олена Сергіївна (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 24887 ки виконано з ексцентриситетом відносно осі самого шарніра. Запропонована конструкція забезпечує підвищення довговічності та міцності захватного елемента, вантажопідйомності, розширення номенклатури вантажу, що транспортується за рахунок виконання захватного елементу жорстким з шарнірним з'єднанням. Використання в якості захватного елемента жорстких шарнірно з'єднаних ланок, у шарнірне з'єднання яких вмонтовано змінні захватні планки відповідного радіусу кривизни та профілю з нанесеним на них фрикційним матеріалом дозволяє значно підвищити економічну ефективність шляхом зниження енерговитрат під час експлуатації пристрою, надійність, безпеку та продуктивність транспортування, забезпечити швидкий і надійний захват та швидке звільнення вантажу. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено схеми пристрою для транспортування пустотіли х виробів. Пристрій для транспортування пустотілих виробів Фіг.1 містить захватний елемент у вигляді жорстких шарнірно з'єднаних ланок 1, у шарнірне з'єднання 2 яких вмонтовано змінні захватні планки 3 необхідного радіусу кривизни та профілю з нанесеним на них фрикційним матеріалом. Шарнір захватної планки 3 виконано з ексцентриситетом відносно осі шарніра 2. Жорсткі ланки 2 взаємодіють зі штоком 4 робочого циліндра керування 5. Шток 4 встановлено усередині захватного елемен 4 та і шарнірно з'єднано з ланками 2. Захватний елемент змінними захватними планками З під час транспортування притискується до внутрішніх поверхонь пустотілого виробу 7. Пристрій для транспортування пустотілих виробів працює таким чином. Пристрій підводиться до пустотілого виробу, що треба транспортувати , заводиться у середину його отвору, у нижню порожнину циліндра керування 5 підводиться гідравлічний або пневматичний тиск. Завдяки цьому шток 4 починає переміщуватися уверх. Кут між ланками 1 та штоком 4 збільшується, ланки 1 з захватними планками 3 притискуються до внутрішніх стінок пустотілого виробу 7. Таким чином відбувається захват виробу 7 (Фіг.2). Потім здійснює транспортування ваги до необхідного місця. Коли транспортування завершено, з нижньої порожнини циліндра керування 5 тиск скидається, а до верхньої порожнини - підводиться. Ланки 1 захватного елемента повертаються у своє вихідне положення. Пристрій для транспортування виводиться із середини пустотілого виробу 7. В залежності від внутрішнього профілю вантажу 7, що транспортується, змінні захватні планки 3 вибирають необхідного радіусу кривизни та профілю з нанесеним на них фрикційним матеріалом. Таким чином, за рахунок виконання захватного елементу жорстким з шарнірним з'єднанням забезпечує підвищення довговічності та міцності захватного елемента. 5 Комп’ютерна в ерстка А. Рябко 24887 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
