Цокольна газорозрядна освітлювальна лампа

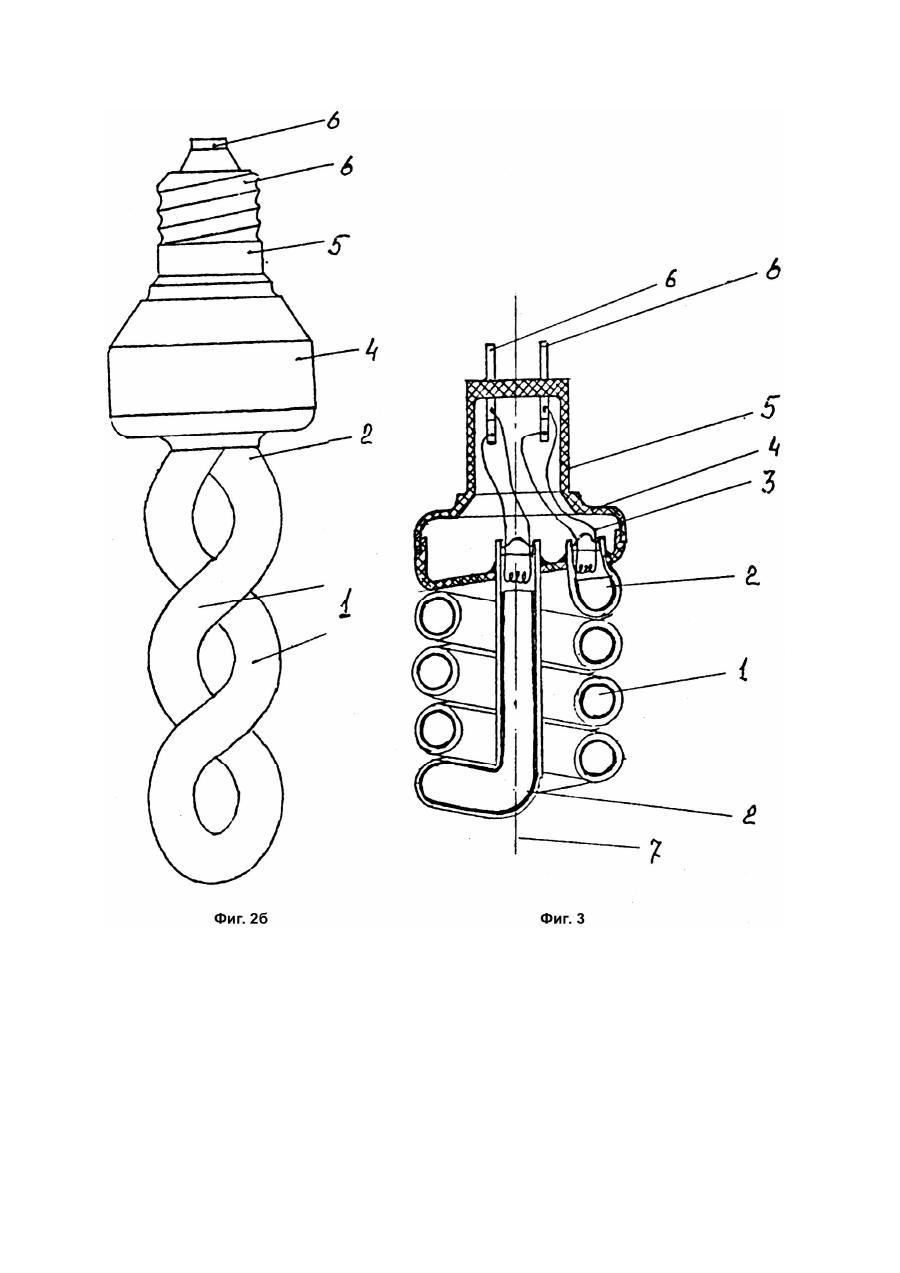

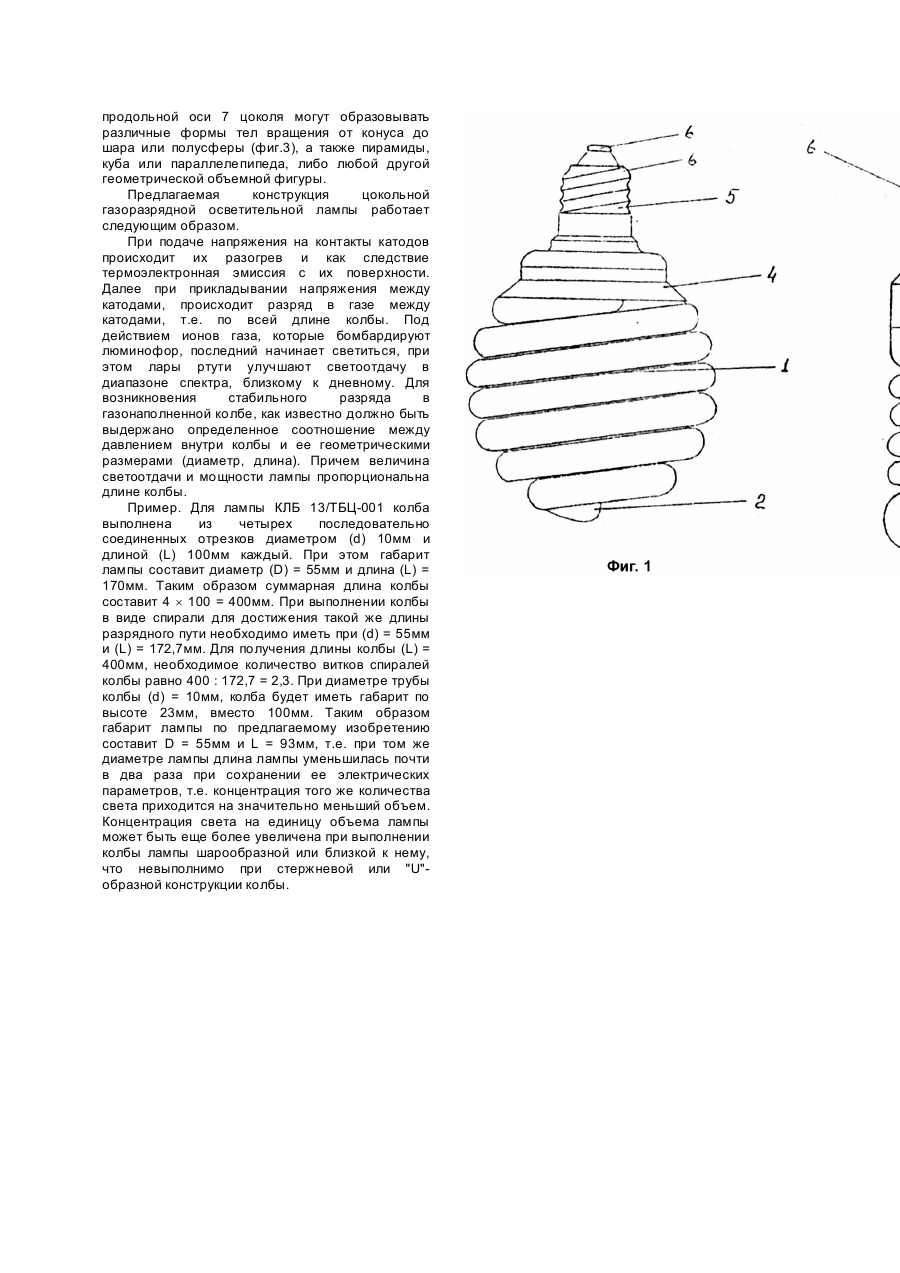

Изобретение относится к светотехнике, в частности к светотехническим приборам, а именно к цокольным газоразрядным лампам и может найти широкое применение в быту и промышленности для освещения мест обитания и работы человека. Известна лампа накаливания (Авт. св. СССР №989618, кл. H01K1/16), содержащая колбу из кварцевого стекла с расположенным внутри нее спиральным телом накала, соединенным с двумя токовводами и установленными на поддержках, а также цоколь на котором жестко укреплена колба и контакты для токоподвода, которые соединены с токовводами колбы. Описанная лампа накаливания имеет широкое применение в быту и промышленности. Работает в красно-желтом спектре излучения светового потока, который сильно отличается от естественного спектра дневного света. Поэтому последние два-три десятилетия нашли широкое применение люминесцентные газоразрядные осветительные лампы, спектр излучения которых близок к дневному свету. Известна газоразрядная осветительная лампа (Авт. св. СССР №847399, кл. H01J61/90), содержащая трубчатую колбу с расположенными на ее противоположных концах электродами и установленный с наружной стороны колбы вдоль всей ее длины токоподвод к одному из электродов. Известная газоразрядная осветительная лампа частично решила вопрос спектральной составляющей светового потока, однако потребовала значительных конструктивных изменений в арматуре для токоподвода и крепления ламп. Кроме того данные лампы имеют значительные размеры и длину, что приводит к образованию рассеянного света, который как отмечают в последнее время медицинские исследования приводит к психологическим нарушениям у человека, поскольку для психики человека более привычен точечный источник света, который вырисовывает более четкие контуры объемных тел, окружающих человека как в быту так и в промышленных условиях. Особенно это имеет значение при взаимодействии человека с окружающими предметами, поскольку реакция человека и его соответствующие движения рассчитаны на его объемно пространственное восприятие. Наиболее близким техническим решением, взятым за прототип, является цокольная газоразрядная осветительная лампа (Лампа люминесцентная КЛБ 13/ТБЦ-001. Паспорт ЦГУИ. 468151.001 ПС), содержащая "U"-образно изогнутую трубчатую колбу со светоизлучающим телом и расположенными на ее противоположных концах электродами, а также цоколь на котором укреплена колба и контакты для токоподвода. При этом для увеличения световой отдачи увеличивают количество "U"-образно изогнутых трубчатых колб, полости которых соединяют между собой последовательно, т.е. увеличивают длину разрядного канала при сохранении тех же габаритов лампы. Такое конструктивное выполнение газоразрядной лампы позволило использовать широко распространенные осветительные арматуры для осветительных ламп накаливания. Кроме того рабочая температура люминесцентных газоразрядных осветительных ламп значительно ниже рабочей температуры осветительных ламп накаливания, что позволяет увеличить срок службы осветительной арматуры. Однако такое выполнение люминесцентной газоразрядной лампы не решает вопрос снижения габаритов при увеличении световой отдачи, т.е. создание точечного источника дневного света, так как габариты такой лампы также велики, поскольку длина разрядного канала равна двойной высоте изогнутой трубчатой колбы. В основу заявляемого изобретения поставлена задача создание газоразрядной осветительной лампы, которая позволяла бы использовать существующую осветительную арматуру для ламп накаливания и при минимальных габаритах обеспечивала бы наибольшую световую отдачу со спектром наиболее приближенным к спектру дневного света, т.е. отвечала бы требованиям точечного источника дневного света. Поставленная задача решается, заявляемой в качестве изобретения, цокольной газоразрядной, осветительной лампой, содержащей трубчатую изогнутую колбу со светоизлучающим телом и расположенными на ее противоположных концах электродами, а также цоколь на котором укреплена колба и контакты для токоподвода, при этом отличием заявляемого изобретения, позволяющим решить поставленную задачу является то, что трубчатая колба изогнута в спираль или многозаходный винтили многожильный скрученный жгут, причем витки спирали могут быть расположены в плоскости перпендикулярной продольной оси цоколя, либо выполнены в виде чередующихся вдоль продольной оси цоколя витков колбы, а один из противоположных концов трубчатой колбы проходит через внутреннюю полость спирали. Кроме того витки трубчатой колбы могут быть выполнены в плане прямоугольной, или квадратной, или треугольной, или многоугольной, или круглой формы. На фиг.1 - общий вид цокольной газоразрядной осветительной лампы; на фиг.2а,б - вариант общего вида цокольной газоразрядной лампы; на фиг.3 продольное сечение цокольной газоразрядной осветительной лампы. Цокольная газоразрядная осветительная лампа (фиг.1, 2 и 3) выполнена в виде трубчатой колбы 1, изогнутой в спираль. Полость трубчатой колбы содержит светоизлучающее тело (например, люминофор и пары ртути), а противоположные концы 2 трубчатой колбы герметически закрыты и снабжены электродами 3. Спираль из трубчатой колбы укреплена в корпусе 4 на цоколе 5 (фиг.2). Цоколь 5 также снабжен как минимум двумя контактами 6 для токоподвода. Контакты 6 соединены с электродами 3 противоположных концов 2 трубчатой колбы либо напрямую, либо через блок преобразования (на чертеже не показано). Количество контактов 6 зависит от того какое исполнение газоразрядной осветительной лампы, либо с блоком преобразования, который расположен в корпусе 4 - тогда необходимо два контакта, либо без блока преобразования но с телами накаливания в трубчатой колбе на противоположных концах - тогда необходимо три или четыре контакта. Один из противоположных концов 2 (фиг.2) спиральной трубчатой колбы 1, находящийся на противоположном цоколю 5 торце спирали может быть пропущен через внутреннюю ее полость в сторону цоколя 5. Чередующиеся витки спирали из трубчатой колбы 1 вдоль продольной оси 7 цоколя могут образовывать различные формы тел вращения от конуса до шара или полусферы (фиг.3), а также пирамиды, куба или параллелепипеда, либо любой другой геометрической объемной фигуры. Предлагаемая конструкция цокольной газоразрядной осветительной лампы работает следующим образом. При подаче напряжения на контакты катодов происходит их разогрев и как следствие термоэлектронная эмиссия с их поверхности. Далее при прикладывании напряжения между катодами, происходит разряд в газе между катодами, т.е. по всей длине колбы. Под действием ионов газа, которые бомбардируют люминофор, последний начинает светиться, при этом лары ртути улучшают светоотдачу в диапазоне спектра, близкому к дневному. Для возникновения стабильного разряда в газонаполненной колбе, как известно должно быть выдержано определенное соотношение между давлением внутри колбы и ее геометрическими размерами (диаметр, длина). Причем величина светоотдачи и мощности лампы пропорциональна длине колбы. Пример. Для лампы КЛБ 13/ТБЦ-001 колба выполнена из четырех последовательно соединенных отрезков диаметром (d) 10мм и длиной (L) 100мм каждый. При этом габарит лампы составит диаметр (D) = 55мм и длина (L) = 170мм. Таким образом суммарная длина колбы составит 4 ´ 100 = 400мм. При выполнении колбы в виде спирали для достижения такой же длины разрядного пути необходимо иметь при (d) = 55мм и (L) = 172,7мм. Для получения длины колбы (L) = 400мм, необходимое количество витков спиралей колбы равно 400 : 172,7 = 2,3. При диаметре трубы колбы (d) = 10мм, колба будет иметь габарит по высоте 23мм, вместо 100мм. Таким образом габарит лампы по предлагаемому изобретению составит D = 55мм и L = 93мм, т.е. при том же диаметре лампы длина лампы уменьшилась почти в два раза при сохранении ее электрических параметров, т.е. концентрация того же количества света приходится на значительно меньший объем. Концентрация света на единицу объема лампы может быть еще более увеличена при выполнении колбы лампы шарообразной или близкой к нему, что невыполнимо при стержневой или "U"образной конструкции колбы.
