Роторно-лопатева гідромашина

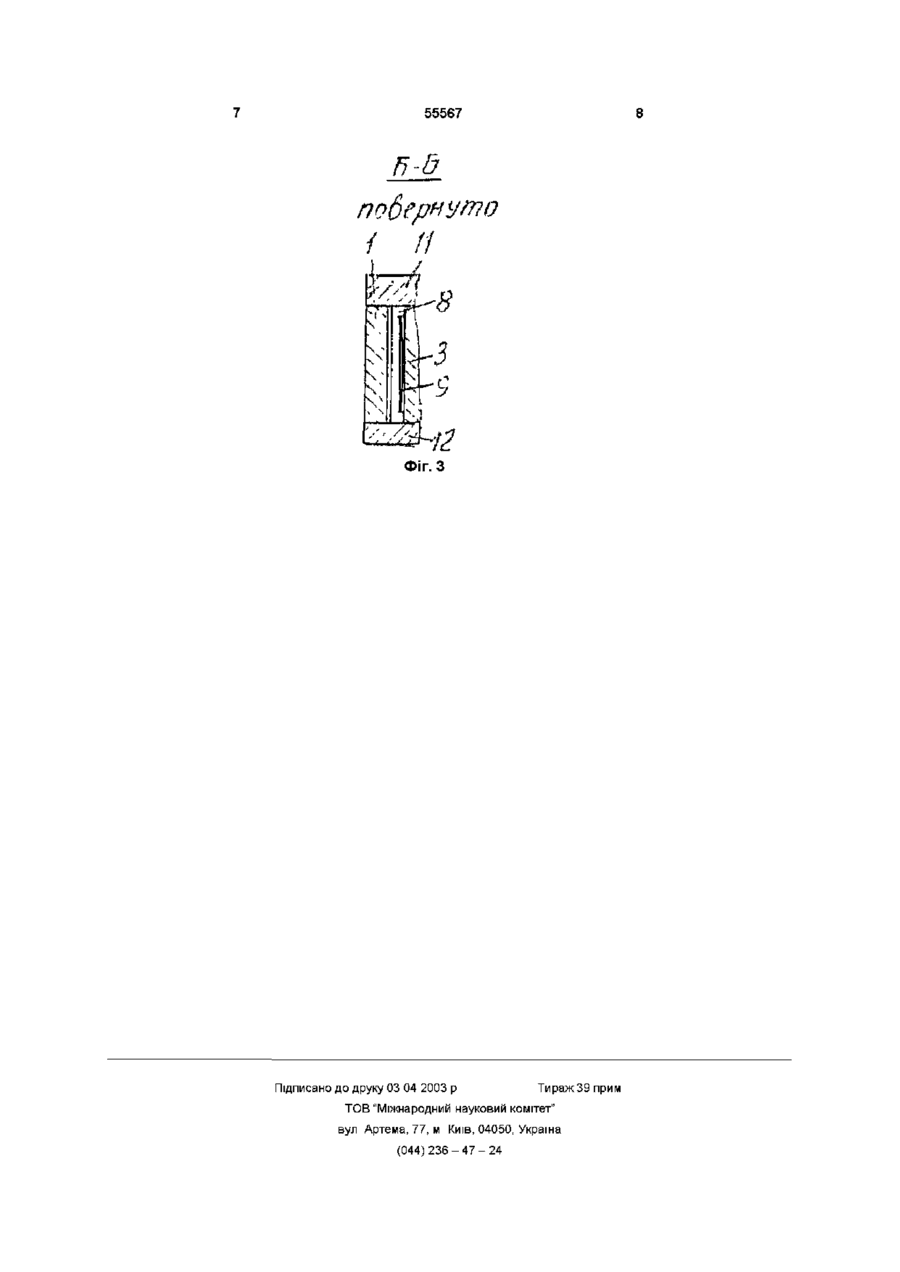

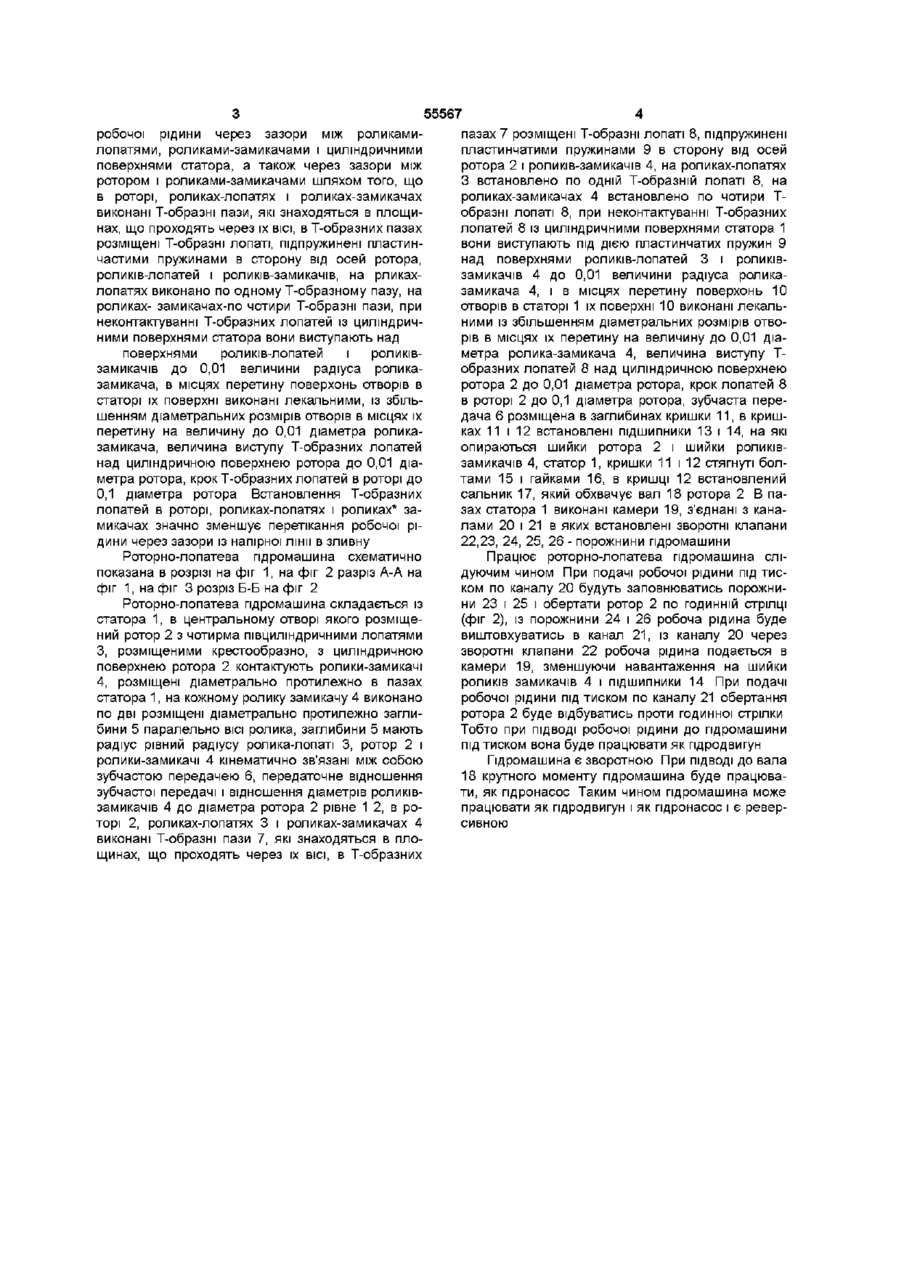

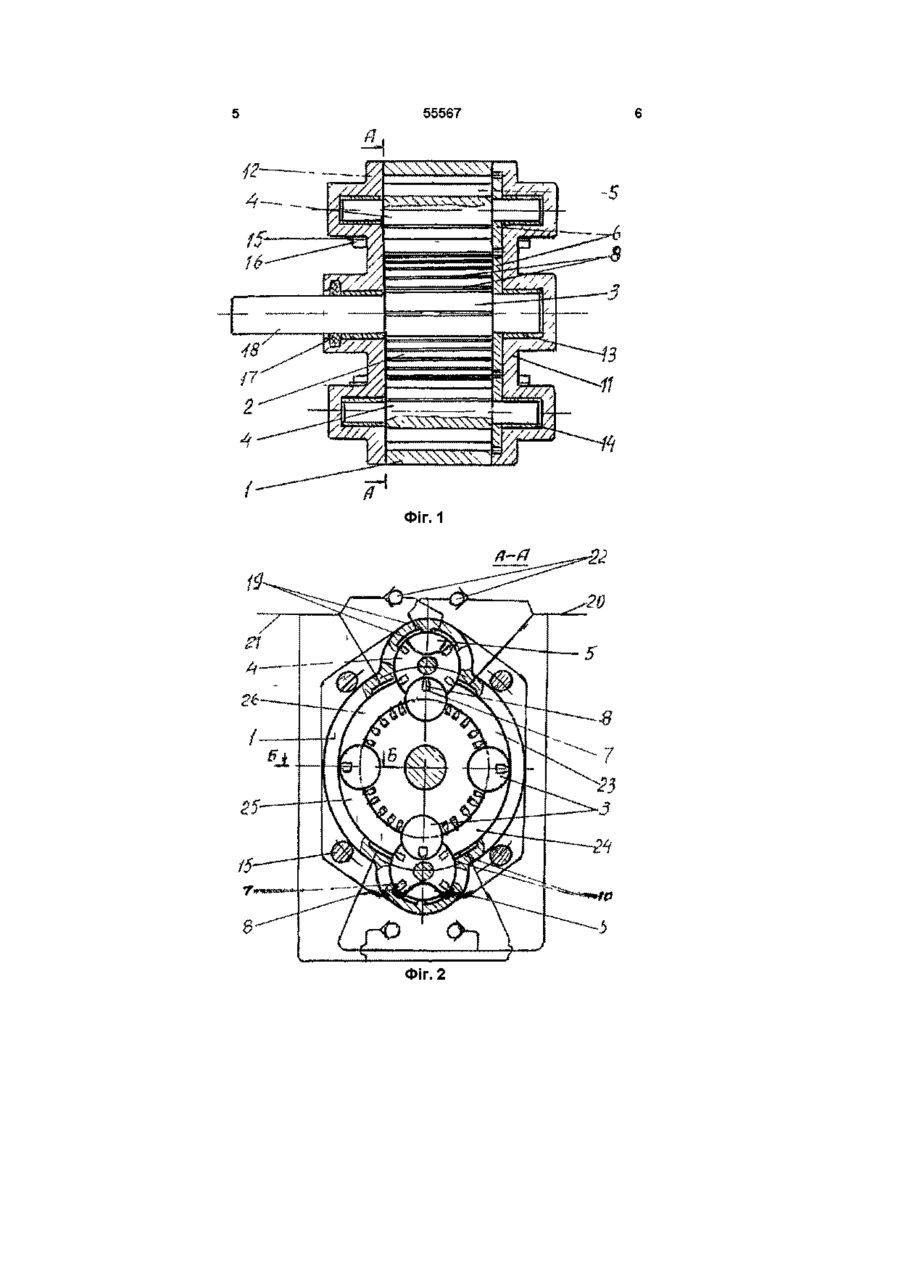

Роторно-лопатева гідромашина складається із статора, в центральному отворі якого встановлений ротор з чотирма півциліндричними лопатями, розміщеними хрестоподібно, з циліндричною поверхнею ротора контактують ролики-замикачі, розміщені діаметрально протилежно в пазах статора, на кожному ролику-замикачі виконані по дві розміщені діаметрально протилежно та паралельно осі ролика півциліндричні заглибини, ротор і ролики-замикачі кінематично зв'язані між собою зубчастою передачею, передаточне відношення зубчастої передачі і відношення діаметрів роликівзамикачів до діаметра ротора дорівнює 1 2, в па зах статора виконані камери, розміщені по обидва боки від площини, яка проходить через осі ротора і роликів-замикачів, камери з'єднані з ПІДВІДНИМИ І ВІДВІДНИМИ каналами, в каналах, з'єднаних з камерами, встановлені зворотні клапани, до торців статора прикріплені кришки, яка відрізняється тим, що в роторі, роликах-лопатях і роликах-замикачах виконані Т-подібні пази, які знаходяться в площинах, що проходять через їх осі, в Т-подібних пазах розміщені Т-подібні лопаті, підпружинені пластинчастими пружинами в бік від осей ротора, роликівлопатей і роликів-замикачів, на роликах-лопатях виконані по одному Т-подібному пазу, на роликахзамикачах - по чотири Т-подібні пази, при відсутності контакту Т-подібних лопатей із циліндричними поверхнями статора вони виступають над поверхнями роликів-замикачів на величину до 0,01 радіуса ролика-замикача, поверхні отворів в статорі в місцях їх перетину виконані лекальними, із збільшенням діаметральних розмірів отворів в місцях їх перетину на величину до 0,01 діаметра ролика-замикача, величина виступу Т-подібних лопатей над циліндричною поверхнею ротора становить до 0,01 діаметра ротора, крок Т-подібних лопатей в роторі - до 0,1 діаметра ротора О і (О Роторно-лопатева гідромашина відноситься до машинобудування і може бути використана для перетворення енергії потоку рідини в механічну енергію або перетворення механічної енергії в енергію потоку рідини Відомий ролико-лопатевий гідронасос (заявка №98073766 від 14 071998), який складається із статора, в циліндричному отворі якого встановлений ротор з чотирма півциліндричними лопатями, розміщеними хрестообразно, з циліндричною поверхнею ротора контактують ролики-замикачі розміщенні діаметрально протилежно в пазах статора, на кожному ролику-замикачу виконано по дві розміщені діаметрально протилежно півциліндричні заглибини паралельні ВІСІ ротора, ротор і ролики-замикачі кінематично зв'язані між собою зубчастою передачею, передаточне відношення діаметрів роликів-замикачів до діаметра ротора рівне 1 2, в пазах статора виконані камери, розміщені по обидві сторони від площини, яка проходить через ВІСІ ротора і роликів-замикачів, камери з'єднані з ПІДВІДНИМИ і ВІДВІДНИМИ каналами, в ка налах, з'єднаних з камерами, встановлені зворотні клапани, з торців статора встановлені кришки які разом із статором стягнуті болтами і гайками Недоліком такого ролико-лопатевого гідронасоса є недостатня ЩІЛЬНІСТЬ МІЖ роликамилопатями, роликими-замикачами і циліндричними поверхнями статора, а також між ротором і роликами-замикачами, що призводить до перетікання частини робочої рідини через зазори між вказаними вище поверхнями В основу винаходу "Ролико-лопатева гідромашина" поставлена задача, зменшення перетікання ю ю ю 55567 робочої рідини через зазори між роликамилопатями, роликами-замикачами і циліндричними поверхнями статора, а також через зазори між ротором і роликами-замикачами шляхом того, що в роторі, роликах-лопатях і роликах-замикачах виконані Т-образні пази, які знаходяться в площинах, що проходять через їх ВІСІ, в Т-образних пазах розміщені Т-образні лопаті, підпружинені пластинчастими пружинами в сторону від осей ротора, роликів-лопатей і роликів-замикачів, на рликахлопатях виконано по одному Т-образному пазу, на роликах- замикачах-no чотири Т-образні пази, при неконтактуванні Т-образних лопатей із циліндричними поверхнями статора вони виступають над поверхнями роликів-лопатей і роликівзамикачів до 0,01 величини радіуса роликазамикача, в місцях перетину поверхонь отворів в статорі їх поверхні виконані лекальними, із збільшенням діаметральних розмірів отворів в місцях їх перетину на величину до 0,01 діаметра роликазамикача, величина виступу Т-образних лопатей над циліндричною поверхнею ротора до 0,01 діаметра ротора, крок Т-образних лопатей в роторі до 0,1 діаметра ротора Встановлення Т-образних лопатей в роторі, роликах-лопатях і роликах* замикачах значно зменшує перетікання робочої рідини через зазори із напірної лінії в зливну Роторно-лопатева гідромашина схематично показана в розрізі на фіг 1, на фіг 2 разріз А-А на фіг 1, на фіг 3 розріз Б-Б на фіг 2 Роторно-лопатева гідромашина складається із статора 1, в центральному отворі якого розміщений ротор 2 з чотирма півциліндричними лопатями 3, розміщеними крестообразно, з циліндричною поверхнею ротора 2 контактують ролики-замикачі 4, розміщені діаметрально протилежно в пазах статора 1, на кожному ролику замикачу 4 виконано по дві розміщені діаметрально протилежно заглибини 5 паралельно ВІСІ ролика, заглибини 5 мають радіус рівний радіусу ролика-лопаті 3, ротор 2 і ролики-замикачі 4 кінематично зв'язані між собою зубчастою передачею 6, передаточне відношення зубчастої передачі і відношення діаметрів роликівзамикачів 4 до діаметра ротора 2 рівне 1 2, в роторі 2, роликах-лопатях 3 і роликах-замикачах 4 виконані Т-образні пази 7, які знаходяться в площинах, що проходять через їх ВІСІ, в Т-образних пазах 7 розміщені Т-образні лопаті 8, підпружинені пластинчатими пружинами 9 в сторону від осей ротора 2 і роликів-замикачів 4, на роликах-лопатях З встановлено по одній Т-образній лопаті 8, на роликах-замикачах 4 встановлено по чотири Тобразні лопаті 8, при неконтактуванні Т-образних лопатей 8 із циліндричними поверхнями статора 1 вони виступають під дією пластинчатих пружин 9 над поверхнями роликів-лопатей 3 і роликівзамикачів 4 до 0,01 величини радіуса роликазамикача 4, і в місцях перетину поверхонь 10 отворів в статорі 1 їх поверхні 10 виконані лекальними із збільшенням діаметральних розмірів отворів в місцях їх перетину на величину до 0,01 діаметра ролика-замикача 4, величина виступу Тобразних лопатей 8 над циліндричною поверхнею ротора 2 до 0,01 діаметра ротора, крок лопатей 8 в роторі 2 до 0,1 діаметра ротора, зубчаста передача 6 розміщена в заглибинах кришки 1 1 , в кришках 11 і 12 встановлені підшипники 13 і 14, на які опираються шийки ротора 2 і шийки роликівзамикачів 4, статор 1, кришки 11 і 12 стягнуті болтами 15 і гайками 16, в кришці 12 встановлений сальник 17, який обхвачує вал 18 ротора 2 В пазах статора 1 виконані камери 19, з'єднані з каналами 20 і 21 в яких встановлені зворотні клапани 22,23, 24, 25, 26 - порожнини гідромашини Працює роторно-лопатева гідромашина слідуючим чином При подачі робочої рідини під тиском по каналу 20 будуть заповнюватись порожнини 23 і 25 і обертати ротор 2 по годинній стрілці (фіг 2), із порожнини 24 і 26 робоча рідина буде виштовхуватись в канал 2 1 , із каналу 20 через зворотні клапани 22 робоча рідина подається в камери 19, зменшуючи навантаження на шийки роликів замикачів 4 і підшипники 14 При подачі робочої рідини під тиском по каналу 21 обертання ротора 2 буде відбуватись проти годинної стрілки Тобто при ПІДВОДІ робочої рідини до гідромашини під тиском вона буде працювати як гідродвигун Гідромашина є зворотною При ПІДВОДІ ДО вала 18 крутного моменту гідромашина буде працювати, як гідронасос Таким чином гідромашина може працювати як гідродвигун і як гідронасос і є реверсивною 55567 ФІГ. 1 в Фіг. 2 55567 П-б подернуто 1 П і
