Шестеренна гідромашина

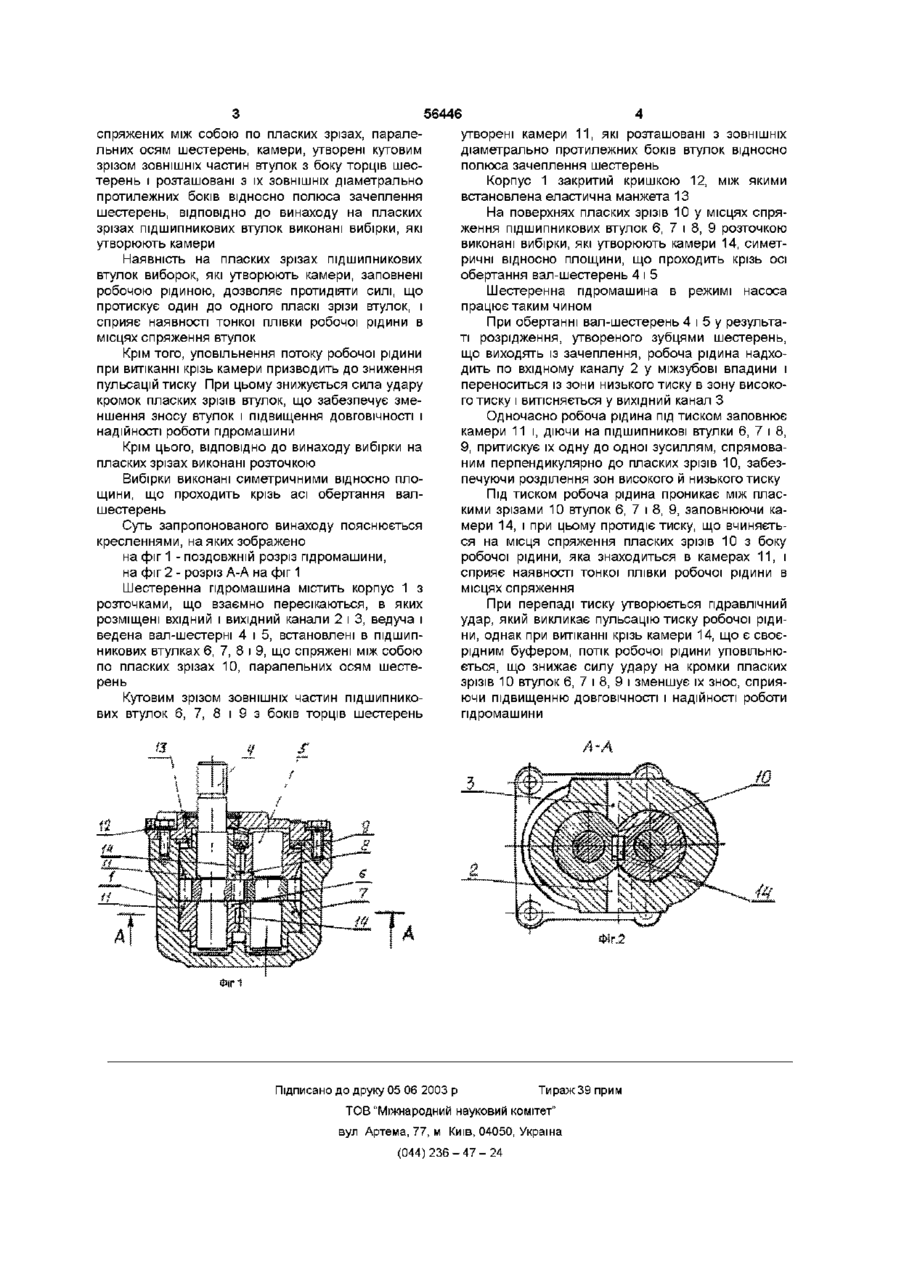

1 Шестеренна гідромашина, що містить корпус з розточками, що взаємно пересікаються, в яких розміщені вхідний і вихідний канали, ведучий і ведений вали-шестерні, встановлені в підшипникових втулках, спряжених між собою по пласких зрізах, паралельних осям шестерень, ка Винахід належить до галузі машинобудування, зокрема до шестеренних гідромашин зовнішнього зачеплення, і може бути використаний у системах пдропроводів у якості насосів і гідромоторів ВІДОМІ шестеренні гідромашини, в яких на ЗОВНІШНІХ поверхнях підшипникових втулок з боку торців шестерень з їх ЗОВНІШНІХ діаметрально протилежних боків відносно полюса зачеплення шестерень виконані ізольовані камери, в які при роботі гідромашини надходить під тиском робоча рідина з вихідного каналу по дросельних щілинах, які поступово звужуються у поперечному перерізі, що призводить до зниження пульсацій тиску в камерах (патент України 25829) Однак, такі шестеренні гідромашини не забезпечують довговічну і надійну роботу, оскільки не усувають удар кромок пласких зрізів у місцях спряження підшипникових втулок при перепаді тиску, що призводить до зносу втулок Найбільш близьким аналогом гідромашини, що заявляється, вибраним як прототип, є шестеренна гідромашина, що містить шестерні зовнішнього зачеплення, встановлені в розточках корпусу, що взаємно пересікаються, цапфи яких розміщені в підшипникових втулках, спряжених між собою по пласких зрізах, паралельних осям шестерень, камери, утворені кутовим зрізом ЗОВНІШНІХ частин втулок з боку торців шестерень і розташовані з їх ЗОВНІШНІХ діаметрально протилежних бо мери, утворені кутовим зрізом ЗОВНІШНІХ частин втулок з боку торців шестерень і розташовані з їх ЗОВНІШНІХ діаметрально протилежних боків відносно полюса зачеплення шестерень, яка відрізняється тим, що на пласких зрізах підшипникових втулок виконані вибірки, що утворюють камери 2 Гідромашина за п 1, яка відрізняється тим, що вибірки виконані розточкою 3 Гідромашина за п 1, яка відрізняється тим, що вибірки виконані симетричними відносно площини, що проходить крізь осі обертання валівшестерень ків відносно полюса зачеплення шестерень, канали підвода і відводу робочої рідини (а с СРСР 1027429) При роботі гідромашини робоча рідина під тиском надходить у камери і, діючи на втулки, притискає їх одну до одної зусиллям, спрямованим перпендикулярно до пласких зрізів, що забезпечує їх щільне прилягання і розділення зон високого і низького тиску Одночасно робоча рідина з каналу підводу під тиском надходить у місце спряження підшипникових втулок, викликаючи удар протилежних входу кромок пласких зрізів, а при перепаді тиску робоча рідина, проникаючи з каналу відводу, викликає удар інших кромок пласких зрізів, що призводить до зносу втулок і зниженню ДОВГОВІЧНОСТІ і надійності роботи гідромашини В основу винаходу поставлена задача створення шестеренної гідромашини, в якій шляхом модифікації конструкції підшипникових втулок знижується сила удару кромок пласких зрізів, зменшується знос втулок і за рахунок цього підвищується ДОВГОВІЧНІСТЬ і надійність роботи гідромашини Поставлена задача вирішується тим, що в шестеренній гідромашині, що містить корпус з розточками, що взаємно пересікаються, в яких розміщені вхідний і вихідний канали, ведуча і ведена валшестерні, встановлені в підшипникових втулках, (О (О ю спряжених між собою по пласких зрізах, паралельних осям шестерень, камери, утворені кутовим зрізом ЗОВНІШНІХ частин втулок з боку торців шестерень і розташовані з їх ЗОВНІШНІХ діаметрально протилежних боків відносно полюса зачеплення шестерень, ВІДПОВІДНО до винаходу на пласких зрізах підшипникових втулок виконані вибірки, які утворюють камери Наявність на пласких зрізах підшипникових втулок виборок, які утворюють камери, заповнені робочою рідиною, дозволяє протидіяти силі, що протискує один до одного пласкі зрізи втулок, і сприяє наявності тонкої плівки робочої рідини в місцях спряження втулок Крім того, уповільнення потоку робочої рідини при витіканні крізь камери призводить до зниження пульсацій тиску При цьому знижується сила удару кромок пласких зрізів втулок, що забезпечує зменшення зносу втулок і підвищення ДОВГОВІЧНОСТІ і надійності роботи гідромашини Крім цього, ВІДПОВІДНО до винаходу вибірки на пласких зрізах виконані розточкою Вибірки виконані симетричними відносно площини, що проходить крізь асі обертання валшестерень Суть запропонованого винаходу пояснюється кресленнями, на яких зображено на фіг 1 -поздовжній розріз гідромашини, на фіг 2 - розріз А-А на фіг 1 Шестеренна гідромашина містить корпус 1 з розточками, що взаємно пересікаються, в яких розміщені вхідний і вихідний канали 2 і 3, ведуча і ведена вал-шестерні 4 і 5, встановлені в підшипникових втулках 6, 7, 8 і 9, що спряжені між собою по пласких зрізах 10, паралельних осям шестерень Кутовим зрізом ЗОВНІШНІХ частин підшипникових втулок 6, 7, 8 і 9 з боків торців шестерень 56446 утворені камери 11, які розташовані з ЗОВНІШНІХ діаметрально протилежних боків втулок відносно полюса зачеплення шестерень Корпус 1 закритий кришкою 12, між якими встановлена еластична манжета 13 На поверхнях пласких зрізів 10 у місцях спряження підшипникових втулок 6, 7 і 8, 9 розточкою виконані вибірки, які утворюють камери 14, симетричні відносно площини, що проходить крізь осі обертання вал-шестерень 4 і 5 Шестеренна гідромашина в режимі насоса працює таким чином При обертанні вал-шестерень 4 і 5 у результаті розрідження, утвореного зубцями шестерень, що виходять із зачеплення, робоча рідина надходить по вхідному каналу 2 у міжзубові впадини і переноситься із зони низького тиску в зону високого тиску і витісняється у вихідний канал З Одночасно робоча рідина під тиском заповнює камери 11 і, діючи на ПІДШИПНИКОВІ втулки 6, 7 і 8, 9, притискує їх одну до одної зусиллям, спрямованим перпендикулярно до пласких зрізів 10, забезпечуючи розділення зон високого й низького тиску Під ТИСКОМ робоча рідина проникає між пласкими зрізами 10 втулок 6, 7 і 8, 9, заповнюючи камери 14, і при цьому протидіє тиску, що вчиняється на місця спряження пласких зрізів 10 з боку робочої рідини, яка знаходиться в камерах 11, і сприяє наявності тонкої плівки робочої рідини в місцях спряження При перепаді тиску утворюється гідравлічний удар, який викликає пульсацію тиску робочої рідини, однак при витіканні крізь камери 14, що є своєрідним буфером, потік робочої рідини уповільнюється, що знижає силу удару на кромки пласких зрізів 10 втулок 6, 7 і 8, 9 і зменшує їх знос, сприяючи підвищенню ДОВГОВІЧНОСТІ і надійності роботи гідромашини Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
