Машина гичкозбиральна навісна

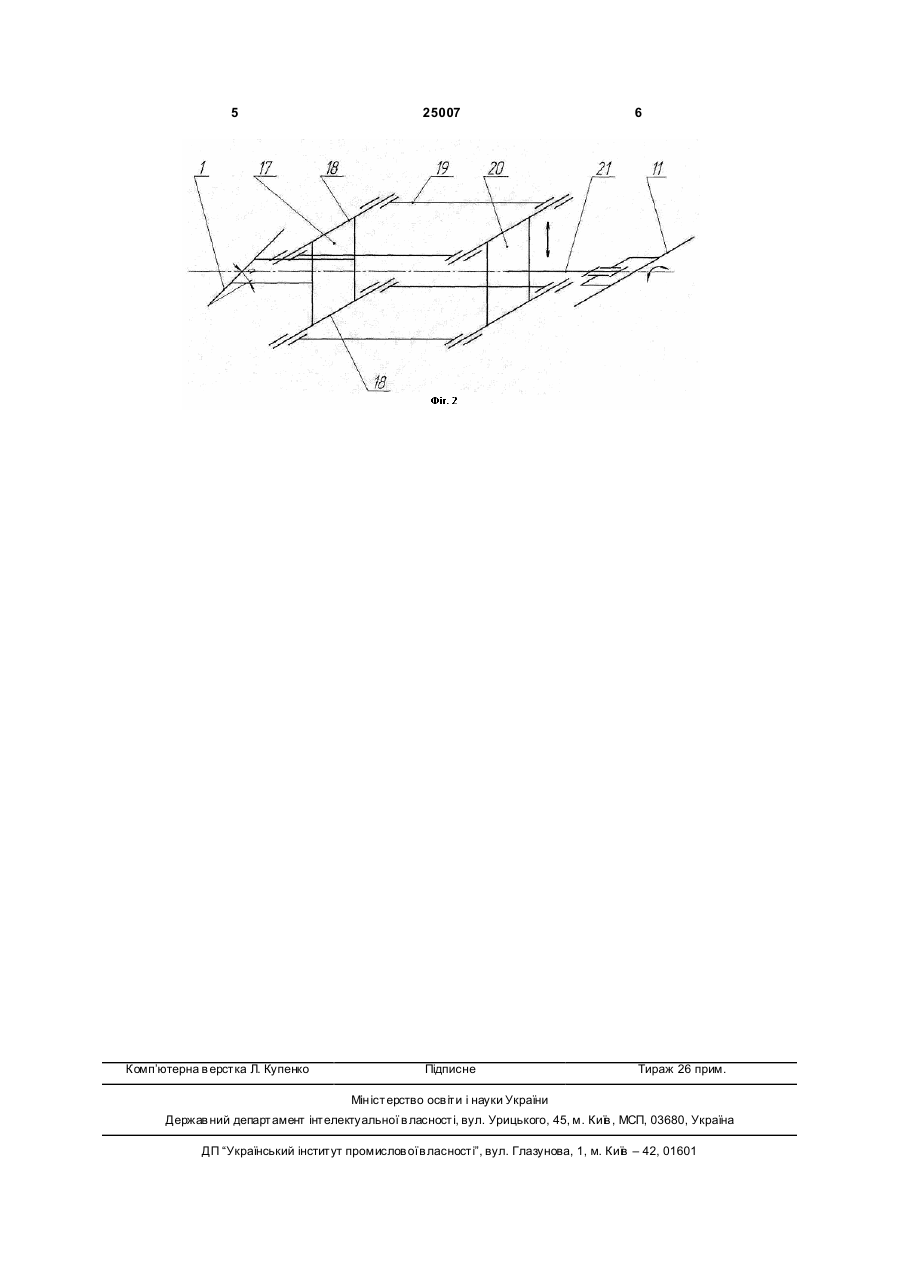

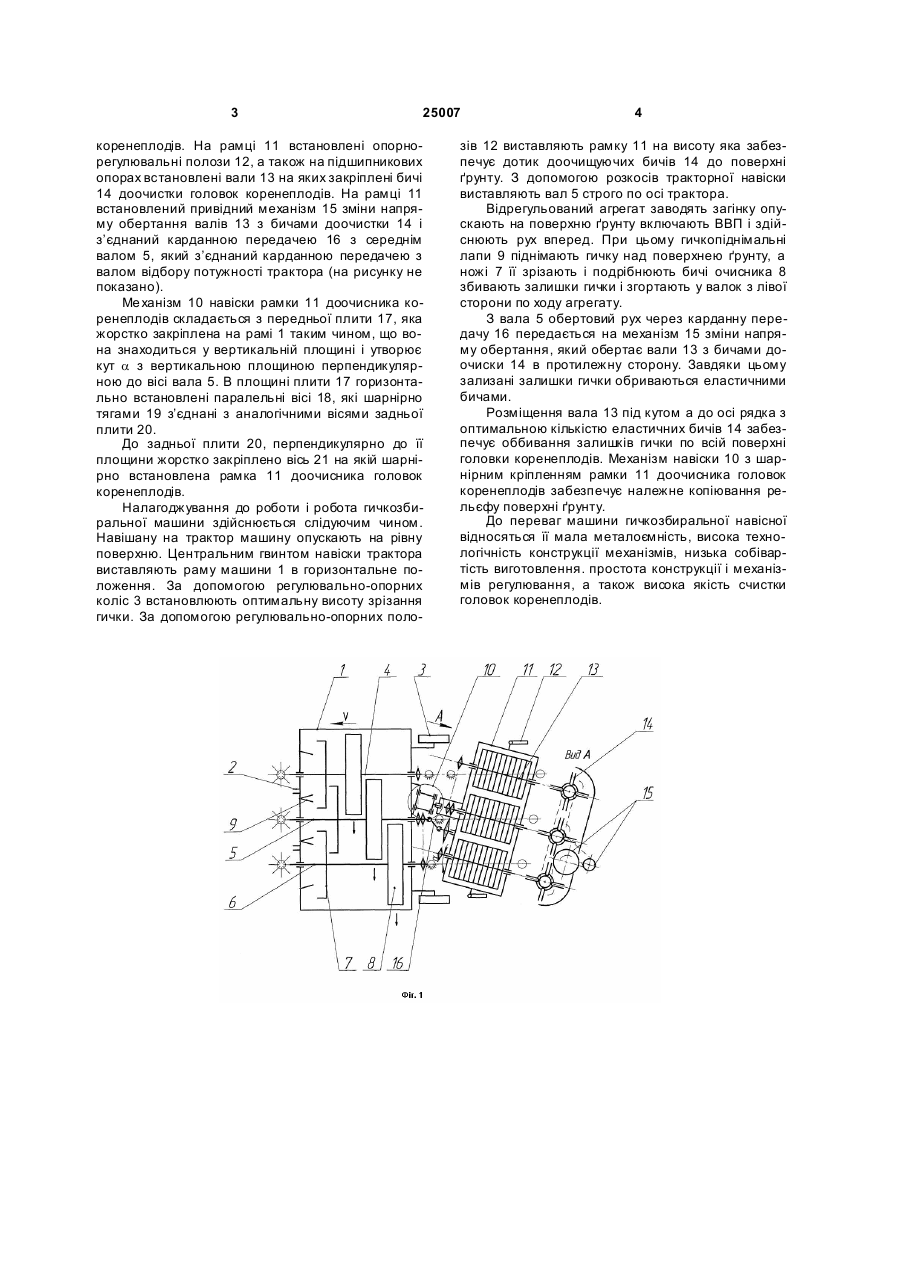

Машина гичкозбиральна навісна, що містить раму, на якій закріплені опорно-копіювальні колеса і лапи для піднімання гички, а на рамі на підшип 3 25007 коренеплодів. На рамці 11 встановлені опорнорегулювальні полози 12, а також на підшипникових опорах встановлені вали 13 на яких закріплені бичі 14 доочистки головок коренеплодів. На рамці 11 встановлений привідний механізм 15 зміни напряму обертання валів 13 з бичами доочистки 14 і з’єднаний карданною передачею 16 з середнім валом 5, який з’єднаний карданною передачею з валом відбору потужності трактора (на рисунку не показано). Ме ханізм 10 навіски рамки 11 доочисника коренеплодів складається з передньої плити 17, яка жорстко закріплена на рамі 1 таким чином, що вона знаходиться у вертикальній площині і утворює кут a з вертикальною площиною перпендикулярною до вісі вала 5. В площині плити 17 горизонтально встановлені паралельні вісі 18, які шарнірно тягами 19 з’єднані з аналогічними вісями задньої плити 20. До задньої плити 20, перпендикулярно до її площини жорстко закріплено вісь 21 на якій шарнірно встановлена рамка 11 доочисника головок коренеплодів. Налагоджування до роботи і робота гичкозбиральної машини здійснюється слідуючим чином. Навішану на трактор машину опускають на рівну поверхню. Центральним гвинтом навіски трактора виставляють раму машини 1 в горизонтальне положення. За допомогою регулювально-опорних коліс 3 встановлюють оптимальну висоту зрізання гички. За допомогою регулювально-опорних поло 4 зів 12 виставляють рамку 11 на висоту яка забезпечує дотик доочищуючих бичів 14 до поверхні ґрунту. З допомогою розкосів тракторної навіски виставляють вал 5 строго по осі трактора. Відрегульований агрегат заводять загінку опускають на поверхню ґрунту включають ВВП і здійснюють рух вперед. При цьому гичкопіднімальні лапи 9 піднімають гичку над поверхнею ґрунту, а ножі 7 її зрізають і подрібнюють бичі очисника 8 збивають залишки гички і згортають у валок з лівої сторони по ходу агрегату. З вала 5 обертовий рух через карданну передачу 16 передається на механізм 15 зміни напряму обертання, який обертає вали 13 з бичами доочиски 14 в протилежну сторону. Завдяки цьому зализані залишки гички обриваються еластичними бичами. Розміщення вала 13 під кутом а до осі рядка з оптимальною кількістю еластичних бичів 14 забезпечує оббивання залишків гички по всій поверхні головки коренеплодів. Механізм навіски 10 з шарнірним кріпленням рамки 11 доочисника головок коренеплодів забезпечує належне копіювання рельєфу поверхні ґрунту. До переваг машини гичкозбиральної навісної відносяться її мала металоємність, висока технологічність конструкції механізмів, низька собівартість виготовлення. простота конструкції і механізмів регулювання, а також висока якість счистки головок коренеплодів. 5 Комп’ютерна в ерстка Л. Купенко 25007 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
