Пристрій для контролю роботи посівного агрегату

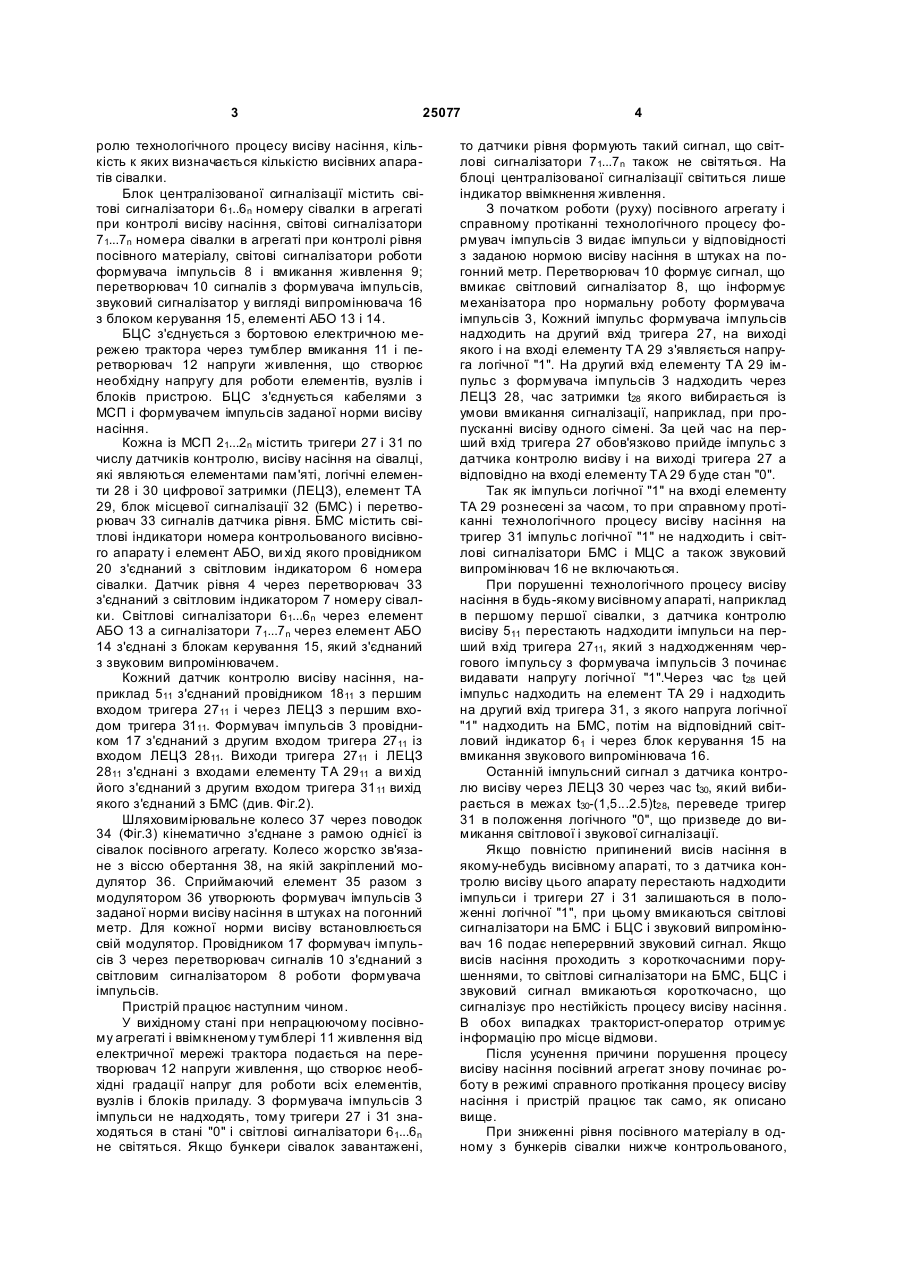

Пристрій для контролю роботи посівного агрегату, що містить датчики контролю, генератор ім 3 25077 ролю технологічного процесу висіву насіння, кількість к яких визначається кількістю висівних апаратів сівалки. Блок централізованої сигналізації містить світові сигналізатори 61..6n номеру сівалки в агрегаті при контролі висіву насіння, світові сигналізатори 71...7n номера сівалки в агрегаті при контролі рівня посівного матеріалу, світові сигналізатори роботи формувача імпульсів 8 і вмикання живлення 9; перетворювач 10 сигналів з формувача імпульсів, звуковий сигналізатор у вигляді випромінювача 16 з блоком керування 15, елементі АБО 13 і 14. БЦС з'єднується з бортовою електричною мережею трактора через тумблер вмикання 11 і перетворювач 12 напруги живлення, що створює необхідну напругу для роботи елементів, вузлів і блоків пристрою. БЦС з'єднується кабелями з МСП і формувачем імпульсів заданої норми висіву насіння. Кожна із МСП 21...2n містить тригери 27 i 31 по числу датчиків контролю, висіву насіння на сівалці, які являються елементами пам'яті, логічні елементи 28 і 30 цифрової затримки (ЛЕЦЗ), елемент ТА 29, блок місцевої сигналізації 32 (БМС) і перетворювач 33 сигналів датчика рівня. БМС містить світлові індикатори номера контрольованого висівного апарату і елемент АБО, ви хід якого провідником 20 з'єднаний з світловим індикатором 6 номера сівалки. Датчик рівня 4 через перетворювач 33 з'єднаний з світловим індикатором 7 номеру сівалки. Світлові сигналізатори 61...6n через елемент АБО 13 а сигналізатори 71...7n через елемент АБО 14 з'єднані з блокам керування 15, який з'єднаний з звуковим випромінювачем. Кожний датчик контролю висіву насіння, наприклад 511 з'єднаний провідником 1811 з першим входом тригера 2711 і через ЛЕЦЗ з першим входом тригера 3111. Формувач імпульсів 3 провідником 17 з'єднаний з другим входом тригера 2711 із входом ЛЕЦЗ 2811. Виходи тригера 2711 і ЛЕЦЗ 2811 з'єднані з входами елементу ТА 2911 а ви хід його з'єднаний з другим входом тригера 31 11 вихід якого з'єднаний з БМС (див. Фіг.2). Шляховимірювальне колесо 37 через поводок 34 (Фіг.3) кінематично з'єднане з рамою однієї із сівалок посівного агрегату. Колесо жорстко зв'язане з віссю обертання 38, на якій закріплений модулятор 36. Сприймаючий елемент 35 разом з модулятором 36 утворюють формувач імпульсів 3 заданої норми висіву насіння в штуках на погонний метр. Для кожної норми висіву встановлюється свій модулятор. Провідником 17 формувач імпульсів 3 через перетворювач сигналів 10 з'єднаний з світловим сигналізатором 8 роботи формувача імпульсів. Пристрій працює наступним чином. У вихідному стані при непрацюючому посівному агрегаті і ввімкненому тумблері 11 живлення від електричної мережі трактора подається на перетворювач 12 напруги живлення, що створює необхідні градації напруг для роботи всіх елементів, вузлів і блоків приладу. З формувача імпульсів 3 імпульси не надходять, тому тригери 27 і 31 знаходяться в стані "0" і світлові сигналізатори 6 1...6n не світяться. Якщо бункери сівалок завантажені, 4 то датчики рівня формують такий сигнал, що світлові сигналізатори 71...7n також не світяться. На блоці централізованої сигналізації світиться лише індикатор ввімкнення живлення. З початком роботи (руху) посівного агрегату і справному протіканні технологічного процесу формувач імпульсів 3 видає імпульси у відповідності з заданою нормою висіву насіння в штуках на погонний метр. Перетворювач 10 формує сигнал, що вмикає світловий сигналізатор 8, що інформує механізатора про нормальну роботу формувача імпульсів 3, Кожний імпульс формувача імпульсів надходить на другий вхід тригера 27, на виході якого і на вході елементу ТА 29 з'являється напруга логічної "1". На другий вхід елементу ТА 29 імпульс з формувача імпульсів 3 надходить через ЛЕЦЗ 28, час затримки t28 якого вибирається із умови вмикання сигналізації, наприклад, при пропусканні висіву одного сімені. За цей час на перший вхід тригера 27 обов'язково прийде імпульс з датчика контролю висіву і на виході тригера 27 а відповідно на вході елементу ТА 29 буде стан "0". Так як імпульси логічної "1" на вході елементу ТА 29 рознесені за часом, то при справному протіканні технологічного процесу висіву насіння на тригер 31 імпульс логічної "1" не надходить і світлові сигналізатори БМС і МЦС а також звуковий випромінювач 16 не включаються. При порушенні технологічного процесу висіву насіння в будь-якому висівному апараті, наприклад в першому першої сівалки, з датчика контролю висіву 511 перестають надходити імпульси на перший вхід тригера 2711, який з надходженням чергового імпульсу з формувача імпульсів 3 починає видавати напругу логічної "1".Через час t28 цей імпульс надходить на елемент ТА 29 і надходить на другий вхід тригера 31, з якого напруга логічної "1" надходить на БМС, потім на відповідний світловий індикатор 61 і через блок керування 15 на вмикання звукового випромінювача 16. Останній імпульсний сигнал з датчика контролю висіву через ЛЕЦЗ 30 через час t30, який вибирається в межах t30-(1,5...2.5)t28, переведе тригер 31 в положення логічного "0", що призведе до вимикання світлової і звукової сигналізації. Якщо повністю припинений висів насіння в якому-небудь висівному апараті, то з датчика контролю висіву цього апарату перестають надходити імпульси і тригери 27 і 31 залишаються в положенні логічної "1", при цьому вмикаються світлові сигналізатори на БМС і БЦС і звуковий випромінювач 16 подає неперервний звуковий сигнал. Якщо висів насіння проходить з короткочасними порушеннями, то світлові сигналізатори на БМС, БЦС і звуковий сигнал вмикаються короткочасно, що сигналізує про нестійкість процесу висіву насіння. В обох випадках тракторист-оператор отримує інформацію про місце відмови. Після усунення причини порушення процесу висіву насіння посівний агрегат знову починає роботу в режимі справного протікання процесу висіву насіння і пристрій працює так само, як описано вище. При зниженні рівня посівного матеріалу в одному з бункерів сівалки нижче контрольованого, 5 25077 відповідний датчик рівня 4 формує на виході перетворювача 33 напругу логічної "1", яка надходить на вхід відповідного світлового сигналізатора рівня 7 а через елемент 14 на вхід блока керування 15 звукового випромінювача 16. Звуковий випромінювач 16 спрацьовує короткочасно, привертаючи увагу тракториста-оператора. Застосування пропонованої корисної моделі в порівнянні з відомими приладами для контролю Комп’ютерна в ерстка В. Мацело 6 роботи посівних агрегатів забезпечує більш високу якість контролю висіву насіння. Джерело інформації 1. Авторское свидетельство №2391753 кл. А01С7/00,1976. 2. Авторское свидетельство №826986 кл. А01С7/00,1981. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
