Секція станків доїльної установки

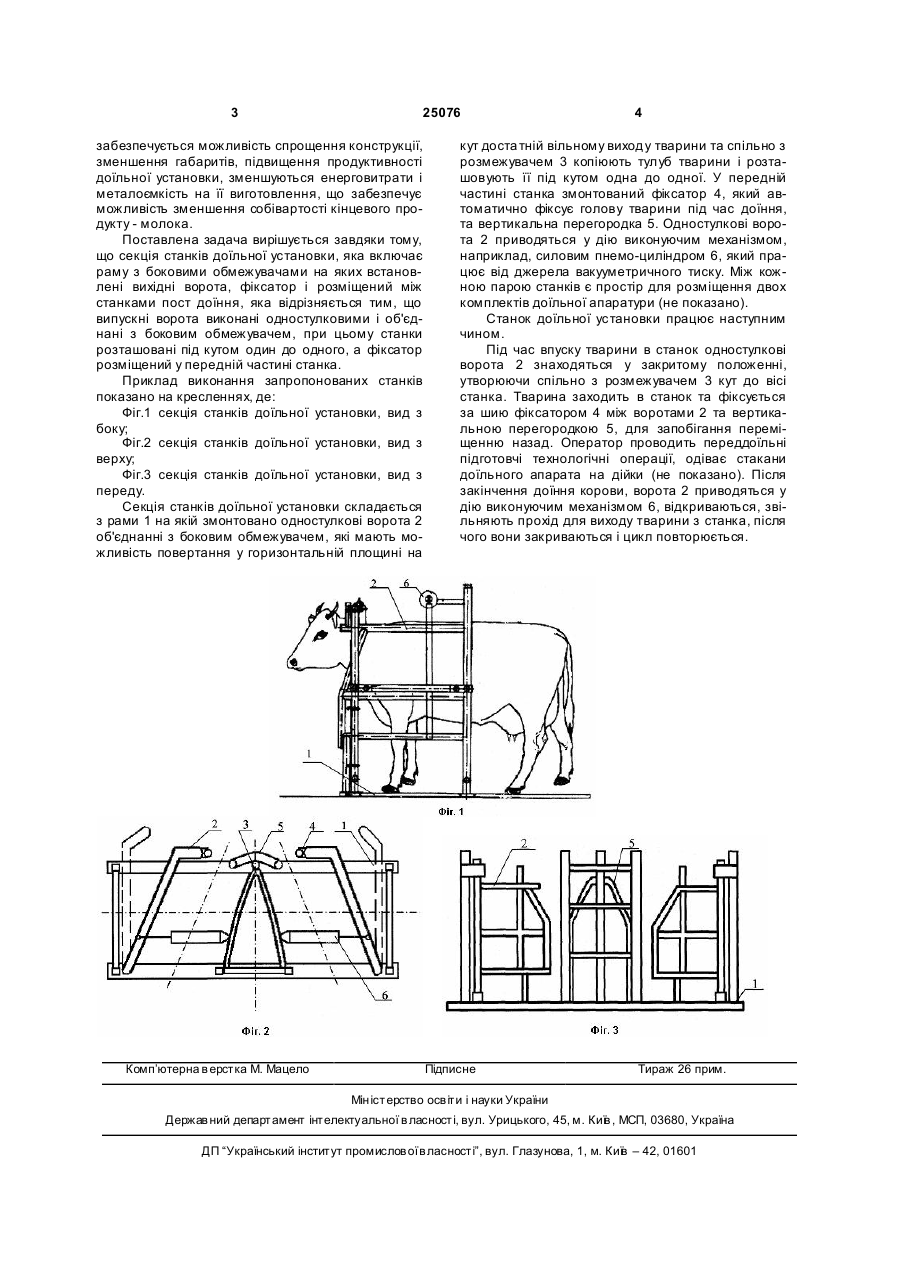

Секція станків доїльної установки, що містить раму з боковими обмежувачами, на яких встановлені випускні ворота, фіксатор і розміщений між станками пост доїння, яка відрізняється тим, що випускні ворота виконані одностулковими і об'єднані з боковим обмежувачем, при цьому станки розташовані під кутом один до одного, а фіксатор розміщений у передній частині станка. (19) (21) u200702856 (22) 19.03.2007 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Рєзніков Ігор Володимирович, Карначова Вікторія Анатоліївна, Ткач Віталій Васильович, Римар Дмитро Олександрович, Михайленко Петро Миколайович (73) НАЦІОН АЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ І ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКО 3 25076 забезпечується можливість спрощення конструкції, зменшення габаритів, підвищення продуктивності доїльної установки, зменшуються енерговитрати і металоємкість на її виготовлення, що забезпечує можливість зменшення собівартості кінцевого продукту - молока. Поставлена задача вирішується завдяки тому, що секція станків доїльної установки, яка включає раму з боковими обмежувачами на яких встановлені вихідні ворота, фіксатор і розміщений між станками пост доїння, яка відрізняється тим, що випускні ворота виконані одностулковими і об'єднані з боковим обмежувачем, при цьому станки розташовані під кутом один до одного, а фіксатор розміщений у передній частині станка. Приклад виконання запропонованих станків показано на кресленнях, де: Фіг.1 секція станків доїльної установки, вид з боку; Фіг.2 секція станків доїльної установки, вид з верху; Фіг.3 секція станків доїльної установки, вид з переду. Секція станків доїльної установки складається з рами 1 на якій змонтовано одностулкові ворота 2 об'єднанні з боковим обмежувачем, які мають можливість повертання у горизонтальній площині на Комп’ютерна в ерстка М. Мацело 4 кут достатній вільному виходу тварини та спільно з розмежувачем 3 копіюють тулуб тварини і розташовують її під кутом одна до одної. У передній частині станка змонтований фіксатор 4, який автоматично фіксує голову тварини під час доїння, та вертикальна перегородка 5. Одностулкові ворота 2 приводяться у дію виконуючим механізмом, наприклад, силовим пнемо-циліндром 6, який працює від джерела вакууметричного тиску. Між кожною парою станків є простір для розміщення двох комплектів доїльної апаратури (не показано). Станок доїльної установки працює наступним чином. Під час впуску тварини в станок одностулкові ворота 2 знаходяться у закритому положенні, утворюючи спільно з розмежувачем 3 кут до вісі станка. Тварина заходить в станок та фіксується за шию фіксатором 4 між воротами 2 та вертикальною перегородкою 5, для запобігання переміщенню назад. Оператор проводить переддоїльні підготовчі технологічні операції, одіває стакани доїльного апарата на дійки (не показано). Після закінчення доїння корови, ворота 2 приводяться у дію виконуючим механізмом 6, відкриваються, звільняють прохід для виходу тварини з станка, після чого вони закриваються і цикл повторюється. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
