Секретний замок

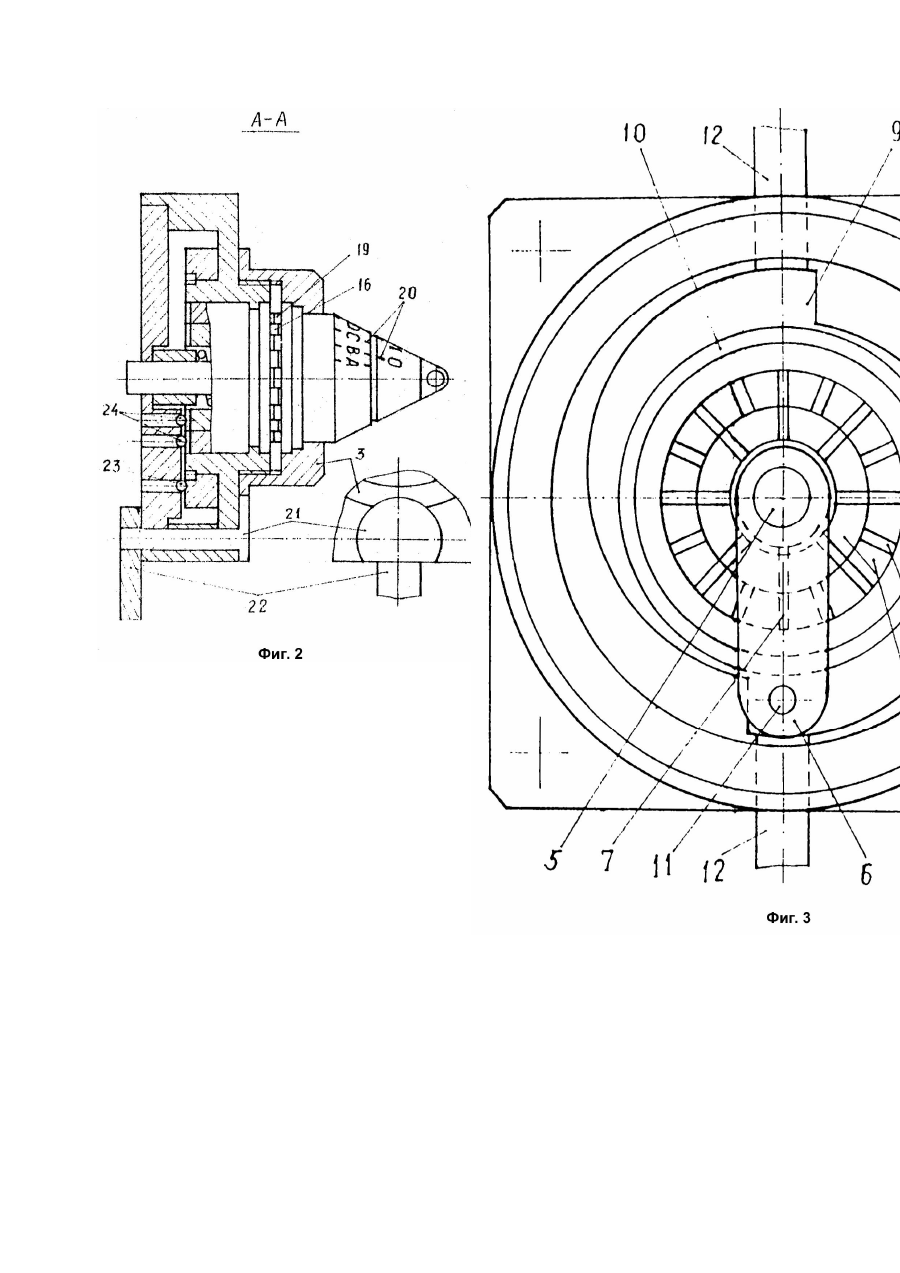

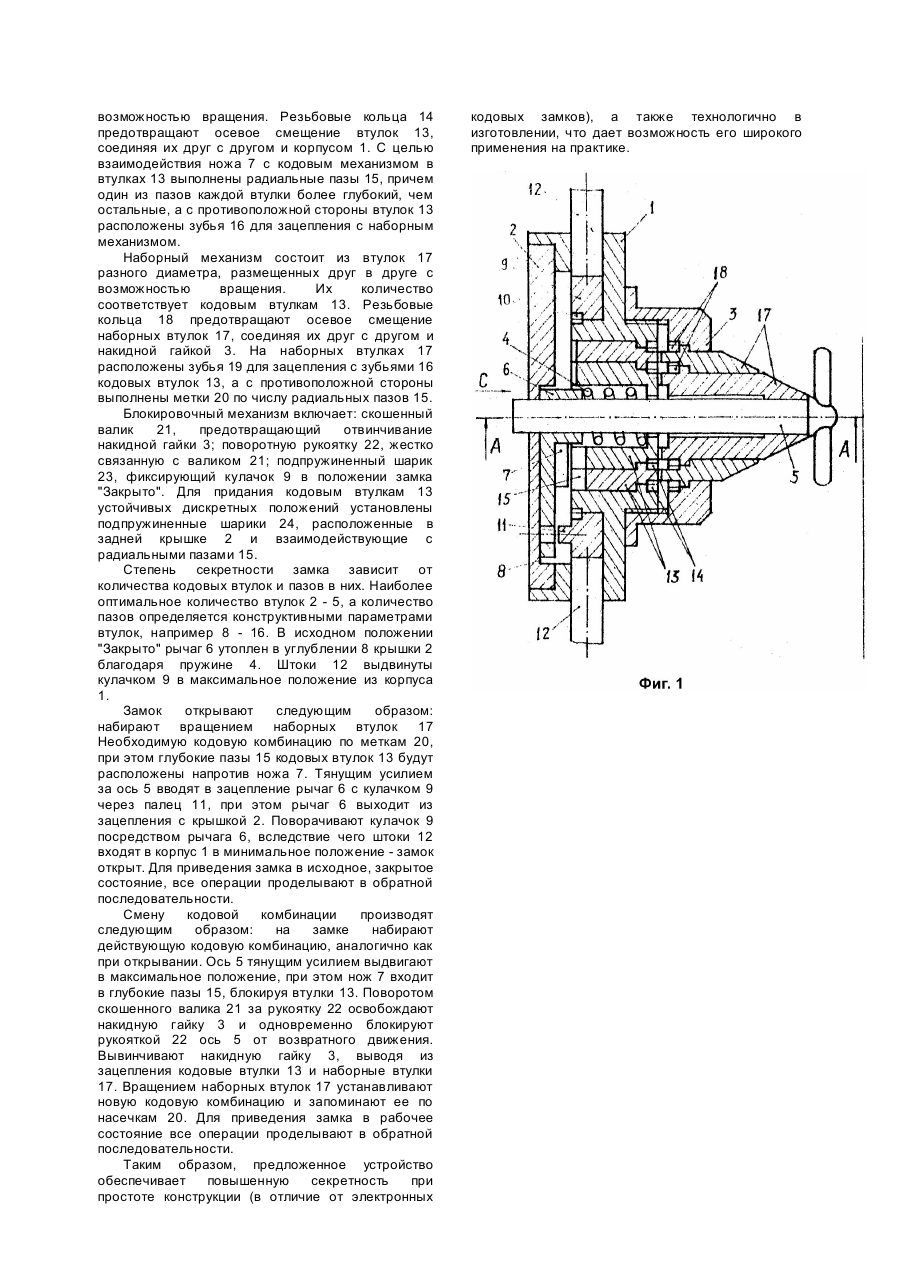

Изобретение относится к скобяным изделиям, в частности, к механическим кодовым замкам и может быть использовано преимущественно в конструкциях сейфов, несгораемых шкафов, дверей помещений повышенной секретности с избирательным допуском. Известен клещевидный висячий замок (Патент РФ №2060340, кл. E05B67/32, опубл. 1996, Бюл. №14), содержащий дужки, шарнирно закрепленные на установленной в корпусе оси, образующие клещи и запирающее средство в виде подвижного относительно корпуса ригеля. Описано также использование кодового устройства, содержащего кодовые диски, установленные на оси ригеля с возможностью вращения вокруг него. На ригеле выполнены радиальные выступы для прохода в пазах кодовых дисков при отпирании. Основной недостаток данного устройства отсутствие возможности смены кодовой комбинации. Известен оптический кодовый замок (Патент Великобритании №2270950, кл. E05B37/02, опубл. 1996), имеющий рамку, в которой смонтированы цифровые диски с отверстиями, которые стыкуются при правильном наборе кода, при этом свет от светодиода через отверстие поступает на фотоэлемент. Главный недостаток этого замка - наличие наряду с механикой электрической части замка, что снижает надежность и сужает область применения устройства. Известен секретный замок для дверей (Патент №2026946, кл. E05B63/14, опубл. 1995, Бюл. №14), который выбран мною в качестве прототипа. Он содержит закрепленные поступательно на корпусе ригели, связанные тягами с поворотно закрепленной скобой, имеющей прорезь для ключа. Засов имеет выступ для взаимодействия с фигурной бородкой ключа. Кодовое устройство смонтировано с возможностью фиксации в положении засова относительно корпуса. Отпирание замка осуществляют при правильно набранном коде ключом, одновременно перемещая ригели и засов. Кроме того, кодовый механизм содержит кодовые составные диски, включающие втулку, установленную на засове с возможностью вращения вокруг него, с выполненными на наружной поверхности радиальным отверстием и пазом на внутренней поверхности, обойму, смонтированную на втулке с возможностью вращения вокруг нее, выполненную с радиальными углублениями на внутренней поверхности и метками на наружной поверхности, соответствующими углублениям, фиксатор положения обоймы относительно втулки, выполненный в виде подпружиненного шарика, размещенного в радиальном отверстии втулки с возможностью взаимодействия с углублениями обоймы, и засов с радиальными выступами для прохода в пазах втулок при отпирании. В этом техническом решении не обеспечена достаточная секретность, вследствие возможности подбора кодовой комбинации посторонними лицами. За счет отсутствия жесткой механической связи между втулкой и охватывающей ее обоймой в кодовых составных дисках возможно случайное, либо умышленное изменение кодовой комбинации, что на практике не позволяет устанавливать этот замок в ответственных местах. Задачей настоящего изобретения является повышение секретности, надежности и компактности секретного замка. Поставленная задача достигается путем расположения кодового, наборного и приводного механизмов соосно корпусу замка. Кодовый и наборный механизмы в нем выполнены в виде наборов втулок разного диаметра, размещенных друг в друге с возможностью вращения таким образом, что каждая втулка наборного механизма с помощью зубьев входит в зацепление с соответствующей втулкой кодового механизма, имеющей с обратной стороны радиальные пазы, при этом один из пазов каждой втулки более глубокий, чем остальные. Кроме того, кодовый механизм через радиальные пазы взаимодействует с приводным механизмом посредством ножа, расположенного на рычаге. Рычаг через палец входит в зацепление с кулачком, поворотно установленным в корпусе и контактирующим со штоками. Наборный механизм соединен с корпусом посредством накидной гайки, навинченной на корпус и вводящей в зацепление наборный механизм с кодовым. Секретный замок снабжен блокировочным механизмом, включающим скошенный валик, жестко связанный с поворотной рукояткой. Замок содержит подпружиненные шарики, расположенные в крышке замка с возможностью контакта с радиальными пазами кодовых втулок и углублением в кулачке приводного механизма в положении "Закрыто". Указанные отличия позволяют достичь повышения секретности за счет оптимальной механической связи наборного и кодового механизмов, компактного расположения всех узлов и деталей в корпусе замка, наличия блокировочного механизма, предотвращающего несанкционированное изменение кодовой комбинации. На фиг.1 изображен основной вид замка в разрезе; на фиг.2 - разрез А - А на фиг.1, который показывает детали блокировочного механизма; фиг.3 - вид C на фиг.1, без задней крышки. Все виды замка представлены на чертежах в положении "Закрыто", наборный механизм заблокирован. Предложенный секретный замок включает несколько блоков: блокировочный механизм, приводной, кодовый и наборный механизмы. Замок содержит: корпус 1, который жестко крепят к двери, например сейфа; заднюю крышку 2, прикрепляемую к корпусу посредством разъемного соединения; накидную гайку 3, навинченную на корпус 1; возвратную пружину 4. Накидная гайка соединяет наборный механизм с корпусом, а также служит для выведения из зацепления наборного механизма с кодовым при смене кодовой комбинации. Приводной механизм включает: поворотную ось 5, рычаг 6, неподвижно закрепленный на оси 5; нож 7, расположенный на рычаге 6, с целью взаимодействия с кодовым механизмом. В крышке 2 имеется углубление 8 под рычаг 6. Кулачок 9 поворотно прикреплен к корпусу 1 резьбовым кольцом 10. Палец 11 расположен на кулачке 9 для зацепления с рычагом 6. Парные штоки 12, управляемые кулачком 9. Штоки 12 связаны с исполнительным механизмом, например ригелями. Кодовый механизм состоит из втулок 13. разного диаметра, размещенных друг в друге с возможностью вращения. Резьбовые кольца 14 предотвращают осевое смещение втулок 13, соединяя их друг с другом и корпусом 1. С целью взаимодействия ножа 7 с кодовым механизмом в втулках 13 выполнены радиальные пазы 15, причем один из пазов каждой втулки более глубокий, чем остальные, а с противоположной стороны втулок 13 расположены зубья 16 для зацепления с наборным механизмом. Наборный механизм состоит из втулок 17 разного диаметра, размещенных друг в друге с возможностью вращения. Их количество соответствует кодовым втулкам 13. Резьбовые кольца 18 предотвращают осевое смещение наборных втулок 17, соединяя их друг с другом и накидной гайкой 3. На наборных втулках 17 расположены зубья 19 для зацепления с зубьями 16 кодовых втулок 13, а с противоположной стороны выполнены метки 20 по числу радиальных пазов 15. Блокировочный механизм включает: скошенный валик 21, предотвращающий отвинчивание накидной гайки 3; поворотную рукоятку 22, жестко связанную с валиком 21; подпружиненный шарик 23, фиксирующий кулачок 9 в положении замка "Закрыто". Для придания кодовым втулкам 13 устойчивых дискретных положений установлены подпружиненные шарики 24, расположенные в задней крышке 2 и взаимодействующие с радиальными пазами 15. Степень секретности замка зависит от количества кодовых втулок и пазов в них. Наиболее оптимальное количество втулок 2 - 5, а количество пазов определяется конструктивными параметрами втулок, например 8 - 16. В исходном положении "Закрыто" рычаг 6 утоплен в углублении 8 крышки 2 благодаря пружине 4. Штоки 12 выдвинуты кулачком 9 в максимальное положение из корпуса 1. Замок открывают следующим образом: набирают вращением наборных втулок 17 Необходимую кодовую комбинацию по меткам 20, при этом глубокие пазы 15 кодовых втулок 13 будут расположены напротив ножа 7. Тянущим усилием за ось 5 вводят в зацепление рычаг 6 с кулачком 9 через палец 11, при этом рычаг 6 выходит из зацепления с крышкой 2. Поворачивают кулачок 9 посредством рычага 6, вследствие чего штоки 12 входят в корпус 1 в минимальное положение - замок открыт. Для приведения замка в исходное, закрытое состояние, все операции проделывают в обратной последовательности. Смену кодовой комбинации производят следующим образом: на замке набирают действующую кодовую комбинацию, аналогично как при открывании. Ось 5 тянущим усилием выдвигают в максимальное положение, при этом нож 7 входит в глубокие пазы 15, блокируя втулки 13. Поворотом скошенного валика 21 за рукоятку 22 освобождают накидную гайку 3 и одновременно блокируют рукояткой 22 ось 5 от возвратного движения. Вывинчивают накидную гайку 3, выводя из зацепления кодовые втулки 13 и наборные втулки 17. Вращением наборных втулок 17 устанавливают новую кодовую комбинацию и запоминают ее по насечкам 20. Для приведения замка в рабочее состояние все операции проделывают в обратной последовательности. Таким образом, предложенное устройство обеспечивает повышенную секретность при простоте конструкции (в отличие от электронных кодовых замков), а также технологично в изготовлении, что дает возможность его широкого применения на практике.
