Кодовий замок

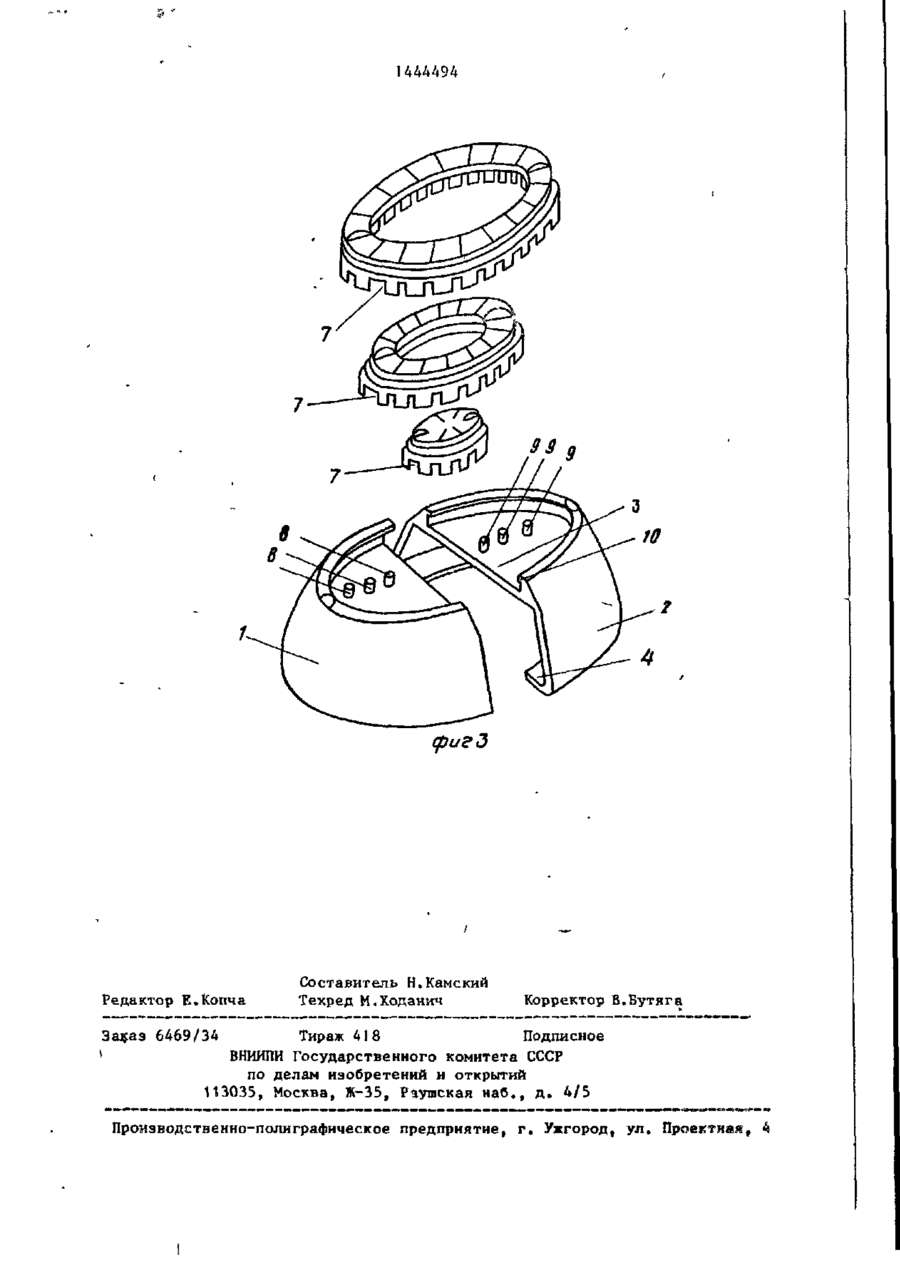

Изобретение относится к скобяным изделиям. Целью изобретения является повышение технологичности кодовых замков. Корпус замка состоит из 5 двух одинаковых частей I и 2, имеющих гнездо 3 с выступами 9 и элементы 4 для крепления корпуса замка на горловине емкости. В гнезде 3 коаксиально размещены кодовые кольца 5 с радиальными прорезями для взаимодействия с выступами 9 корпуса при отпирании. От выпадания из гнезда 3 кодовые кольца удерживаются проточками 6 и фиксирующим буртиком 10 гнезда, взаимодействующим с внешним кодовым кольцом. 3 ил. 7 со 1 1444494 Изобретение относится к скобяным изделиям. Целью изобретения является повышение технологичности. На фиг.1 изображен замок, р а з р е з ; на фиг.2 - то же, вид сверху^ на фиг.З - детали замка. Кодовый замок, преимущественно для КРЫШКИ ГОрЛОВИНЫ еМКОСТИ, СОДерЖИТ корпус э состоящий из иэуг частей 1 и 2 с возможностью разъема пс диаметральной ллоскости и имеющей "кездо 3 и'э.г2менты 4 для крепления его на крышке емкости, коаксиально установ- 15 ленные в гнезда 3 кодовые кольца 5 , имеющие проточки 6 и радиальные прорези 7, и запирающие выступы 8, р а з мещенные на дне гнезда 3 части I корпуса при взаимодействии с радиальными прорезями 7 кодовых колец, при этом он снабжен дополнительными з а п и рающими выступами 9, размещенными на дне г н е з д а части 2 корпуса, и фиксирующим буртиком 10, выполненным в 25 гнезде для взаимодействия с Енешним кодовым кольцом 5, причем проточки 6 кодовых колец выполнены на • их внутрением диаметре для фиксации большим сбивают код. При этом радиальные прорези 7 смещаются относительно выступ о в 9 корпуса, скрепляя обе части корпуса друг с другом. Замок закрыт и элементами 4 з а креплен на горловине, закрывая доступ к ее крышке. Отпирание производят путем набора кода и съема обеих частей корпуса с Головины емкости* Ф о р м у л а р е т е н и я Кодовый замок, преимущественно для крышки горловины емкости, содержащий корпус, состоящий из двух частей с возможностью разъема по диаметральной плоскости и имеющий гнездо и элементы для крапления его на крышке емкости, коаксиально установленные в гнезде кодовые кольца, каждое из которых имеет проточку для взаимной фиксации колец и радиальные прорези» и запирающие рыступы, размещенные на шхе гнезда одной из частей корпуса для взаимодействия с радиальными про*резями кодовых колец, о т л и ч а ю1щ и й с я тем, что, с целью повыгаеиз колец -каждого последующего меньше- зо ния технологичности, он снабжен дого кодового кольца. полнительными запирающими выступами, размещенными на дне гнезда другой Замок работает следующим образом. части корпуса, и фиксирующим буртиком, На горловину емкости надевают выполненным в гнезде для взаимодейчасть 1 корпуса, в гнезде 3 которого „ ствия с внешним кодовым кольцом, при размещены кодовые кольца 5» Затем этом проточки кодовых колец выполнепри набранном коде замка на горловины на их внутреннем диаметре для фикну надевают часть 2 корпуса до упора сации большим из колец каждого послес частью 1 и поворотом кодовых колец дующего меньшего кольца. 1444494 (риг З Редактор Е.Копча Составитель Н,Камский Техред М.Ходанич Корректор В.Бутяга За«аз 6469/34 1 Тираж 418 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д . 4/5 Промзводственно-полиграфическое предприятие, г» Ужгород, ул. Проектная, 4
