Кодовий замок

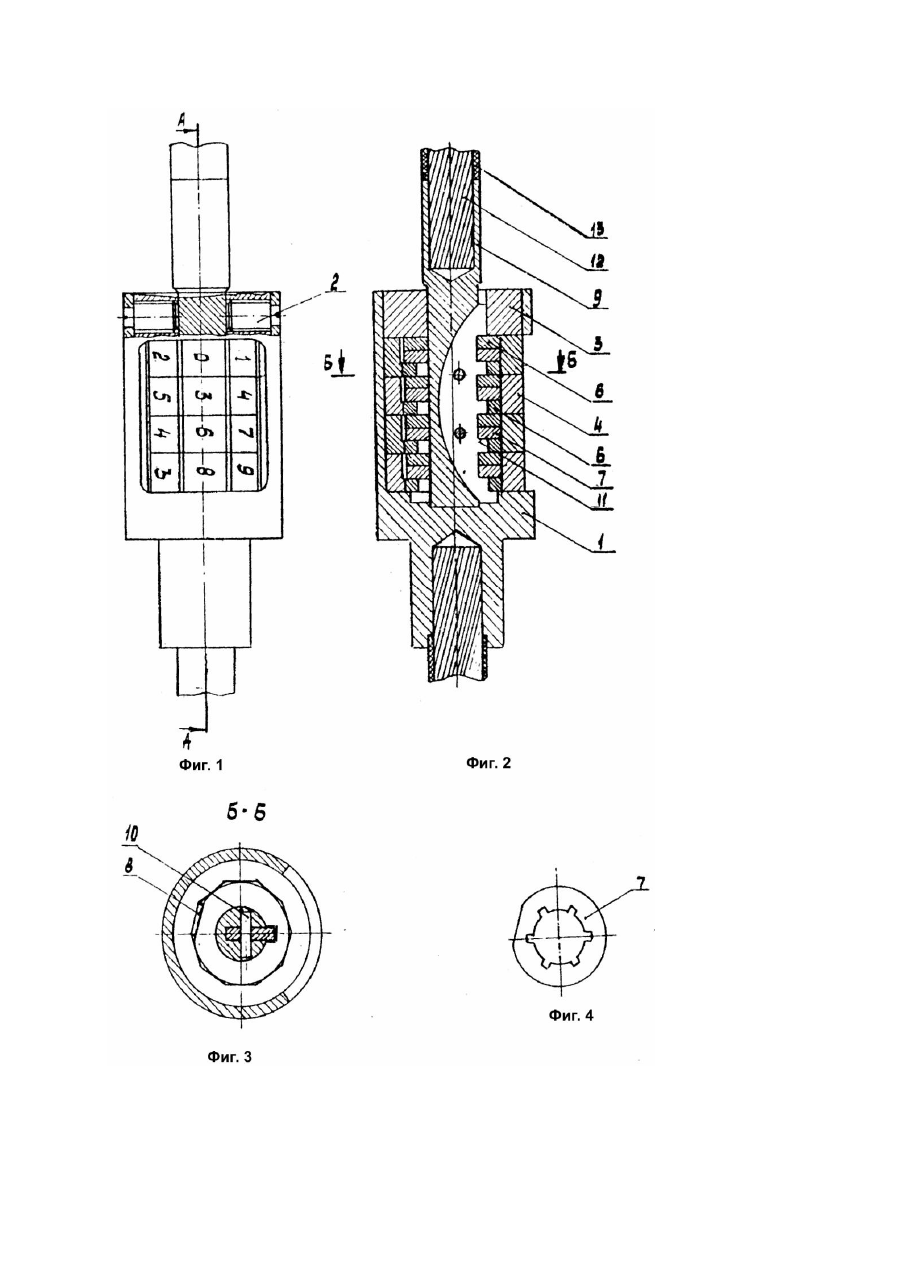

Изобретение относится к запирающим устройствам, в частности к противоугонным велосипедным, мотоциклетным и автомобильным замкам. Известен кодовый замок, в корпусе с прорезями которого установлен засов с выступами, продольным пазом и двумя кольцевыми канавками. На засове расположены кодовые диски с прорезями на внутренней поверхности для взаимодействия с выступами засова. Замок снабжен также поворотной гильзой с зубом на внутренней поверхности для размещения его в кольцевых канавках и в продольном пазе (А.с. СССР №1573122; кл. F05B37/02, 1990). Известен также кодовый замок, в корпусе которого соосно установлены кодовые кольца с выступами на внутренней поверхности и засов с головкой и хвостовиком, размещенный в кодовых кольцах. На засове расположены втулки с выемками на наружной поверхности для размещения выступов кодовых колец и дополнительная втулка, жестко закрепленная на засове. На дополнительной втулке установлено ложное кодовое кольцо. Хвостовик и отверстие в корпусе под него имеют зубчатые поверхности (А.с. СССР №1668602, кл. F05B37/02, 1991). Последнее техническое решение является наиболее близким к заявляемому. Недостатками известных устройств является их недостаточная секретность, т.е. принципиальная возможность подбора установленного кода замка посторонним лицом. Задачей настоящего изобретения является устранение указанных недостатков, т.е. повышение его секретности. Эта задача решается тем, что в кодовом замке, содержащем соосно установленные в корпусе кодовые кольца с гранями на внутренней поверхности, внутри которых по числу кодовых колец размещены основные втулки с пазом на внутренних отверстиях, в которых установлен запорный палец, выступы гребенки которого могут проходить через эти пазы. Дополнительно для повышения секретности внутри кодовых колец соосно расположены ложные втулки, отверстия которых имеют дополнительные пазы. На фиг.1 изображен общий вид замка; на фиг.2 - разрез А - А на фиг.1; на фиг.3 - разрез Б - Б на фиг.2; на фиг.4 - ложная втулка 7. Замок состоит из полого цилиндрического корпуса 1 с окном, в котором винтами 2 крепится крышка 3. Внутри корпуса 1 установлены кодовые кольца, имеющие по наружной поверхности цифровые метки, а внутренняя поверхность имеет форму 10-гранника в соответствии с цифровыми метками. Внутри кодовых колец 4 размещены дистанционные кольца 5, основные втулки 6 и ложные втулки 7. Между лысками на наружной поверхности основных втулок 6, ложных втулок 7 и гранью кодовых колец 4 установлена пластина 8, стопорящая согласно коду основные втулки 6 и ложные втулки 7 относительно кодовых колец 4. В отверстиях крышки 3, основных втулок 6 и ложных втулок 7 установлен запорный палец 9, к которому шти фтами 10 крепится пластинчатая гребенка 11, выступы которой могут проходить через продольный паз, выполненный в отверстиях крышки 3, основных втулок 6 и ложных втулок 7. Для повышения секретности замка отверстия в ложных втулках 7 имеют дополнительные пазы. В отверстиях запорного пальца 9 и хвостовика корпуса 1 закреплен трос 12, имеющий мягкую обшивку 13. Замок работает следующим образом. Для отпирания замка поворотом кодовых колец 4 до совмещения с риской на корпусе 1 через окно в корпусе 1 набирают код замка. При этом пазы крышки 3, основных втулок 6 и один из пазов ложных втулок 7 совпадают с выступами гребенки 11, что позволяет вынуть запорный палец 9. Для запирания замка при набранном коде вставляют запорный палец 9 до упора и поворотом кодовых колец 4 сбивают код замка. Смену кода замка осуществляют следующим образом. При открытом замке, т.е. снятом запорном пальце 9 заворачивают внутрь винты 2 до выхода их шлицевых концов из отверстий корпуса 1. После этого вынимают из корпуса 1 крышку 3 и кодовые кольца 4 в сборе с основными втулками 6, ложными втулками 7, дистанционными кольцами 6 и пластинами 8. Вынимая пластины 8, поворачивают основные втулки 6 и ложные втулки 7 относительно кодовых колец 4, устанавливая нужный код. Затем снова вставляют пластины 8 между гранями кодовых колец 4 и лысками основных втулок 6 и ложных втулок 7, фиксируя код. Вставляют собранные кодовые кольца 4 и крышку 3 вн утрь корпуса 1 и через отверстия в нем выкручивают винты 2 до входа их концов в отверстия корпуса 1. Благодаря наличию ложных втулок 7, имеющих дополнительные пазы, значительно повышается секретность замка, т.к. только один паз совпадает с пазом в основной втулке 6, а при совпадении остальных пазов даже всех ложных втулок 7 с выступами гребенки 11 запорный палец 9 сдвинется только на толщину ложной втулки 7 и выступ гребенки 11 уткнется в тело основной втулки 6. По сравнению с прототипом секретность замка многократно повышается из-за наличия нескольких ложных втулок, в то время, как в прототипе такая втулка только одна.
