Бальнеологічна ванна “волна”

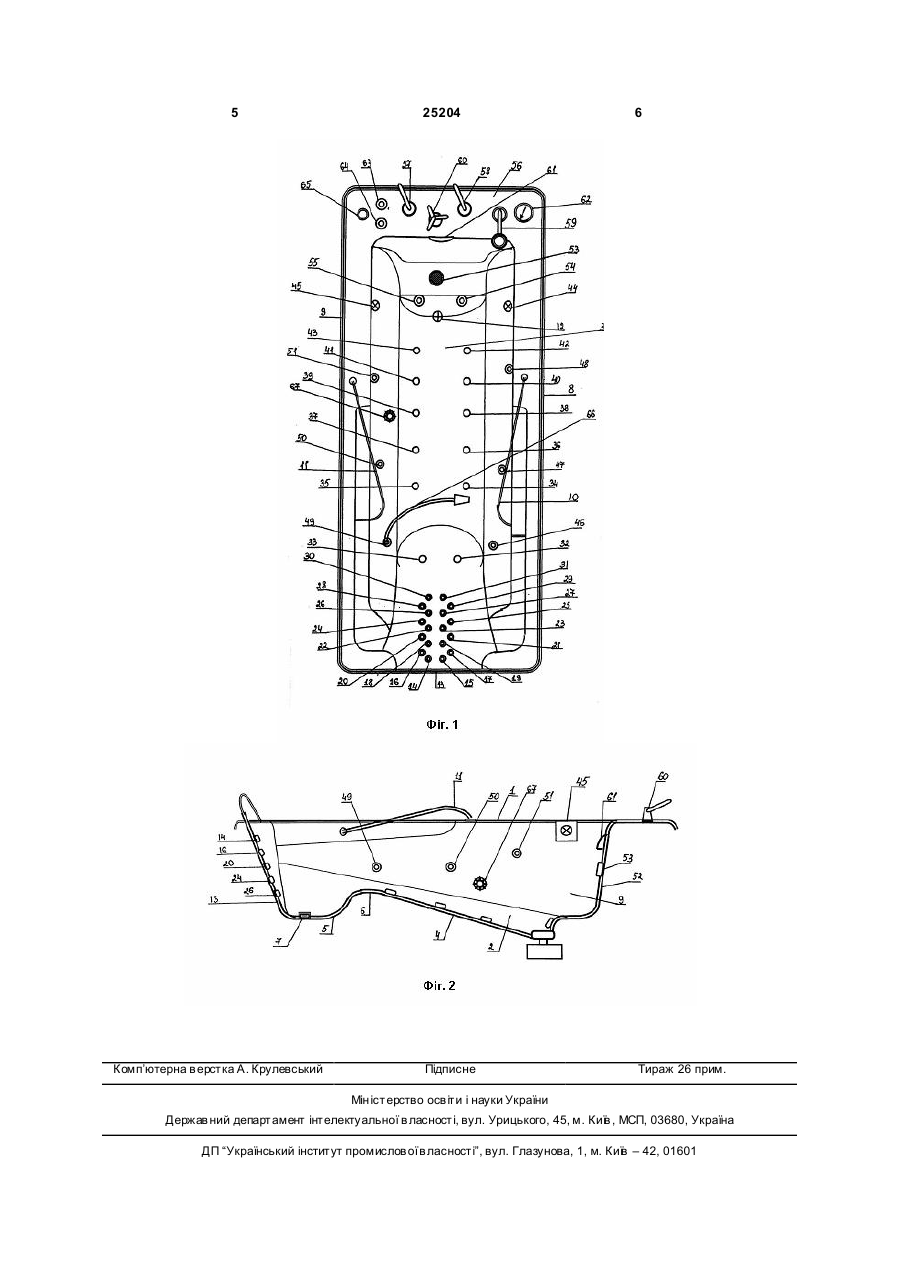

Бальнеологічна ванна, що містить корпус і ємність трапецієподібної форми із заокругленими кутами, до якої прикріплені поручні, панель керування із важелями керування у вигляді крана для наповнення ванни, крана для подачі води в душлійку, термометр, яка відрізняється тим, що поручні на бічних стінках ємності ванни прикріплені одним кінцем до центра внутрішньої поверхні бічної стінки, а другим до борту бічної стінки, у донній частині ємності ванни розташований електрозливний отвір, донну частину виконано хвилеподібної 3 25204 передньої стінки встановлено віялом гідромасажні форсунки, і паралельно одна одній по краю ввігнутої площини донної частини розташовані гідромасажні форсунки, на внутрішній поверхні задньої стінки встановлено хромовипромінювач, під яким розташовано сопла, панель керування обладнано напівавтоматичним термозмішувачем, кнопками вмикання з регуляторами подачі повітря в гідромасажні форсунки, кнопкою режимів хромотерапії, при цьому ємність ванни обладнано водозабірником, розміщеним на внутрішній поверхні бічної стінки та шлангом, а до корпусу ванни прикріплено склопластикові панелі. Бальнеологічну ванну представлено наступними кресленнями. Фіг.1 - вигляд ємності ванни згори Фіг.2 - загальний вигляд ванни у розрізі Бальнеологічна ванна, що заявляється, містить корпус 1 та ємність 2 трапецієподібної форми з закругленими кутами у якій донна частина 3 має хвилеподібну форму у вигляді ввігнути х 4, 5 та опуклої 6 площин, на ввігнутій 5 площині розміщено злив 7. До бічних стінок 8, 9 ємності ванни прикріплені поручні 10, 11 одним кінцем до центра внутрішньої бічної поверхні, а іншим до борту бічної стінки. У донній частині 3 розташовано електрозливний отвір 12. На внутрішній поверхні передньої стінки 13 встановлено віялом гідромасажі форсунки 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31. По краю ввігнутої 4 площини донної частини 3 паралельно одна одній встановлено гідромасажні форсунки 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43. Внутрішню поверхню бічних стінок 8, 9 обладнано отворами переливу 44, 45 та гідромасажними форсунками 46, 47, 48, 49, 50, 51, розташованими напроти одна одної. На внутрішній поверхні задньої стінки 52 встановлено хромовипромінювач 53, під яким розташовані сопла 54, 55. Задню стінку 52 обладнано панеллю керування 56 із важелями керування у вигляді 4 крану 57 для наповнення ванни, крану 58 для подачі води в душ-лійку 59. На панелі керування 56 розташовано напівавтоматичний термозмішувач 60 з наливом 61, термометр 62, кнопки вмикання 63, 64 із регуляторами подачі повітря двоконтурної системи у гідромасажні форсунки 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27 та 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 46, 47, 48, 49, 50, 51, а також кнопка 65 вмикання режимів хромотерапії. Ванну обладнано шлангом 66 для лікувального масажу та водозабірником 67, розташованим на внутрішній поверхні бічної стінки 9. До корпусу ванни прикріплено склопластикові панелі. Бальнеологічна ванна працює наступним чином. Ємність 2 корпуса 1 ванни заповнюють водою через кран 57 та автоматичний термозмішувач 60 з наливом 61. Температуру води у ванні контролюють термометром 62. Пацієнт сідає у ванну та вмикають кнопки вмикання 63, 64 з регуляторами подачі повітря двоконтурної системи у гідромасажні форсунки 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27 та 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 46, 47, 48, 49, 50, 51.Через водозабірник 67 вода з гідронасоса поступає у гідромасажні форсунки. Після цього кнопкою 66 вмикання режимів хромотерапії вмикають хромовипромінювач 53. Після закінчення процедури пацієнт користується душ-лійкою 59 та через електрозливний отвір 12 випускає воду з ванної ємності. Використання корисної моделі, що заявляється забезпечує зручність при користуванні пацієнтом вказаної бальнеологічної ванни та можливість здійснення повноцінного масажу всього тіла пацієнта завдяки різноманітної серії гідромасажних форсунок сумісно з хромовипрпомінюванням, завдяки чому корисна модель буде зручною при користуванні та багатофункціональною. 5 Комп’ютерна в ерстка А. Крулевський 25204 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
