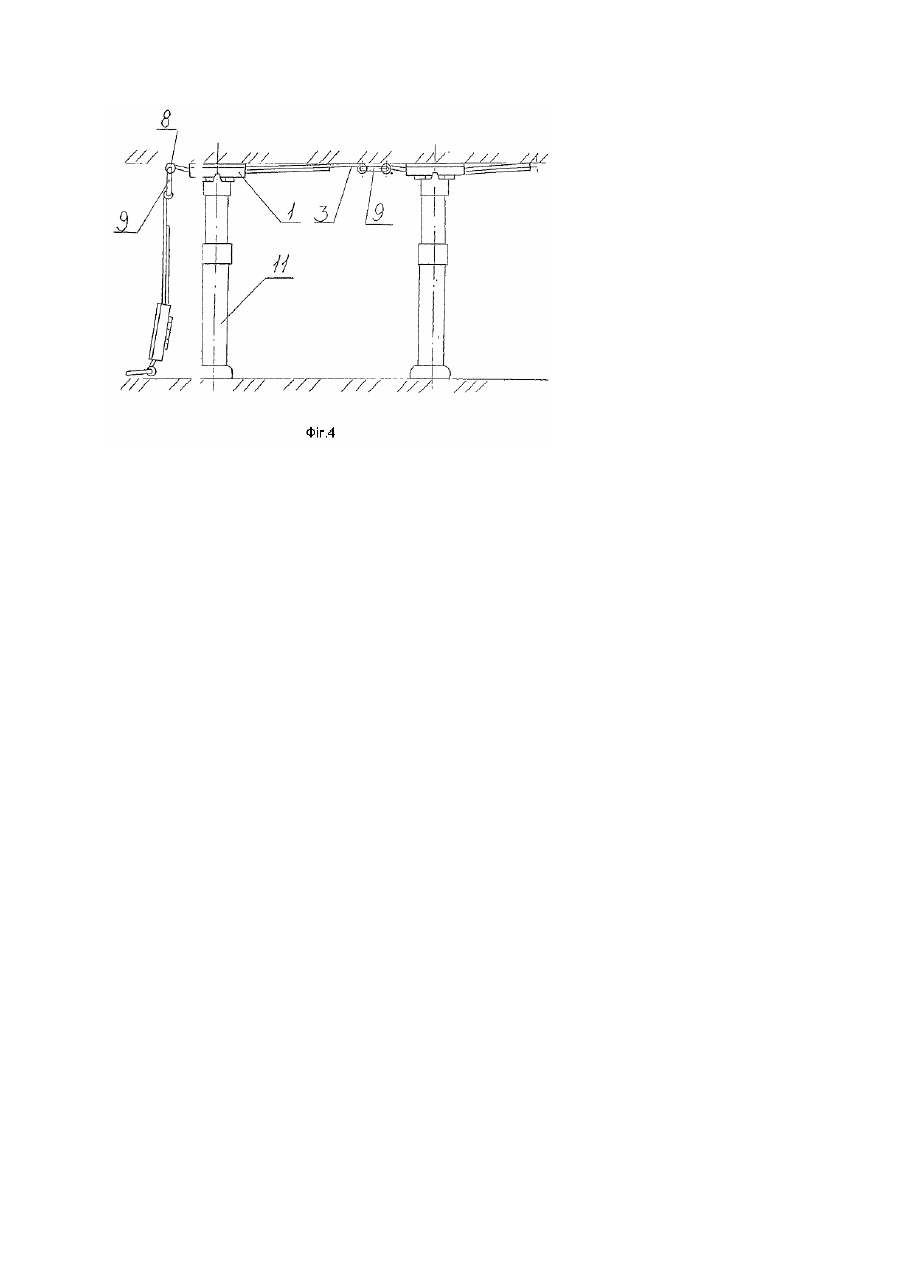

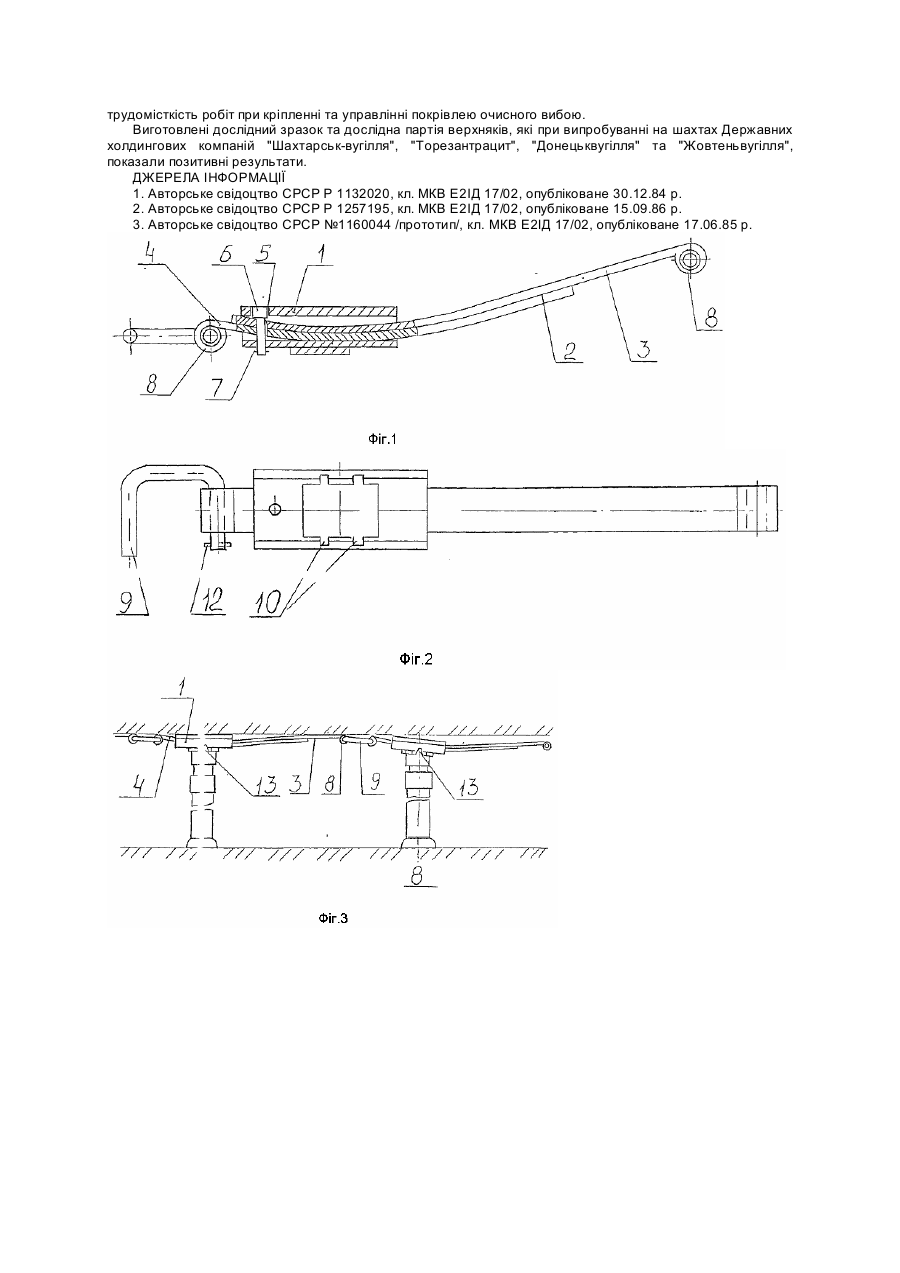

Верхняк індивідуального кріплення

Винахід стосується гірничої справи та може бути використаний для кріплення очисних виробок, які вимагають консольної підтримки покрівлі пласта. Відомий висувний верхняк, що містить корпус з упором та опорою під стояк, у внутрішній порожнині якого встановлений підтримуючий елемент з можливістю переміщення відносно поздовжньої осі верхняка, при цьому упор розміщений на зовнішній верхній поверхні корпусу та виконаний у вигляді похилої у бік від заднього кінця верхняка площини/І/. Вадами відомого верхняка є складність конструкції через наявність опори складної конструкції, трудомісткість та довготривалість робіт через ручне встановлення опори в необхідне положення. Відомий також ресорний верхняк індивідуального кріплення, який включає закріплену, похилою ділянкою на плоскій опорі, консоль, вільний кінець якої вигнутий у вигляді гачка, а закріплений - має вилку з паралельними щоками, розташованими під гострим кутом до площини передньої частини гачка /2/. Вадою даного верхняка є мала надійність у фіксації його на голівці стояка. Найбільш близьким по технічній" сутності та досягнутому результату є верхняк індивідуального кріплення, що містить консоль, встановлену у корпусі, що має (фіксатори, консоль зроблена з ресорних пластин, а її задній кінець вигнутий догори./3/ Вадами такого верхняка є мала надійність фіксації його у корпусі та з'єднання верхняка з суміжними верхняками - гачками, що погіршyє безпеку робіт та приводить до ремонтонепридатності корпусу верхняка. До основи винаходу покладене завдання удосконалення верхняка індивідуального кріплення шляхом з'єднання ресорних пластин між собою та з корпусом змінним стержнем, встановленним у вертикальному каналі, виробленому у корпусі верхняка та ресорах консолі, що забезпечує надійність замикання верхняків у лінію при нерівній, уступчастій покрівлі незалежно від ступеня притискання консолі ресори по покрівлі, чим забезпечується надійність експлуатації та ремонтопридатність верхняка, покращує безпеку робіт. Поставлене завдання вирішується тим, що верхняк індивідуального кріплення, що містить виконану з ресорних пластин консоль з сполучною ланкою для з'єднання з суміжним верхняком, встановлену у корпусі, який має фіксатори під головку стояка, згідно з винаходом передбачені такі конструктивні відмінності: ресорні пластини з'єднані між собою та з корпусом за допомогою зйомних сполучних елементів, зроблених у вигляді стержня; стержень, встановлений у вертикальному каналі, зробленому у корпусі та ; ресорах консолі; стержень зафіксований з одного кінця за допомогою горизонтально розташованого шплінта* Крім того, ресорні смуги на одному кінці оснащені вушками, у отвори яких встановлена, з можливістю вільного обертання, виконана П-по-пібною, сполучна ланка, на кінцях якої зроблені отвори для додаткових зйомних шплінтів. Аналіз заявленого верхняка індивідуального кріплення в порівнянні з відомими у даній галузі техніки дозволяє зробити висновок про те, що вказана у формулі винаходу сукупність відмітних ознак відповідає критеріям патентоспроможності "новизна* та "суттєві відмінності". Запропоноване технічне рішення відповідає також критерію "винахідницький рівень", оскільки забезпечує досягнення нових властивостей, раніше не досягнутих у відомих аналогічних рішеннях, тому що з'єднання ресорних пластин між собою та з корпусом зйомними стержнями, що встановлюються у вертикальних каналах, зпоблених у корпусі та ресорах консолі, збільшує надійність експлуатації та безпеку ведення робіт. Сутність пристрою пояснюється кресленнями, де: на Фіг.1-загальний вигляд верхняка–вигляд збоку; Фіг.2-загальний вигляд верхняка-вигляд знизу; Фіг.3-навішення верхняків; Фіг.4-вилучення верхняків Верхняк індивідуального кріплення складається з корпусу 1 з фіксаторами 10, консолі 2, що має верхню 3 та нижню 4 ресорні смуги: у корпусі 1 та смугах 3,4 зроблений вертикальний канал 3, у який встановлюється стержень 6, що фіксується стопорним шплінтом 7; ресорні смуги 3,4 на одному кінці оснащені вушками 8, у отворах яких встановлюють, з можливістю вільного обертання, П-подібну сполучну ланку 9 з фіксатором 12, стояк 2 з фіксаторами 13, на який встановлюють корпус 1 верхняка. Робота пристрою здійснюється таким чином: Установлюваний верхняк за допомогою сполучної ланки 9, яку просовують у вушко 8 консолі 2, з'єднують / навішують/ з раніше встановленим суміжним верхняком, підводять стояк 2 з фіксаторами 13 під корпус 1 верхняка з фіксаторами 10 та повертають верхняк у вертикальній площині до контакту консолі 2 з покрівлею виробки, зусиллям розпору стояка 2 притискують верхняк до покрівлі. При посадці покрівлі робітник, знаходячись під прикриттям суміжного верхняка, розвантажує стояк 2, верхняк у шарнірному з”єднанні/вушко 8-ланка9/ повертається та зависає вертикально на притиснутому до покрівлі стояком 2 суміжному верхняку, потім, усуненням ланки 9 з вушка 8 консолі 2, роз”єднують верхняк, що знімається з суміжним верхняком та усувають стояк 2.Усунені стояк 2 та верхняк встановлюють у першому ряду кріплення біля конвеєру,як резервне кріплення. Технічна пристосованність запропонованного верхняка полягає у простоті його виготовлення, у використанні при виготовленні відомих матеріалів та технологій. Використання запропонованого верхняка, який дозволяє надійно замикати верхняки у лінію при нерівній, уступчастій покрівлі за рахунок встановлення, з можливістю вільного обертання, П-подібної сполучної ланки, тз надійного з'єднання корпусу та консолі зйомним стержнем з фіксатором, забезпечує надійність експлуатації та ремонтопридатність верхняка, дозволяє покращити безпеку та знизити трудомісткість робіт при кріпленні та управлінні покрівлею очисного вибою. Виготовлені дослідний зразок та дослідна партія верхняків, які при випробуванні на шахтах Державних холдингових компаній "Шахтарськ-вугілля", "Торезантрацит", "Донецьквугілля" та "Жовтеньвугілля", показали позитивні результати. ДЖЕРЕЛА ІНФОРМАЦІЇ 1. Авторське свідоцтво СРСР P 1132020, кл. МКВ Е2ІД 17/02, опубліковане 30.12.84 р. 2. Авторське свідоцтво СРСР P 1257195, кл. МКВ Е2ІД 17/02, опубліковане 15.09.86 р. 3. Авторське свідоцтво СРСР №1160044 /прототип/, кл. МКВ Е2ІД 17/02, опубліковане 17.06.85 р.
