Спосіб освітлення пташника при клітковому утриманні курей-несучок

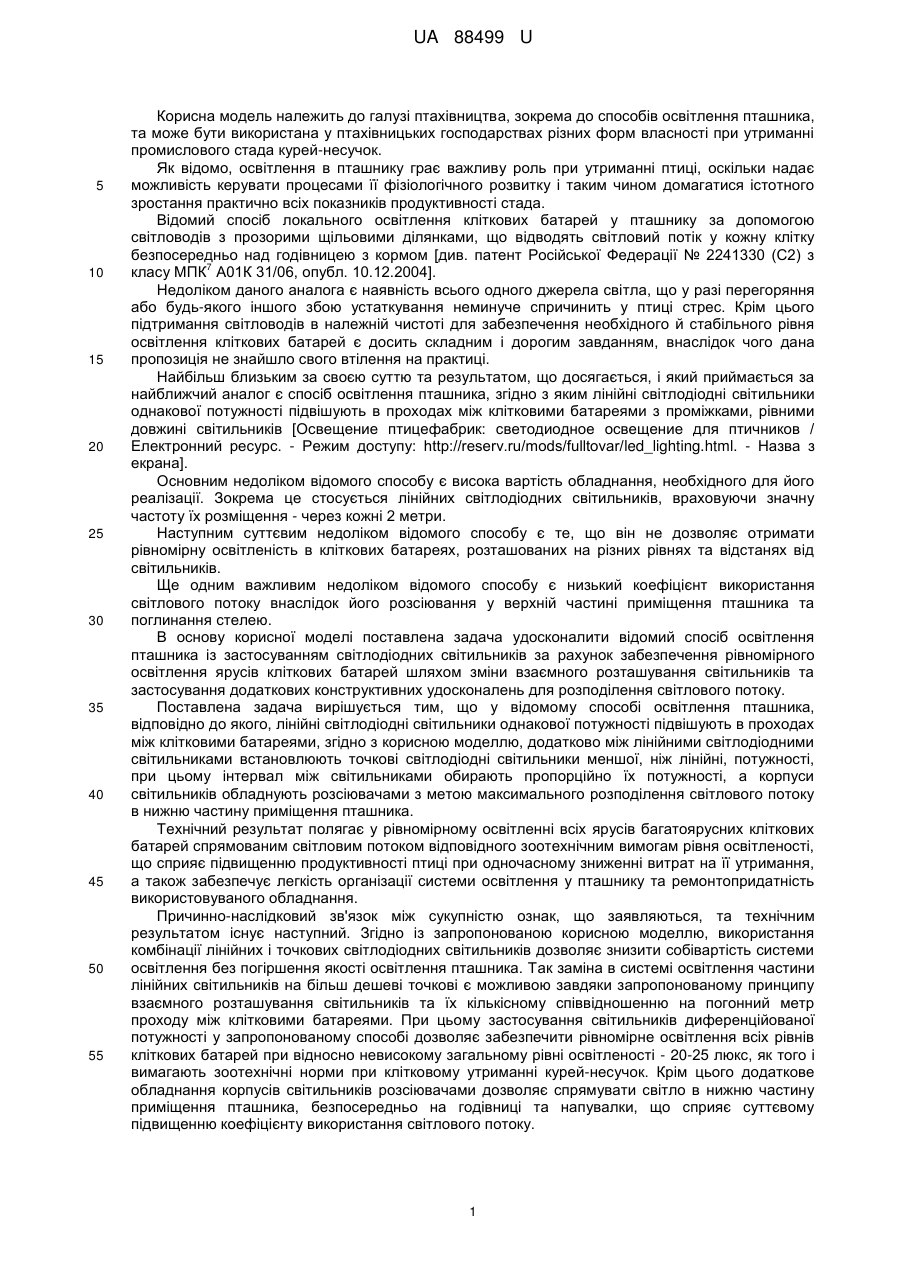

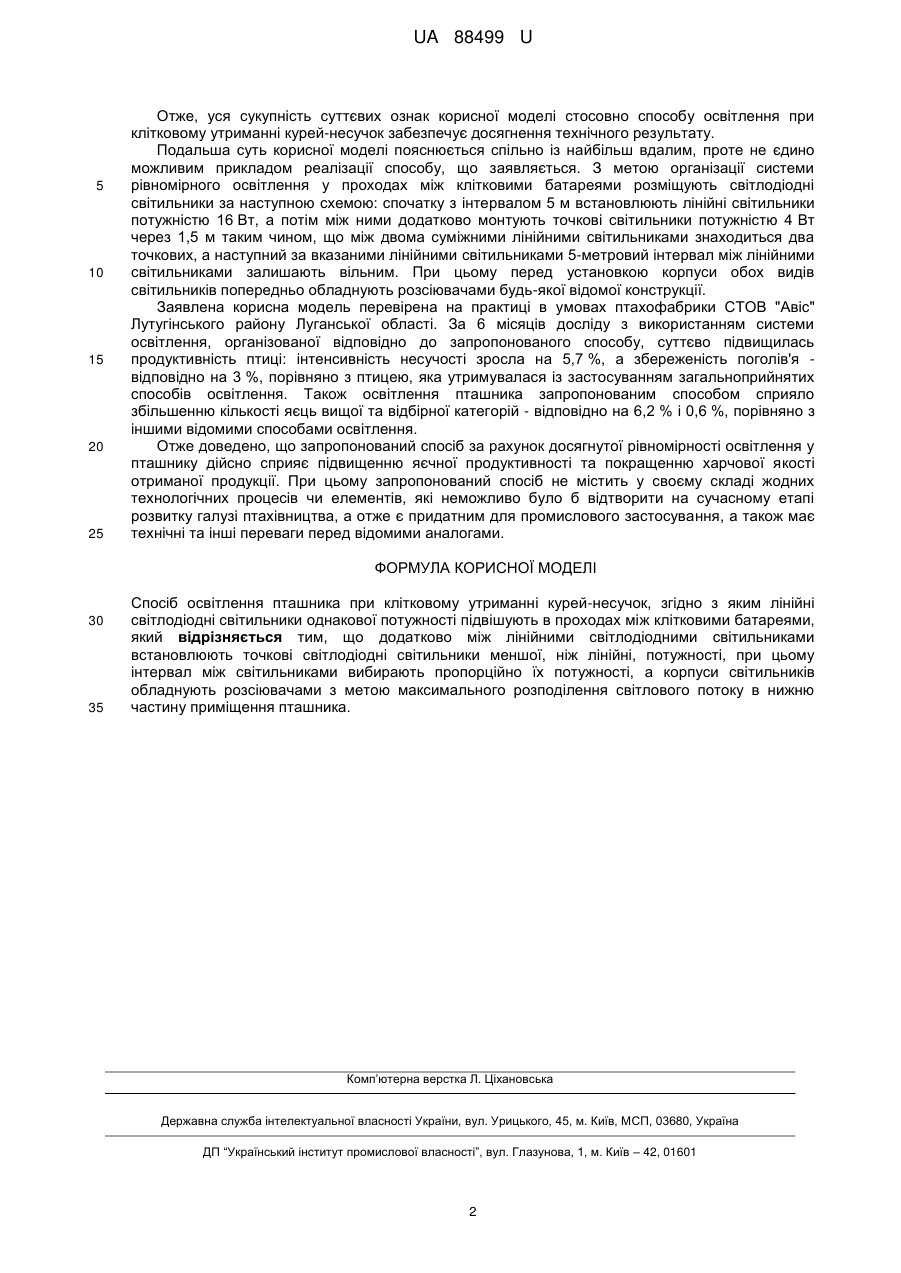

Реферат: Спосіб освітлення пташника при клітковому утриманні курей-несучок, згідно з яким лінійні світлодіодні світильники однакової потужності підвішують в проходах між клітковими батареями. Додатково між лінійними світлодіодними світильниками встановлюють точкові світлодіодні світильники меншої, ніж лінійні, потужності, при цьому інтервал між світильниками вибирають пропорційно їх потужності, а корпуси світильників обладнують розсіювачами з метою максимального розподілення світлового потоку в нижню частину приміщення пташника. UA 88499 U (12) UA 88499 U UA 88499 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі птахівництва, зокрема до способів освітлення пташника, та може бути використана у птахівницьких господарствах різних форм власності при утриманні промислового стада курей-несучок. Як відомо, освітлення в пташнику грає важливу роль при утриманні птиці, оскільки надає можливість керувати процесами її фізіологічного розвитку і таким чином домагатися істотного зростання практично всіх показників продуктивності стада. Відомий спосіб локального освітлення кліткових батарей у пташнику за допомогою світловодів з прозорими щільовими ділянками, що відводять світловий потік у кожну клітку безпосередньо над годівницею з кормом [див. патент Російської Федерації № 2241330 (С2) з 7 класу МПК А01К 31/06, опубл. 10.12.2004]. Недоліком даного аналога є наявність всього одного джерела світла, що у разі перегоряння або будь-якого іншого збою устаткування неминуче спричинить у птиці стрес. Крім цього підтримання світловодів в належній чистоті для забезпечення необхідного й стабільного рівня освітлення кліткових батарей є досить складним і дорогим завданням, внаслідок чого дана пропозиція не знайшло свого втілення на практиці. Найбільш близьким за своєю суттю та результатом, що досягається, і який приймається за найближчий аналог є спосіб освітлення пташника, згідно з яким лінійні світлодіодні світильники однакової потужності підвішують в проходах між клітковими батареями з проміжками, рівними довжині світильників [Освещение птицефабрик: светодиодное освещение для птичников / Електронний ресурс. - Режим доступу: http://reserv.ru/mods/fulltovar/led_lighting.html. - Назва з екрана]. Основним недоліком відомого способу є висока вартість обладнання, необхідного для його реалізації. Зокрема це стосується лінійних світлодіодних світильників, враховуючи значну частоту їх розміщення - через кожні 2 метри. Наступним суттєвим недоліком відомого способу є те, що він не дозволяє отримати рівномірну освітленість в кліткових батареях, розташованих на різних рівнях та відстанях від світильників. Ще одним важливим недоліком відомого способу є низький коефіцієнт використання світлового потоку внаслідок його розсіювання у верхній частині приміщення пташника та поглинання стелею. В основу корисної моделі поставлена задача удосконалити відомий спосіб освітлення пташника із застосуванням світлодіодних світильників за рахунок забезпечення рівномірного освітлення ярусів кліткових батарей шляхом зміни взаємного розташування світильників та застосування додаткових конструктивних удосконалень для розподілення світлового потоку. Поставлена задача вирішується тим, що у відомому способі освітлення пташника, відповідно до якого, лінійні світлодіодні світильники однакової потужності підвішують в проходах між клітковими батареями, згідно з корисною моделлю, додатково між лінійними світлодіодними світильниками встановлюють точкові світлодіодні світильники меншої, ніж лінійні, потужності, при цьому інтервал між світильниками обирають пропорційно їх потужності, а корпуси світильників обладнують розсіювачами з метою максимального розподілення світлового потоку в нижню частину приміщення пташника. Технічний результат полягає у рівномірному освітленні всіх ярусів багатоярусних кліткових батарей спрямованим світловим потоком відповідного зоотехнічним вимогам рівня освітленості, що сприяє підвищенню продуктивності птиці при одночасному зниженні витрат на її утримання, а також забезпечує легкість організації системи освітлення у пташнику та ремонтопридатність використовуваного обладнання. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом існує наступний. Згідно із запропонованою корисною моделлю, використання комбінації лінійних і точкових світлодіодних світильників дозволяє знизити собівартість системи освітлення без погіршення якості освітлення пташника. Так заміна в системі освітлення частини лінійних світильників на більш дешеві точкові є можливою завдяки запропонованому принципу взаємного розташування світильників та їх кількісному співвідношенню на погонний метр проходу між клітковими батареями. При цьому застосування світильників диференційованої потужності у запропонованому способі дозволяє забезпечити рівномірне освітлення всіх рівнів кліткових батарей при відносно невисокому загальному рівні освітленості - 20-25 люкс, як того і вимагають зоотехнічні норми при клітковому утриманні курей-несучок. Крім цього додаткове обладнання корпусів світильників розсіювачами дозволяє спрямувати світло в нижню частину приміщення пташника, безпосередньо на годівниці та напувалки, що сприяє суттєвому підвищенню коефіцієнту використання світлового потоку. 1 UA 88499 U 5 10 15 20 25 Отже, уся сукупність суттєвих ознак корисної моделі стосовно способу освітлення при клітковому утриманні курей-несучок забезпечує досягнення технічного результату. Подальша суть корисної моделі пояснюється спільно із найбільш вдалим, проте не єдино можливим прикладом реалізації способу, що заявляється. З метою організації системи рівномірного освітлення у проходах між клітковими батареями розміщують світлодіодні світильники за наступною схемою: спочатку з інтервалом 5 м встановлюють лінійні світильники потужністю 16 Вт, а потім між ними додатково монтують точкові світильники потужністю 4 Вт через 1,5 м таким чином, що між двома суміжними лінійними світильниками знаходиться два точкових, а наступний за вказаними лінійними світильниками 5-метровий інтервал між лінійними світильниками залишають вільним. При цьому перед установкою корпуси обох видів світильників попередньо обладнують розсіювачами будь-якої відомої конструкції. Заявлена корисна модель перевірена на практиці в умовах птахофабрики СТОВ "Авіс" Лутугінського району Луганської області. За 6 місяців досліду з використанням системи освітлення, організованої відповідно до запропонованого способу, суттєво підвищилась продуктивність птиці: інтенсивність несучості зросла на 5,7 %, а збереженість поголів'я відповідно на 3 %, порівняно з птицею, яка утримувалася із застосуванням загальноприйнятих способів освітлення. Також освітлення пташника запропонованим способом сприяло збільшенню кількості яєць вищої та відбірної категорій - відповідно на 6,2 % і 0,6 %, порівняно з іншими відомими способами освітлення. Отже доведено, що запропонований спосіб за рахунок досягнутої рівномірності освітлення у пташнику дійсно сприяє підвищенню яєчної продуктивності та покращенню харчової якості отриманої продукції. При цьому запропонований спосіб не містить у своєму складі жодних технологічних процесів чи елементів, які неможливо було б відтворити на сучасному етапі розвитку галузі птахівництва, а отже є придатним для промислового застосування, а також має технічні та інші переваги перед відомими аналогами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Спосіб освітлення пташника при клітковому утриманні курей-несучок, згідно з яким лінійні світлодіодні світильники однакової потужності підвішують в проходах між клітковими батареями, який відрізняється тим, що додатково між лінійними світлодіодними світильниками встановлюють точкові світлодіодні світильники меншої, ніж лінійні, потужності, при цьому інтервал між світильниками вибирають пропорційно їх потужності, а корпуси світильників обладнують розсіювачами з метою максимального розподілення світлового потоку в нижню частину приміщення пташника. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
