Пристрій для введення речовин

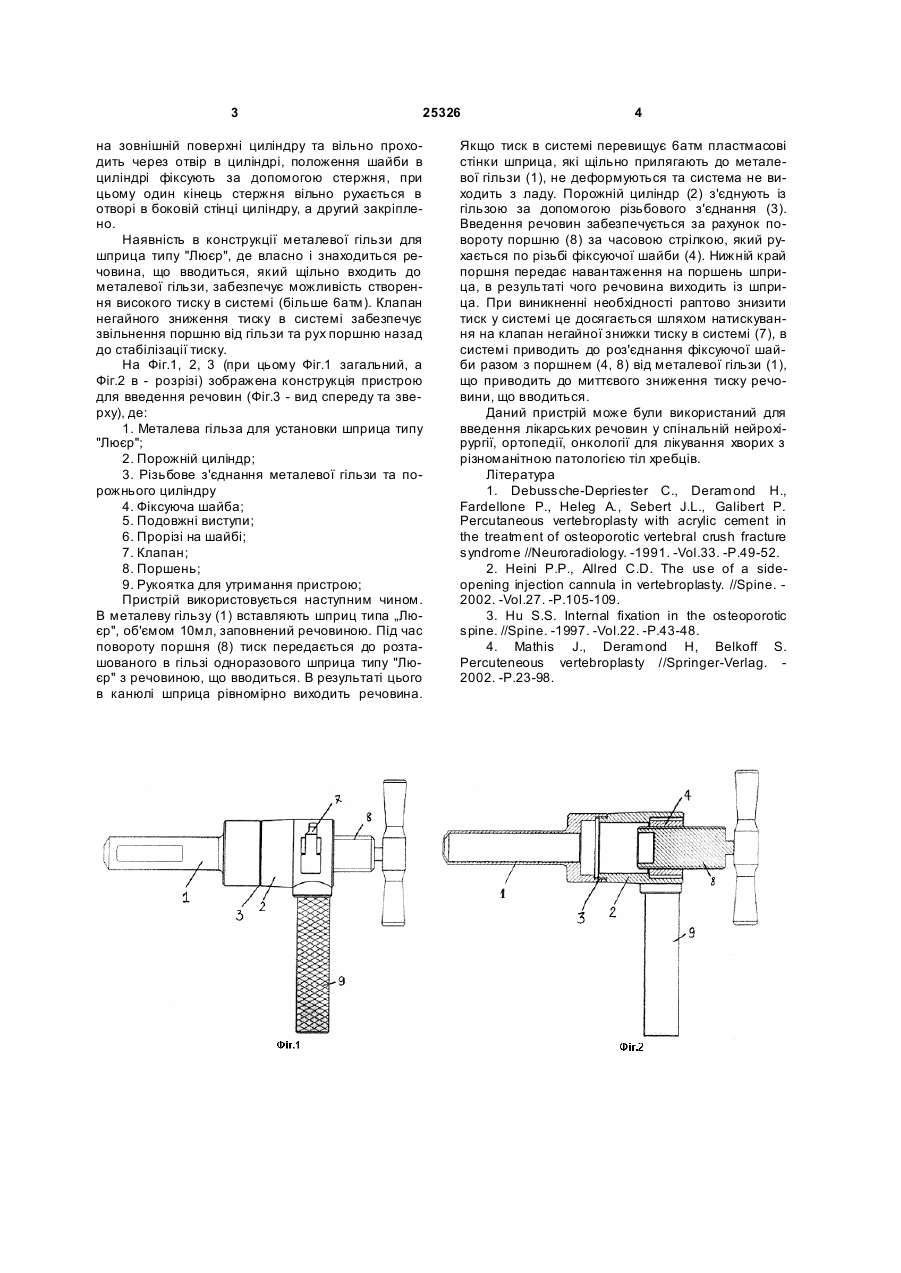

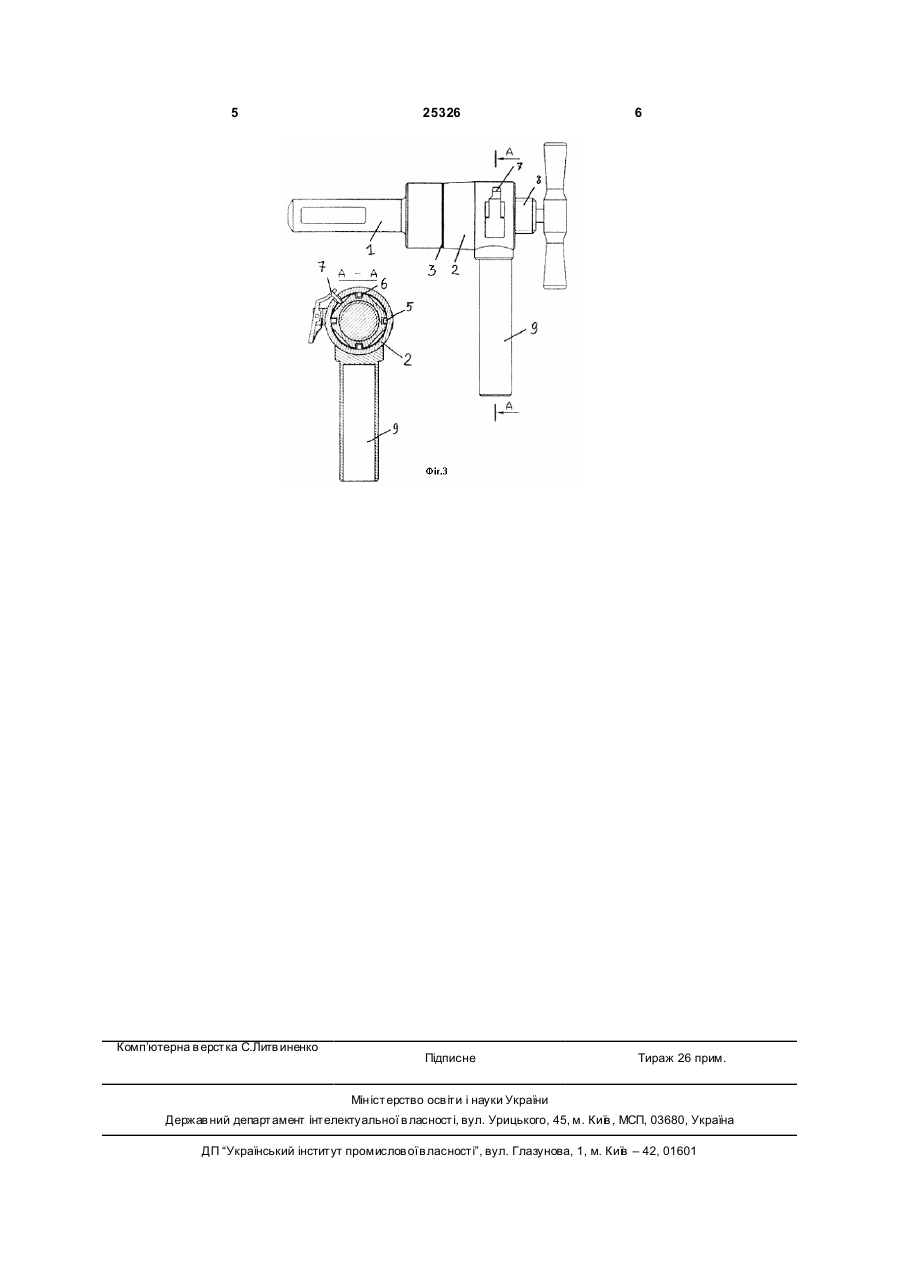

Пристрій для введення речовин, що містить шприц, який відрізняється тим, що шприц складається з металевої гільзи, в основі якої є отвір для з'єднання з голкою, а в верхній частині розміщений вузол для різьбового з'єднання з метале 3 25326 на зовнішній поверхні циліндру та вільно проходить через отвір в циліндрі, положення шайби в циліндрі фіксують за допомогою стержня, при цьому один кінець стержня вільно рухається в отворі в боковій стінці циліндру, а другий закріплено. Наявність в конструкції металевої гільзи для шприца типу "Люєр", де власно і знаходиться речовина, що вводиться, який щільно входить до металевої гільзи, забезпечує можливість створення високого тиску в системі (більше 6атм). Клапан негайного зниження тиску в системі забезпечує звільнення поршню від гільзи та рух поршню назад до стабілізації тиску. На Фіг.1, 2, 3 (при цьому Фіг.1 загальний, а Фіг.2 в - розрізі) зображена конструкція пристрою для введення речовин (Фіг.3 - вид спереду та зверху), де: 1. Металева гільза для установки шприца типу "Люєр"; 2. Порожній циліндр; 3. Різьбове з'єднання металевої гільзи та порожнього циліндру 4. Фіксуюча шайба; 5. Подовжні виступи; 6. Прорізі на шайбі; 7. Клапан; 8. Поршень; 9. Рукоятка для утримання пристрою; Пристрій використовується наступним чином. В металеву гільзу (1) вставляють шприц типа „Люєр", об'ємом 10мл, заповнений речовиною. Під час повороту поршня (8) тиск передається до розташованого в гільзі одноразового шприца типу "Люєр" з речовиною, що вводиться. В результаті цього в канюлі шприца рівномірно виходить речовина. 4 Якщо тиск в системі перевищує 6атм пластмасові стінки шприца, які щільно прилягають до металевої гільзи (1), не деформуються та система не виходить з ладу. Порожній циліндр (2) з'єднують із гільзою за допомогою різьбового з'єднання (3). Введення речовин забезпечується за рахунок повороту поршню (8) за часовою стрілкою, який рухається по різьбі фіксуючої шайби (4). Нижній край поршня передає навантаження на поршень шприца, в результаті чого речовина виходить із шприца. При виникненні необхідності раптово знизити тиск у системі це досягається шляхом натискування на клапан негайної знижки тиску в системі (7), в системі приводить до роз'єднання фіксуючої шайби разом з поршнем (4, 8) від металевої гільзи (1), що приводить до миттєвого зниження тиску речовини, що вводиться. Даний пристрій може були використаний для введення лікарських речовин у спінальній нейрохірургії, ортопедії, онкології для лікування хворих з різноманітною патологією тіл хребців. Література 1. Debussche-Depriester C., Deramond H., Fardellone P., Heleg A., Sebert J.L., Galibert P. Percutaneous vertebroplasty with acrylic cement in the treatment of osteoporotic vertebral crush fracture syndrome //Neuroradiology. -1991. -Vol.33. -P.49-52. 2. Heini P.P., Allred C.D. The use of a sideopening injection cannula in vertebroplasty. //Spine. 2002. -Vol.27. -P.105-109. 3. Hu S.S. Internal fixation in the osteoporotic spine. //Spine. -1997. -Vol.22. -P.43-48. 4. Mathis J., Deramond H, Belkoff S. Percuteneous vertebroplasty //Springer-Verlag. 2002. -P.23-98. 5 Комп’ютерна в ерстка C.Литв иненко 25326 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
