Табурет

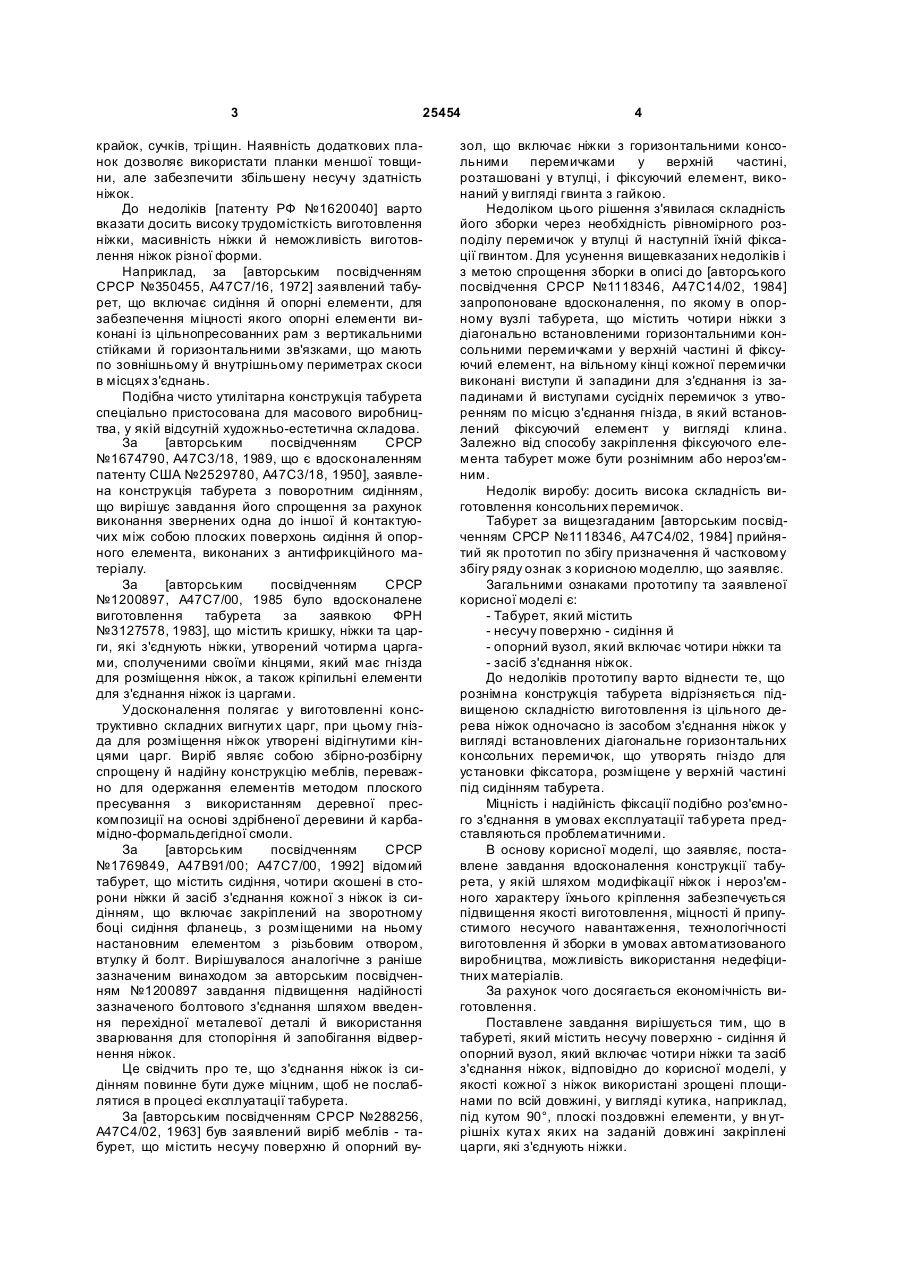

1. Табурет, який містить несучу поверхню сидіння, й опорний вузол, який включає чотири ніжки та засіб з'єднання ніжок, який відрізняється тим, що як кожна із чотирьох ніжок використані зрощені площинами по всій довжині у вигляді кутика, наприклад, під кутом 90°, плоскі поздовжні елементи, у внутрішніх кутах яких на заданій довжині закріплені царги, які з'єднують ніжки. 3 25454 крайок, сучків, трі щин. Наявність додаткових планок дозволяє використати планки меншої товщини, але забезпечити збільшену несучу здатність ніжок. До недоліків [патенту РФ №1620040] варто вказати досить високу трудомісткість виготовлення ніжки, масивність ніжки й неможливість виготовлення ніжок різної форми. Наприклад, за [авторським посвідченням СРСР №350455, А47С7/16, 1972] заявлений табурет, що включає сидіння й опорні елементи, для забезпечення міцності якого опорні елементи виконані із цільнопресованних рам з вертикальними стійками й горизонтальними зв'язками, що мають по зовнішньому й внутрішньому периметрах скоси в місцях з'єднань. Подібна чисто утилітарна конструкція табурета спеціально пристосована для масового виробництва, у якій відсутній художньо-естетична складова. За [авторським посвідченням СРСР №1674790, А47С3/18, 1989, що є вдосконаленням патенту США №2529780, А47С3/18, 1950], заявлена конструкція табурета з поворотним сидінням, що вирішує завдання його спрощення за рахунок виконання звернених одна до іншої й контактуючих між собою плоских поверхонь сидіння й опорного елемента, виконаних з антифрикційного матеріалу. За [авторським посвідченням СРСР №1200897, А47С7/00, 1985 було вдосконалене виготовлення табурета за заявкою ФРН №3127578, 1983], що містить кришку, ніжки та царги, які з'єднують ніжки, утворений чотирма царгами, сполученими своїми кінцями, який має гнізда для розміщення ніжок, а також кріпильні елементи для з'єднання ніжок із царгами. Удосконалення полягає у виготовленні конструктивно складних вигнути х царг, при цьому гнізда для розміщення ніжок утворені відігнутими кінцями царг. Виріб являє собою збірно-розбірну спрощену й надійну конструкцію меблів, переважно для одержання елементів методом плоского пресування з використанням деревної прескомпозиції на основі здрібненої деревини й карбамідно-формальдегідної смоли. За [авторським посвідченням СРСР №1769849, А47В91/00; А47С7/00, 1992] відомий табурет, що містить сидіння, чотири скошені в сторони ніжки й засіб з'єднання кожної з ніжок із сидінням, що включає закріплений на зворотному боці сидіння фланець, з розміщеними на ньому настановним елементом з різьбовим отвором, втулку й болт. Вирішувалося аналогічне з раніше зазначеним винаходом за авторським посвідченням №1200897 завдання підвищення надійності зазначеного болтового з'єднання шляхом введення перехідної металевої деталі й використання зварювання для стопоріння й запобігання відвернення ніжок. Це свідчить про те, що з'єднання ніжок із сидінням повинне бути дуже міцним, щоб не послаблятися в процесі експлуатації табурета. За [авторським посвідченням СРСР №288256, А47С4/02, 1963] був заявлений виріб меблів - табурет, що містить несучу поверхню й опорний ву 4 зол, що включає ніжки з горизонтальними консольними перемичками у верхній частині, розташовані у втулці, і фіксуючий елемент, виконаний у вигляді гвинта з гайкою. Недоліком цього рішення з'явилася складність його зборки через необхідність рівномірного розподілу перемичок у втулці й наступній їхній фіксації гвинтом. Для усунення вищевказаних недоліків і з метою спрощення зборки в описі до [авторського посвідчення СРСР №1118346, А47С14/02, 1984] запропоноване вдосконалення, по якому в опорному вузлі табурета, що містить чотири ніжки з діагонально встановленими горизонтальними консольними перемичками у верхній частині й фіксуючий елемент, на вільному кінці кожної перемички виконані виступи й западини для з'єднання із западинами й виступами сусідніх перемичок з утворенням по місцю з'єднання гнізда, в який встановлений фіксуючий елемент у вигляді клина. Залежно від способу закріплення фіксуючого елемента табурет може бути рознімним або нероз'ємним. Недолік виробу: досить висока складність виготовлення консольних перемичок. Табурет за вищезгаданим [авторським посвідченням СРСР №1118346, А47С4/02, 1984] прийнятий як прототип по збігу призначення й частковому збігу ряду ознак з корисною моделлю, що заявляє. Загальними ознаками прототипу та заявленої корисної моделі є: - Табурет, який містить - несучу поверхню - сидіння й - опорний вузол, який включає чотири ніжки та - засіб з'єднання ніжок. До недоліків прототипу варто віднести те, що рознімна конструкція табурета відрізняється підвищеною складністю виготовлення із цільного дерева ніжок одночасно із засобом з'єднання ніжок у вигляді встановлених діагональне горизонтальних консольних перемичок, що утворять гніздо для установки фіксатора, розміщене у верхній частині під сидінням табурета. Міцність і надійність фіксації подібно роз'ємного з'єднання в умовах експлуатації табурета представляються проблематичними. В основу корисної моделі, що заявляє, поставлене завдання вдосконалення конструкції табурета, у якій шляхом модифікації ніжок і нероз'ємного характеру їхнього кріплення забезпечується підвищення якості виготовлення, міцності й припустимого несучого навантаження, технологічності виготовлення й зборки в умовах автоматизованого виробництва, можливість використання недефіцитних матеріалів. За рахунок чого досягається економічність виготовлення. Поставлене завдання вирішується тим, що в табуреті, який містить несучу поверхню - сидіння й опорний вузол, який включає чотири ніжки та засіб з'єднання ніжок, відповідно до корисної моделі, у якості кожної з ніжок використані зрощені площинами по всій довжині, у вигляді кутика, наприклад, під кутом 90°, плоскі поздовжні елементи, у вн утрішніх кута х яких на заданій довжині закріплені царги, які з'єднують ніжки. 5 25454 Конкретною відмінністю також є те, що по довжині ніжки виконані по довжині у формі паралелепіпеда із двох поздовжніх елементів, що розрізняються по ширині на розмір товщини плоских, зрощених крайкою меншого поздовжнього елемента до пласті більшого поздовжнього елемента. Конкретною відмінністю є те, що плоскі поздовжні елементи зрощені шляхом склеювання під тиском з використанням установлюваних у них нагелів, пневмоскоб, саморізів. Іншою конкретною відмінністю є те, що ніжки установлені з розширенням у напрямку зверху вниз під кутом 0-10° (до вертикальної осі. Ще однією відмінністю є те, що як матеріал ніжок використають плоскі поздовжні елементи як з деревини твердих і м'яких порід дерева, так і із плитних матеріалів типу ДСП, МДФ, фанери. На фотографії Фіг.1 представлений загальний вид табурета з ніжками, виконаними по довжині у формі паралелепіпеда, у зборі з м'яким сидінням. На фотографії Фіг.2 представлений вид табурета без сидіння, з можливим варіантом з'єднання ніжок. На фотографії Фіг.3 показані ніжки у формі кутика з розташованим у внутрішніх к ута х скріпленої царгами, які з'єднують ніжку. Комп’ютерна в ерстка М. Мацело 6 Відпрацьовано технологію й підготовлено виробництво для масового виготовлення цього виробу меблів. При виготовленні ніжок із планок твердих порід дерева й навіть із м'яких порід дерева зрощування поздовжніх елементів може здійснюватися склеюванням під тиском у шаблонах. Поздовжні елементи по довжині, як правило вирізують із планок уздовж або під малим кутом до напрямку волокон у матеріалі. При виготовленні ніжок із плитних матеріалів типу ДСП, МДФ, фанери поздовжні елементи додатково в процесі склеювання можуть закріплюватися на нагелі, встановлені в отворах, просвердлених на автоматичних верстатах на задану глибину й на однаковій довжині в склеюють плоскостях, що, обох елементів. Для створення тиску при склеюванні також можуть використовуватися технологічні пневмоскоби, саморізи, місця установки яких потім ретельно зашпаровуються. Заявлена корисна модель, відповідає пред'явленим до неї нормативним вимогам по новизні й промисловій застосовності. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
