Спосіб повернення рідини, витікаючої через торцеве ущільнення

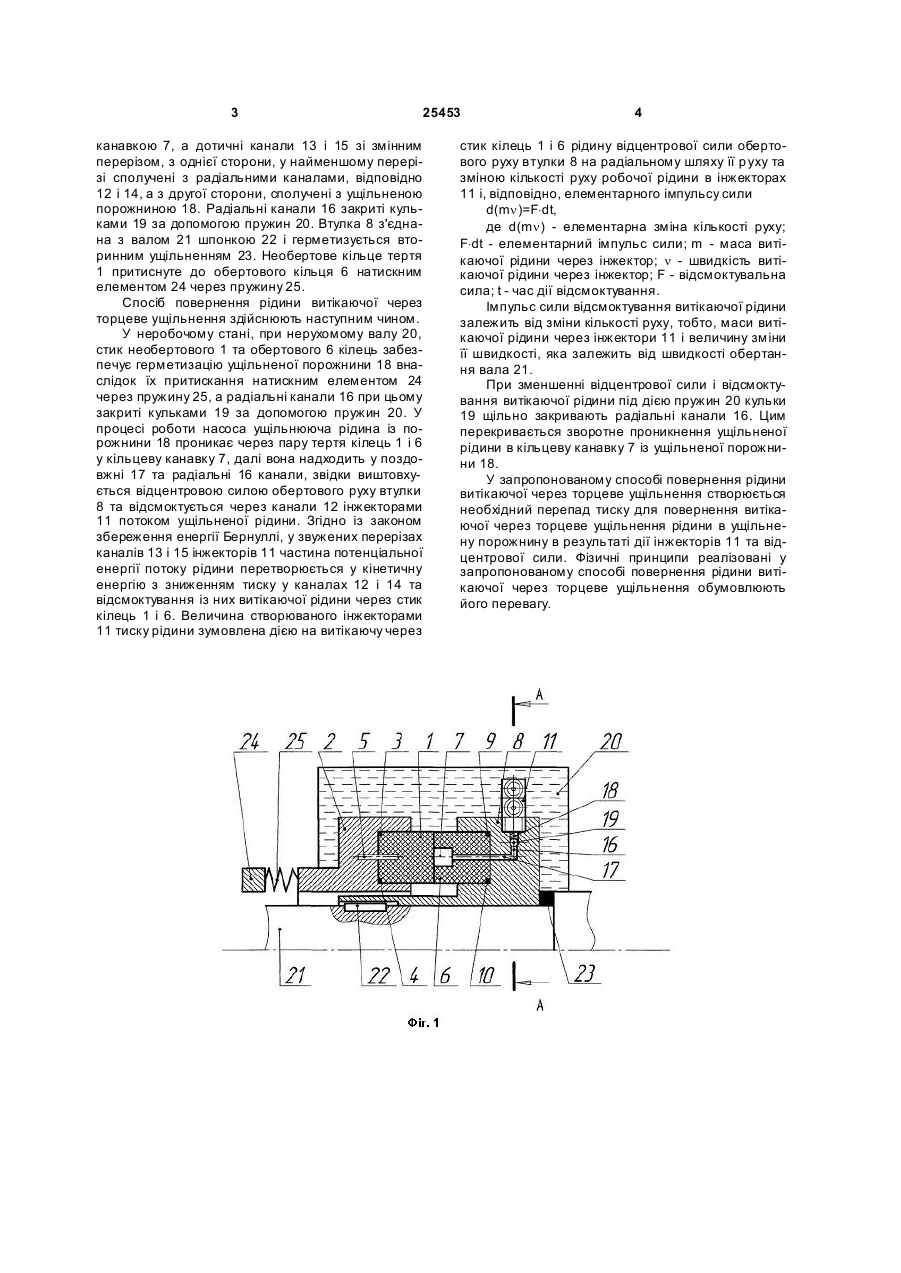

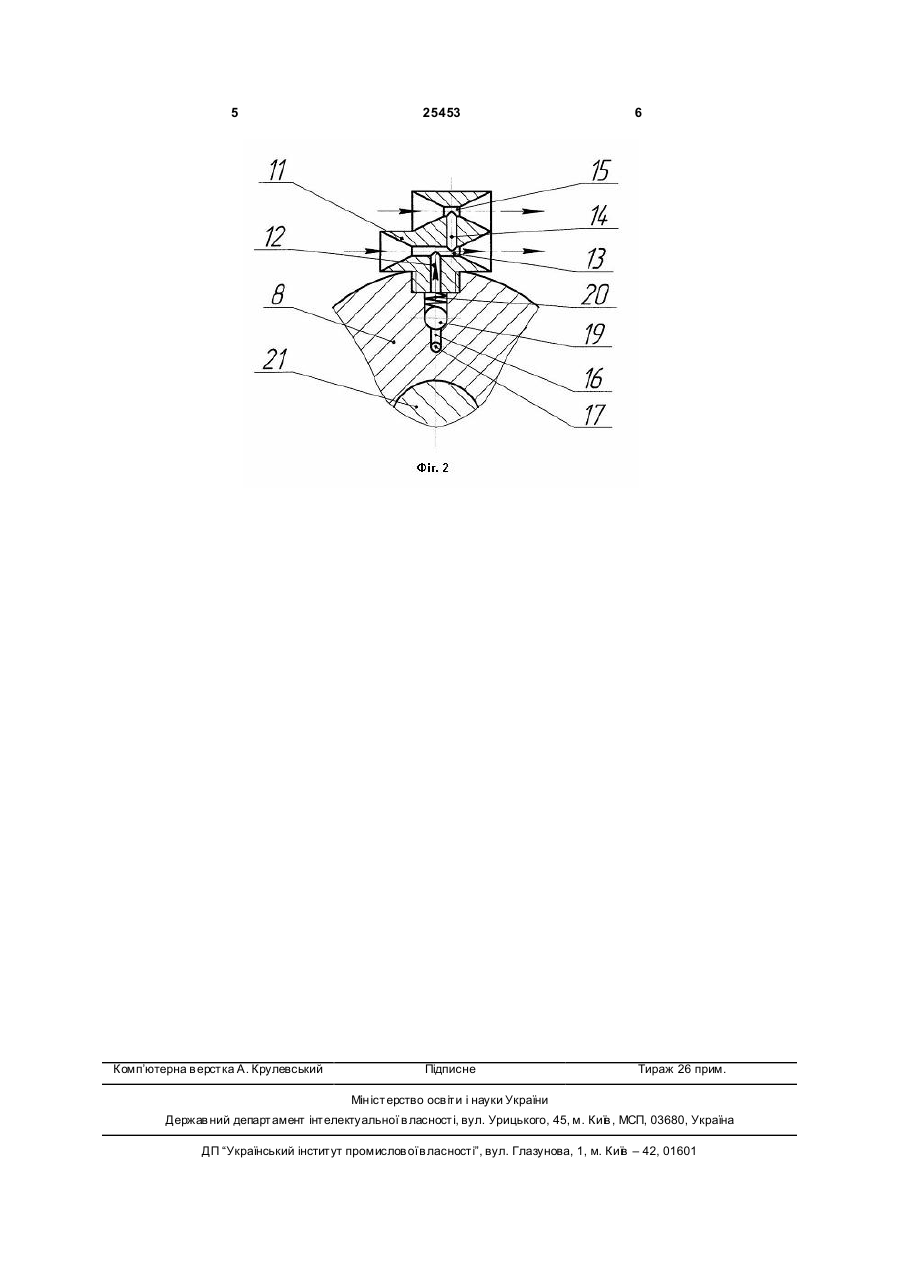

Спосіб повернення рідини, витікаючої через торцеве ущільнення, який здійснюється так, що 3 25453 канавкою 7, а дотичні канали 13 і 15 зі змінним перерізом, з однієї сторони, у найменшому перерізі сполучені з радіальними каналами, відповідно 12 і 14, а з другої сторони, сполучені з ущільненою порожниною 18. Радіальні канали 16 закриті кульками 19 за допомогою пружин 20. Втулка 8 з'єднана з валом 21 шпонкою 22 і герметизується вторинним ущільненням 23. Необертове кільце тертя 1 притиснуте до обертового кільця 6 натискним елементом 24 через пружину 25. Спосіб повернення рідини витікаючої через торцеве ущільнення здійснюють наступним чином. У неробочому стані, при нерухомому валу 20, стик необертового 1 та обертового 6 кілець забезпечує герметизацію ущільненої порожнини 18 внаслідок їх притискання натискним елементом 24 через пружину 25, а радіальні канали 16 при цьому закриті кульками 19 за допомогою пружин 20. У процесі роботи насоса ущільнююча рідина із порожнини 18 проникає через пару тертя кілець 1 і 6 у кільцеву канавку 7, далі вона надходить у поздовжні 17 та радіальні 16 канали, звідки виштовхується відцентровою силою обертового руху втулки 8 та відсмоктується через канали 12 інжекторами 11 потоком ущільненої рідини. Згідно із законом збереження енергії Бернуллі, у звужених перерізах каналів 13 і 15 інжекторів 11 частина потенціальної енергії потоку рідини перетворюється у кінетичну енергію з зниженням тиску у каналах 12 і 14 та відсмоктування із них витікаючої рідини через стик кілець 1 і 6. Величина створюваного інжекторами 11 тиску рідини зумовлена дією на витікаючу через 4 стик кілець 1 і 6 рідину відцентрової сили обертового руху втулки 8 на радіальному шляху її р уху та зміною кількості руху робочої рідини в інжекторах 11 і, відповідно, елементарного імпульсу сили d(mn)=F×dt, де d(mn) - елементарна зміна кількості руху; F×dt - елементарний імпульс сили; m - маса витікаючої рідини через інжектор; n - швидкість витікаючої рідини через інжектор; F - відсмоктувальна сила; t - час дії відсмоктування. Імпульс сили відсмоктування витікаючої рідини залежить від зміни кількості руху, тобто, маси витікаючої рідини через інжектори 11 і величину зміни її швидкості, яка залежить від швидкості обертання вала 21. При зменшенні відцентрової сили і відсмоктування витікаючої рідини під дією пружин 20 кульки 19 щільно закривають радіальні канали 16. Цим перекривається зворотне проникнення ущільненої рідини в кільцеву канавку 7 із ущільненої порожнини 18. У запропонованому способі повернення рідини витікаючої через торцеве ущільнення створюється необхідний перепад тиску для повернення витікаючої через торцеве ущільнення рідини в ущільнену порожнину в результаті дії інжекторів 11 та відцентрової сили. Фізичні принципи реалізовані у запропонованому способі повернення рідини витікаючої через торцеве ущільнення обумовлюють його перевагу. 5 Комп’ютерна в ерстка А. Крулевський 25453 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
