Автоматизована система розробки діагностичного забезпечення

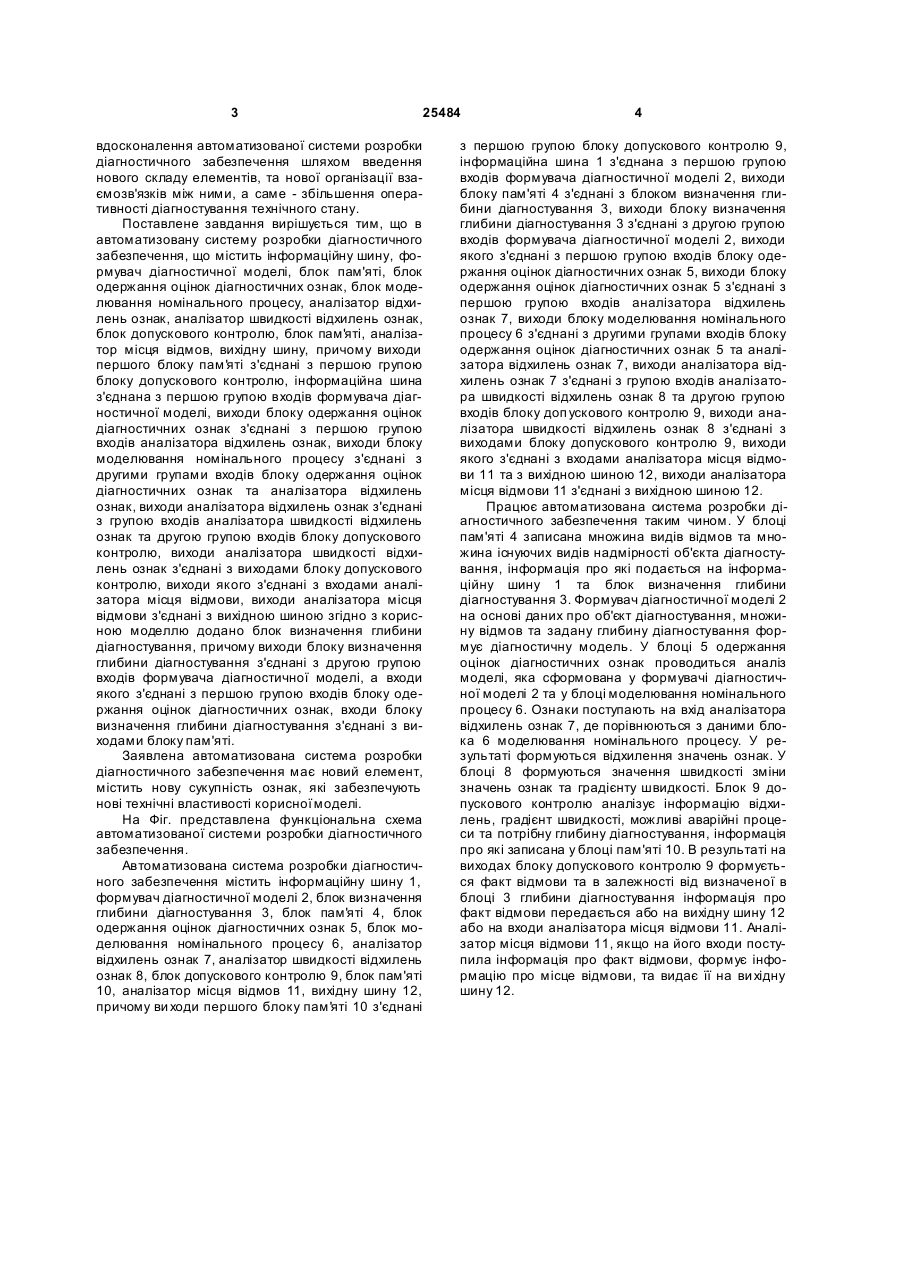

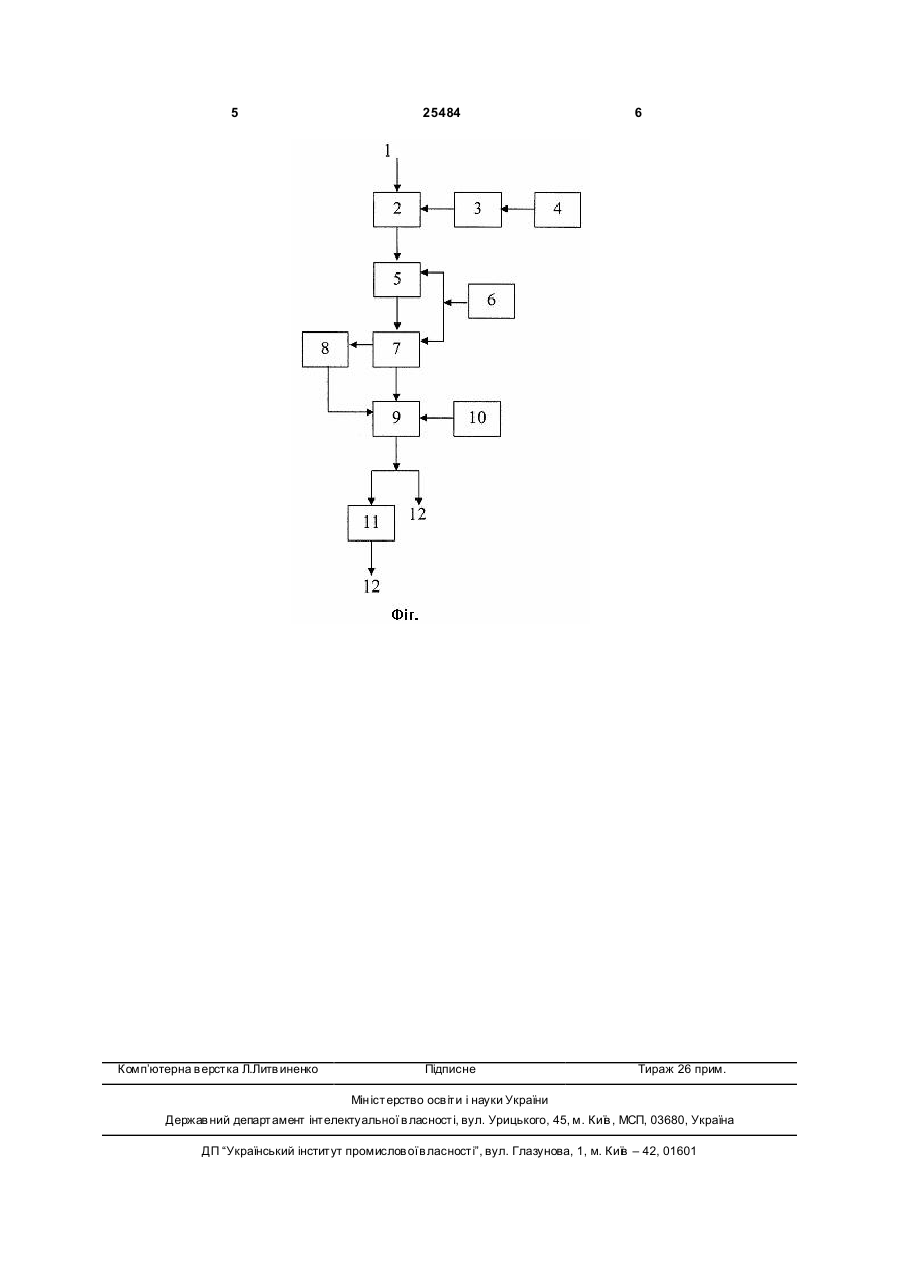

Автоматизована система розробки діагностичного забезпечення, що містить інформаційну шину, формувач діагностичної моделі, блок пам'яті, блок одержання оцінок діагностичних ознак, блок моделювання номінального процесу, аналізатор відхилень ознак, аналізатор швидкості відхилень ознак, блок допускового контролю, блок пам'яті, аналізатор місця відмов, вихідну шину, причому виходи першого блока пам'яті з'єднані з першою групою блока допускового контролю, інформаційна шина з'єднана з першою групою входів формувача діагностичної моделі, виходи блока одержання U 1 3 25484 вдосконалення автоматизованої системи розробки діагностичного забезпечення шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, а саме - збільшення оперативності діагностування технічного стану. Поставлене завдання вирішується тим, що в автоматизовану систему розробки діагностичного забезпечення, що містить інформаційну шину, формувач діагностичної моделі, блок пам'яті, блок одержання оцінок діагностичних ознак, блок моделювання номінального процесу, аналізатор відхилень ознак, аналізатор швидкості відхилень ознак, блок допускового контролю, блок пам'яті, аналізатор місця відмов, вихідну шину, причому виходи першого блоку пам'яті з'єднані з першою групою блоку допускового контролю, інформаційна шина з'єднана з першою групою входів формувача діагностичної моделі, виходи блоку одержання оцінок діагностичних ознак з'єднані з першою групою входів аналізатора відхилень ознак, виходи блоку моделювання номінального процесу з'єднані з другими групами входів блоку одержання оцінок діагностичних ознак та аналізатора відхилень ознак, виходи аналізатора відхилень ознак з'єднані з групою входів аналізатора швидкості відхилень ознак та другою групою входів блоку допускового контролю, виходи аналізатора швидкості відхилень ознак з'єднані з виходами блоку допускового контролю, виходи якого з'єднані з входами аналізатора місця відмови, виходи аналізатора місця відмови з'єднані з вихідною шиною згідно з корисною моделлю додано блок визначення глибини діагностування, причому виходи блоку визначення глибини діагностування з'єднані з другою групою входів формувача діагностичної моделі, а входи якого з'єднані з першою групою входів блоку одержання оцінок діагностичних ознак, входи блоку визначення глибини діагностування з'єднані з виходами блоку пам'яті. Заявлена автоматизована система розробки діагностичного забезпечення має новий елемент, містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. На Фіг. представлена функціональна схема автоматизованої системи розробки діагностичного забезпечення. Автоматизована система розробки діагностичного забезпечення містить інформаційну шину 1, формувач діагностичної моделі 2, блок визначення глибини діагностування 3, блок пам'я ті 4, блок одержання оцінок діагностичних ознак 5, блок моделювання номінального процесу 6, аналізатор відхилень ознак 7, аналізатор швидкості відхилень ознак 8, блок допускового контролю 9, блок пам'яті 10, аналізатор місця відмов 11, вихідну шину 12, причому ви ходи першого блоку пам'яті 10 з'єднані 4 з першою групою блоку допускового контролю 9, інформаційна шина 1 з'єднана з першою групою входів формувача діагностичної моделі 2, виходи блоку пам'яті 4 з'єднані з блоком визначення глибини діагностування 3, виходи блоку визначення глибини діагностування 3 з'єднані з другою групою входів формувача діагностичної моделі 2, виходи якого з'єднані з першою групою входів блоку одержання оцінок діагностичних ознак 5, виходи блоку одержання оцінок діагностичних ознак 5 з'єднані з першою групою входів аналізатора відхилень ознак 7, виходи блоку моделювання номінального процесу 6 з'єднані з другими групами входів блоку одержання оцінок діагностичних ознак 5 та аналізатора відхилень ознак 7, виходи аналізатора відхилень ознак 7 з'єднані з групою входів аналізатора швидкості відхилень ознак 8 та другою групою входів блоку доп ускового контролю 9, виходи аналізатора швидкості відхилень ознак 8 з'єднані з виходами блоку допускового контролю 9, виходи якого з'єднані з входами аналізатора місця відмови 11 та з вихідною шиною 12, виходи аналізатора місця відмови 11 з'єднані з вихідною шиною 12. Працює автоматизована система розробки діагностичного забезпечення таким чином. У блоці пам'яті 4 записана множина видів відмов та множина існуючих видів надмірності об'єкта діагностування, інформація про які подається на інформаційну шину 1 та блок визначення глибини діагностування 3. Формувач діагностичної моделі 2 на основі даних про об'єкт діагностування, множину відмов та задану глибину діагностування формує діагностичну модель. У блоці 5 одержання оцінок діагностичних ознак проводиться аналіз моделі, яка сформована у формувачі діагностичної моделі 2 та у блоці моделювання номінального процесу 6. Ознаки поступають на вхід аналізатора відхилень ознак 7, де порівнюються з даними блока 6 моделювання номінального процесу. У результаті формуються відхилення значень ознак. У блоці 8 формуються значення швидкості зміни значень ознак та градієнту швидкості. Блок 9 допускового контролю аналізує інформацію відхилень, градієнт швидкості, можливі аварійні процеси та потрібну глибину діагностування, інформація про які записана у блоці пам'яті 10. В результаті на виходах блоку допускового контролю 9 формується факт відмови та в залежності від визначеної в блоці 3 глибини діагностування інформація про факт відмови передається або на вихідну шину 12 або на входи аналізатора місця відмови 11. Аналізатор місця відмови 11, якщо на його входи поступила інформація про факт відмови, формує інформацію про місце відмови, та видає її на ви хідну шину 12. 5 Комп’ютерна в ерстка Л.Литв иненко 25484 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
