Автоматизована система розробки діагностичного забезпечення

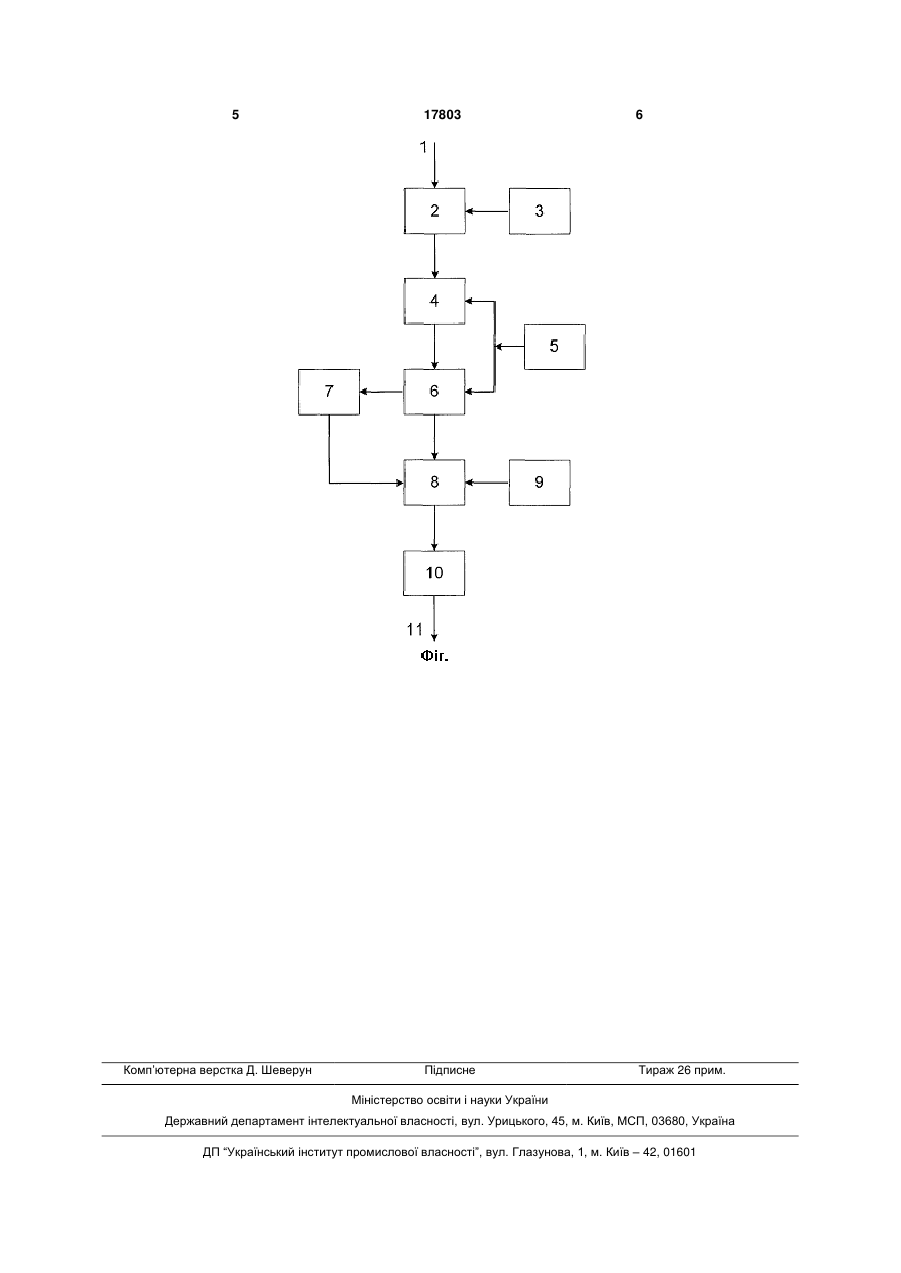

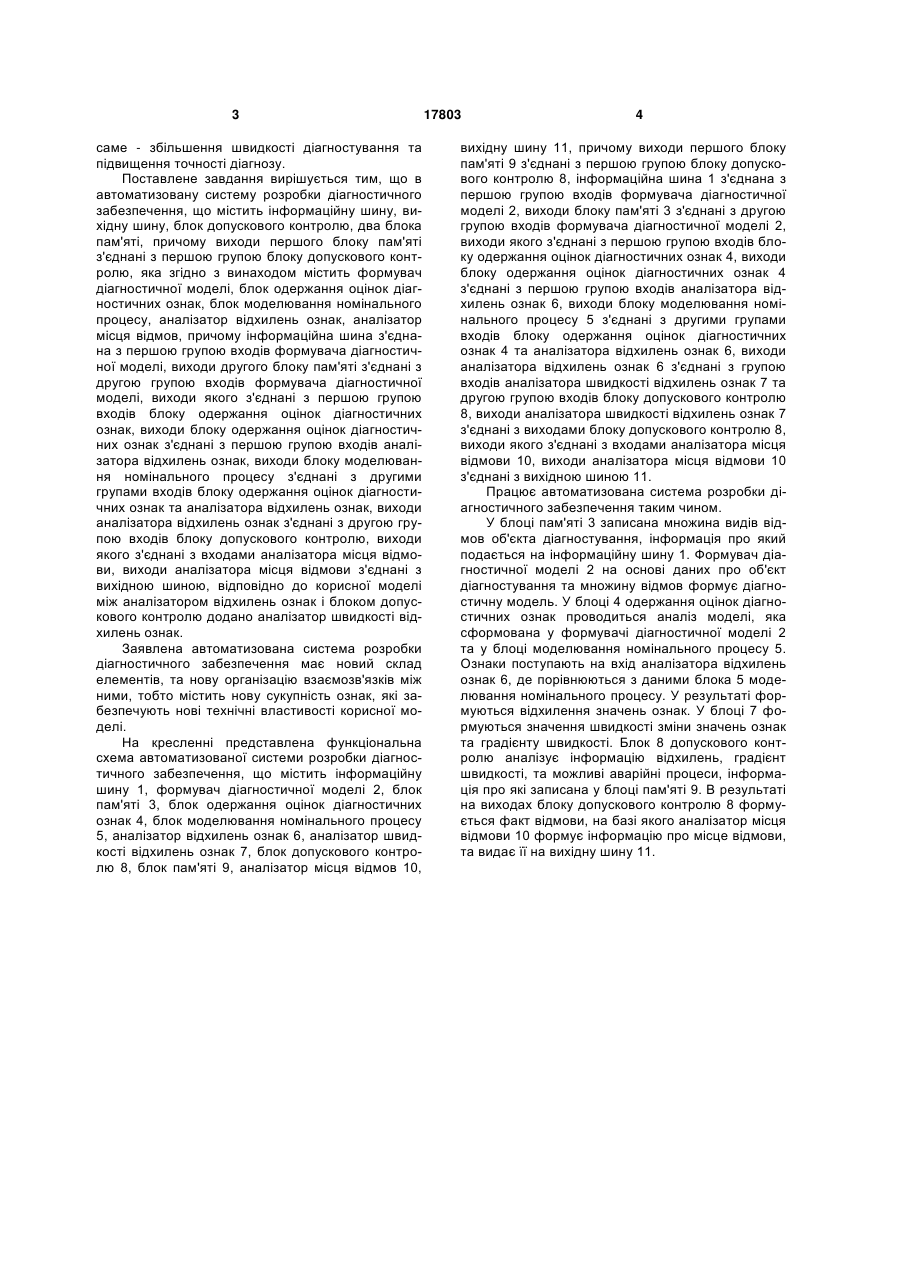

Автоматизована система розробки діагностичного забезпечення, що містить інформаційну шину, вихідну шину, блок допускового контролю, два блоки пам'яті, причому виходи першого блока пам'яті з'єднані з першою групою блока допускового контролю, формувач діагностичної моделі, блок одержання оцінок діагностичних ознак, блок моделювання номінального процесу, аналізатор відхилень ознак, аналізатор місця відмов, причому ін 3 саме - збільшення швидкості діагностування та підвищення точності діагнозу. Поставлене завдання вирішується тим, що в автоматизовану систему розробки діагностичного забезпечення, що містить інформаційну шину, вихідну шину, блок допускового контролю, два блока пам'яті, причому виходи першого блоку пам'яті з'єднані з першою групою блоку допускового контролю, яка згідно з винаходом містить формувач діагностичної моделі, блок одержання оцінок діагностичних ознак, блок моделювання номінального процесу, аналізатор відхилень ознак, аналізатор місця відмов, причому інформаційна шина з'єднана з першою групою входів формувача діагностичної моделі, виходи другого блоку пам'яті з'єднані з другою групою входів формувача діагностичної моделі, виходи якого з'єднані з першою групою входів блоку одержання оцінок діагностичних ознак, виходи блоку одержання оцінок діагностичних ознак з'єднані з першою групою входів аналізатора відхилень ознак, виходи блоку моделювання номінального процесу з'єднані з другими групами входів блоку одержання оцінок діагностичних ознак та аналізатора відхилень ознак, виходи аналізатора відхилень ознак з'єднані з другою групою входів блоку допускового контролю, виходи якого з'єднані з входами аналізатора місця відмови, виходи аналізатора місця відмови з'єднані з вихідною шиною, відповідно до корисної моделі між аналізатором відхилень ознак і блоком допускового контролю додано аналізатор швидкості відхилень ознак. Заявлена автоматизована система розробки діагностичного забезпечення має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. На кресленні представлена функціональна схема автоматизованої системи розробки діагностичного забезпечення, що містить інформаційну шину 1, формувач діагностичної моделі 2, блок пам'яті 3, блок одержання оцінок діагностичних ознак 4, блок моделювання номінального процесу 5, аналізатор відхилень ознак 6, аналізатор швидкості відхилень ознак 7, блок допускового контролю 8, блок пам'яті 9, аналізатор місця відмов 10, 17803 4 вихідну шину 11, причому виходи першого блоку пам'яті 9 з'єднані з першою групою блоку допускового контролю 8, інформаційна шина 1 з'єднана з першою групою входів формувача діагностичної моделі 2, виходи блоку пам'яті 3 з'єднані з другою групою входів формувача діагностичної моделі 2, виходи якого з'єднані з першою групою входів блоку одержання оцінок діагностичних ознак 4, виходи блоку одержання оцінок діагностичних ознак 4 з'єднані з першою групою входів аналізатора відхилень ознак 6, виходи блоку моделювання номінального процесу 5 з'єднані з другими групами входів блоку одержання оцінок діагностичних ознак 4 та аналізатора відхилень ознак 6, виходи аналізатора відхилень ознак 6 з'єднані з групою входів аналізатора швидкості відхилень ознак 7 та другою групою входів блоку допускового контролю 8, виходи аналізатора швидкості відхилень ознак 7 з'єднані з виходами блоку допускового контролю 8, виходи якого з'єднані з входами аналізатора місця відмови 10, виходи аналізатора місця відмови 10 з'єднані з вихідною шиною 11. Працює автоматизована система розробки діагностичного забезпечення таким чином. У блоці пам'яті 3 записана множина видів відмов об'єкта діагностування, інформація про який подається на інформаційну шину 1. Формувач діагностичної моделі 2 на основі даних про об'єкт діагностування та множину відмов формує діагностичну модель. У блоці 4 одержання оцінок діагностичних ознак проводиться аналіз моделі, яка сформована у формувачі діагностичної моделі 2 та у блоці моделювання номінального процесу 5. Ознаки поступають на вхід аналізатора відхилень ознак 6, де порівнюються з даними блока 5 моделювання номінального процесу. У результаті формуються відхилення значень ознак. У блоці 7 формуються значення швидкості зміни значень ознак та градієнту швидкості. Блок 8 допускового контролю аналізує інформацію відхилень, градієнт швидкості, та можливі аварійні процеси, інформація про які записана у блоці пам'яті 9. В результаті на виходах блоку допускового контролю 8 формується факт відмови, на базі якого аналізатор місця відмови 10 формує інформацію про місце відмови, та видає її на вихідну шину 11. 5 Комп’ютерна верстка Д. Шеверун 17803 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
