Автоматизована система розробки діагностичного забезпечення

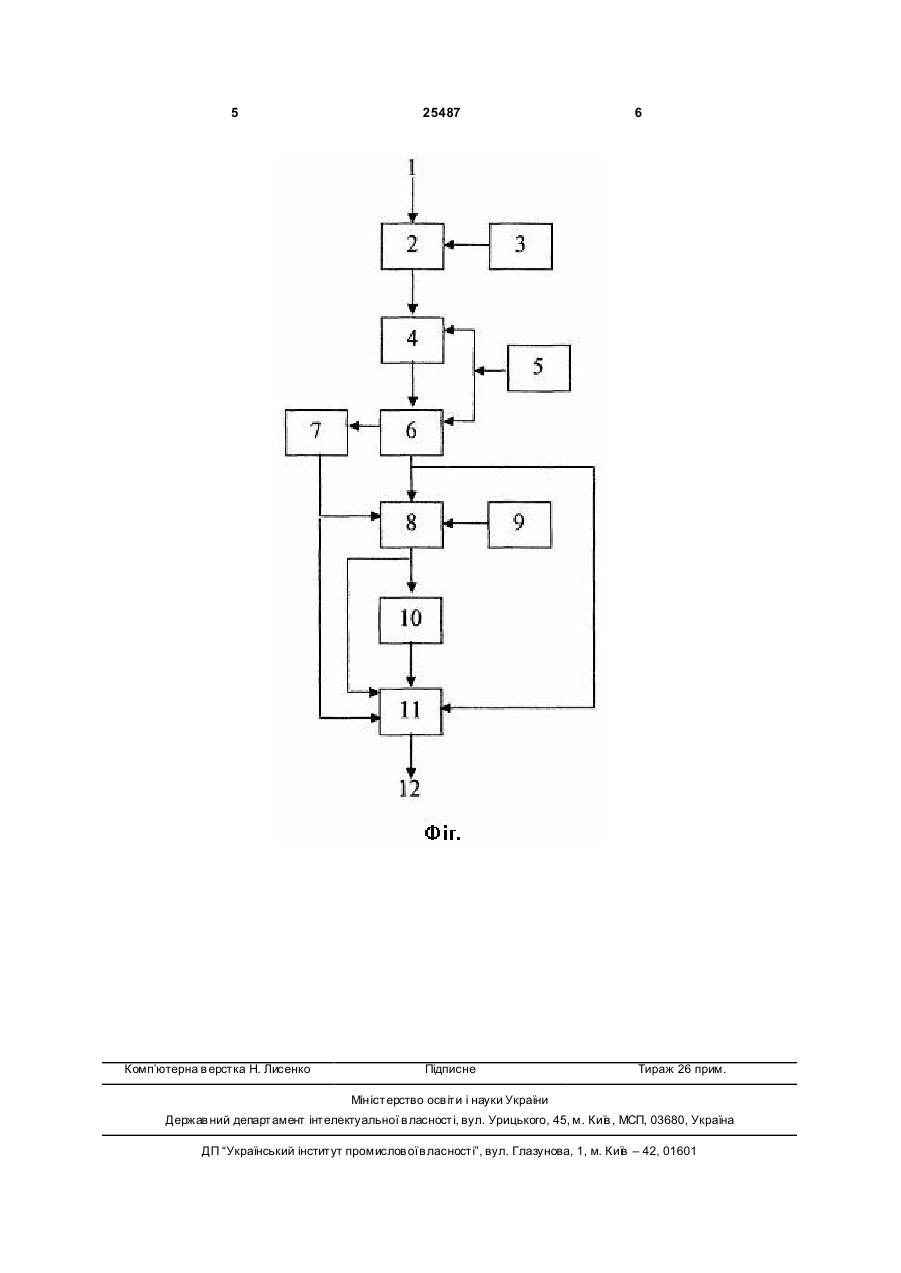

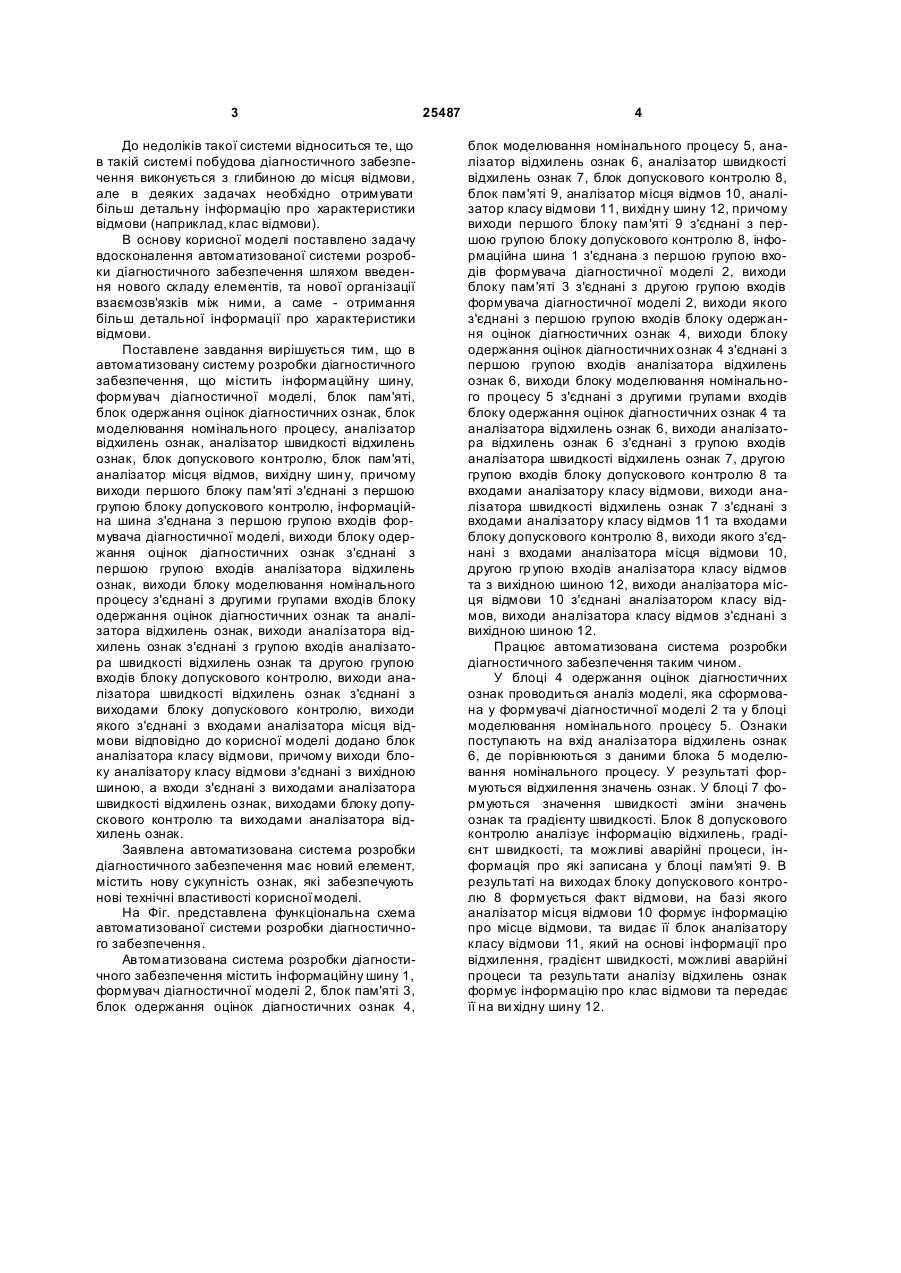

Автоматизована система розробки діагностичного забезпечення, що містить інформаційну шину, формувач діагностичної моделі, блок пам'яті, блок одержання оцінок діагностичних ознак, блок моделювання номінального процесу, аналізатор відхилень ознак, аналізатор швидкості відхилень ознак, блок допускового контролю, блок пам'яті, аналізатор місця відмов, вихідну шину, причому виходи першого блока пам'яті з'єднані з першою групою блока допускового контролю, інформаційна шина з'єднана з першою групою входів формувача діагностичної моделі, виходи U 1 3 До недоліків такої системи відноситься те, що в такій системі побудова діагностичного забезпечення виконується з глибиною до місця відмови, але в деяких задачах необхідно отримувати більш детальну інформацію про характеристики відмови (наприклад, клас відмови). В основу корисної моделі поставлено задачу вдосконалення автоматизованої системи розробки діагностичного забезпечення шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, а саме - отримання більш детальної інформації про характеристики відмови. Поставлене завдання вирішується тим, що в автоматизовану систему розробки діагностичного забезпечення, що містить інформаційну шину, формувач діагностичної моделі, блок пам'яті, блок одержання оцінок діагностичних ознак, блок моделювання номінального процесу, аналізатор відхилень ознак, аналізатор швидкості відхилень ознак, блок допускового контролю, блок пам'яті, аналізатор місця відмов, вихідну шин у, причому виходи першого блоку пам'яті з'єднані з першою групою блоку допускового контролю, інформаційна шина з'єднана з першою групою входів формувача діагностичної моделі, виходи блоку одержання оцінок діагностичних ознак з'єднані з першою групою входів аналізатора відхилень ознак, виходи блоку моделювання номінального процесу з'єднані з другими групами входів блоку одержання оцінок діагностичних ознак та аналізатора відхилень ознак, виходи аналізатора відхилень ознак з'єднані з групою входів аналізатора швидкості відхилень ознак та другою групою входів блоку допускового контролю, виходи аналізатора швидкості відхилень ознак з'єднані з виходами блоку допускового контролю, виходи якого з'єднані з входами аналізатора місця відмови відповідно до корисної моделі додано блок аналізатора класу відмови, причому виходи блоку аналізатору класу відмови з'єднані з вихідною шиною, а входи з'єднані з виходами аналізатора швидкості відхилень ознак, виходами блоку допускового контролю та виходами аналізатора відхилень ознак. Заявлена автоматизована система розробки діагностичного забезпечення має новий елемент, містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. На Фіг. представлена функціональна схема автоматизованої системи розробки діагностичного забезпечення. Автоматизована система розробки діагностичного забезпечення містить інформаційну шину 1, формувач діагностичної моделі 2, блок пам'яті 3, блок одержання оцінок діагностичних ознак 4, 25487 4 блок моделювання номінального процесу 5, аналізатор відхилень ознак 6, аналізатор швидкості відхилень ознак 7, блок допускового контролю 8, блок пам'яті 9, аналізатор місця відмов 10, аналізатор класу відмови 11, вихідн у шину 12, причому виходи першого блоку пам'яті 9 з'єднані з першою групою блоку допускового контролю 8, інформаційна шина 1 з'єднана з першою групою входів формувача діагностичної моделі 2, виходи блоку пам'яті 3 з'єднані з другою групою входів формувача діагностичної моделі 2, виходи якого з'єднані з першою групою входів блоку одержання оцінок діагностичних ознак 4, виходи блоку одержання оцінок діагностичних ознак 4 з'єднані з першою групою входів аналізатора відхилень ознак 6, виходи блоку моделювання номінального процесу 5 з'єднані з другими групами входів блоку одержання оцінок діагностичних ознак 4 та аналізатора відхилень ознак 6, виходи аналізатора відхилень ознак 6 з'єднані з групою входів аналізатора швидкості відхилень ознак 7, другою групою входів блоку допускового контролю 8 та входами аналізатору класу відмови, виходи аналізатора швидкості відхилень ознак 7 з'єднані з входами аналізатору класу відмов 11 та входами блоку допускового контролю 8, виходи якого з'єднані з входами аналізатора місця відмови 10, другою гр упою входів аналізатора класу відмов та з вихідною шиною 12, виходи аналізатора місця відмови 10 з'єднані аналізатором класу відмов, виходи аналізатора класу відмов з'єднані з вихідною шиною 12. Працює автоматизована система розробки діагностичного забезпечення таким чином. У блоці 4 одержання оцінок діагностичних ознак проводиться аналіз моделі, яка сформована у формувачі діагностичної моделі 2 та у блоці моделювання номінального процесу 5. Ознаки поступають на вхід аналізатора відхилень ознак 6, де порівнюються з даними блока 5 моделювання номінального процесу. У результаті формуються відхилення значень ознак. У блоці 7 формуються значення швидкості зміни значень ознак та градієнту швидкості. Блок 8 допускового контролю аналізує інформацію відхилень, градієнт швидкості, та можливі аварійні процеси, інформація про які записана у блоці пам'яті 9. В результаті на виходах блоку допускового контролю 8 формується факт відмови, на базі якого аналізатор місця відмови 10 формує інформацію про місце відмови, та видає її блок аналізатору класу відмови 11, який на основі інформації про відхилення, градієнт швидкості, можливі аварійні процеси та результати аналізу відхилень ознак формує інформацію про клас відмови та передає її на ви хідну шину 12. 5 Комп’ютерна в ерстка Н. Лисенко 25487 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
