Спосіб виготовлення акрилового базису знімного зубного протеза з використанням гальванопластики

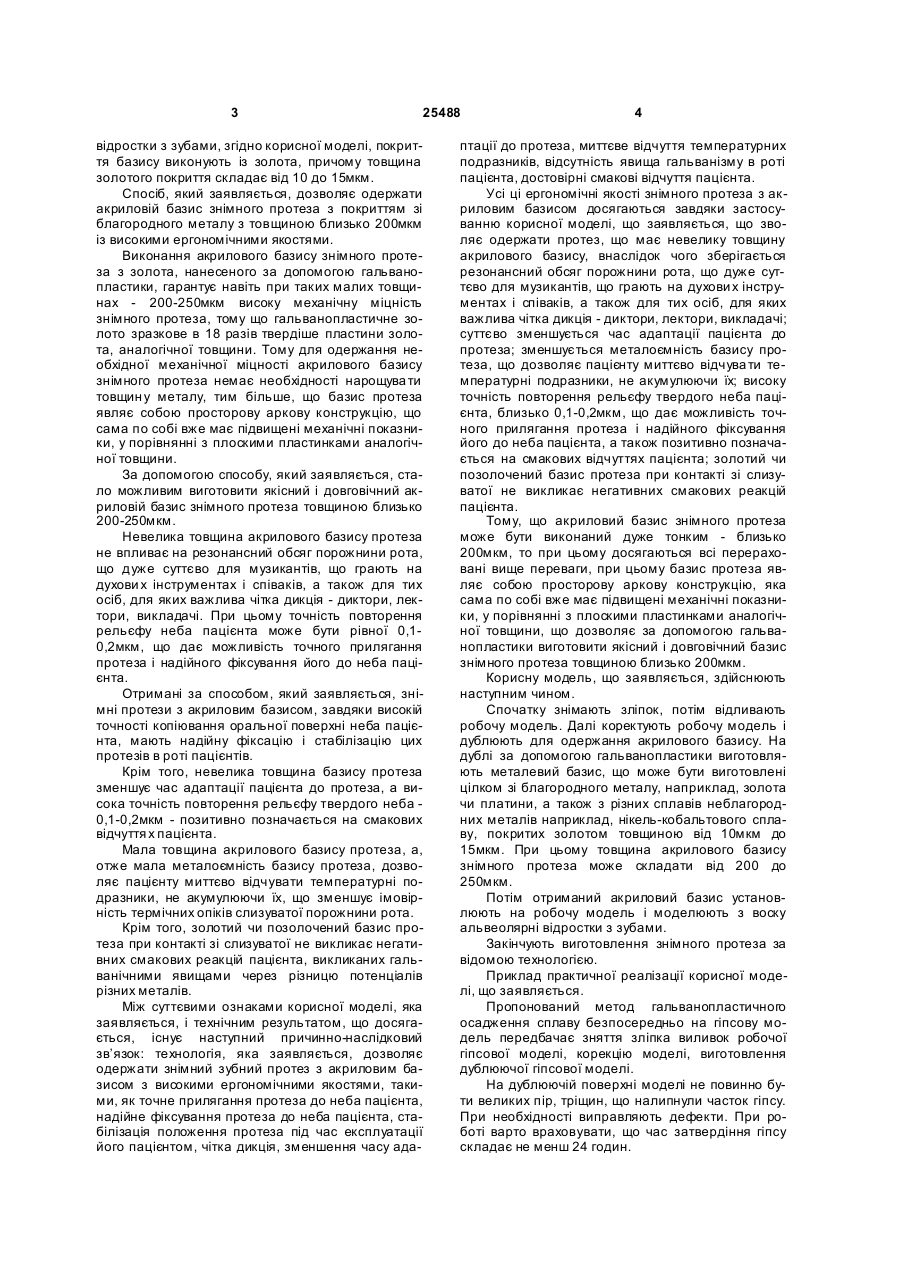

1. Спосіб виготовлення акрилового базису знімного зубного протеза з використанням гальванопластики, що включає зняття зліпка, виливання 3 25488 відростки з зубами, згідно корисної моделі, покриття базису виконують із золота, причому товщина золотого покриття складає від 10 до 15мкм. Спосіб, який заявляється, дозволяє одержати акриловій базис знімного протеза з покриттям зі благородного металу з товщиною близько 200мкм із високими ергономічними якостями. Виконання акрилового базису знімного протеза з золота, нанесеного за допомогою гальванопластики, гарантує навіть при таких малих товщинах - 200-250мкм високу механічну міцність знімного протеза, тому що гальванопластичне золото зразкове в 18 разів твердіше пластини золота, аналогічної товщини. Тому для одержання необхідної механічної міцності акрилового базису знімного протеза немає необхідності нарощува ти товщин у металу, тим більше, що базис протеза являє собою просторову аркову конструкцію, що сама по собі вже має підвищені механічні показники, у порівнянні з плоскими пластинками аналогічної товщини. За допомогою способу, який заявляється, стало можливим виготовити якісний і довговічний акриловій базис знімного протеза товщиною близько 200-250мкм. Невелика товщина акрилового базису протеза не впливає на резонансний обсяг порожнини рота, що дуже суттєво для музикантів, що грають на духови х інструментах і співаків, а також для тих осіб, для яких важлива чітка дикція - диктори, лектори, викладачі. При цьому точність повторення рельєфу неба пацієнта може бути рівної 0,10,2мкм, що дає можливість точного прилягання протеза і надійного фіксування його до неба пацієнта. Отримані за способом, який заявляється, знімні протези з акриловим базисом, завдяки високій точності копіювання оральної поверхні неба пацієнта, мають надійну фіксацію і стабілізацію цих протезів в роті пацієнтів. Крім того, невелика товщина базису протеза зменшує час адаптації пацієнта до протеза, а висока точність повторення рельєфу твердого неба 0,1-0,2мкм - позитивно позначається на смакових відчуття х пацієнта. Мала товщина акрилового базису протеза, а, отже мала металоємність базису протеза, дозволяє пацієнту миттєво відчувати температурні подразники, не акумулюючи їх, що зменшує імовірність термічних опіків слизуватої порожнини рота. Крім того, золотий чи позолочений базис протеза при контакті зі слизуватої не викликає негативних смакових реакцій пацієнта, викликаних гальванічними явищами через різницю потенціалів різних металів. Між суттєвими ознаками корисної моделі, яка заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв’язок: технологія, яка заявляється, дозволяє одержати знімний зубний протез з акриловим базисом з високими ергономічними якостями, такими, як точне прилягання протеза до неба пацієнта, надійне фіксування протеза до неба пацієнта, стабілізація положення протеза під час експлуатації його пацієнтом, чітка дикція, зменшення часу ада 4 птації до протеза, миттєве відчуття температурних подразників, відсутність явища гальванізму в роті пацієнта, достовірні смакові відчуття пацієнта. Усі ці ергономічні якості знімного протеза з акриловим базисом досягаються завдяки застосуванню корисної моделі, що заявляється, що зволяє одержати протез, що має невелику товщину акрилового базису, внаслідок чого зберігається резонансний обсяг порожнини рота, що дуже суттєво для музикантів, що грають на духови х інструментах і співаків, а також для тих осіб, для яких важлива чітка дикція - диктори, лектори, викладачі; суттєво зменшується час адаптації пацієнта до протеза; зменшується металоємність базису протеза, що дозволяє пацієнту миттєво відчува ти температурні подразники, не акумулюючи їх; високу точність повторення рельєфу твердого неба пацієнта, близько 0,1-0,2мкм, що дає можливість точного прилягання протеза і надійного фіксування його до неба пацієнта, а також позитивно позначається на смакових відчуттях пацієнта; золотий чи позолочений базис протеза при контакті зі слизуватої не викликає негативних смакових реакцій пацієнта. Тому, що акриловий базис знімного протеза може бути виконаний дуже тонким - близько 200мкм, то при цьому досягаються всі перераховані вище переваги, при цьому базис протеза являє собою просторову аркову конструкцію, яка сама по собі вже має підвищені механічні показники, у порівнянні з плоскими пластинками аналогічної товщини, що дозволяє за допомогою гальванопластики виготовити якісний і довговічний базис знімного протеза товщиною близько 200мкм. Корисну модель, що заявляється, здійснюють наступним чином. Спочатку знімають зліпок, потім відливають робочу модель. Далі коректують робочу модель і дублюють для одержання акрилового базису. На дублі за допомогою гальванопластики виготовляють металевий базис, що може бути виготовлені цілком зі благородного металу, наприклад, золота чи платини, а також з різних сплавів неблагородних металів наприклад, нікель-кобальтового сплаву, покритих золотом товщиною від 10мкм до 15мкм. При цьому товщина акрилового базису знімного протеза може складати від 200 до 250мкм. Потім отриманий акриловий базис установлюють на робочу модель і моделюють з воску альвеолярні відростки з зубами. Закінчують виготовлення знімного протеза за відомою технологією. Приклад практичної реалізації корисної моделі, що заявляється. Пропонований метод гальванопластичного осадження сплаву безпосередньо на гіпсову модель передбачає зняття зліпка виливок робочої гіпсової моделі, корекцію моделі, виготовлення дублюючої гіпсової моделі. На дублюючій поверхні моделі не повинно бути великих пір, тріщин, що налипнули часток гіпсу. При необхідності виправляють дефекти. При роботі варто враховувати, що час затвердіння гіпсу складає не менш 24 годин. 5 25488 На підготовлену в такий спосіб модель наносять лак АК-113 методом занурення. Кількість шарів 2-3, проміжне сушіння 15-20 хвилин. Допускається нанесення інших лаків: Р-101, лак для нігтів, клей дихлоретановий. Далі виконують механічне зняття ізоляційного покриття з прилягаючої до гіпсової моделі поверхні контактів - мідного дроту. Потім обробляють або протирають поверхню моделі кистю, змоченою суспензією зубного чи порошку суміші крейди й окису магнію 1:1. При цьому виключають ушкодження лакового шару. Потім промивають моделі від залишків суспензії. Далі занурюють модель у спирт етиловий для поліпшення змочуваності й адгезії. Потім занурюють модель у розчин двохлористого олова 3-5г/л і кислоти соляної 30-40г/л. Потім ретельно промивають модель у склянці з дистильованою водою і наносять струмопровідний шар срібла відомим способом. Далі промивають модель у дистильованій воді. Кистю, змоченої в азотній кислоті, видаляють срібне покриття зі зворотної і бічної сторін моделі і контактуючої поверхні срібного шару з провідником катода, не допускаючи при цьому ушкодження її робочої поверхні. Потім промивають модель від кислоти. Потім монтують пристосування, яке екранують. Далі завантажують модель у етилендиаминовий електроліт меднення для затягування струмопровідного шару срібла: CuSO4 120-140г/л Na2SO4 45-60г/л (NH4)2SO4 45-60г/л етилендиамин 45-60г/л p 7,8-8,3 SA; S k 2:1 (не менш) аноди мідь листова МО міжелектродна відстань 10-12см глибина занурення 6-7см Товщина наносимого шаруючи міді до 5мкм Комп’ютерна в ерстка М. Ломалова 6 Потім завантажують модель в електроліт для нарощування сплаву нікель-кобальт: CoSO4 19-21г/л NiSO4 200-220г/л Н3ВО 30-35г/л NaHl 15-18г/л р 4-4,8 аноди нікелеві і кобальові роздільно харчування андів 1Ni: 1Со = 10:1 барботаж, постійна фільтрація через активоване вугілля Через 4-5 годин витягають модель з ванни. Потім промивають модель у холодній проточній воді. Далі демонтують пристрій, що екранує пристосування контактуюче, дріт, який обгинає модель. Потім знімають отриманий базис з моделі, при необхідності виконують корекцію базису по контурі. Для зняття струмопровідних шарів із внутрішньої поверхні базису занурюють у 50% розчин азотної кислоти на кілька секунд. Потім промивають базис у холодній проточній воді. Отриманий у такий спосіб акриловий базис з метою підвищення корозійної стійкості, гальванічним способом наносять шар благородного металу, наприклад, золота товщиною 10-15 мікронів відомим способом. Потім акриловий базис кріплять на робочій моделі, з воску моделюють альвеолярний відросток, губну і щічн у сторони протеза, ставлять штучні зуби і після корекції в роті хворого відомим способом віск заміняють базисною пластмасою. Виготовлений за способом, який заявляється, знімний протез з акриловим базисом підлягає ремонту, наприклад, шар благородного металу, при необхідності, може бути легко відновлений повторним нанесенням гальванічного покриття на протез. Корисна модель промислово застосована, може бути широко використовувана в медичній практиці, як на рівні державних установ стоматологічного профілю, так і на рівні приватних клінік і кабінетів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
