Електродний нагрівач рідини

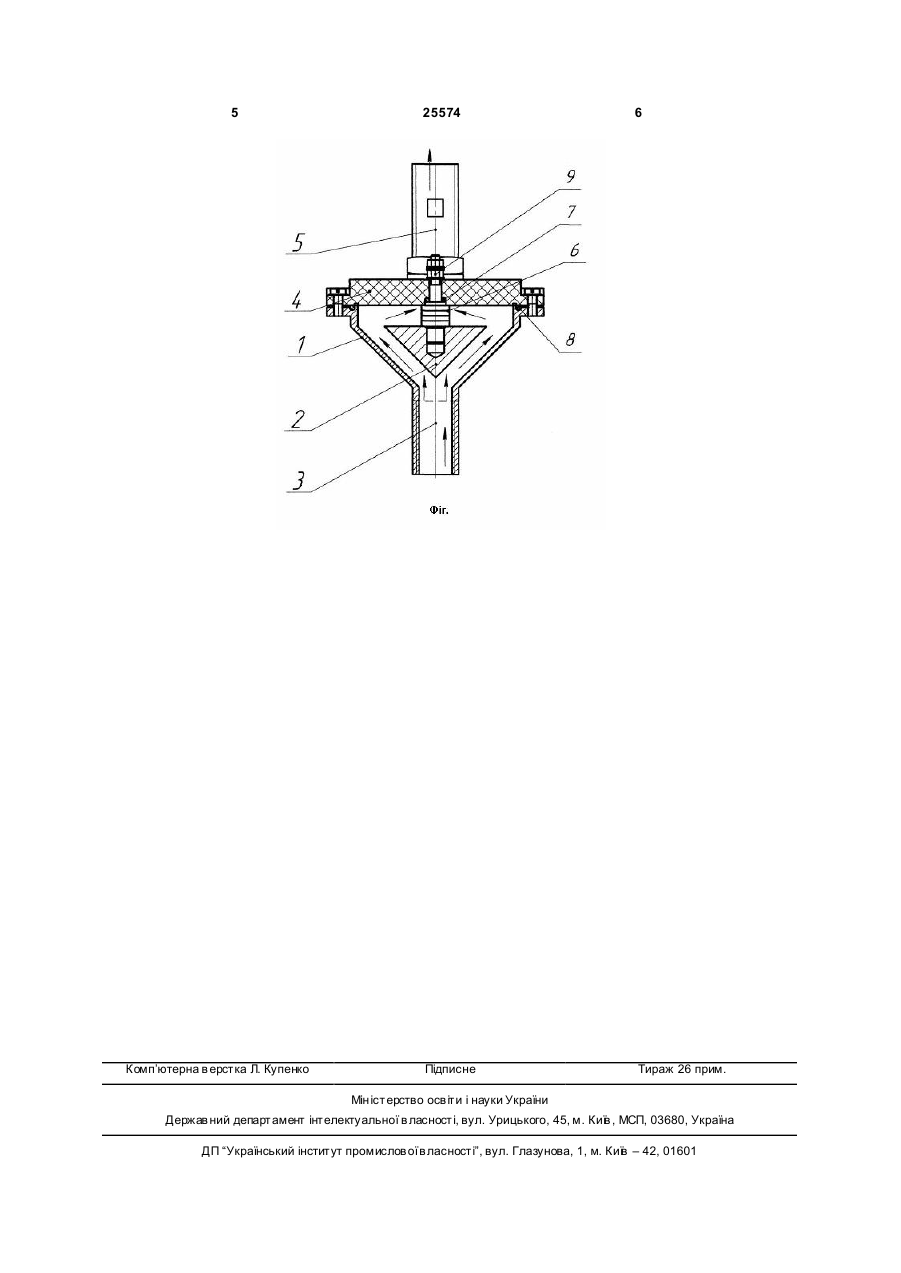

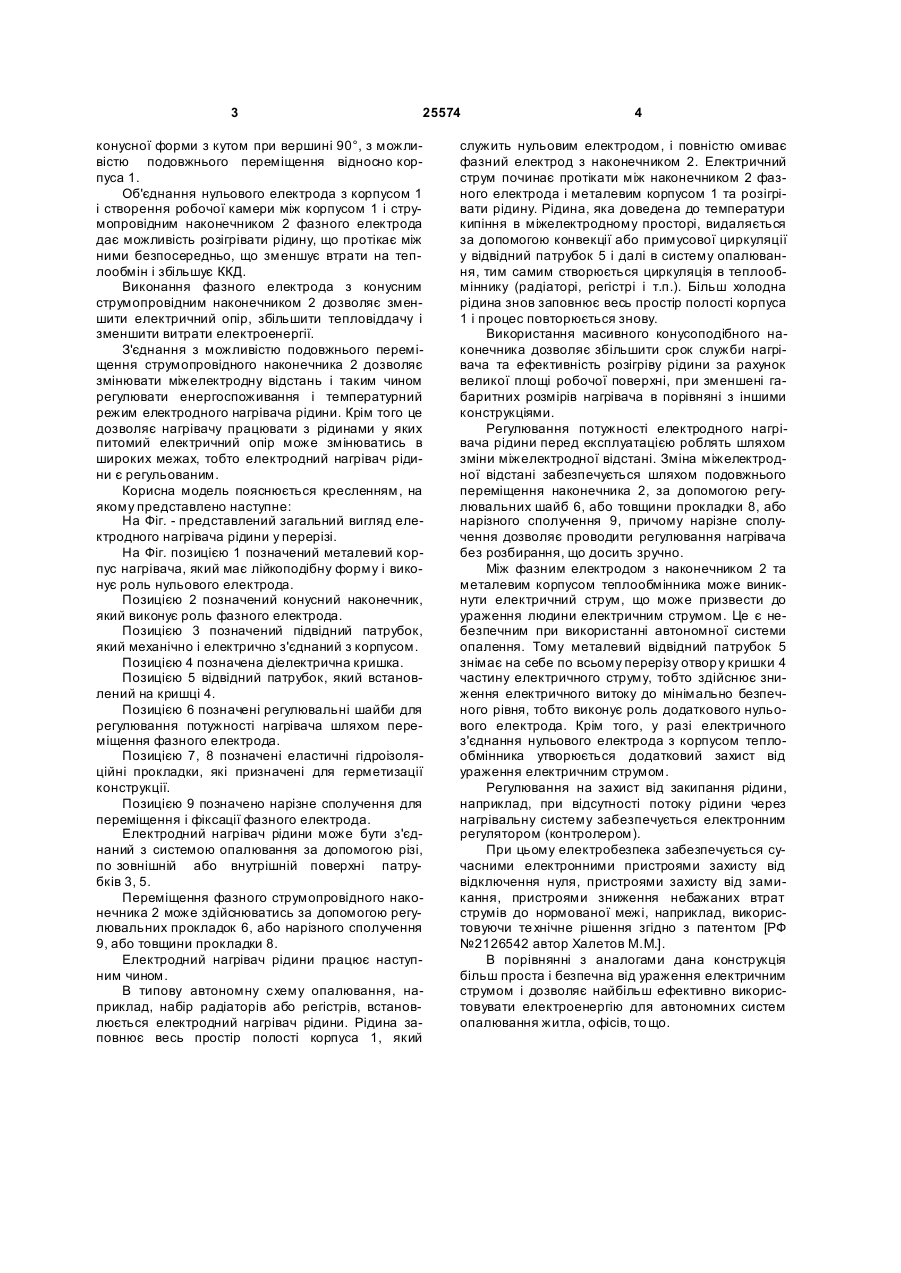

Електродний нагрівач рідини, що містить ємність, підвідний (3) і відвідний (5) патрубки під рідину, н ульовий та фазний електроди, який відріз 3 25574 конусної форми з кутом при вершині 90°, з можливістю подовжнього переміщення відносно корпуса 1. Об'єднання нульового електрода з корпусом 1 і створення робочої камери між корпусом 1 і струмопровідним наконечником 2 фазного електрода дає можливість розігрівати рідину, що протікає між ними безпосередньо, що зменшує втрати на теплообмін і збільшує ККД. Виконання фазного електрода з конусним струмопровідним наконечником 2 дозволяє зменшити електричний опір, збільшити тепловіддачу і зменшити витрати електроенергії. З'єднання з можливістю подовжнього переміщення струмопровідного наконечника 2 дозволяє змінювати міжелектродну відстань і таким чином регулювати енергоспоживання і температурний режим електродного нагрівача рідини. Крім того це дозволяє нагрівачу працювати з рідинами у яких питомий електричний опір може змінюватись в широких межах, тобто електродний нагрівач рідини є регульованим. Корисна модель пояснюється кресленням, на якому представлено наступне: На Фіг. - представлений загальний вигляд електродного нагрівача рідини у перерізі. На Фіг. позицією 1 позначений металевий корпус нагрівача, який має лійкоподібну форму і виконує роль нульового електрода. Позицією 2 позначений конусний наконечник, який виконує роль фазного електрода. Позицією 3 позначений підвідний патрубок, який механічно і електрично з'єднаний з корпусом. Позицією 4 позначена діелектрична кришка. Позицією 5 відвідний патрубок, який встановлений на кришці 4. Позицією 6 позначені регулювальні шайби для регулювання потужності нагрівача шляхом переміщення фазного електрода. Позицією 7, 8 позначені еластичні гідроізоляційні прокладки, які призначені для герметизації конструкції. Позицією 9 позначено нарізне сполучення для переміщення і фіксації фазного електрода. Електродний нагрівач рідини може бути з'єднаний з системою опалювання за допомогою різі, по зовнішній або внутрішній поверхні патрубків 3, 5. Переміщення фазного струмопровідного наконечника 2 може здійснюватись за допомогою регулювальних прокладок 6, або нарізного сполучення 9, або товщини прокладки 8. Електродний нагрівач рідини працює наступним чином. В типову автономну схему опалювання, наприклад, набір радіаторів або регістрів, встановлюється електродний нагрівач рідини. Рідина заповнює весь простір полості корпуса 1, який 4 служить нульовим електродом, і повністю омиває фазний електрод з наконечником 2. Електричний струм починає протікати між наконечником 2 фазного електрода і металевим корпусом 1 та розігрівати рідину. Рідина, яка доведена до температури кипіння в міжелектродному просторі, видаляється за допомогою конвекції або примусової циркуляції у відвідний патрубок 5 і далі в систему опалювання, тим самим створюється циркуляція в теплообміннику (радіаторі, регістрі і т.п.). Більш холодна рідина знов заповнює весь простір полості корпуса 1 і процес повторюється знову. Використання масивного конусоподібного наконечника дозволяє збільшити срок служби нагрівача та ефективність розігріву рідини за рахунок великої площі робочої поверхні, при зменшені габаритних розмірів нагрівача в порівняні з іншими конструкціями. Регулювання потужності електродного нагрівача рідини перед експлуатацією роблять шляхом зміни міжелектродної відстані. Зміна міжелектродної відстані забезпечується шляхом подовжнього переміщення наконечника 2, за допомогою регулювальних шайб 6, або товщини прокладки 8, або нарізного сполучення 9, причому нарізне сполучення дозволяє проводити регулювання нагрівача без розбирання, що досить зручно. Між фазним електродом з наконечником 2 та металевим корпусом теплообмінника може виникнути електричний струм, що може призвести до ураження людини електричним струмом. Це є небезпечним при використанні автономної системи опалення. Тому металевий відвідний патрубок 5 знімає на себе по всьому перерізу отвор у кришки 4 частину електричного струму, тобто здійснює зниження електричного витоку до мінімально безпечного рівня, тобто виконує роль додаткового нульового електрода. Крім того, у разі електричного з'єднання нульового електрода з корпусом теплообмінника утворюється додатковий захист від ураження електричним струмом. Регулювання на захист від закипання рідини, наприклад, при відсутності потоку рідини через нагрівальну систему забезпечується електронним регулятором (контролером). При цьому електробезпека забезпечується сучасними електронними пристроями захисту від відключення нуля, пристроями захисту від замикання, пристроями зниження небажаних втрат струмів до нормованої межі, наприклад, використовуючи те хнічне рішення згідно з патентом [РФ №2126542 автор Халетов М.М.]. В порівнянні з аналогами дана конструкція більш проста і безпечна від ураження електричним струмом і дозволяє найбільш ефективно використовувати електроенергію для автономних систем опалювання житла, офісів, то що. 5 Комп’ютерна в ерстка Л. Купенко 25574 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
