Агломераційний візок

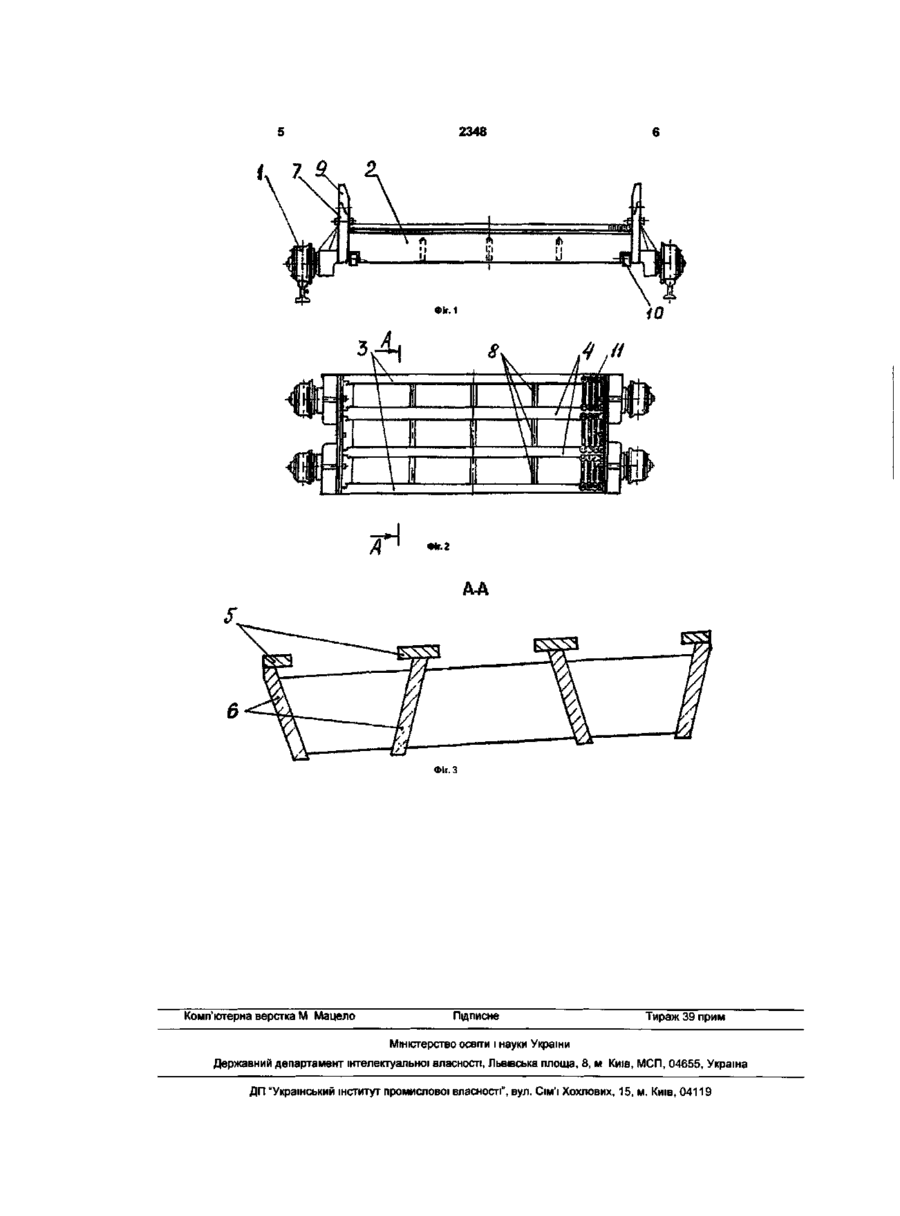

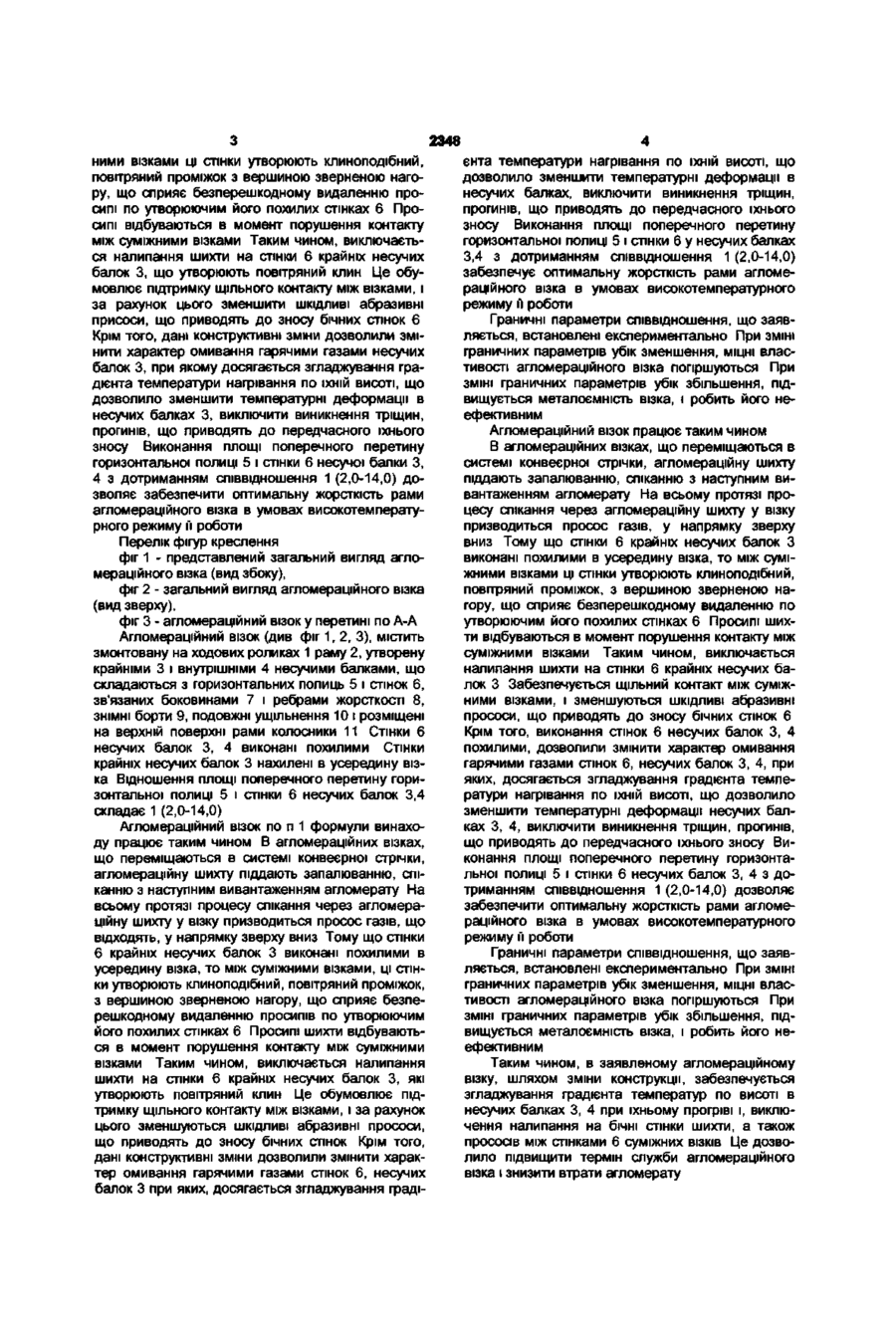

Агломераційний візок, що містить змонтовану на ходових роликах раму, утворену крайніми і внутрішніми несучими балками, що складаються з Корисна модель відноситься до виробництва залізорудної сировини в чорній металурги, і може бути використана в агломераційних конвеєрних машинах Відомий агломераційний візок, що містить змонтовану на ходових роликах раму, утворену крайніми і внутрішніми несучими балками, що складаються з горизонтальних полиць і стінок, зв'язаних боковинами і ребрами жорсткості, ЗНІМНІ борти, подовжні ущільнення і розміщені на верхній поверхні рами колосники (Машини та агрегати металургійних заводів Том 1 / О І Целіков, П І Полухін, В М Гребенюк та ІНШІ - Металургія, 1976, с 54-58) Найбільш близьким за сукупністю ознак аналогом до корисної моделі є агломераційний візок, що містить змонтовану на ходових роликах раму, утворену крайніми і внутрішніми несучими балками, що складаються з горизонтальних полиць і стінок, зв'язаних боковинами і ребрами жорсткості, ЗНІМНІ борти, подовжні ущільнення і, розміщені на верхній поверхні рами, колосники по патенту України на корисну модель №1080, МПК F27B21/06 322В1/20, 15 102001, Б В №9,2001 Загальним недоліком приведених агломераційних ВІЗКІВ є те, що на торцеву поверхню суміжних ВІЗКІВ налипає шихта, що просипається Це приводить до утворення між ними щілини, прососів гарячих абразивних газів У результаті чого, бічні стінки несучих балок піддаються перегріву, зносу поверхні, яка контактує з абразивними газами, що приводить до зниження їхнього терміну служби Розміщення стінок несучих балок по вер горизонтальних полиць і стінок, зв'язаних боковинами і ребрами жорсткості, ЗНІМНІ борти, подовжні ущільнення і розміщені на верхній поверхні рами колосники, який відрізняється тим, що стінки несучих балок виконані похилими, причому стінки крайніх несучих балок нахилені в середину візка, а співвідношення площ поперечного перерізу горизонтальної полиці і стінки несучої балки складає 1 (2,0-14,0) тикалі, швидкий розігрів горизонтальних полиць від прямого контакту зі спікливою шихтою і газами, що відходять, обумовлюють нагрівання стінки по висоті з нелінійним градієнтом температури, що викликає в несучих балках утворення тріщин, і прогинів, що приводять до передчасного зносу візка Наявність у приведених агломераційних візках НІШІ з обмеженими параметрами по глибині не усуває ці недоліки В основу корисної моделі поставлено задачу, удосконалити агломераційний візок, шляхом зміни конструкції, забезпечити згладжування градієнта температури нагрівання по висоті несучих балок при їхньому однобічному нагріванні по їхній висоті і виключення налипання, просипів шихти і прососів між суміжними візками і за рахунок цього, підвищити термін служби візка і знизити втрати агломерату Задача вирішена тим, що в агломераційному візку, що містить змонтовану на ходових роликах раму, утворену крайніми і внутрішніми несучими балками, що складаються з горизонтальних полиць і стінок, зв'язаних боковинами і ребрами жорсткості, ЗНІМНІ борти, подовжні ущільнення і розміщені на верхній поверхні рами колосники, згідно винаходу, стінки несучих балок виконані похилими причому стінки крайніх несучих балок нахилені в усередину візка, а відношення площі поперечного перетину горизонтальної полиці і стінки несучої балки складає 1 (2,0-14,0) Тому, що стінки 6 крайніх несучих балок 3 виконані похилими в усередину візка, то між суміж 00 со CM 2348 ними візками ці стінки утворюють клиноподібний, повітряний проміжок з вершиною зверненою нагору, що сприяє безперешкодному видаленню просипі по утворюючим його похилих стінках 6 Просипі відбуваються в момент порушення контакту між суміжними візками Таким чином, виключається налипання шихти на стінки 6 крайніх несучих балок 3, що утворюють повітряний клин Це обумовлює підтримку щільного контакту між візками, і за рахунок цього зменшити ШКІДЛИВІ абразивні присоси, що приводять до зносу бічних стінок 6 Крім того, дані конструктивні зміни дозволили змінити характер омивання гарячими газами несучих балок 3, при якому досягається згладжування градієнта температури нагрівання по їхній висоті, що дозволило зменшити температурні деформації в несучих балках 3, виключити виникнення тріщин, прогинів, що приводять до передчасного їхнього зносу Виконання площі поперечного перетину горизонтальної полиці 5 і стінки 6 несучої балки З, 4 з дотриманням співвідношення 1 (2,0-14,0) дозволяє забезпечити оптимальну жорсткість рами агломераційного візка в умовах високотемпературного режиму її роботи Перелік фігур креслення фіг 1 - представлений загальний вигляд агломераційного візка (вид збоку), фіг 2 - загальний вигляд агломераційного візка (вид зверху), фіг 3 - агломераційний візок у перетині по А-А Агломераційний візок (див фіг 1, 2, 3), містить змонтовану на ходових роликах 1 раму 2, утворену крайніми 3 і внутрішніми 4 несучими балками, що складаються з горизонтальних полиць 5 і стінок 6, зв'язаних боковинами 7 і ребрами жорсткості 8, ЗНІМНІ борти 9, подовжні ущільнення 10 і розміщені на верхній поверхні рами колосники 11 Стінки 6 несучих балок 3, 4 виконані похилими Стінки крайніх несучих балок 3 нахилені в усередину візка Відношення площі поперечного перетину горизонтальної полиці 5 і стінки 6 несучих балок 3,4 складає 1 (2,0-14,0) Агломераційний візок по п 1 формули винаходу працює таким чином В агломераційних візках, що переміщаються в системі конвеєрної стрічки, агломераційну шихту піддають запалюванню, спіканню з наступним вивантаженням агломерату На всьому протязі процесу спікання через агломераційну шихту у візку призволиться просос газів, що відходять, у напрямку зверху вниз Тому що стінки 6 крайніх несучих балок 3 виконані похилими в усередину візка, то між суміжними візками, ці стінки утворюють клиноподібний, повітряний проміжок, з вершиною зверненою нагору, що сприяє безперешкодному видаленню просипів по утворюючим його похилих стінках 6 Просипі шихти відбуваються в момент порушення контакту між суміжними візками Таким чином, виключається налипання шихти на стінки 6 крайніх несучих балок 3, які утворюють повітряний клин Це обумовлює підтримку щільного контакту між візками, і за рахунок цього зменшуються ШКІДЛИВІ абразивні прососи, що приводять до зносу бічних стінок Крім того, дані конструктивні зміни дозволили змінити характер омивання гарячими газами стінок 6, несучих балок 3 при яких, досягається згладжування граді єнта температури нагрівання по їхній висоті, що дозволило зменшити температурні деформації в несучих балках, виключити виникнення тріщин, прогинів, що приводять до передчасного їхнього зносу Виконання площі поперечного перетину горизонтальної полиці 5 і стінки 6 у несучих балках 3,4 з дотриманням співвідношення 1 (2,0-14,0) забезпечує оптимальну жорсткість рами агломераційного візка в умовах високотемпературного режиму її роботи Граничні параметри співвідношення, що заявляється, встановлені експериментально При ЗМІНІ граничних параметрів убік зменшення, МІЦНІ властивості агломераційного візка погіршуються При ЗМІНІ граничних параметрів убік збільшення, підвищується металоємність візка, і робить його неефективним Агломераційний візок працює таким чином В агломераційних візках, що переміщаються в системі конвеєрної стрічки, агломераційну шихту піддають запалюванню, спіканню з наступним вивантаженням агломерату На всьому протязі процесу спікання через агломераційну шихту у візку призволиться просос газів, у напрямку зверху вниз Тому що стінки 6 крайніх несучих балок З виконані похилими в усередину візка, то між суміжними візками ці стінки утворюють клиноподібний, повітряний проміжок, з вершиною зверненою нагору, що сприяє безперешкодному видаленню по утворюючим його похилих стінках 6 Просипі шихти відбуваються в момент порушення контакту між суміжними візками Таким чином, виключається налипання шихти на стінки 6 крайніх несучих балок 3 Забезпечується щільний контакт між суміжними візками, і зменшуються ШКІДЛИВІ абразивні прососи, що приводять до зносу бічних стінок 6 Крім того, виконання стінок 6 несучих балок 3, 4 похилими, дозволили змінити характер омивання гарячими газами стінок 6, несучих балок 3, 4, при яких, досягається згладжування градієнта температури нагрівання по їхній висоті, що дозволило зменшити температурні деформації несучих балках 3, 4, виключити виникнення тріщин, прогинів, що приводять до передчасного їхнього зносу Виконання площі поперечного перетину горизонтальної полиці 5 і стінки 6 несучих балок 3, 4 з дотриманням співвідношення 1 (2,0-14,0) дозволяє забезпечити оптимальну жорсткість рами агломераційного візка в умовах високотемпературного режиму її роботи Граничні параметри співвідношення, що заявляється, встановлені експериментально При ЗМІНІ граничних параметрів убік зменшення, МІЦНІ властивості агломераційного візка погіршуються При ЗМІНІ граничних параметрів убік збільшення, підвищується металоємність візка, і робить його неефективним Таким чином, в заявленому агломераційному візку, шляхом зміни конструкції,забезпечується згладжування градієнта температур по висоті в несучих балках 3, 4 при їхньому прогріві і, виключення налипання на бічні стінки шихти, а також прососів між стінками 6 суміжних ВІЗКІВ Це дозволило підвищити термін служби агломераційного візка і знизити втрати агломерату 2348 «••> Фіг.З Комп'ютерна верстка М Мацело Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
