Електродний нагрівач рідини

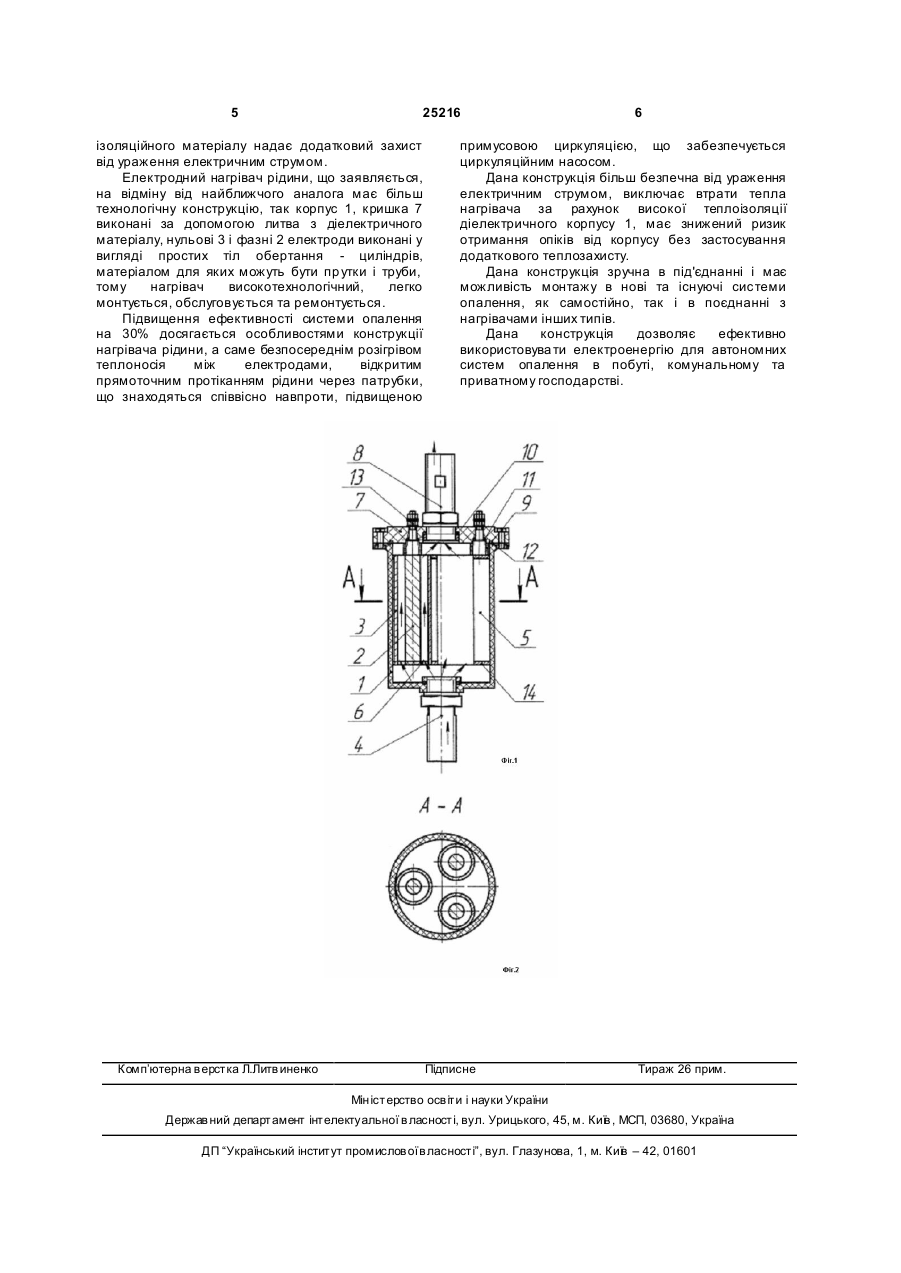

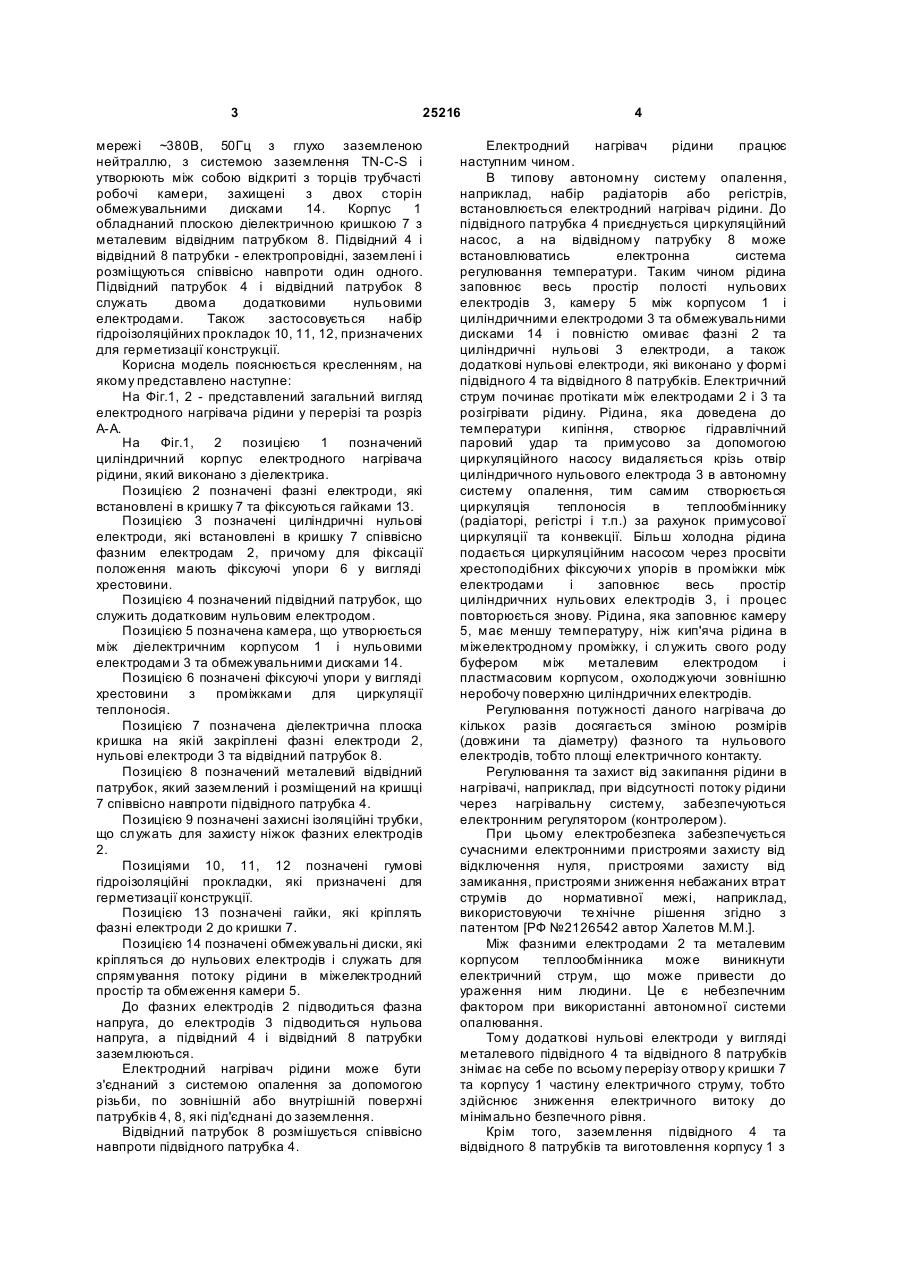

Електродний нагрівач рідини, що включає діелектричний корпус (1), підвідний (4) і відвідний (8) патрубки, фазні (2) та нульові (3) електроди, 3 25216 мережі ~380В, 50Гц з глухо заземленою нейтраллю, з системою заземлення TN-C-S і утворюють між собою відкриті з торців трубчасті робочі камери, захищені з двох сторін обмежувальними дисками 14. Корпус 1 обладнаний плоскою діелектричною кришкою 7 з металевим відвідним патрубком 8. Підвідний 4 і відвідний 8 патрубки - електропровідні, заземлені і розміщуються співвісно навпроти один одного. Підвідний патрубок 4 і відвідний патрубок 8 служать двома додатковими нульовими електродами. Також застосовується набір гідроізоляційних прокладок 10, 11, 12, призначених для герметизації конструкції. Корисна модель пояснюється кресленням, на якому представлено наступне: На Фіг.1, 2 - представлений загальний вигляд електродного нагрівача рідини у перерізі та розріз А-А. На Фіг.1, 2 позицією 1 позначений циліндричний корпус електродного нагрівача рідини, який виконано з діелектрика. Позицією 2 позначені фазні електроди, які встановлені в кришку 7 та фіксуються гайками 13. Позицією 3 позначені циліндричні нульові електроди, які встановлені в кришку 7 співвісно фазним електродам 2, причому для фіксації положення мають фіксуючі упори 6 у вигляді хрестовини. Позицією 4 позначений підвідний патрубок, що служить додатковим нульовим електродом. Позицією 5 позначена камера, що утворюється між діелектричним корпусом 1 і нульовими електродами 3 та обмежувальними дисками 14. Позицією 6 позначені фіксуючі упори у вигляді хрестовини з проміжками для циркуляції теплоносія. Позицією 7 позначена діелектрична плоска кришка на якій закріплені фазні електроди 2, нульові електроди 3 та відвідний патрубок 8. Позицією 8 позначений металевий відвідний патрубок, який заземлений і розміщений на кришці 7 співвісно навпроти підвідного патрубка 4. Позицією 9 позначені захисні ізоляційні трубки, що служать для захисту ніжок фазних електродів 2. Позиціями 10, 11, 12 позначені гумові гідроізоляційні прокладки, які призначені для герметизації конструкції. Позицією 13 позначені гайки, які кріплять фазні електроди 2 до кришки 7. Позицією 14 позначені обмежувальні диски, які кріпляться до нульових електродів і служать для спрямування потоку рідини в міжелектродний простір та обмеження камери 5. До фазних електродів 2 підводиться фазна напруга, до електродів 3 підводиться нульова напруга, а підвідний 4 і відвідний 8 патрубки заземлюються. Електродний нагрівач рідини може бути з'єднаний з системою опалення за допомогою різьби, по зовнішній або внутрішній поверхні патрубків 4, 8, які під'єднані до заземлення. Відвідний патрубок 8 розмішується співвісно навпроти підвідного патрубка 4. 4 Електродний нагрівач рідини працює наступним чином. В типову автономну систему опалення, наприклад, набір радіаторів або регістрів, встановлюється електродний нагрівач рідини. До підвідного патрубка 4 приєднується циркуляційний насос, а на відвідному патрубку 8 може встановлюватись електронна система регулювання температури. Таким чином рідина заповнює весь простір полості нульових електродів 3, камеру 5 між корпусом 1 і циліндричними електродоми 3 та обмежувальними дисками 14 і повністю омиває фазні 2 та циліндричні нульові 3 електроди, а також додаткові нульові електроди, які виконано у формі підвідного 4 та відвідного 8 патрубків. Електричний струм починає протікати між електродами 2 і 3 та розігрівати рідину. Рідина, яка доведена до температури кипіння, створює гідравлічний паровий удар та примусово за допомогою циркуляційного насосу видаляється крізь отвір циліндричного нульового електрода 3 в автономну систему опалення, тим самим створюється циркуляція теплоносія в теплообміннику (радіаторі, регістрі і т.п.) за рахунок примусової циркуляції та конвекції. Більш холодна рідина подається циркуляційним насосом через просвіти хрестоподібних фіксуючи х упорів в проміжки між електродами і заповнює весь простір циліндричних нульових електродів 3, і процес повторюється знову. Рідина, яка заповнює камеру 5, має меншу температуру, ніж кип'яча рідина в міжелектродному проміжку, і служить свого роду буфером між металевим електродом і пластмасовим корпусом, охолоджуючи зовнішню неробочу поверхню циліндричних електродів. Регулювання потужності даного нагрівача до кількох разів досягається зміною розмірів (довжини та діаметру) фазного та нульового електродів, тобто площі електричного контакту. Регулювання та захист від закипання рідини в нагрівачі, наприклад, при відсутності потоку рідини через нагрівальну систему, забезпечуються електронним регулятором (контролером). При цьому електробезпека забезпечується сучасними електронними пристроями захисту від відключення нуля, пристроями захисту від замикання, пристроями зниження небажаних втрат струмів до нормативної межі, наприклад, використовуючи те хнічне рішення згідно з патентом [РФ №2126542 автор Халетов М.М.]. Між фазними електродами 2 та металевим корпусом теплообмінника може виникнути електричний струм, що може привести до ураження ним людини. Це є небезпечним фактором при використанні автономної системи опалювання. Тому додаткові нульові електроди у вигляді металевого підвідного 4 та відвідного 8 патрубків знімає на себе по всьому перерізу отвор у кришки 7 та корпусу 1 частину електричного струму, тобто здійснює зниження електричного витоку до мінімально безпечного рівня. Крім того, заземлення підвідного 4 та відвідного 8 патрубків та виготовлення корпусу 1 з 5 25216 ізоляційного матеріалу надає додатковий захист від ураження електричним струмом. Електродний нагрівач рідини, що заявляється, на відміну від найближчого аналога має більш технологічну конструкцію, так корпус 1, кришка 7 виконані за допомогою литва з діелектричного матеріалу, нульові 3 і фазні 2 електроди виконані у вигляді простих тіл обертання - циліндрів, матеріалом для яких можуть бути пр утки і труби, тому нагрівач високотехнологічний, легко монтується, обслуговується та ремонтується. Підвищення ефективності системи опалення на 30% досягається особливостями конструкції нагрівача рідини, а саме безпосереднім розігрівом теплоносія між електродами, відкритим прямоточним протіканням рідини через патрубки, що знаходяться співвісно навпроти, підвищеною Комп’ютерна в ерстка Л.Литв иненко 6 примусовою циркуляцією, що забезпечується циркуляційним насосом. Дана конструкція більш безпечна від ураження електричним струмом, виключає втрати тепла нагрівача за рахунок високої теплоізоляції діелектричного корпусу 1, має знижений ризик отримання опіків від корпусу без застосування додаткового теплозахисту. Дана конструкція зручна в під'єднанні і має можливість монтажу в нові та існуючі системи опалення, як самостійно, так і в поєднанні з нагрівачами інших типів. Дана конструкція дозволяє ефективно використовува ти електроенергію для автономних систем опалення в побуті, комунальному та приватному господарстві. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
