Пристрій для обв’язки предметів

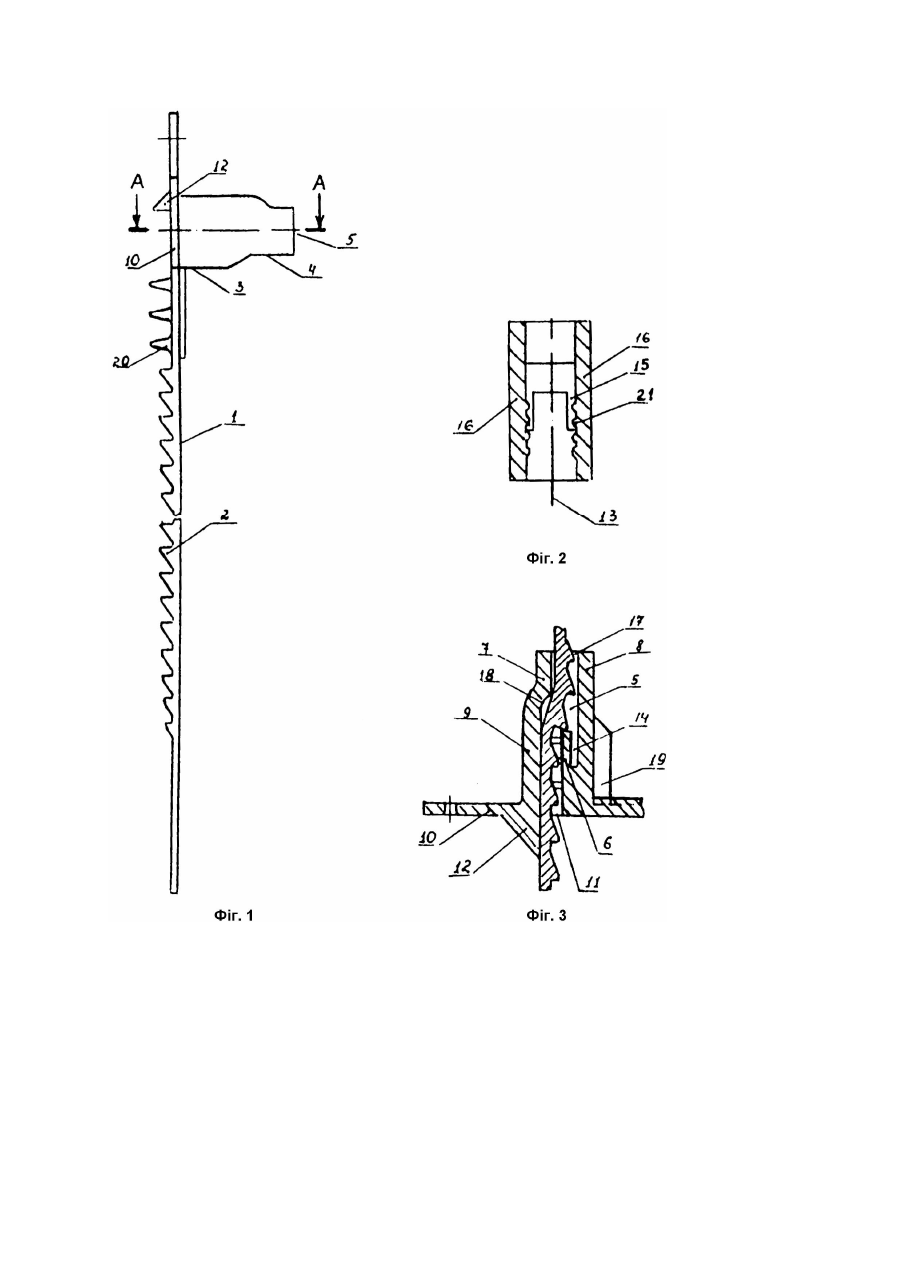

Винахід відноситься до деталей упаковки одноразового користування, зокрема до створення гнучкої пакувальної стрічки, що використовується для утворення щільної петлі навколо предмету і опечатування і може бути використаний, наприклад, для зав'язування І опечатування наповнених еластичних мішків. Відомі пристрої для обв'язки предметів, як правило, являють собою гнучкий ремінь із еластичного матеріалу, на одному кінці якого знаходиться запірний механізм, в який вставляється вільний протилежний кінець ремня, котрий міцно замикається з допомогою зачіпок, розташованих як на ремні, так і в запірному механізмі. Так, наприклад, відоме самозапірне ущільнення, що являє собою еластичну стрічку з запірною коробкою на одному кінці і язичком з фігурним прорізом з поперечиною на другому кінці. Кінець стрічки з прорізом має язичок прямокутної форми. Всередині запірної коробки знаходиться відхильний зуб, розміщений на шляху введення в коробку язичка стрічки. Після введення в коробку язичок відхиляється зубом в заглиблення в поперечині і розташовується в площині, іншій, ніж з'єднувальна полоска. Можливому наступному виведенню язичка запобігає зачіплювання першої частини поперечини язичка з основою зуба. Подальшому переміщенню язичка в напрямку введення стрічки запобігають завдяки зачіплювання другої частини поперечини з запірним заглибленням (Патент Англії №2101532, кл. B65D63/00, 1983). Недоліком такого пристрою є те, що він не передбачує можливості регулювання розміру петлі стрічки. Відома також запірна гнучка стрічка для упакування пакетів, мішків чи для об'язки проводів, на одному кінці якої розташована кріпильна головка з фіксуючим пристроєм для стрічки. На протилежному кінці стрічки розташована зачіпка. Стрічку згинають в петлю, вільний кінець вводять в зацепления з фіксуючим пристроєм головки і петлю затягують. Потягнувши вільний кінець перпендикулярно напрямові проходу в головці, можна знову ослабити петлю (Патент Німеччини, №4126225, кл. A65D63/10, 1991). Відома стрічка дозволяє регулювати розмір петлі, але не може бути використана для опечатування, так як конструкція створює можливість ослабити петлю і тим самим порушити попередню певну фіксацію. Найближчим по технічній суті і за досягненням результату є пристрій для обв'язки предметів у вигляді гнучкої стрічки з еластичного матеріалу з ступенчатими зубцями з одного боку площини стрічки по всій її довжині і фіксуючим приладом на одному кінці, розміщеним перпендикулярно її поздовжній осі і виконаним у вигляді корпусу з наскрізним каналом і запірним елементом всередині каналу. Запірний елемент виконаний у вигляді пружного зуба, який зчіплюється з одним із зубца стрічки, забезпечуючи можливість ковзного переміщення стрічки усередину корпусу і перешкоджаючи її переміщенню в протилежному напрямку (Патент США №4978091, кл. B65D63/00, 1990). Відомий пристрій дозволяє регулювати розмір петлі, володіє ефектом опечатування, так як зняти його без руйнування неможливо. Але фіксуючий прилад не забезпечує достатньої надійності замикання, так як пружний зуб всередині каналу має незначну міцність на розрив, тим самим створюючи загрозу саморуйнування за певних умов. Крім того, існує загроза розмикання за певних умов і без руйнування зуба, так як в каналі відсутні запобіжні елементи, які перешкоджали б переміщенню стрічки в зворотньому напрямі під дією певного зусилля, більшого, ніж зусилля замикання, але меншого, ніж міцність на розрив, а в замкненому стані можливе саморуйнування рухомого кінця стрічки біля входу в канал фіксуючого приладу, так як при стискуванні петлі ззовні створюється перегин її під прямим кутом відносно поздовжньої осі стрічки. В основу винаходу поставлено задачу створення такого пристрою для обв'язки предметів, в якому шляхом вдосконалення фіксуючого приладу забезпечується висока надійність обв'язки і замикання завдяки підвищенню міцності на розрив при збереженні інших характеристик. Поставлена задача вирішується тим, що в пристрої для обв'язки предметів, що включає гнучку стрічку з ступінчатими зубцями з одного боку площини стрічки по всій її довжині і фіксуючий прилад на одному кінці стрічки, розміщений перпендикулярно її поздовжній осі, виконаний у вигляді корпусу з наскрізним каналом для проходження стрічки і запірним елементом всередині каналу, згідно з винаходом, торцева стінка корпусу, прилегла до стрічки, над входом в наскрізний канал має обмежувач, наскрізний канал виконаний ступінчатим у напрямі руху в ньому стрічки, а запірний елемент утворений виступами, виконаними на всю ширину нижньої та верхньої внутрішніх стінок наскрізного каналу у напрямі центральної поздовжньої його осі з зсувом один відносно другого і розміщеними відповідно на вході і виході із наскрізного каналу, причому виступ на нижній внутрішній стінці наскрізного каналу виконаний з утворенням зазору з нижнього і боковими стінками каналу, а на верхній внутрішній стінці каналу - зі скосом у напрямі виходу із каналу. Крім чого, бокові стінки наскрізного каналу можуть мати ребра жорсткості. Крім чого, частина стрічки, прилегла до фіксуючого приладу, може мати штирі. Крім чого, внутрішні бокові стінки наскрізного каналу можуть мати виступи, виконані перпендикулярно його поздовжній осі. Зазначена конструкція пристрою для обв'язки предметів забезпечує високу надійність замикання з ефектом опечатування, дозволяли утворювати петлю потрібного розміру. Обмежувач на торцевій стінці корпусу фіксуючого приладу, прилеглій до стрічки, над входом в наскрізний канал, запобігає перегину стрічки під прямим кутом до її поздовжньої осі біля входу в канал, тим самим усуваючи можливість сморуйнування петлі під тиском на неї ззовні. Крім того, обмежувач надає параллельності ділянкам стрічки на вході та виході із каналу, впливаючи таким чином на міцність стрічки на розрив. Виконання наскрізного каналу ступінчатим у напрямі руху в ньому стрічки утруднює переміщення стрічки у зворотньому напрямі, так як змінює розташування стрічки відносно початкового напряму руху, а утворення запірного елементу двома виступами, виконаними на всю ширину нижньої та верхньої внутрішніх стінок наскрізного каналу у напрямі до центральної поздовжньої його осі з зсувом один відносно другого і розміщеними відповідно на вході і виході із наскрізного каналу, сприяє перерозподілу зусилля на розрив, підвищуючи надійність замикання. Виконання виступу на нижній внутрішній стінці наскрізного каналу з утворення зазору з нижньою і боковими стінками каналу, а на верхній внутрішній стінці каналу зі скосом у напрямі виходу із каналу сприяє плавному ковзному переміщенню стрічки усередину корпусу в сторону виходу із каналу, а при спробі переміщення в протилежному напрямі пружність виступу створює додатковий ефект запирання. При цьому заявлений ефект досягається завдяки всій сукупності ознак винаходу. Виконання на бокових стінках каналу ребер жорсткості збільшує міцність пристрою для обв'язки предметів, тим самим забезпечуючи надійність обв'язки. Виконання штирів на частині стрічки, прилеглій до фіксуючого приладу, збоку ступінчатих зубців, допомагає надійніше зафіксувати пристрій для обв'язки, теж забезпечуючи надійність обв'язки. Виконання на внутрішніх бокових стінках наскрізного каналу перпендикулярно його поздовжній осі виступів сприяє кращому зчепленню гнучкої стрічки з фіксуючим приладом, тим самим підвищуючи надійність обв'язки. При вивченні інших відомих технічних рішень не було виявлено сукупності ознак, що відрізняють заявлене технічне рішення від прототипу. Це дозволяє зробити висновок про відповідність критерію "винахідницький рівень". Сукупність суттєвих ознак признаків, що характеризують винахід, в принципі, може бути використана багато разів в пристрої для обв'язки предметів, як деталі упаковки і опечатування одноразового користування, забезпечуючи високу надійність та міцність замикання і обв'язки. На фіг.1 зображено пристрій для обв'язки предметів, загальний вид; на фіг.2 - розріз А - А на фіг.1; на фіг.3 - схема пристрою в робочому стані. Пристрій для обв'язки предметів включає гнучку стрічку 1 з ступінчатими зубцями 2 з одного боку площини стрічки 1 по всій її довжині і фіксуючий прилад 3 у вигляді корпусу 4 з наскрізним ступінчатим каналом 5 і запірним елементом у вигляді виступів 6, 7 на внутрішній нижній 8 і верхній 9 стінках каналу 5. Торцева стінка 10 корпусу 4, прилегла до стрічки 1, над входом 11 в наскрізний канал 5 має обмежувач 12. Виступи 6, 7 виконані на всю ширину нижньої 8 та верхньої 9 стінок каналу 5 у напрямі центральної поздовжньої його осі 13 з зсувом один відносно другого. Виступ 6 розміщений на вході 11 каналу 5 і виконаний з утворенням зазору 14, 15 з нижньою 8 і боковими 16 стінками каналу 5. Виступ 7 розміщений на виході 17 каналу 5 і виконаний зі скосом 18 у напрямі виходу 17. Бокові стінки 16 корпусу 4 мають ребра жорсткості 19. На частині стрічки 1, прилеглій до фіксуючого приладу 3, виконані штирі 20. Бокові стінки 16 внутрі каналу мають виступи 21, виконані перпендикулярно його поздовжній осі 13. Пристрій для обв'язки предметів працює таким чином. Гнучкою стрічкою 1 створюють петлю, наприклад, навколо горловини мішка таким чином, щоб ступінчасті зубці 2 знаходилися усередині створеної петлі. Вільний кінець стрічки 1 заводять в наскрізний канал 5 корпусу 4 фіксуючого приладу 3 і затягують петлю до потрібного ущільнення горловини мішка. При цьому завдяки гнучкості виступу б та скосові 18 на виступі 7 стрічка 1 плавно ковзно переміщується у напрямі виходу 17 із каналу 5. Ступінчатий канал 5 створює різні рівні розташування стрічки 1 біля входу 11 в канал 5 та виходу 17 із каналу 5. Це ускладнює виведення стрічки 1 із фіксуючого приладу 3 в зворотньому напрямі. Обмежувач 12 надає параллельності ділянкам стрічки на вході 11 та на виході 17 із каналу 5, сприяючи перерозподілу зусилля на розрив запірного елементу між його складовими - виступами 6 і 7 та запобігаючи перегину стрічки 1 в місці входу її в канал 5. При прикладенні зусилля для виведення стрічки 1 із каналу 5 фіксуючого приладу 3 зубець 2 стрічки 1, що знаходиться між виступами 6, 7, упирається в виступ 6, а виступ 7 притискує зубець 2 до нижньої стінки 8 каналу 5, перешкоджаючи рухові його вверх. Створюється міцне замикання, зворотній хід стрічки без руйнування пристрою для обв'язки предметів неможливий. Потрібно прикласти набагато більше зусилля для руйнування запірного елементу у заявляємому пристрої, ніж у відомому. При необхідності зменшення петлі продовжують рух стрічки 1 у фіксуючому приладі 3 в напрямі виходу 17. Ребра жорсткості 19, штирі 20 та виступи 21 функціонально підвищують надійність роботи пристрою. Винахід забезпечує високу надійність замикання і обв'язки предметів.
