Пристрій для очищення внутрішньої поверхні обсадних колон

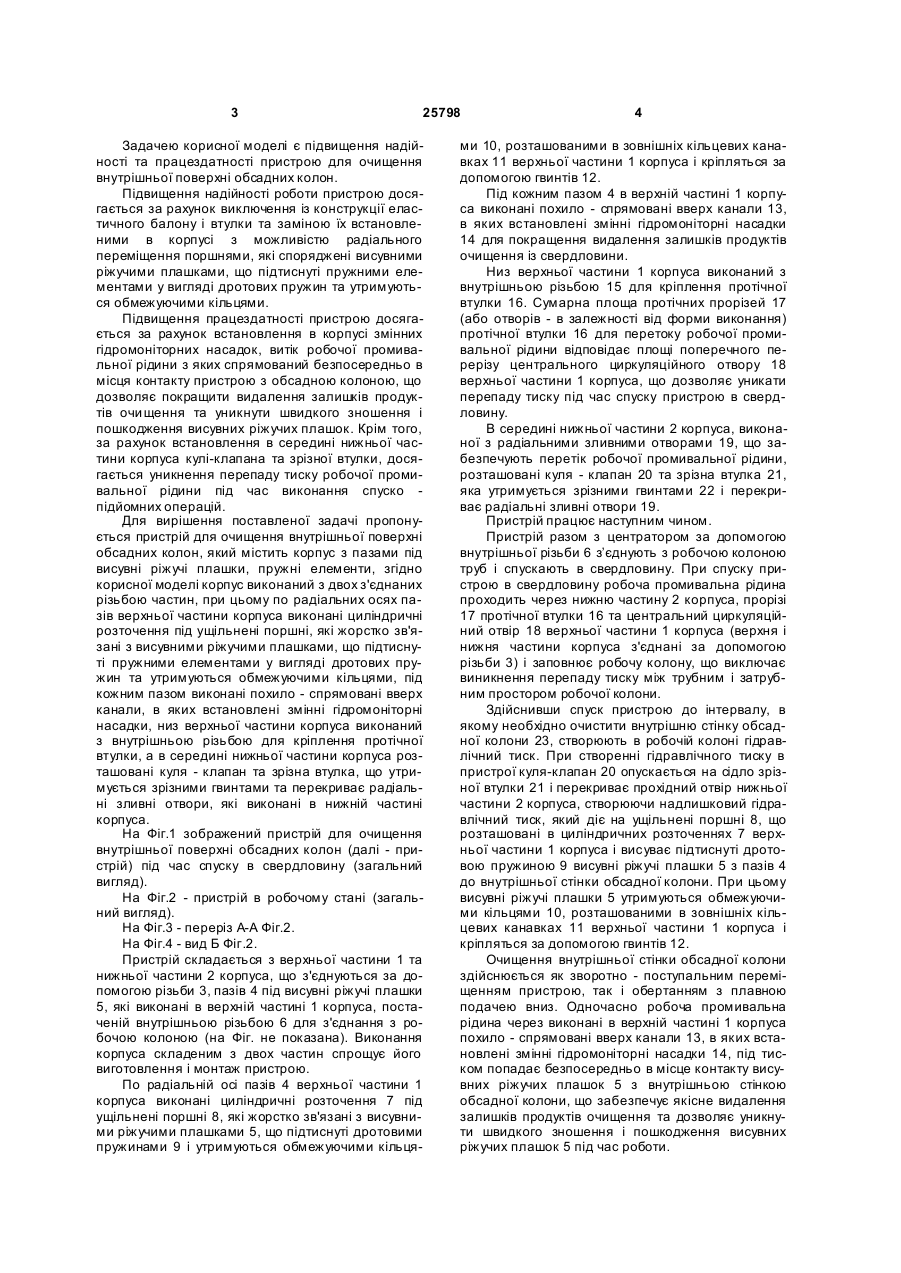

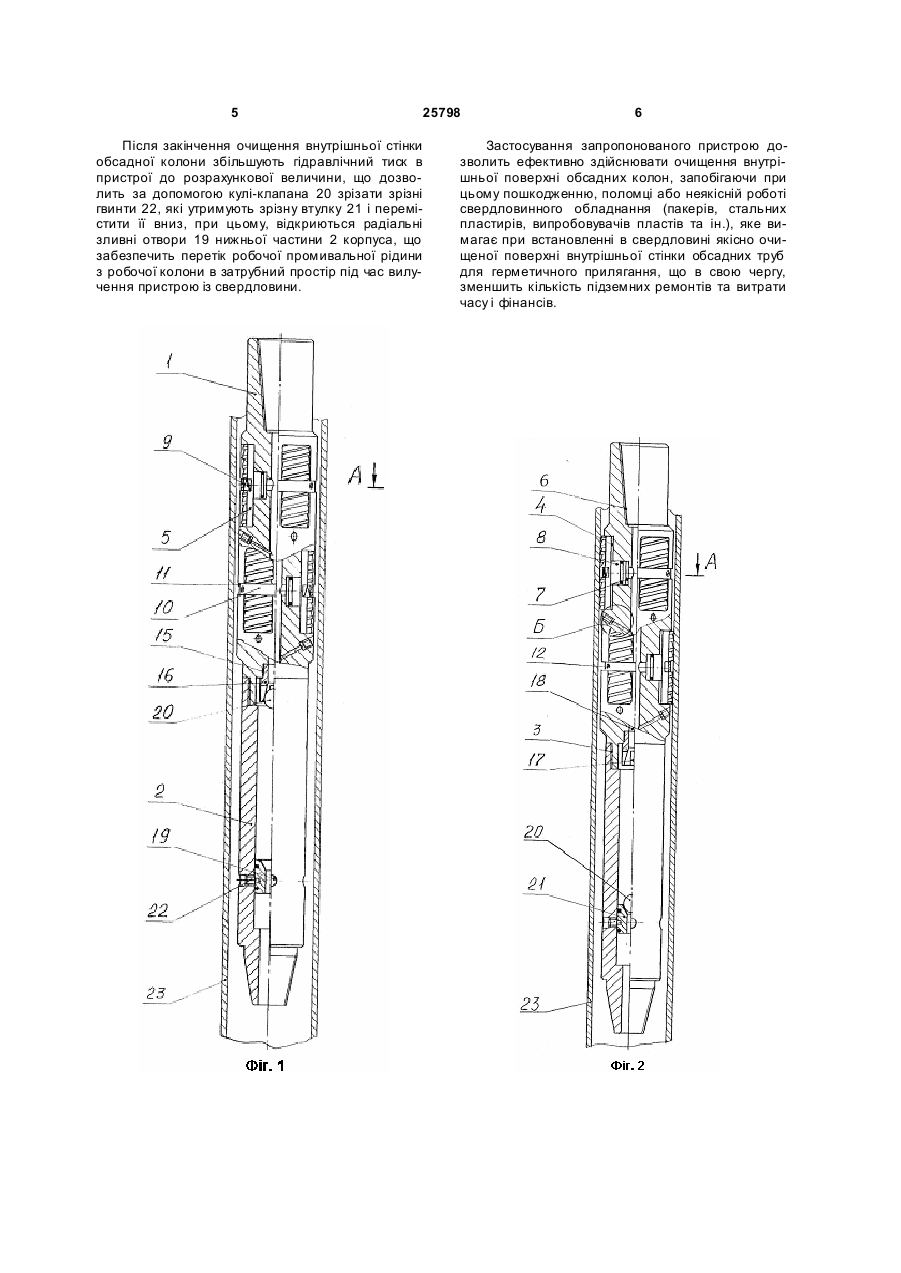

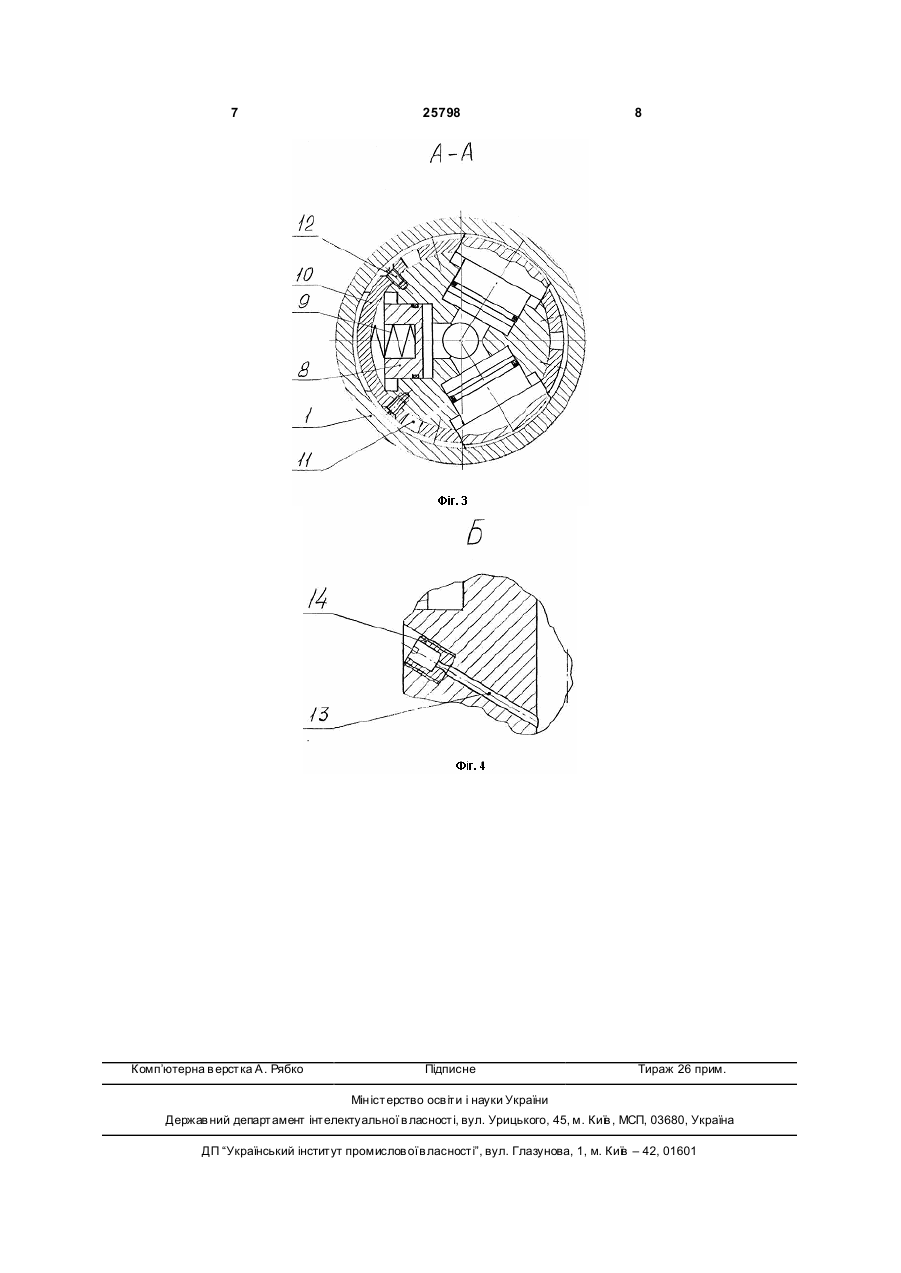

Пристрій для очищення внутрішньої поверхні обсадних колон, який містить корпус з пазами під висувні різальні плашки, пружні елементи, який 3 25798 Задачею корисної моделі є підвищення надійності та працездатності пристрою для очищення внутрішньої поверхні обсадних колон. Підвищення надійності роботи пристрою досягається за рахунок виключення із конструкції еластичного балону і втулки та заміною їх встановленими в корпусі з можливістю радіального переміщення поршнями, які споряджені висувними ріжучими плашками, що підтиснуті пружними елементами у вигляді дротових пружин та утримуються обмежуючими кільцями. Підвищення працездатності пристрою досягається за рахунок встановлення в корпусі змінних гідромоніторних насадок, витік робочої промивальної рідини з яких спрямований безпосередньо в місця контакту пристрою з обсадною колоною, що дозволяє покращити видалення залишків продуктів очи щення та уникнути швидкого зношення і пошкодження висувних ріжучих плашок. Крім того, за рахунок встановлення в середині нижньої частини корпуса кулі-клапана та зрізної втулки, досягається уникнення перепаду тиску робочої промивальної рідини під час виконання спуско підйомних операцій. Для вирішення поставленої задачі пропонується пристрій для очищення внутрішньої поверхні обсадних колон, який містить корпус з пазами під висувні ріжучі плашки, пружні елементи, згідно корисної моделі корпус виконаний з двох з'єднаних різьбою частин, при цьому по радіальних осях пазів верхньої частини корпуса виконані циліндричні розточення під ущільнені поршні, які жорстко зв'язані з висувними ріжучими плашками, що підтиснуті пружними елементами у вигляді дротових пружин та утримуються обмежуючими кільцями, під кожним пазом виконані похило - спрямовані вверх канали, в яких встановлені змінні гідромоніторні насадки, низ верхньої частини корпуса виконаний з внутрішньою різьбою для кріплення протічної втулки, а в середині нижньої частини корпуса розташовані куля - клапан та зрізна втулка, що утримується зрізними гвинтами та перекриває радіальні зливні отвори, які виконані в нижній частині корпуса. На Фіг.1 зображений пристрій для очищення внутрішньої поверхні обсадних колон (далі - пристрій) під час спуску в свердловину (загальний вигляд). На Фіг.2 - пристрій в робочому стані (загальний вигляд). На Фіг.3 - переріз А-А Фіг.2. На Фіг.4 - вид Б Фіг.2. Пристрій складається з верхньої частини 1 та нижньої частини 2 корпуса, що з'єднуються за допомогою різьби 3, пазів 4 під висувні ріжучі плашки 5, які виконані в верхній частині 1 корпуса, постаченій внутрішньою різьбою 6 для з'єднання з робочою колоною (на Фіг. не показана). Виконання корпуса складеним з двох частин спрощує його виготовлення і монтаж пристрою. По радіальній осі пазів 4 верхньої частини 1 корпуса виконані циліндричні розточення 7 під ущільнені поршні 8, які жорстко зв'язані з висувними ріжучими плашками 5, що підтиснуті дротовими пружинами 9 і утримуються обмежуючими кільця 4 ми 10, розташованими в зовнішніх кільцевих канавках 11 верхньої частини 1 корпуса і кріпляться за допомогою гвинтів 12. Під кожним пазом 4 в верхній частині 1 корпуса виконані похило - спрямовані вверх канали 13, в яких встановлені змінні гідромоніторні насадки 14 для покращення видалення залишків продуктів очищення із свердловини. Низ верхньої частини 1 корпуса виконаний з внутрішньою різьбою 15 для кріплення протічної втулки 16. Сумарна площа протічних прорізей 17 (або отворів - в залежності від форми виконання) протічної втулки 16 для перетоку робочої промивальної рідини відповідає площі поперечного перерізу центрального циркуляційного отвору 18 верхньої частини 1 корпуса, що дозволяє уникати перепаду тиску під час спуску пристрою в свердловину. В середині нижньої частини 2 корпуса, виконаної з радіальними зливними отворами 19, що забезпечують перетік робочої промивальної рідини, розташовані куля - клапан 20 та зрізна втулка 21, яка утримується зрізними гвинтами 22 і перекриває радіальні зливні отвори 19. Пристрій працює наступним чином. Пристрій разом з центратором за допомогою внутрішньої різьби 6 з’єднують з робочою колоною труб і спускають в свердловину. При спуску пристрою в свердловину робоча промивальна рідина проходить через нижню частину 2 корпуса, прорізі 17 протічної втулки 16 та центральний циркуляційний отвір 18 верхньої частини 1 корпуса (верхня і нижня частини корпуса з'єднані за допомогою різьби 3) і заповнює робочу колону, що виключає виникнення перепаду тиску між трубним і затрубним простором робочої колони. Здійснивши спуск пристрою до інтервалу, в якому необхідно очистити внутрішню стінку обсадної колони 23, створюють в робочій колоні гідравлічний тиск. При створенні гідравлічного тиску в пристрої куля-клапан 20 опускається на сідло зрізної втулки 21 і перекриває прохідний отвір нижньої частини 2 кopпуca, створюючи надлишковий гідравлічний тиск, який діє на ущільнені поршні 8, що розташовані в циліндричних розточеннях 7 верхньої частини 1 корпуса і висуває підтиснуті дротовою пружиною 9 висувні ріжучі плашки 5 з пазів 4 до внутрішньої стінки обсадної колони. При цьому висувні ріжучі плашки 5 утримуються обмежуючими кільцями 10, розташованими в зовнішніх кільцевих канавках 11 верхньої частини 1 корпуса і кріпляться за допомогою гвинтів 12. Очищення внутрішньої стінки обсадної колони здійснюється як зворотно - поступальним переміщенням пристрою, так і обертанням з плавною подачею вниз. Одночасно робоча промивальна рідина через виконані в верхній частині 1 корпуса похило - спрямовані вверх канали 13, в яких встановлені змінні гідромоніторні насадки 14, під тиском попадає безпосередньо в місце контакту висувних ріжучих плашок 5 з внутрішньою стінкою обсадної колони, що забезпечує якісне видалення залишків продуктів очищення та дозволяє уникнути швидкого зношення і пошкодження висувних ріжучих плашок 5 під час роботи. 5 25798 Після закінчення очищення внутрішньої стінки обсадної колони збільшують гідравлічний тиск в пристрої до розрахункової величини, що дозволить за допомогою кулі-клапана 20 зрізати зрізні гвинти 22, які утримують зрізну втулку 21 і перемістити її вниз, при цьому, відкриються радіальні зливні отвори 19 нижньої частини 2 корпуса, що забезпечить перетік робочої промивальної рідини з робочої колони в затрубний простір під час вилучення пристрою із свердловини. 6 Застосування запропонованого пристрою дозволить ефективно здійснювати очищення внутрішньої поверхні обсадних колон, запобігаючи при цьому пошкодженню, поломці або неякісній роботі свердловинного обладнання (пакерів, стальних пластирів, випробовувачів пластів та ін.), яке вимагає при встановленні в свердловині якісно очищеної поверхні внутрішньої стінки обсадних труб для герметичного прилягання, що в свою чергу, зменшить кількість підземних ремонтів та витрати часу і фінансів. 7 Комп’ютерна в ерстка А. Рябко 25798 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
