Контейнер-платформа

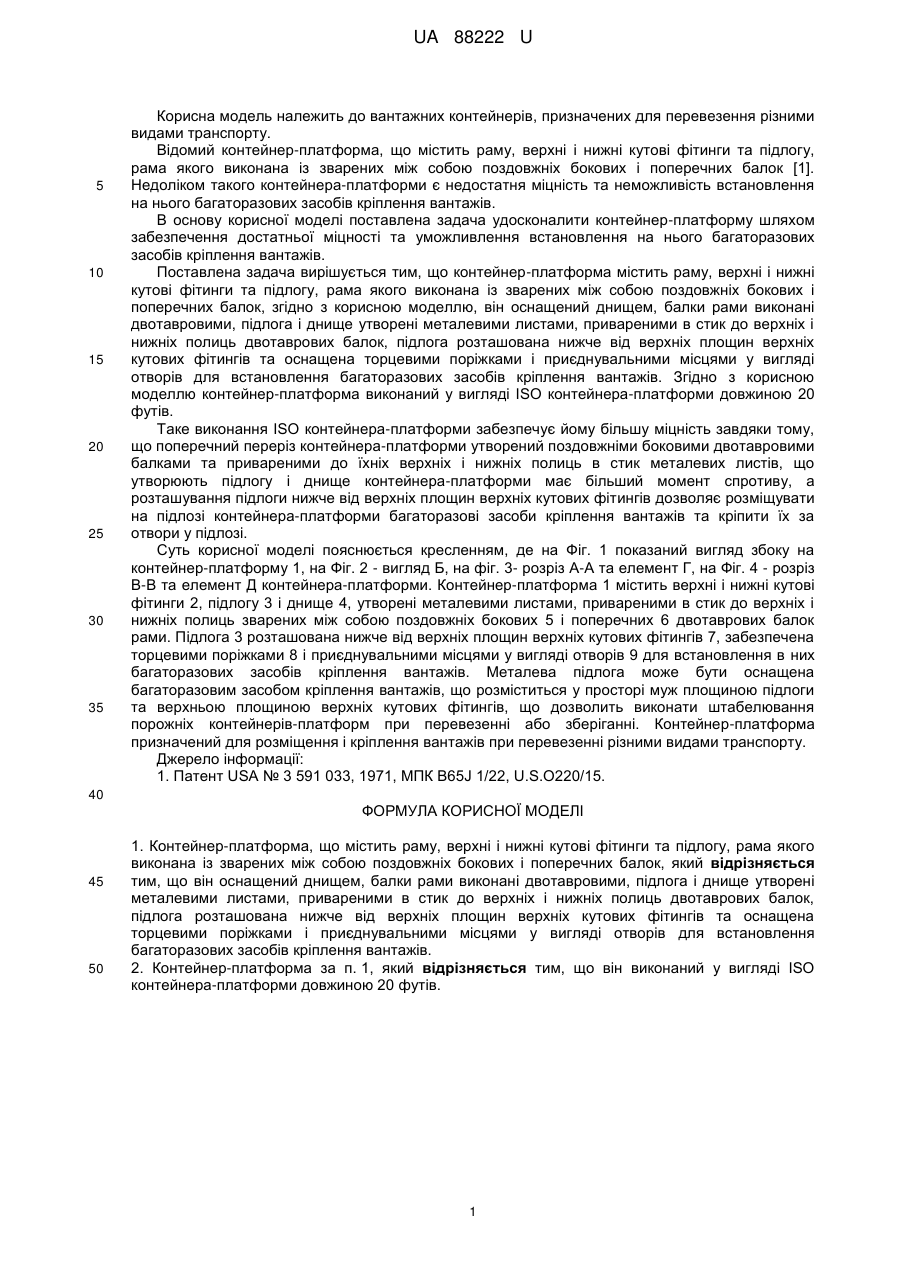

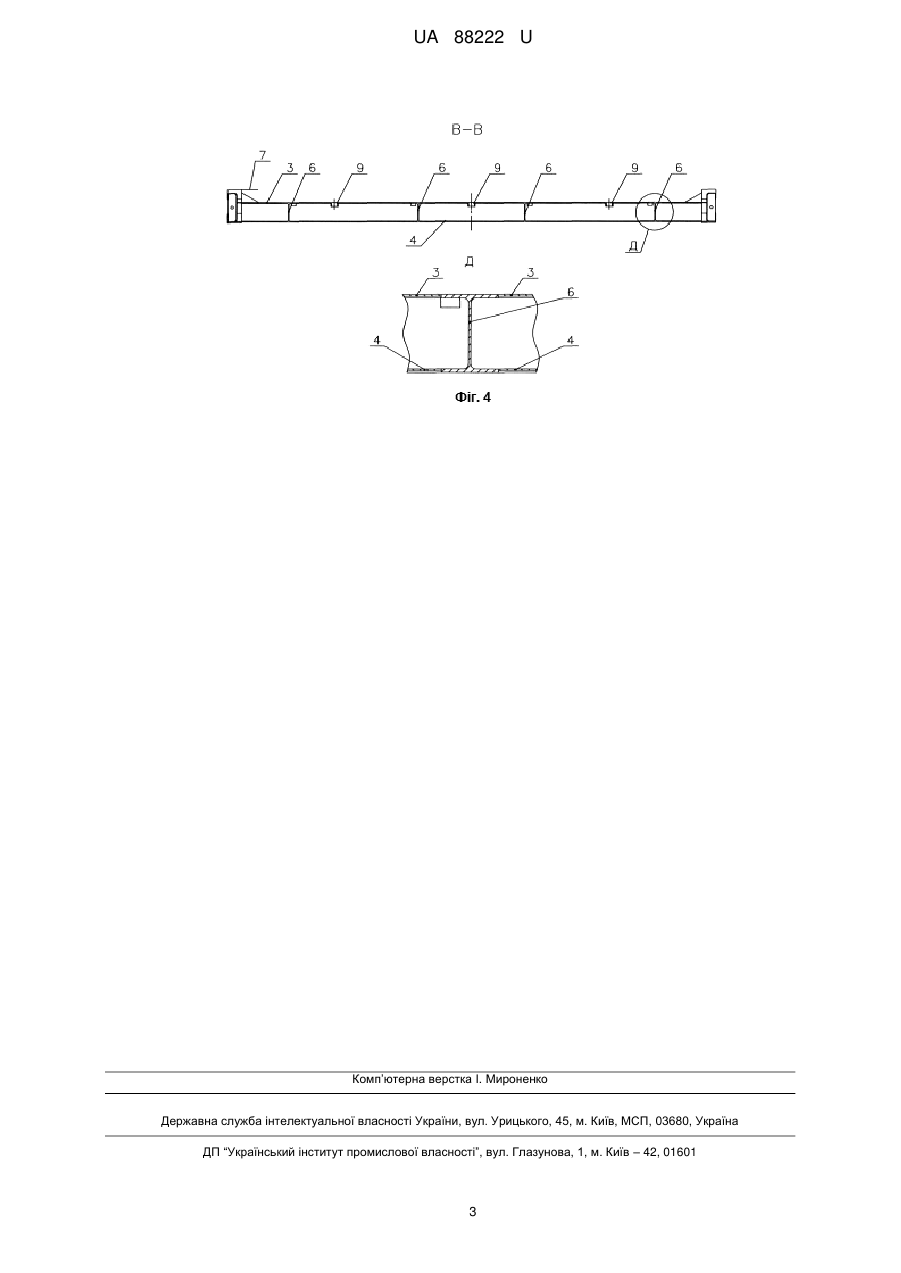

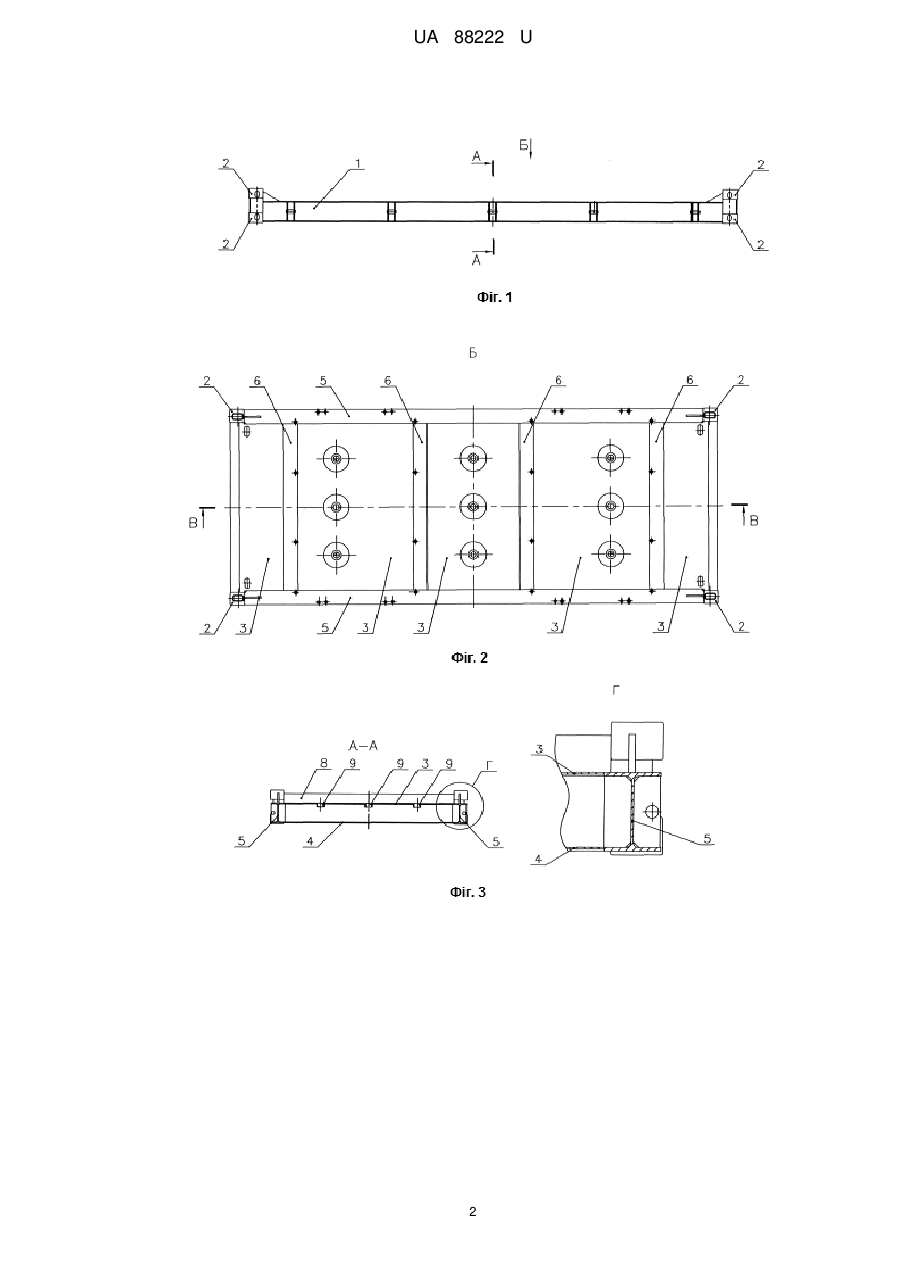

Реферат: UA 88222 U UA 88222 U 5 10 15 20 25 30 35 Корисна модель належить до вантажних контейнерів, призначених для перевезення різними видами транспорту. Відомий контейнер-платформа, що містить раму, верхні і нижні кутові фітинги та підлогу, рама якого виконана із зварених між собою поздовжніх бокових і поперечних балок [1]. Недоліком такого контейнера-платформи є недостатня міцність та неможливість встановлення на нього багаторазових засобів кріплення вантажів. В основу корисної моделі поставлена задача удосконалити контейнер-платформу шляхом забезпечення достатньої міцності та уможливлення встановлення на нього багаторазових засобів кріплення вантажів. Поставлена задача вирішується тим, що контейнер-платформа містить раму, верхні і нижні кутові фітинги та підлогу, рама якого виконана із зварених між собою поздовжніх бокових і поперечних балок, згідно з корисною моделлю, він оснащений днищем, балки рами виконані двотавровими, підлога і днище утворені металевими листами, привареними в стик до верхніх і нижніх полиць двотаврових балок, підлога розташована нижче від верхніх площин верхніх кутових фітингів та оснащена торцевими поріжками і приєднувальними місцями у вигляді отворів для встановлення багаторазових засобів кріплення вантажів. Згідно з корисною моделлю контейнер-платформа виконаний у вигляді ISO контейнера-платформи довжиною 20 футів. Таке виконання ISO контейнера-платформи забезпечує йому більшу міцність завдяки тому, що поперечний переріз контейнера-платформи утворений поздовжніми боковими двотавровими балками та привареними до їхніх верхніх і нижніх полиць в стик металевих листів, що утворюють підлогу і днище контейнера-платформи має більший момент спротиву, а розташування підлоги нижче від верхніх площин верхніх кутових фітингів дозволяє розміщувати на підлозі контейнера-платформи багаторазові засоби кріплення вантажів та кріпити їх за отвори у підлозі. Суть корисної моделі пояснюється кресленням, де на Фіг. 1 показаний вигляд збоку на контейнер-платформу 1, на Фіг. 2 - вигляд Б, на фіг. 3- розріз А-А та елемент Г, на Фіг. 4 - розріз В-В та елемент Д контейнера-платформи. Контейнер-платформа 1 містить верхні і нижні кутові фітинги 2, підлогу 3 і днище 4, утворені металевими листами, привареними в стик до верхніх і нижніх полиць зварених між собою поздовжніх бокових 5 і поперечних 6 двотаврових балок рами. Підлога 3 розташована нижче від верхніх площин верхніх кутових фітингів 7, забезпечена торцевими поріжками 8 і приєднувальними місцями у вигляді отворів 9 для встановлення в них багаторазових засобів кріплення вантажів. Металева підлога може бути оснащена багаторазовим засобом кріплення вантажів, що розміститься у просторі муж площиною підлоги та верхньою площиною верхніх кутових фітингів, що дозволить виконати штабелювання порожніх контейнерів-платформ при перевезенні або зберіганні. Контейнер-платформа призначений для розміщення і кріплення вантажів при перевезенні різними видами транспорту. Джерело інформації: 1. Патент USA № 3 591 033, 1971, МПК B65J 1/22, U.S.O220/15. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Контейнер-платформа, що містить раму, верхні і нижні кутові фітинги та підлогу, рама якого виконана із зварених між собою поздовжніх бокових і поперечних балок, який відрізняється тим, що він оснащений днищем, балки рами виконані двотавровими, підлога і днище утворені металевими листами, привареними в стик до верхніх і нижніх полиць двотаврових балок, підлога розташована нижче від верхніх площин верхніх кутових фітингів та оснащена торцевими поріжками і приєднувальними місцями у вигляді отворів для встановлення багаторазових засобів кріплення вантажів. 2. Контейнер-платформа за п. 1, який відрізняється тим, що він виконаний у вигляді ISO контейнера-платформи довжиною 20 футів. 1 UA 88222 U 2 UA 88222 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
