Фільтр газовий

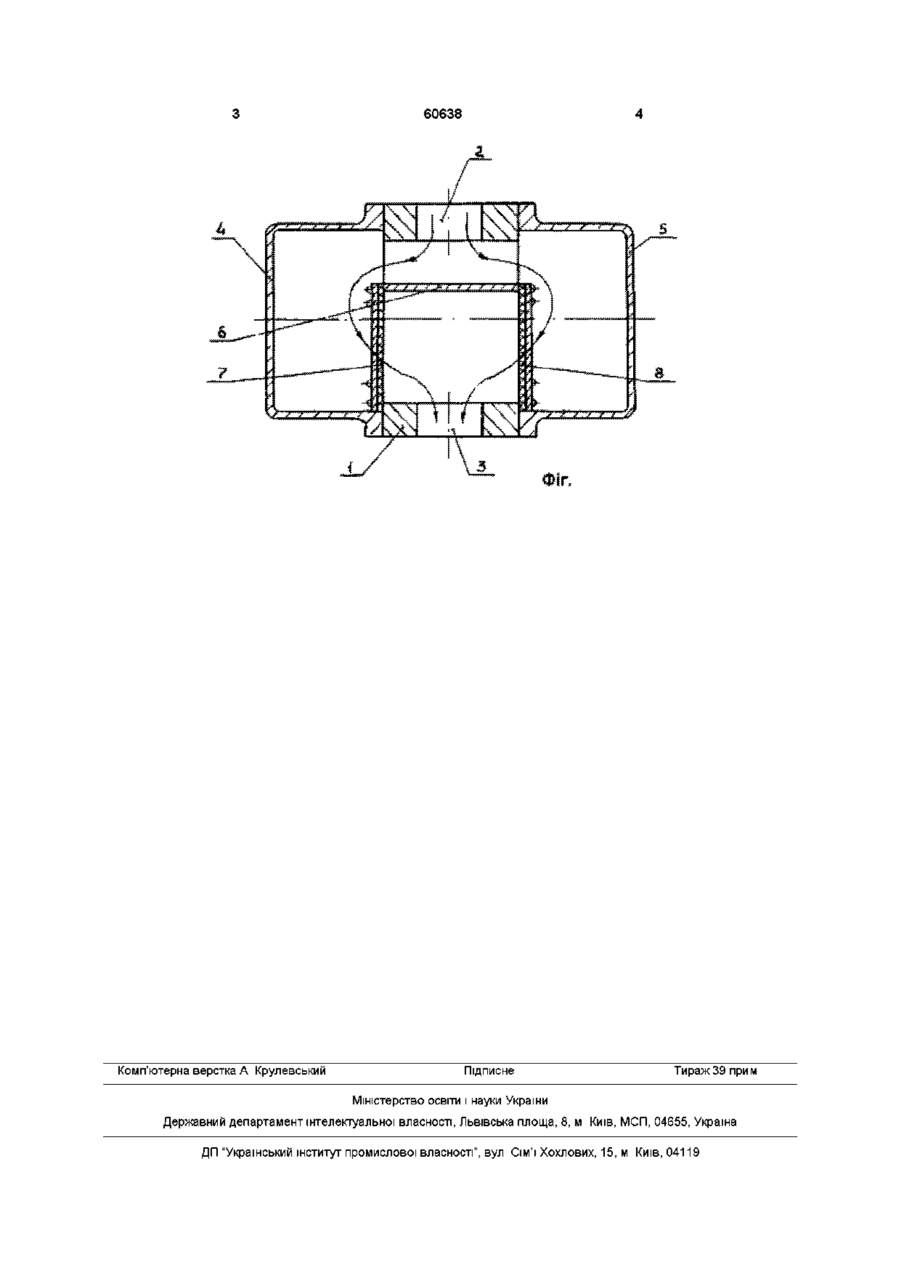

Фільтр газовий, який виконаний у вигляді циліндричного корпуса з вхідним та вихідним отво рами на циліндричній поверхні, торці якої закриті кришками, та фільтрувального елемента, що складається з металевої сітки та фільтрувального полотна, який відрізняється тим, що у внутрішній частині корпуса вмонтована перегородка, яка розділяє вхідний та вихідний отвори, а торці частини корпуса зі сторони вихідного отвору закриті фільтрувальними елементами Винахід відноситься до техніки очищення газів, зокрема природних, скраплених та технологічних газів Відомий фільтр газовий [1] "Фільтр для очистки газів", авт ев СССР №467753, Бюл №15, 1975 р], виконаний у вигляді корпусу з патрубками на вході та виході газів, в якому розміщений фільтрувальний елемент Недоліком даного фільтра є низька площа фільтрації Відомий фільтр газовий [Лічильники газу ротаційні РЛ Паспорт 562 М Т 407273 003ПС, стор 8-9, м ІваноФранківськ, 2002 р , ВАТ "Промприлад"] виконаний у вигляді циліндричного корпуса з вхідним та вихідним отворами на циліндричній поверхні торці якої закриті кришками та фільтрувального елемента, що складається з металевої сітки, встановленого у вхідному отворі проходить через один із фільтрувальних елементів Суть винаходу пояснюється кресленням На фіг схематично зображено фільтр газовий Фільтр виконаний у вигляді циліндричного корпуса 1 з вхідним 2 і вихідним 3 отворами Торці корпуса 1 герметично закриті кришками 4 і 5 Внутрішня частина корпуса розділена на дві частини перегородкою 6 Торці частини корпуса 1 зі сторони вихідного отвору 3 закриті фільтрувальними елементами 7 і 8, які складаються з металевої сітки та фільтрувального полотна (на кресленні не виділено) Фільтр газовий працює таким чином Фільтр монтують на заданій ДІЛЯНЦІ газопроводу, використовуючи вхідний та вихідний отвори Через вхідний отвір 2 газ попадає в середину корпуса 1, де роздвоюється на два потоки Один потік газу проходить через камеру утворену кришкою 4 і фільтрувальний елемент 7, другий - через камеру утворену кришкою 5 і фільтрувальний елемент 8 Очищений газ через вихідний отвір 3 виходить із фільтра газового Запропонований фільтр газовий має два фільтрувальні елементи, що збільшує площу фільтрування та зменшує втрати тиску на фільтрі Конструкція фільтра газового найде широке застосування, так як для його виготовлення можна використовувати корпусні деталі газового обладнання, наприклад, ротаційних газових ЛІЧИЛЬНИКІВ з мінімальною доробкою корпуса Недоліком даного фільтра є мала площа фільтрування і як наслідок великі втрати тиску, які збільшуються по мірі забруднення фільтрувального елемента В основу винаходу - фільтр газовий - поставлена задача підвищення ефективності очищення газів шляхом збільшення площі фільтрувального елемента та зменшення втрат тиску у фільтрі Поставлена задача винаходу, що заявляється, вирішується тим, що у внутрішній частині корпуса вмонтована перегородка, яка розділяє вхідний та вихідний отвори, а торці частини корпуса зі сторони вихідного отвору закриті фільтрувальними елементами При цьому, в середині корпуса проходить роздвоєння потоку газу, кожна частина якого 00 со (О о (О 60638 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
