Установка для формування теплоізоляційних виробів

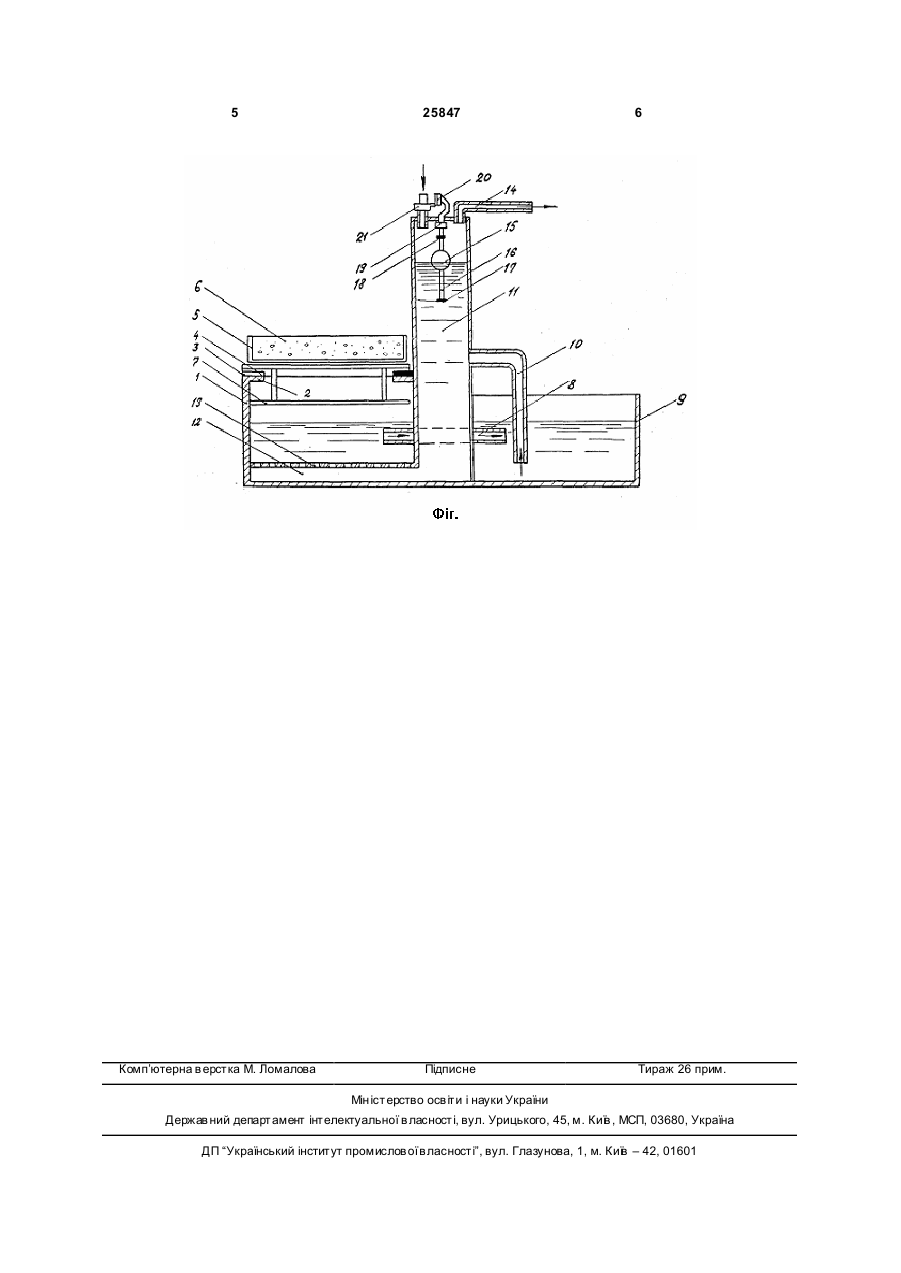

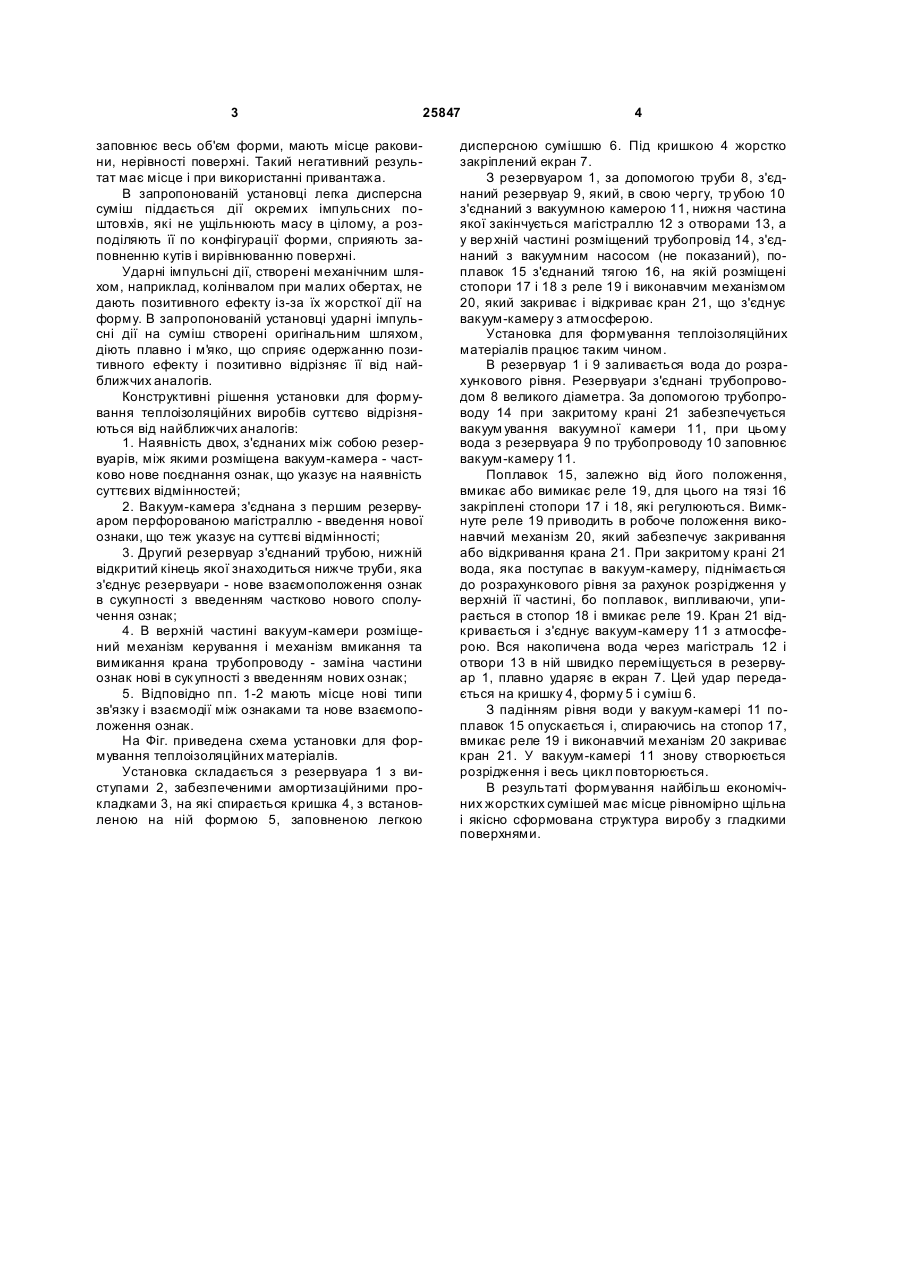

1. Установка для формування теплоізоляційних виробів, що містить корпус, вхідні і ви хідні порожнини, які з'єднані між собою перепускним клапаном, та механізм керування, яка відрізняється тим, що вона забезпечена двома з'єднаними між собою резервуарами, між якими розміщена вакуум-камера, яка з'єднана з першим резервуаром 3 25847 заповнює весь об'єм форми, мають місце раковини, нерівності поверхні. Такий негативний результат має місце і при використанні привантажа. В запропонованій установці легка дисперсна суміш піддається дії окремих імпульсних поштовхів, які не ущільнюють масу в цілому, а розподіляють її по конфігурації форми, сприяють заповненню кутів і вирівнюванню поверхні. Ударні імпульсні дії, створені механічним шляхом, наприклад, колінвалом при малих обертах, не дають позитивного ефекту із-за їх жорсткої дії на форму. В запропонованій установці ударні імпульсні дії на суміш створені оригінальним шляхом, діють плавно і м'яко, що сприяє одержанню позитивного ефекту і позитивно відрізняє її від найближчих аналогів. Конструктивні рішення установки для формування теплоізоляційних виробів суттєво відрізняються від найближчих аналогів: 1. Наявність двох, з'єднаних між собою резервуарів, між якими розміщена вакуум-камера - частково нове поєднання ознак, що указує на наявність суттєвих відмінностей; 2. Вакуум-камера з'єднана з першим резервуаром перфорованою магістраллю - введення нової ознаки, що теж указує на суттєві відмінності; 3. Другий резервуар з'єднаний трубою, нижній відкритий кінець якої знаходиться нижче труби, яка з'єднує резервуари - нове взаємоположення ознак в сукупності з введенням частково нового сполучення ознак; 4. В верхній частині вакуум-камери розміщений механізм керування і механізм вмикання та вимикання крана трубопроводу - заміна частини ознак нові в сук упності з введенням нових ознак; 5. Відповідно пп. 1-2 мають місце нові типи зв'язку і взаємодії між ознаками та нове взаємоположення ознак. На Фіг. приведена схема установки для формування теплоізоляційних матеріалів. Установка складається з резервуара 1 з виступами 2, забезпеченими амортизаційними прокладками 3, на які спирається кришка 4, з встановленою на ній формою 5, заповненою легкою 4 дисперсною сумішшю 6. Під кришкою 4 жорстко закріплений екран 7. З резервуаром 1, за допомогою труби 8, з'єднаний резервуар 9, який, в свою чергу, тр убою 10 з'єднаний з вакуумною камерою 11, нижня частина якої закінчується магістраллю 12 з отворами 13, а у вер хній частині розміщений трубопровід 14, з'єднаний з вакуумним насосом (не показаний), поплавок 15 з'єднаний тягою 16, на якій розміщені стопори 17 і 18 з реле 19 і виконавчим механізмом 20, який закриває і відкриває кран 21, що з'єднує вакуум-камеру з атмосферою. Установка для формування теплоізоляційних матеріалів працює таким чином. В резервуар 1 і 9 заливається вода до розрахункового рівня. Резервуари з'єднані трубопроводом 8 великого діаметра. За допомогою трубопроводу 14 при закритому крані 21 забезпечується вакуум ування вакуумної камери 11, при цьому вода з резервуара 9 по трубопроводу 10 заповнює вакуум-камеру 11. Поплавок 15, залежно від його положення, вмикає або вимикає реле 19, для цього на тязі 16 закріплені стопори 17 і 18, які регулюються. Вимкнуте реле 19 приводить в робоче положення виконавчий механізм 20, який забезпечує закривання або відкривання крана 21. При закритому крані 21 вода, яка поступає в вакуум-камеру, піднімається до розрахункового рівня за рахунок розрідження у верхній її частині, бо поплавок, випливаючи, упирається в стопор 18 і вмикає реле 19. Кран 21 відкривається і з'єднує вакуум-камеру 11 з атмосферою. Вся накопичена вода через магістраль 12 і отвори 13 в ній швидко переміщується в резервуар 1, плавно ударяє в екран 7. Цей удар передається на кришку 4, форму 5 і суміш 6. З падінням рівня води у вакуум-камері 11 поплавок 15 опускається і, спираючись на стопор 17, вмикає реле 19 і виконавчий механізм 20 закриває кран 21. У вакуум-камері 11 знову створюється розрідження і весь цикл повторюється. В результаті формування найбільш економічних жорстких сумішей має місце рівномірно щільна і якісно сформована структура виробу з гладкими поверхнями. 5 Комп’ютерна в ерстка М. Ломалова 25847 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
