Датчик рівня сипучих матеріалів у резервуарах
Номер патенту: 25846
Опубліковано: 27.08.2007
Автори: Горбатюк Олександр Єремійович, Березовський Анатолій Валерійович, Горбатюк Єремій Олександрович
Формула / Реферат
Датчик рівня сипучих матеріалів в резервуарах, що містить чутливий елемент для передачі сигналу на відповідні прилади, який відрізняється тим, що у внутрішній порожнині резервуара по усій висоті закріплена труба, в якій по усій довжині просвердлені отвори і закриті еластичними клапанами, які під дією стиснутого повітря в трубі відкривають отвори, випускаючи повітря, а коли рівень сипучих матеріалів підвищується і тисне на клапани, отвори закриваються, підвищуючи загальний тиск повітря в трубі, що фіксується приладами і передається в комп'ютерну мережу.
Текст

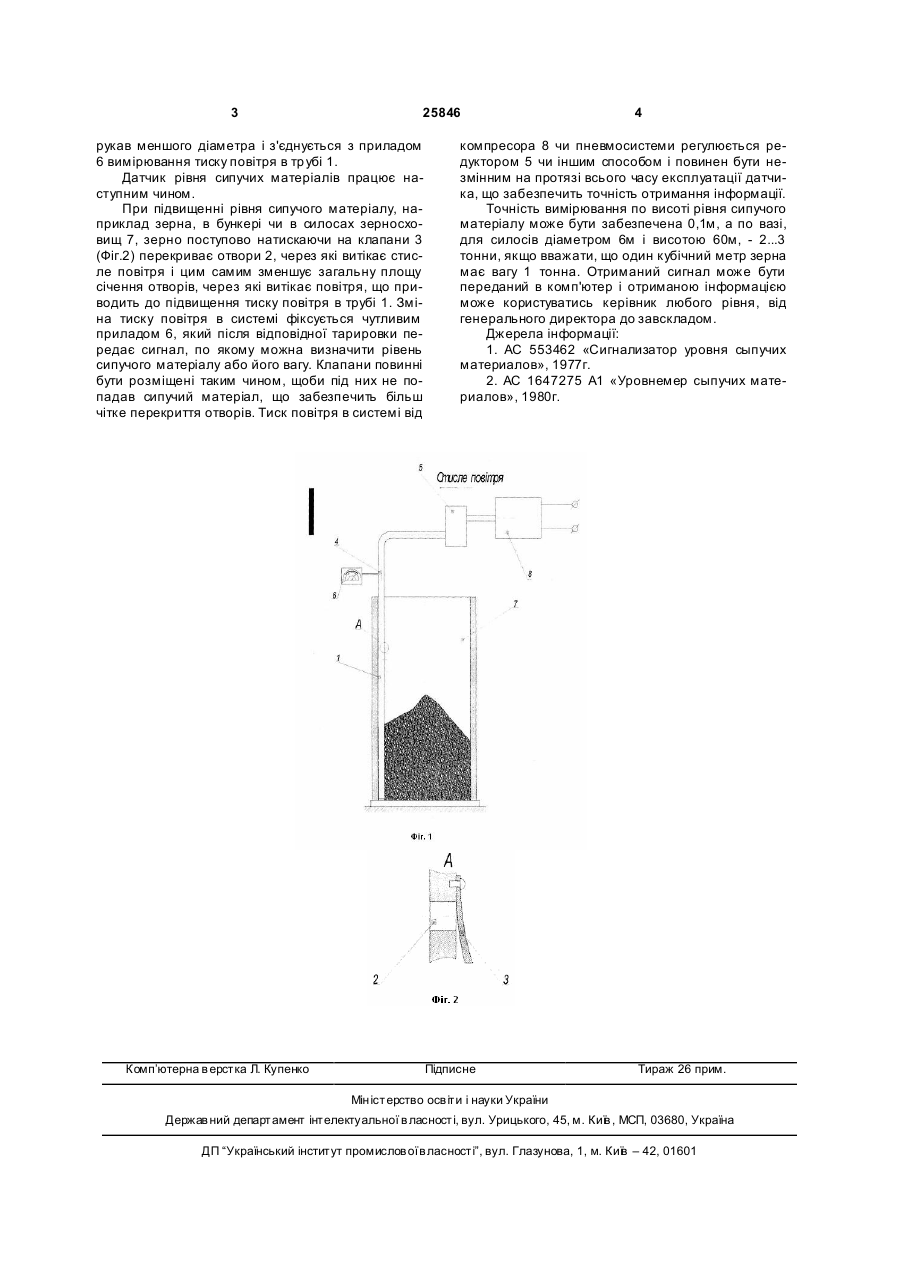

Датчик рівня сипучих матеріалів в резервуарах, що містить чутливий елемент для передачі 3 25846 рукав меншого діаметра і з'єднується з приладом 6 вимірювання тиску повітря в тр убі 1. Датчик рівня сипучих матеріалів працює наступним чином. При підвищенні рівня сипучого матеріалу, наприклад зерна, в бункері чи в силосах зерносховищ 7, зерно поступово натискаючи на клапани 3 (Фіг.2) перекриває отвори 2, через які витікає стисле повітря і цим самим зменшує загальну площу січення отворів, через які витікає повітря, що приводить до підвищення тиску повітря в трубі 1. Зміна тиску повітря в системі фіксується чутливим приладом 6, який після відповідної тарировки передає сигнал, по якому можна визначити рівень сипучого матеріалу або його вагу. Клапани повинні бути розміщені таким чином, щоби під них не попадав сипучий матеріал, що забезпечить більш чітке перекриття отворів. Тиск повітря в системі від Комп’ютерна в ерстка Л. Купенко 4 компресора 8 чи пневмосистеми регулюється редуктором 5 чи іншим способом і повинен бути незмінним на протязі всього часу експлуатації датчика, що забезпечить точність отримання інформації. Точність вимірювання по висоті рівня сипучого матеріалу може бути забезпечена 0,1м, а по вазі, для силосів діаметром 6м і висотою 60м, - 2...3 тонни, якщо вважати, що один кубічний метр зерна має вагу 1 тонна. Отриманий сигнал може бути переданий в комп'ютер і отриманою інформацією може користуватись керівник любого рівня, від генерального директора до завскладом. Джерела інформації: 1. АС 553462 «Сигнализатор уровня сыпучих материалов», 1977г. 2. АС 1647275 А1 «Уровнемер сыпучих материалов», 1980г. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLevel meter for free-flowing material in a hopper
Автори англійськоюHorbatiuk Yeremii Oleksandrovych, Berezovskyi Anatolii Valeriiovych
Назва патенту російськоюИзмеритель уровня сыпучего материала в бункере
Автори російськоюГорбатюк Еремей Александрович, Березовский Анатолий Валериевич
МПК / Мітки
МПК: G01F 23/00
Мітки: датчик, сипучих, резервуарах, рівня, матеріалів
Код посилання
<a href="https://ua.patents.su/2-25846-datchik-rivnya-sipuchikh-materialiv-u-rezervuarakh.html" target="_blank" rel="follow" title="База патентів України">Датчик рівня сипучих матеріалів у резервуарах</a>
