Зубчата пасова передача

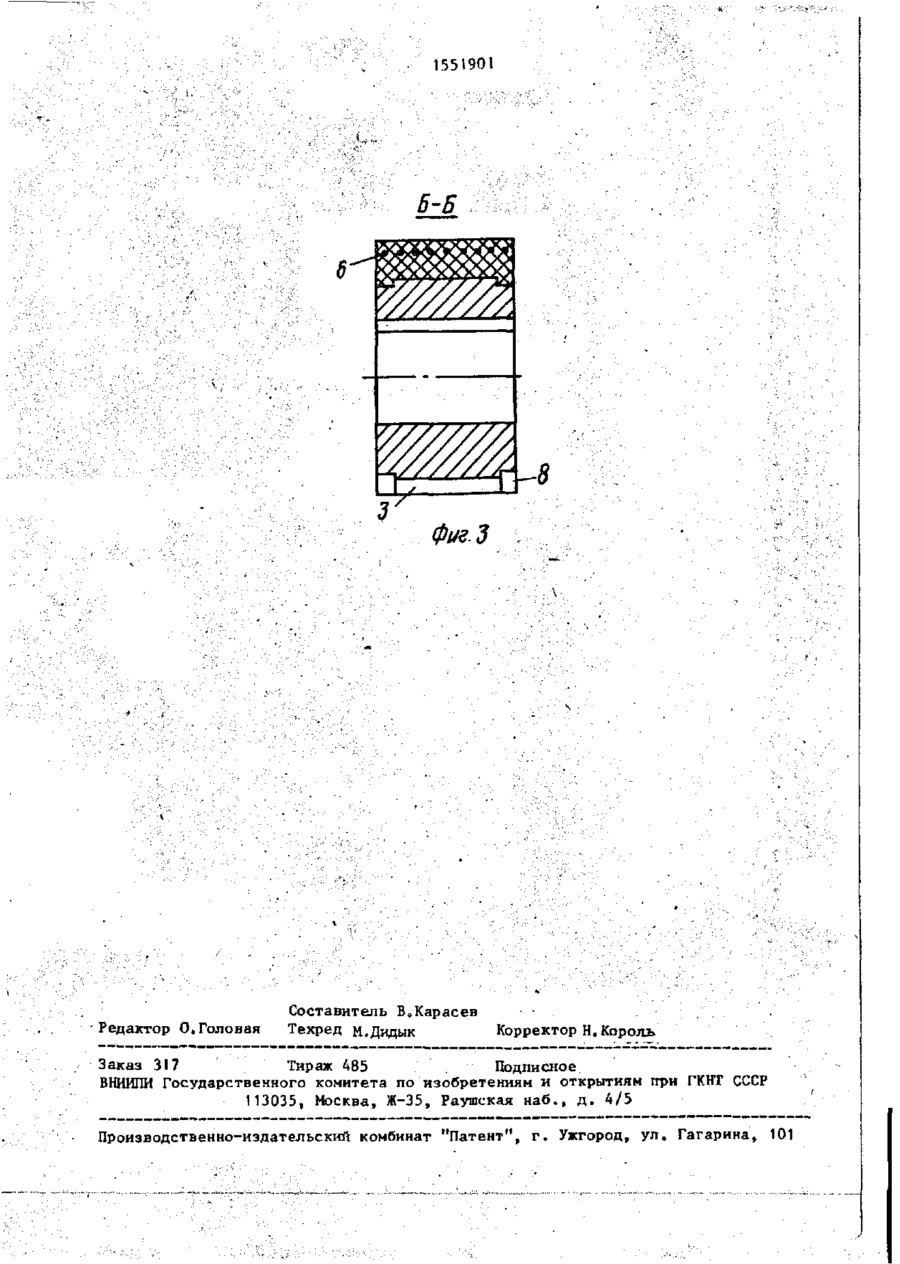

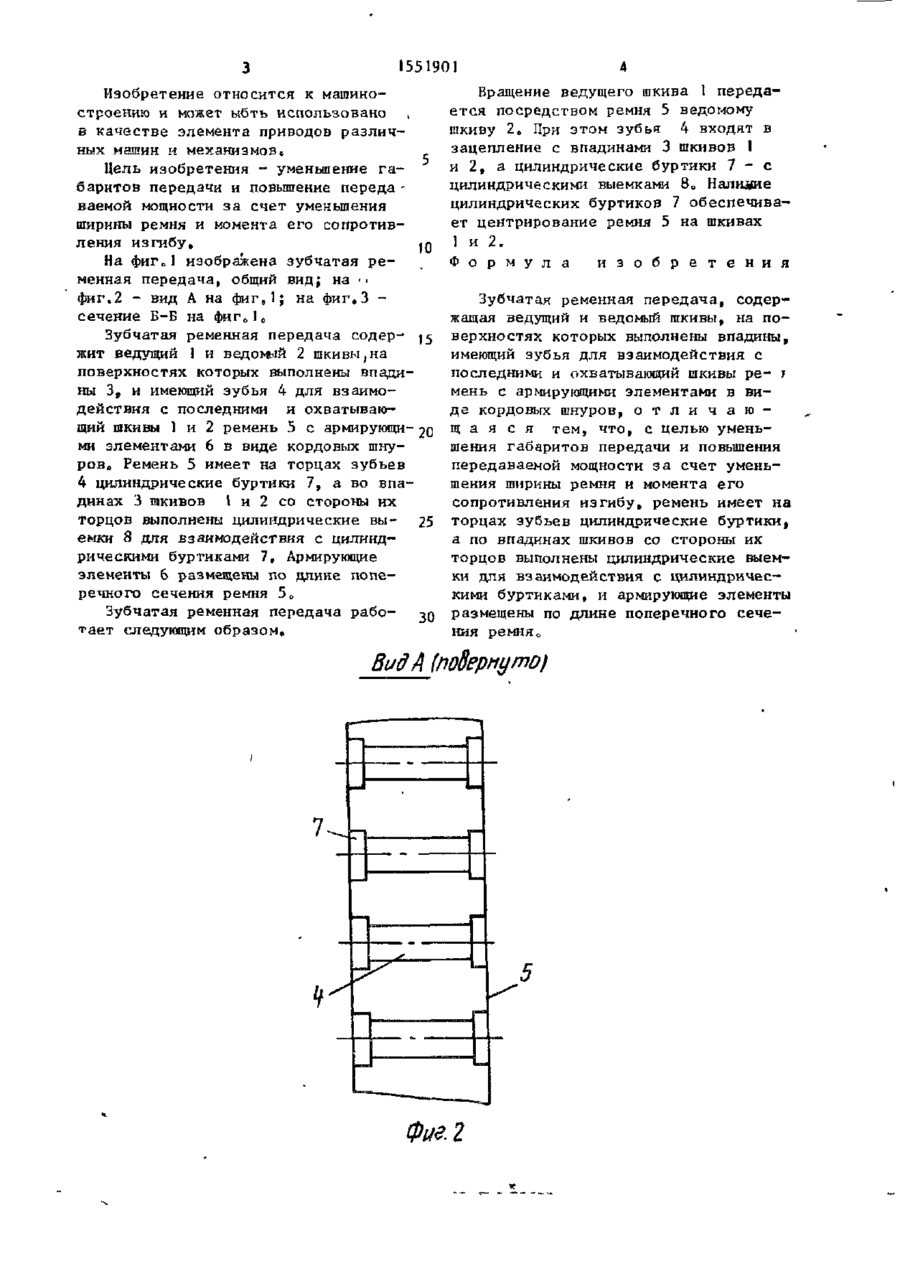

Изобретение относится к машиностроению и может быть использовано в качестве элемента приводов различных машин и механизмов,, Цель изобретения - уменьшение габаритов передачи и повышения передаваемой мощности за счет уменьшения ширины ремня и момента- его сопротивления изгибу» При работе передачи зубья 4 ремня 5 взаимодействуют с впадинами 3 шкивов 1 и 2, а цилиндрические буртики - с цилиндрическими выемками 8, чем обес печивается центрирование ремня 5 на шкивах 1 и 2. 3 ил» Фил.? 155 190 I Изобретение относится к машиностроению и может ыбть использовано в качестве элемента приводов различных мамин и механизмов. Цель изобретения - уменьшение г а баритов передачи и повышение переда ваемой мощности за счет уменьшения ширины ремня и момента его сопротивления изгибу. 10 На фиг о 1 изображена зубчатая р е менная передача, общий вид; на -• фиг.2 - вид А на ф и г § 1 ; на фиг.З сечение Б-Б на ф и г о 1 о Зубчатая ременная передача содер- 15 жит ведущий 1 и ведомый 2 шкивы ; на поверхностях которых выполнены впадины 3, и имеющий зубья 4 для взаимодействия с последними и охватывающий шкивы 1 и 2 ремень 5 с армирующи-20 ми элементами 6 в виде кордовых шнур о в о Ремень 5 имеет на торцах зубьев 4 цилиндрические буртики 7, а во впадинах 3 гакивов 1 и 2 со стороны их торцов выполнены цилиндрические вы- 25 емки 8 для взаимодействия с цилиндрическими буртиками 7, Армирующие элементы 6 размещены по длине поперечного сечения ремня 5 О Зубчатая ременная передача рабо30 тает следующим образом. 4 Вращение ведущего шкива 1 передае т с я посредством ремня 5 ведомому шкиву 2 0 При этом зубья 4 входят в зацепление с впадинами 3 шкивов 1 и 2, а цилиндрические буртики 7 - е цилиндрическими выемками 8 0 Налнаие цилиндрических буртиков 7 обеспечивает центрирование ремня 5 на шкивах 1 и 2. Ф о р м у л а и з о б р е т е н и я Зубчатая ременная передача, содержащая ведущий и ведомый шкивы, на п о верхностях которых выполнены впадины, имеющий зубья для взаимодействия с последними и охватывающий шкивы р е - J мень с армирующими элементами в виде кордовых шнуров, о т л и ч а ю щ а я с я тем, что, с целью уменьшения габаритов передачи и повышения передаваемой мощности з а счет уменьшения ширины ремня и момента его сопротивления изгибу, ремень имеет на торцах зубьев цилиндрические буртики, а по впадинах шкивов со стороны их торцов выполнены цилиндрические выемки для взаимодействия с цилиндрическими буртиками, и армирующие элементы размещены по длине поперечного сечения ремня„ Вид А (подернуто) г 1551901 Б-Б фие.З Составитель Редактор О.Головая В0Карасев Техред М.Дидык • • • : . . . ' • Корректор Н. Король Заказ 317 Тираж А85 . Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
