Турменко Анатолій Іванович
Пасова зубчаста передача
Номер патенту: 15910
Опубліковано: 30.06.1997
Автор: Турменко Анатолій Іванович
МПК: F16H 7/02
Мітки: пасова, передача, зубчаста
Формула / Реферат:
(57) 1. Ременная зубчатая передача, содержащая ведущий и ведомый зубчатые шкивы,и охватывающий их зубчатый ремень, профиль зубьев которого аналогичен профилю впадин шкивов, площадь одного из торцев каждого зуба больше площади другого торца, а в каждой паре смежных зубьев площадь торца одного из них больше площади другого на той же стороне ремня, отличающаяся тем, что поверхности зубьев ремня и впадин шкивов выполнены...

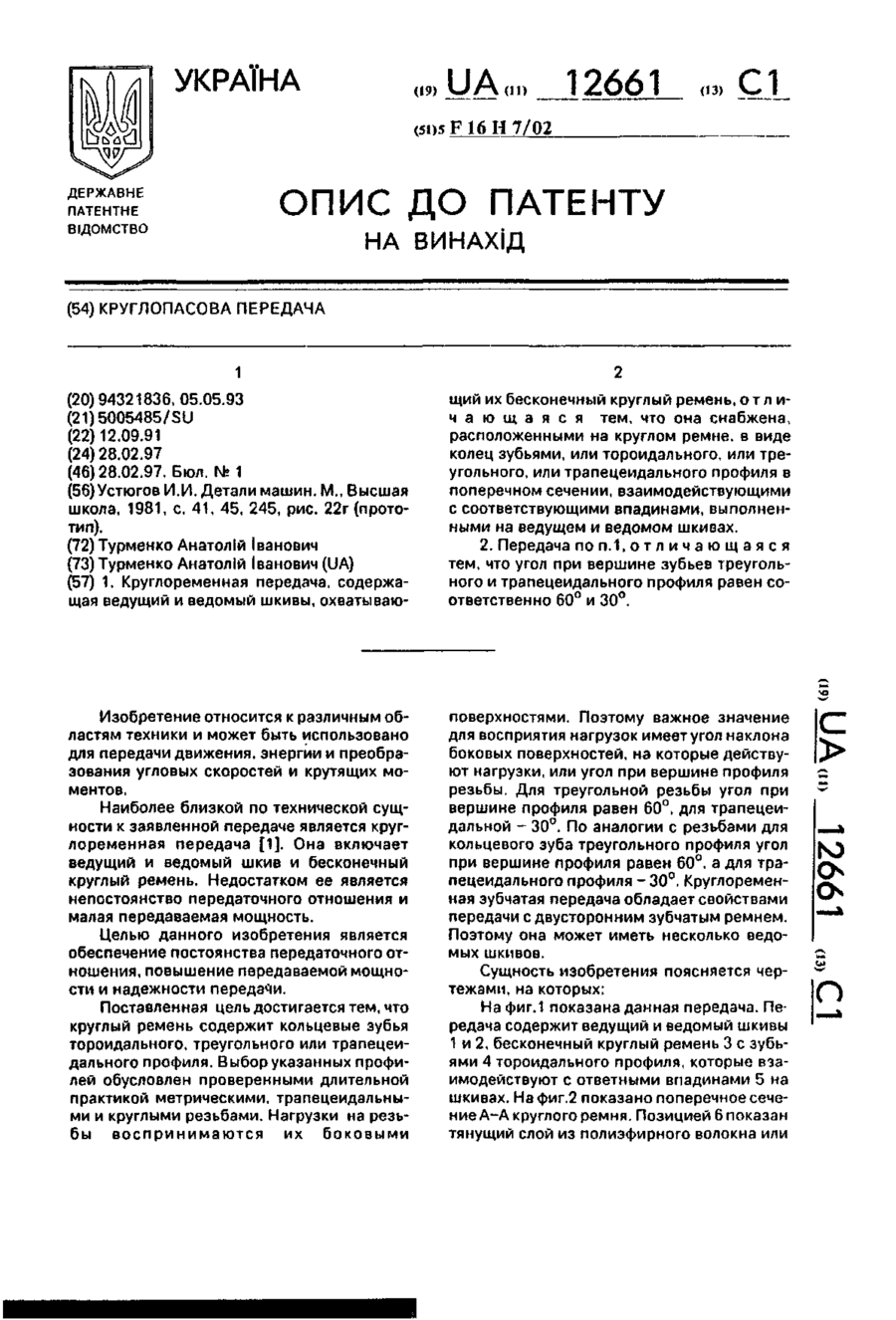

Круглопасова передача
Номер патенту: 12661
Опубліковано: 28.02.1997
Автор: Турменко Анатолій Іванович
МПК: F16H 7/02
Мітки: круглопасова, передача
Формула / Реферат:
(57) 1. Круглоременная передача, содержащая ведущий и ведомый шкивы, охватывающий их бесконечный круглый ремень, отличающаяся тем, что она снабжена, расположенными на круглом ремне, в виде колец зубьями, или тороидального, или треугольного, или трапецеидального профиля в поперечном сечении, взаимодействующими с соответствующими впадинами, выполненными на ведущем и ведомом шкивах.2. Передача по п.1, отличающаяся тем, что угол при...
Пасова зубчаста передача
Номер патенту: 12660
Опубліковано: 28.02.1997
Автор: Турменко Анатолій Іванович
МПК: F16H 7/00
Мітки: зубчаста, передача, пасова
Формула / Реферат:
(57) Ременная зубчатая передача, содержащая ведущий и ведомый шкивы, охватывающий их бесконечный зубчатый ремень с круговыми зубьями, взаимодействующими с соответствующими впадинами на шкивах, отличающаяся тем, что круговые зубья и впадины на шкивах поочередно ориентированы в противоположные стороны.
Пасова зубчаста передача
Номер патенту: 12659
Опубліковано: 28.02.1997
Автор: Турменко Анатолій Іванович
МПК: F16H 7/02
Мітки: пасова, зубчаста, передача
Формула / Реферат:
(57) Ременная зубчатая передача, содержащая ведущий и ведомый шкивы с впадинами и взаимодействующий со шкивами бесконечный ремень с прямыми зубьями, отличающаяся тем, что длина зубьев выбрана меньше ширины ремня, а зубья расположены посередине ремня или так, что торцы зубьев сопряжены с торцом ремня и расположены с чередованием сопряжений по торцу ремня, или соосно с образованием зазора между зубьями посередине.

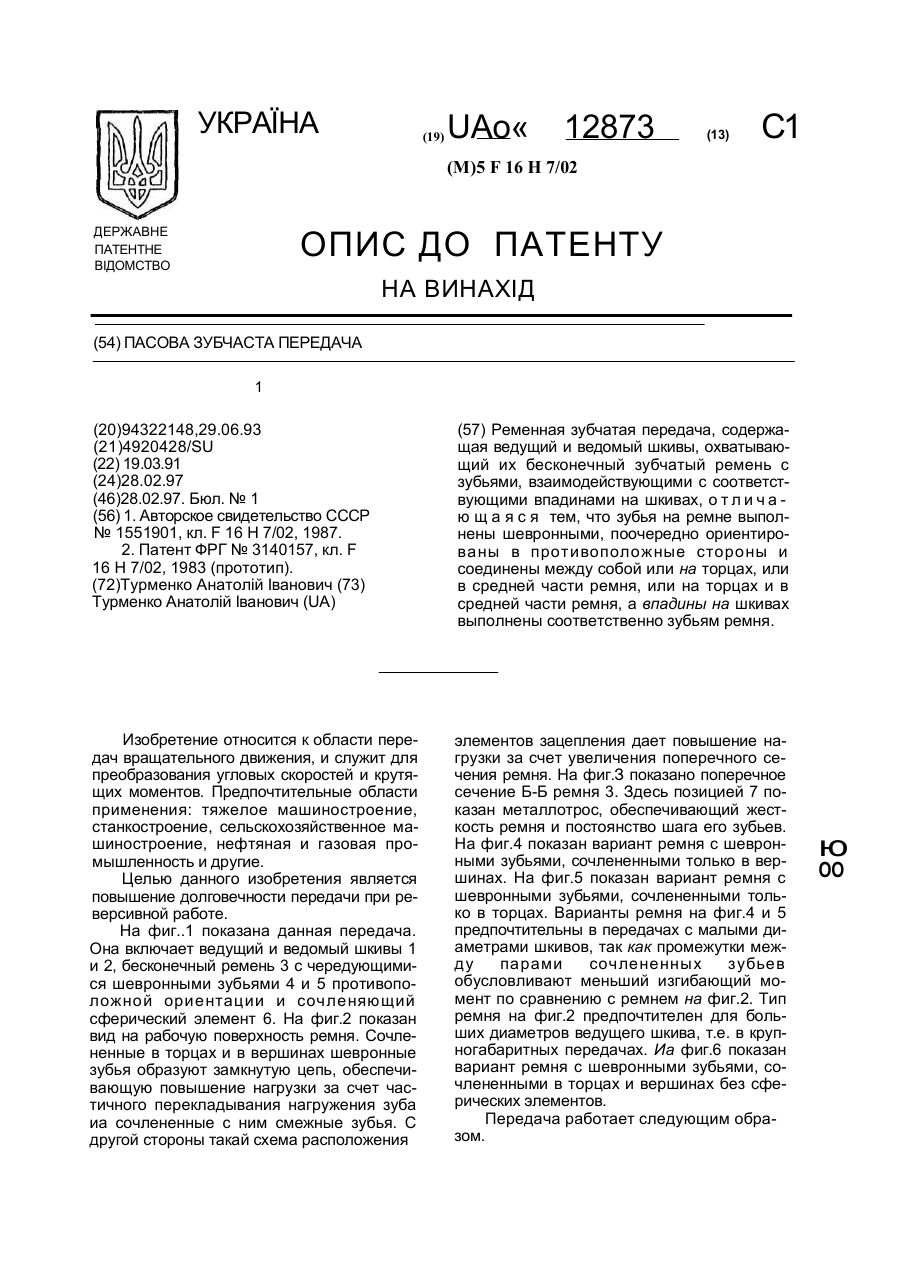

Пасова зубчаста передача
Номер патенту: 12873
Опубліковано: 28.02.1997
Автор: Турменко Анатолій Іванович
МПК: F16H 7/02
Мітки: передача, зубчаста, пасова
Формула / Реферат:
(57) Ременная зубчатая передача, содержащая ведущий и ведомый шкивы, охватывающий их бесконечный зубчатый ремень с зубьями, взаимодействующими с соответствующими впадинами на шкивах, отличающаяся тем, что зубья на ремне выполнены шевронными, поочередно ориентированы в противоположные стороны и соединены между собой или на торцах, или в средней части ремня, или на торцах и в средней части ремня, а впадины на шкивах выполнены соответственно...

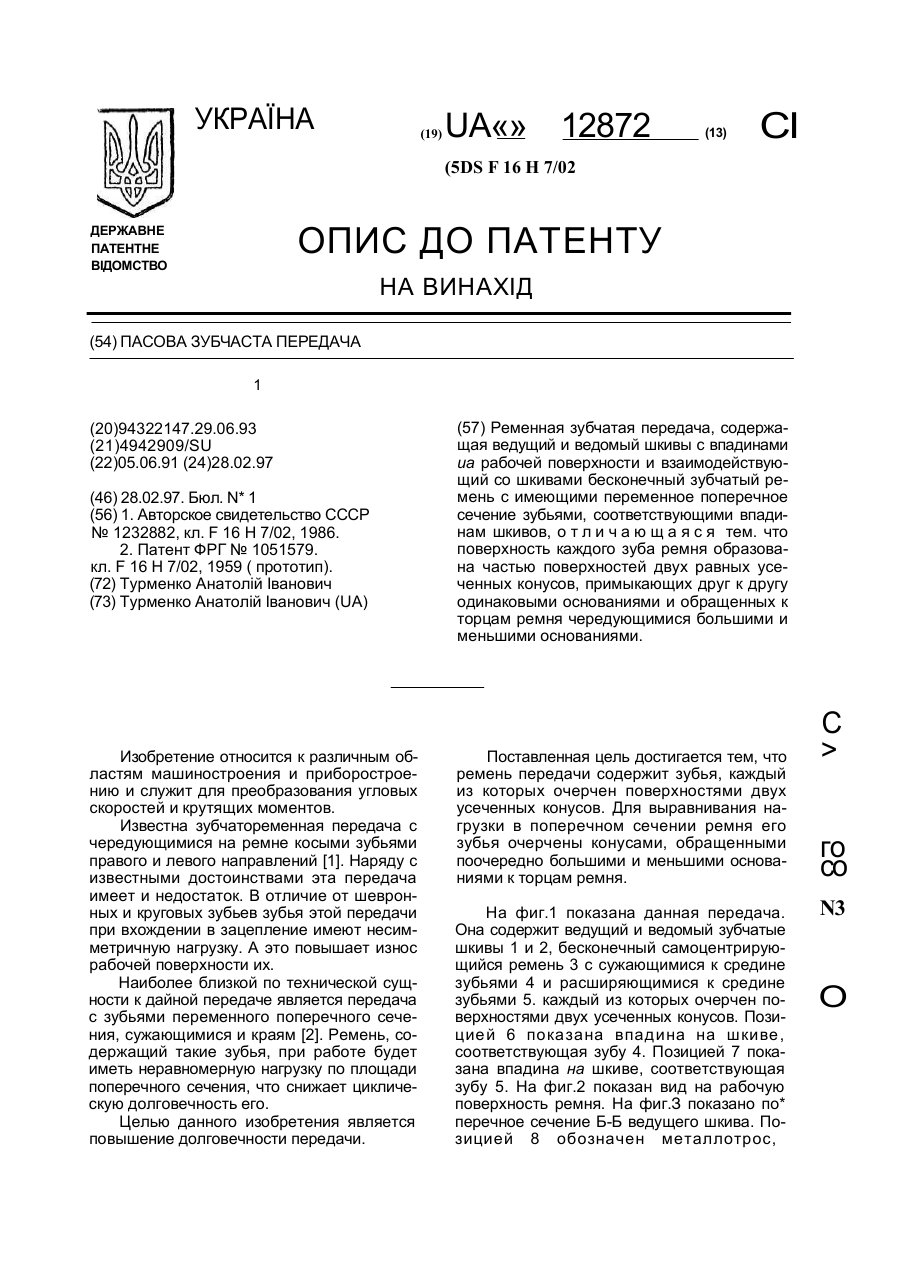

Пасова зубчаста передача
Номер патенту: 12872
Опубліковано: 28.02.1997
Автор: Турменко Анатолій Іванович
МПК: F16H 7/02
Мітки: зубчаста, передача, пасова
Формула / Реферат:
(57) Ременная зубчатая передача, содержащая ведущий и ведомый шкивы с впадинами на рабочей поверхности и взаимодействующий со шкивами бесконечный зубчатый ремень с имеющими переменное поперечное сечение зубьями, соответствующими впадинам шкивов, отличающаяся тем. что поверхность каждого зуба ремня образована частью поверхностей двух равных усеченных конусов, примыкающих друг к другу одинаковыми основаниями и обращенных к торцам ремня...
Зубчаста пасова передача
Номер патенту: 3120
Опубліковано: 26.12.1994
Автор: Турменко Анатолій Іванович
МПК: F16H 7/02
Мітки: зубчаста, передача, пасова
Формула / Реферат:
Зубчатая ременная передача, содержащая ведущий и ведомый шкивы и охватывающий их зубчатый ремень, отличающаяся тем, что, с целью повышения надежности работы путем устранения сползания ремня за счет взаимного уравновешивания осевых сил, возникающих на боковых сторонах зубьев, соседние зубья ремня и каждого шкива расположены друг к другу под острым углом, не превышающим угол трения скольжения для пары материалов шкив-ремень.
Зубчаста пасова передача
Номер патенту: 3119
Опубліковано: 26.12.1994
Автор: Турменко Анатолій Іванович
МПК: F16H 7/02
Мітки: пасова, передача, зубчаста
Формула / Реферат:
Зубчатая ременная передача, содержащая ведущий и ведомый зубчатые шкивы, охватывающий их ремень с прямыми зубьями, профиль головки каждого из которых в плоскости, перпендикулярной оси последней, описан дугой окружности, а впадины на шкивах имеют форму, соответствующую форме зубьев ремня, отличающаяся тем, что, с целью повышения надежности за счет обеспечения центрирования ремня на шкиве, ось головки зуба представляет собой окружности,...
Зубчата пасова передача
Номер патенту: 3118
Опубліковано: 26.12.1994
Автор: Турменко Анатолій Іванович
МПК: F16H 7/02
Мітки: зубчата, пасова, передача
Формула / Реферат:
Зубчатая ременная передача, содержащая ведущий и ведомый шкивы, на поверхностях которых выполнены впадины, имеющий зубья для взаимодействия с последними и охватывающий шкивы ремень с армирующими элементами в виде кордовых шнуров, отличающаяся тем, что, с целью уменьшения габаритов передачи и повышения передаваемой мощности за счет уменьшения ширины ремня и момента его сопротивления изгибу, ремень имеет на торцах зубьев цилиндрические...
Зубчастопасова передача
Номер патенту: 3117
Опубліковано: 26.12.1994
Автор: Турменко Анатолій Іванович
МПК: F16H 7/02
Мітки: передача, зубчастопасова
Формула / Реферат:
Зубчато-ременная передача, содержащая ремень, ведущий и ведомый шкивы с рядами смещенных в окружном направлении друг от друга зубьев, отличающаяся тем, что, с целью упрощения конструкции и повышения долговечности, зубья имеют одинаковые размеры, а ряды соединены друг с другом торцами.
Пасова передача
Номер патенту: 3116
Опубліковано: 26.12.1994
Автор: Турменко Анатолій Іванович
МПК: F16H 7/02
Формула / Реферат:
Ременная передача вращательного движения для преобразования угловых скоростей и крутящих моментов, содержащая ведущий и ведомый шкивы и охватывающий их бесконечный ремень, имеющий на рабочей поверхности прилегающие к его торцам буртики, отличающаяся тем, что, с целью повышения несущей способности плоскоременной передачи, на шкивах выполнены проточки для взаимодействия с буртиками.
