Насос

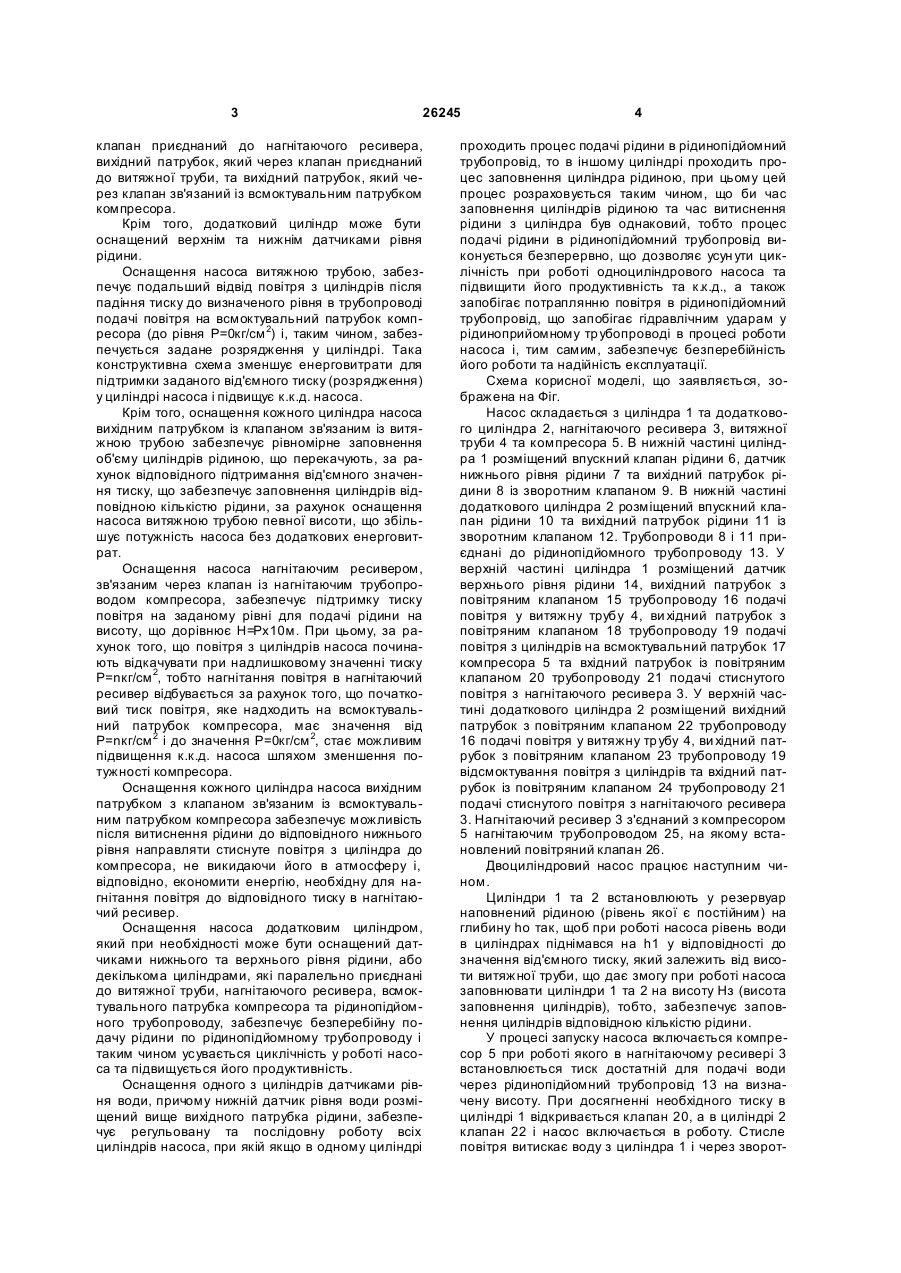

1. Насос, що містить компресор, циліндр, в нижній частині якого розміщений впускний клапан рідини та вихідний патрубок рідини із зворотним клапаном, що з'єднаний з рідинопідйомним трубопроводом, із вхідним патрубком трубопроводу подачі повітря з встановленим на ньому клапаном, який відрізняється тим, що додатково містить витяжну трубу, зв'язану через клапан із вихідним патрубком циліндра, вихідний патрубок циліндра з клапаном зв'язаний із всмоктувальним патрубком компресора, трубопровід подачі повітря з'єднаний 3 26245 клапан приєднаний до нагнітаючого ресивера, вихідний патрубок, який через клапан приєднаний до витяжної труби, та вихідний патрубок, який через клапан зв'язаний із всмоктувальним патрубком компресора. Крім того, додатковий циліндр може бути оснащений верхнім та нижнім датчиками рівня рідини. Оснащення насоса витяжною трубою, забезпечує подальший відвід повітря з циліндрів після падіння тиску до визначеного рівня в трубопроводі подачі повітря на всмоктувальний патрубок компресора (до рівня Р=0кг/см 2) і, таким чином, забезпечується задане розрядження у циліндрі. Така конструктивна схема зменшує енерговитрати для підтримки заданого від'ємного тиску (розрядження) у циліндрі насоса і підвищує к.к.д. насоса. Крім того, оснащення кожного циліндра насоса вихідним патрубком із клапаном зв'язаним із витяжною трубою забезпечує рівномірне заповнення об'єму циліндрів рідиною, що перекачують, за рахунок відповідного підтримання від'ємного значення тиску, що забезпечує заповнення циліндрів відповідною кількістю рідини, за рахунок оснащення насоса витяжною трубою певної висоти, що збільшує потужність насоса без додаткових енерговитрат. Оснащення насоса нагнітаючим ресивером, зв'язаним через клапан із нагнітаючим трубопроводом компресора, забезпечує підтримку тиску повітря на заданому рівні для подачі рідини на висоту, що дорівнює Н=Рх10м. При цьому, за рахунок того, що повітря з циліндрів насоса починають відкачувати при надлишковому значенні тиску Р=nкг/см 2, тобто нагнітання повітря в нагнітаючий ресивер відбувається за рахунок того, що початковий тиск повітря, яке надходить на всмоктувальний патрубок компресора, має значення від Р=nкг/см 2 і до значення Р=0кг/см 2, стає можливим підвищення к.к.д. насоса шляхом зменшення потужності компресора. Оснащення кожного циліндра насоса вихідним патрубком з клапаном зв'язаним із всмоктувальним патрубком компресора забезпечує можливість після витиснення рідини до відповідного нижнього рівня направляти стиснуте повітря з циліндра до компресора, не викидаючи його в атмосферу і, відповідно, економити енергію, необхідну для нагнітання повітря до відповідного тиску в нагнітаючий ресивер. Оснащення насоса додатковим циліндром, який при необхідності може бути оснащений датчиками нижнього та верхнього рівня рідини, або декількома циліндрами, які паралельно приєднані до витяжної труби, нагнітаючого ресивера, всмоктувального патрубка компресора та рідинопідйомного трубопроводу, забезпечує безперебійну подачу рідини по рідинопідйомному трубопроводу і таким чином усувається циклічність у роботі насоса та підвищується його продуктивність. Оснащення одного з циліндрів датчиками рівня води, причому нижній датчик рівня води розміщений вище вихідного патрубка рідини, забезпечує регульовану та послідовну роботу всіх циліндрів насоса, при якій якщо в одному циліндрі 4 проходить процес подачі рідини в рідинопідйомний трубопровід, то в іншому циліндрі проходить процес заповнення циліндра рідиною, при цьому цей процес розраховується таким чином, що би час заповнення циліндрів рідиною та час витиснення рідини з циліндра був однаковий, тобто процес подачі рідини в рідинопідйомний трубопровід виконується безперервно, що дозволяє усун ути циклічність при роботі одноциліндрового насоса та підвищити його продуктивність та к.к.д., а також запобігає потраплянню повітря в рідинопідйомний трубопровід, що запобігає гідравлічним ударам у рідиноприйомному тр убопроводі в процесі роботи насоса і, тим самим, забезпечує безперебійність його роботи та надійність експлуатації. Схема корисної моделі, що заявляється, зображена на Фіг. Насос складається з циліндра 1 та додаткового циліндра 2, нагнітаючого ресивера 3, витяжної труби 4 та компресора 5. В нижній частині циліндра 1 розміщений впускний клапан рідини 6, датчик нижнього рівня рідини 7 та вихідний патрубок рідини 8 із зворотним клапаном 9. В нижній частині додаткового циліндра 2 розміщений впускний клапан рідини 10 та вихідний патрубок рідини 11 із зворотним клапаном 12. Трубопроводи 8 і 11 приєднані до рідинопідйомного трубопроводу 13. У верхній частині циліндра 1 розміщений датчик верхнього рівня рідини 14, вихідний патрубок з повітряним клапаном 15 трубопроводу 16 подачі повітря у витяжну трубу 4, ви хідний патрубок з повітряним клапаном 18 трубопроводу 19 подачі повітря з циліндрів на всмоктувальний патрубок 17 компресора 5 та вхідний патрубок із повітряним клапаном 20 трубопроводу 21 подачі стиснутого повітря з нагнітаючого ресивера 3. У верхній частині додаткового циліндра 2 розміщений вихідний патрубок з повітряним клапаном 22 трубопроводу 16 подачі повітря у витяжну тр убу 4, ви хідний патрубок з повітряним клапаном 23 трубопроводу 19 відсмоктування повітря з циліндрів та вхідний патрубок із повітряним клапаном 24 трубопроводу 21 подачі стиснутого повітря з нагнітаючого ресивера 3. Нагнітаючий ресивер 3 з'єднаний з компресором 5 нагнітаючим трубопроводом 25, на якому встановлений повітряний клапан 26. Двоциліндровий насос працює наступним чином. Циліндри 1 та 2 встановлюють у резервуар наповнений рідиною (рівень якої є постійним) на глибину ho так, щоб при роботі насоса рівень води в циліндрах піднімався на h1 у відповідності до значення від'ємного тиску, який залежить від висоти витяжної труби, що дає змогу при роботі насоса заповнювати циліндри 1 та 2 на висоту Нз (висота заповнення циліндрів), тобто, забезпечує заповнення циліндрів відповідною кількістю рідини. У процесі запуску насоса включається компресор 5 при роботі якого в нагнітаючому ресивері 3 встановлюється тиск достатній для подачі води через рідинопідйомний трубопровід 13 на визначену висоту. При досягненні необхідного тиску в циліндрі 1 відкривається клапан 20, а в циліндрі 2 клапан 22 і насос включається в роботу. Стисле повітря витискає воду з циліндра 1 і через зворот 5 26245 ний клапан 9 вона подається в трубопровід 13, а в циліндрі 2 за рахунок зниження тиску повітря рівень води піднімається на висоту h1. Витиснення води з циліндра 1 відбувається до спрацювання датчика 7 нижнього рівня рідини, після чого в циліндрі 1 клапан 20 закривається, а клапан 18 відкривається , а в циліндрі 2 закривається клапан 22 і відкривається клапан 24, через який подається стиснуте повітря в додатковий циліндр 2 і відбувається витиснення води з цього циліндра. Стиснуте повітря виштовхує воду з циліндра 2 через зворотний клапан 12 трубопроводу 11 у рідинопідйомний трубопровід 13. Одночасно з поданням тиснутого повітря в додатковий циліндр 2 відбувається відкачка повітря з циліндра 1, при досягненні тиску в циліндрі 1 значення Р=0кг/см 2, Комп’ютерна в ерстка М. Мацело 6 повітряний клапан 18 закривається і відкривається повітряний клапан 15, через який повітря з циліндра 1 виходить через витяжну трубу і відбувається заповнення циліндра 1 водою до спрацювання датчика 14 верхнього рівня рідини. Процес витискання води з одного циліндра та заповнення водою іншого повторюється. Така побудова насоса (двоциліндрового або багатоциліндрового) забезпечує безперервну подачу транспортної рідини в рідинопідйомний трубопровід із тиском Р=nкг/см 2 при незначній потужності компресора, що дозволяє зменшити енерговитрати на перекачування заданої кількості рідини із заданим тиском в порівнянні з прототипом, збільшує продуктивність та підвищує к.к.д. насоса. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
