Пневматичний насос заміщення

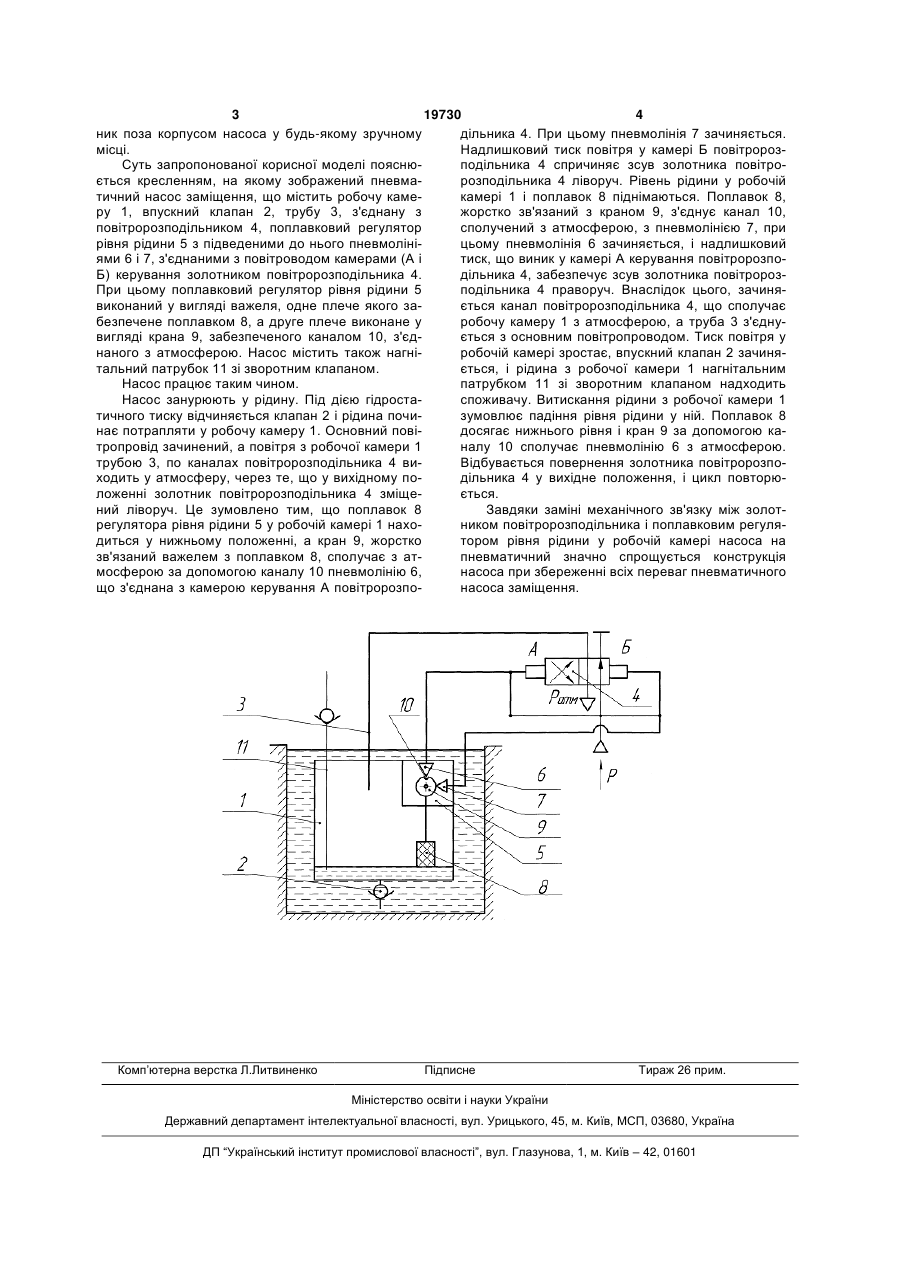

Пневматичний насос заміщення, що містить робочу камеру, впускний клапан, нагнітальну трубу зі зворотним клапаном, повітророзподільник, підключений до повітропроводу і атмосфери, і поплав 3 19730 4 ник поза корпусом насоса у будь-якому зручному дільника 4. При цьому пневмолінія 7 зачиняється. місці. Надлишковий тиск повітря у камері Б повітророзСуть запропонованої корисної моделі пояснюподільника 4 спричиняє зсув золотника повітроється кресленням, на якому зображений пневмарозподільника 4 ліворуч. Рівень рідини у робочій тичний насос заміщення, що містить робочу камекамері 1 і поплавок 8 піднімаються. Поплавок 8, ру 1, впускний клапан 2, трубу 3, з'єднану з жорстко зв'язаний з краном 9, з'єднує канал 10, повітророзподільником 4, поплавковий регулятор сполучений з атмосферою, з пневмолінією 7, при рівня рідини 5 з підведеними до нього пневмолініцьому пневмолінія 6 зачиняється, і надлишковий ями 6 і 7, з'єднаними з повітроводом камерами (А і тиск, що виник у камері А керування повітророзпоБ) керування золотником повітророзподільника 4. дільника 4, забезпечує зсув золотника повітророзПри цьому поплавковий регулятор рівня рідини 5 подільника 4 праворуч. Внаслідок цього, зачинявиконаний у вигляді важеля, одне плече якого зається канал повітророзподільника 4, що сполучає безпечене поплавком 8, а друге плече виконане у робочу камеру 1 з атмосферою, а труба 3 з'єднувигляді крана 9, забезпеченого каналом 10, з'єдється з основним повітропроводом. Тиск повітря у наного з атмосферою. Насос містить також нагніробочій камері зростає, впускний клапан 2 зачинятальний патрубок 11 зі зворотним клапаном. ється, і рідина з робочої камери 1 нагнітальним Насос працює таким чином. патрубком 11 зі зворотним клапаном надходить Насос занурюють у рідину. Під дією гідростаспоживачу. Витискання рідини з робочої камери 1 тичного тиску відчиняється клапан 2 і рідина почизумовлює падіння рівня рідини у ній. Поплавок 8 нає потрапляти у робочу камеру 1. Основний повідосягає нижнього рівня і кран 9 за допомогою катропровід зачинений, а повітря з робочої камери 1 налу 10 сполучає пневмолінію 6 з атмосферою. трубою 3, по каналах повітророзподільника 4 виВідбувається повернення золотника повітророзпоходить у атмосферу, через те, що у вихідному подільника 4 у вихідне положення, і цикл повторюложенні золотник повітророзподільника 4 зміщеється. ний ліворуч. Це зумовлено тим, що поплавок 8 Завдяки заміні механічного зв'язку між золотрегулятора рівня рідини 5 у робочій камері 1 нахоником повітророзподільника і поплавковим регулядиться у нижньому положенні, а кран 9, жорстко тором рівня рідини у робочій камері насоса на зв'язаний важелем з поплавком 8, сполучає з атпневматичний значно спрощується конструкція мосферою за допомогою каналу 10 пневмолінію 6, насоса при збереженні всіх переваг пневматичного що з'єднана з камерою керування А повітророзпонасоса заміщення. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
